Základná schéma vykurovania a jeho typy

Než začnete plánovať autonómne vykurovanie v byte alebo súkromnom dome, musíte sa oboznámiť s koncepciou vykurovania. Nižšie sa pozrieme bližšie na to, čo to je a aké sú základné pojmy vykurovania.

Všeobecné informácie

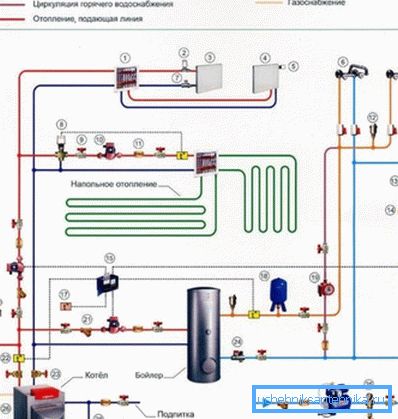

Podľa schematického diagramu vykurovacieho systému sa zvyčajne rozumie najjednoduchšia schéma, ktorá označuje hlavné prvky ohrevu vody kombinované do jedného systému.

Tá môže byť implementovaná niekoľkými spôsobmi, avšak v každom prípade zahŕňa tieto prvky:

• Vykurovanie kotla - poskytuje vykurovaciu kvapalinu.

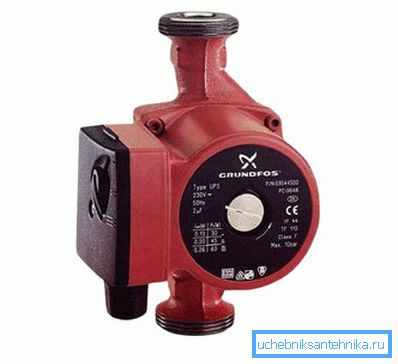

• Cirkulačné čerpadlo alebo posilňovacia nádrž (v závislosti od typu systému) - zabezpečuje pohyb chladiacej kvapaliny v okruhu.

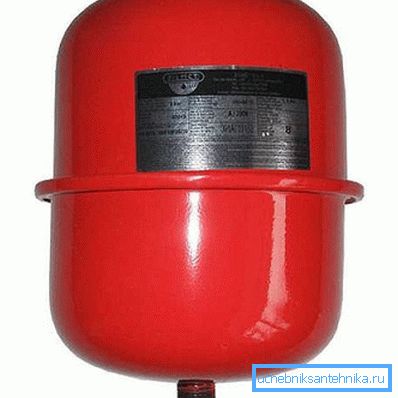

• Expanzná nádrž - kompenzuje tepelnú dilatáciu chladiacej kvapaliny, ako aj vodné kladivo.

• Obrys - predstavuje uzavretú cestu, cez ktorú chladiaca kvapalina vstupuje do radiátora a potom sa vráti do kotla.
• Vykurovacie radiátory sú zariadenia, ktoré zabezpečujú vyhrievanie miestnosti.
• Tepelný nosič je kvapalina, ktorá odoberá teplo z kotla a prenáša ho do radiátorov. Najčastejšie sa na tieto účely používa obyčajná voda alebo nemrznúca zmes. Ten má nižší bod mrazu.

Rozdiely v schémach sú takéto:

• Pri spôsobe cirkulácie chladiacej kvapaliny;
• Pri spôsobe pripojenia radiátorov.

Nižšie uvažujeme o vlastnostiach každého z nich.

Typy schém

Podľa spôsobu pripojenia radiátorov sú vykurovacie systémy dvoch typov:

Každý z nich môže byť realizovaný s prirodzenou cirkuláciou a núteným. Okrem toho každá možnosť má svoje vlastné výhody a nevýhody, ktoré je potrebné zvážiť.

Jedno potrubie

Hlavnou výhodou jedného potrubia je jeho jednoduchosť a nízke náklady na realizáciu. Môže sa však používať iba v malých miestnostiach. To je spôsobené tým, že batérie v tomto prípade, teplo nerovnomerne, a s veľkým počtom, posledné v obvode zariadenia môžu zostať všeobecne chladné.

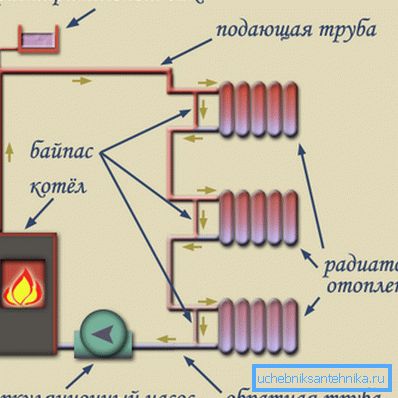

S prirodzenou cirkuláciou je návrh nasledovný:

• Obrys, ktorý vystupuje z kotla, stúpa vertikálne smerom nahor a pripája sa k nádrži.
• Potom potrubie klesne a, ako bolo uvedené vyššie, prechádza po obvode miestnosti. Navyše, obrys musí byť namontovaný s konštantným miernym sklonom, ktorý zabezpečí prirodzenú cirkuláciu.

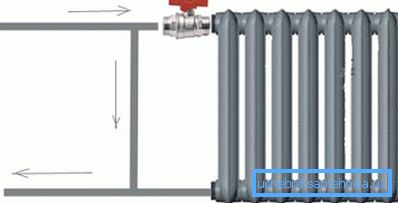

• Radiátory sú pripojené k okruhu chladiacej kvapaliny. Navyše, viazanie sa nevyhnutne uskutočňuje obtokom. To vám umožní samostatne regulovať vykurovanie každej batérie av prípade potreby demontovať batérie bez vypúšťania chladiacej kvapaliny.

Tento schematický diagram vykurovacieho systému je dobrý, pretože vykurovanie je neprchavé. Je to pravda, že to vyžaduje použitie energeticky nezávislej kotly.

Pokiaľ ide o nevýhody, medzi nimi je možné odlíšiť nižšiu účinnosť, pretože chladiaca kvapalina sa pohybuje s nižšou rýchlosťou, a preto má čas na ochladenie. To vedie k dodatočným nákladom a trvaniu vykurovacích telies. Okrem toho existuje niekoľko požiadaviek na inštaláciu a prierez potrubia.

Tieto nedostatky sú zbavené povinného systému, ktorý sa realizuje pomocou obehového čerpadla.

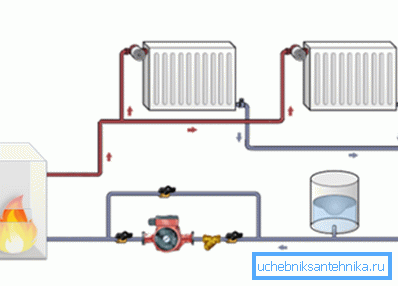

V tomto prípade je toto spojenie nasledovné:

• Z kotla je okruh, do ktorého je cirkulačné čerpadlo pripojené na vykurovanie.
• Do čerpadla je pripojený odpal, ktorý umožňuje pripojenie k radiátorom a vyrovnávacej nádrži.

Tip! Pri inštalácii čerpadla môžete vykonať obtok a pripojiť k nemu expanznú nádobu. V dôsledku toho sa obtok musí prekrývať s žeriavmi. To umožní, aby vaše ruky zmenili režimy prirodzeného a núteného obehu.

Dvojitá trubica

Táto možnosť vykurovania môže byť použitá vo veľkých domoch a apartmánoch. Batérie v tomto prípade je možné zapojiť do série aj paralelne. Navyše, dokonca aj pri sériovom pripojení batérií sa ohrievajú viac rovnomerne ako pri jednoprúdovom pripojení.

Nevýhodou tejto možnosti je jej vyššia cena, pretože jej realizácia vyžaduje oveľa viac potrubí. Treba poznamenať, že v tomto prípade sa najčastejšie používa nútený obeh, pretože je ťažšie zabezpečiť prirodzený obeh.

Tento systém vyzerá takto:

• Z kotla sa nachádza obvod, ku ktorému je pripojené cirkulačné čerpadlo so zapojením do expanznej nádoby a kolektora (pri paralelnom pripojení).
• Ďalej sa spravidla rozdeľuje do rôznych miestností domu alebo bytu od kolektora. Ak je k jednému okruhu pripojených niekoľko radiátorov, potrubie je vedené do posledného okruhu akumulátora.
• Spätná linka je pripojená k prvej zásuvke batériového obvodu, ktorá je rovnobežná s horúcim obvodom a je pripojená k kolektoru, v dôsledku čoho vychladne chladiaca kvapalina do kotla a opäť sa zahrieva.

Dôležitou výhodou tejto možnosti je možnosť nastavenia vykurovania batérií v rôznych miestnostiach. Navyše pri používaní špeciálnych elektronických zariadení môže byť údržba určitej teploty v priestoroch automaticky vykonaná.

Venujte pozornosť! Považovali sme za najjednoduchšiu verziu systému, pretože vykurovanie môže zahŕňať "teplú podlahu".

Tu sú v skutočnosti všetky hlavné body návrhu konceptu. Spravidla na ňom vykonávame podrobnejší projekt. Podrobné pokyny, ako to urobiť, sú k dispozícii na našom stavebnom portáli.

záver

Schéma znázorňuje fungovanie vykurovacieho systému a jeho realizáciu. Okrem toho, jeho výber závisí od množstva podmienok, v ktorých sa bude prevádzkovať kúrenie. Z videa v tomto článku môžete získať ďalšie informácie o tejto téme.
