Vytvárame vykurovací kotol s vlastnými rukami

14-01-2018
Kúrenie

Samozrejme, výstavba kotla s vlastnými rukami je zaujímavá pre mnohých majiteľov súkromných domov, pretože je to efektívny spôsob, ako ušetriť vlastné peniaze, plus morálnu spokojnosť, ktorú človek dostane, keď robí niečo sami. A nie je vždy možné kúpiť továrenskú jednotku kvôli jej vysokým nákladom, pretože ceny takýchto výrobkov nezodpovedajú mzdám priemerného rezidenta v Rusku.

Teraz budeme vedieť, ako vytvoriť takýto ohrievač tehlovým výmenníkom tepla a pozrieť si sprievodný videoklip.

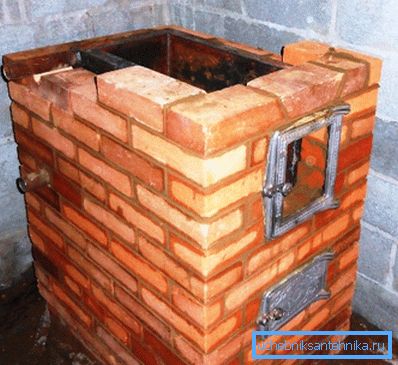

Vytváranie vykurovacích kotlov vlastnými rukami. Je to možné

Robíme všetko sami

Všeobecný prehľad

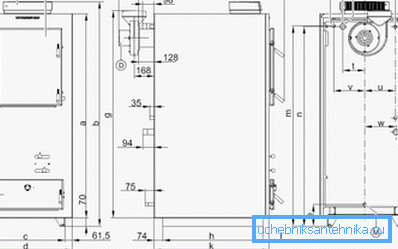

Výkresy pyrolýznych vykurovacích kotlov
  • Celkovo sa dizajn vykurovacích kotlov môže veľmi líšiť od ich náprotivkov, pretože zohľadňuje nielen výkon a typ paliva jednotky, ale aj jeho individuálne charakteristiky.
  • Predovšetkým sa týka konštrukcie výmenníka tepla, ktorý môže byť z prepojených potrubí, ako aj potrubia a kontajnery vyrobené z oceľového plechu, ale súčasne vykonávajú rovnakú funkciu a rovnakú energiu.
  • Samozrejme, aby ste si vytvorili takýto uzol, potrebujete nejaké skúsenosti a keďže len skúsený zvárač môže variť vykurovací kotol (tepelný výmenník) a potom nemá odborné zručnosti v tomto odvetví, je lepšie pozvať odborníka. Majte na pamäti, že tu je potrebný šev veľmi vysokej kvality, pretože nádrž bude obsahovať vodu, ktorá je schopná preniknúť do medzery, ktorej veľkosť je menšia ako jeden mikrón.
  • Ak viete, ako pracovať s brúskou (uhlová brúska) s výkresom vykurovacieho kotla pred vašimi očami, môžete nezávisle pripraviť časti výmenníka tepla a zváranie môžete zveriť profesionálovi. Je však veľmi dôležité presne sledovať rozmery a rozmery, inak bude zváranie jednoducho nemožné z dôvodu rozporu vo veľkosti.
  • Tiež tu potrebujete zručnosti kamenistov alebo aspoň muriva - musíte postaviť murivo a podľa určitých pravidiel, pretože každá výkresy vykurovacieho kotla majú svoje vlastné charakteristiky vzhľadom na ich rozdielnu veľkosť.

Poznámka. Budeme sa pozerať na niekoľko návrhov, ktoré môžete urobiť buď samostatne alebo s pomocou profesionálnej zváračky.

Číslo varianty 1

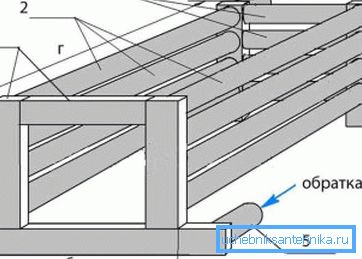

Horizontálna rúrková konštrukcia: 1) oceľový profil 60x40x4 mm; 2) oceľové potrubie 60x3-5 mm; 3) oceľové potrubie 40x3-4 mm; 4) krmivo 50x4-5 mm; 5) návrat 50x4-5 mm; a) 360 mm; b) 40 mm; c) 300 mm; d) 800 mm

V dutom profile, ktorý sa používa pre vertikálne regály. Odstrihnite okrúhle otvory zodpovedajúce priemeru páry - to sa vykonáva buď elektrickým zváraním alebo rezačkou plynu. Vykonáva sa z dvoch strán a súčasne s každým z nich na strane 60 mm profilu vystrihnú štyri otvory s priemerom 50 mm a štyrmi 40 mm v rovine 40 mm

Taktiež v spodnej časti konštrukcie je vyrezaný okrúhly otvor s priemerom 50 mm, od spodku pre spätnú (chladenú vodu) a od protiľahlého otvoru na opačnej strane od hornej časti pre dodávanie horúceho tepelného nosiča.

Poznámka. Po zváraní sa v každom prípade vyskytnú slávky na povrchu kovu, ale takéto práce by mali byť čo najjasnejšie a najjemnejšie. Preto odstráňte všetky nepravidelnosti v rovine pomocou brúsky a vnútorné plochy otvorov, ak je to potrebné, treba ošetriť okrúhlym alebo polokruhovým súborom.

Keď sa všetky polotovary vrátia do pôvodného stavu, budete potrebovať vodorovne rovinnú rovinu - môže to byť aj drevený štít, vyrazený z dosiek, iba to je potrebné predtým namočiť vodou na ochranu proti iskrám.

Návod odporúča najskôr montáž (zváranie) prednej a zadnej steny a až potom montáž ostatných prvkov. Tieto dva panely sú nainštalované v striktne vertikálnej polohe proti sebe navzájom a na druhej strane všetky rúry sú zvárané, len táto práca je lepšie vykonaná s asistentom, takže je možné upevniť časti pod pravým uhlom.

Keď je rám pripravený, môžete otrieť otvorené konce na obdĺžnikovom profile a zvárať napájacie a spätné vsuvky uvedené vyššie. Všetko - teraz musíte brúsiť švy pomocou brúsky a skontrolovať štruktúru tesnosti tým, že do nej píšete vodu a necháte ju 1-2 hodiny. V takom prípade, ak sa práca neuskutoční úplne kvalitatívne, uvidíte tmavé škvrny na spojoch - to sú úniky.

Číslo variantu 2

Poznámka. Ak je k dispozícii tepelne odolná oceľová plech o hrúbke 3-5 mm, môže byť inštalácia vykurovacieho kotla, presnejšie, inštalácia samotného výmenníka tepla značne zjednodušená.

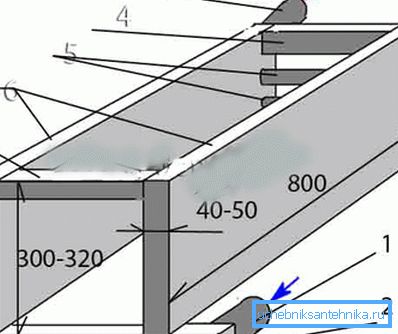

Oceľové plechy a rúrky: 1) spätný chod s priemerom 50 mm; 2) dutý profil 60x40 mm; 3) podávať priemer 50 mm; 4) dutý profil 60x40 mm; 5) potrubia 32 mm alebo 40 mm; 6) plechová oceľ 3-5 mm (bočná); 7) profil prepojky 60x40 mm

Tento dizajn v skutočnosti nepotrebuje detailné pripomienky, pretože celá konštrukcia pozostáva takmer výhradne z navzájom zvarených plechov (kapacity), ktoré navzájom komunikujú cez rúrkové profily.

A samozrejme z prednej a zadnej strany sú pripojenia pre prívod a návrat chladiacej kvapaliny. Napriek zdanlivej jednoduchosti výrobku musí zváranie opäť vykonať odborník, inak hrozí riziko úniku švíkov.

Poznámka. Rozmery tohto dizajnu sa dajú meniť v závislosti od veľkosti pece. Zároveň však musí byť prierez rúrkovitého profilu a hrúbka oceľového plechu nezmenený.

montážne

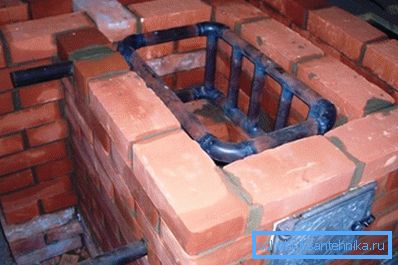

Ukladanie pece a inštalácia výmenníka tepla. fotografie

Nebudeme sa podrobne zaoberať pravidlami a parametrami kladenia kachlí, pretože ide o dosť veľkú tému a treba ju zdôrazniť v samostatnom článku - pozrime sa na všeobecné ustanovenia.

Ako sme uviedli vyššie, rozmery ohrievača sa môžu meniť, ale v tomto prípade sú rozmery kachlí celkom vhodné pre vidiecky dom alebo chalupu, ktorých plocha nepresahuje 90-100 m2 so štandardným vykurovacím systémom (radiátory). Preto je potrebné vziať do úvahy, že v každej z vykurovacích zariadení nebude viac ako 7-8 sekcií, systém bude dvojrubí a nebude tam druhý okruh (vykurovaná podlaha).

Bezpodmienečne musí byť pec založená na betónovom základe a všetky parametre musia presne zodpovedať vertikálnemu a horizontálnemu, to znamená pri rešpektovaní uhla 90 °. Výmenník tepla musí byť nastavený tak, aby jeho horná časť bola nižšia ako napájací okruh, najmenej 10 mm - to sa robí preto, aby sa zabránilo zaneseniu vzduchom v systéme.

Pokladanie stien, ktoré sú postavené okolo tepelného výmenníka, by malo prekročiť výšku najmenej o 20-30 mm (polovica tehál) a horná časť budovy je pokrytá liatinovým kamenným sporákom, ktorý je veľmi vhodný pre letné domy a vidiecke domy. Zároveň by mala byť liatinová doska ľahko odnímateľným prvkom (ako je veko), aby sa zabezpečil prístup k preventívnemu čisteniu sadzí - čo výrazne zvyšuje účinnosť jednotky.

Vertikálna konštrukcia

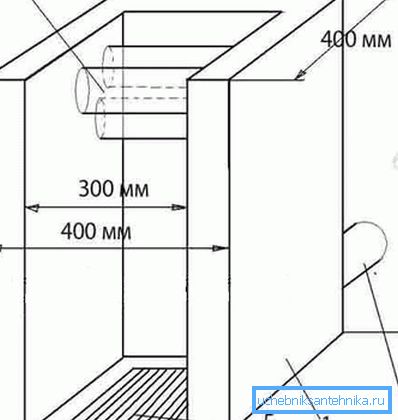

Možnosť vertikálneho kotla na tuhé palivá: 1) kapacita oceľového plechu 3-5 mm; 2) priemer potrubia 40 mm alebo 50 mm; 3) návrat; 4) podanie; 5) miesto na rošt

Ak je zariadenie vykurovacieho kotla určené iba pre vykurovací okruh, potom môžete použiť vertikálny úzky dizajn, kde bude buď varná doska s jednou varnou doskou na vrchu, alebo vôbec neexistuje. Pre takúto konštrukciu sa používa ten istý výmenník tepla, ktorý je popísaný v možnosti č. 2, iba jeho rozmery by mali byť prispôsobené veľkosti pece.

Ekonomická možnosť

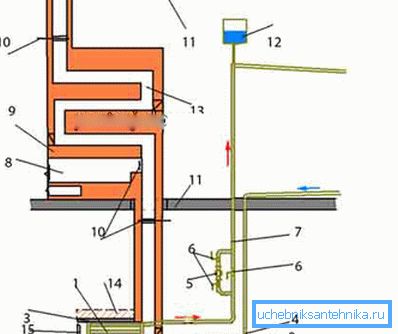

1) výmenník tepla; 2) prípad; 3) doska alebo tehlová klenba (voliteľné); 4) náhrada; 5) obehové čerpadlo; 6) uzatváracie ventily; 7) podanie; 8) palivová komora; 9) kachle; 10) uzatváracie ventily; 11) sa prekrývajú; 12) expanznej nádoby; 13) dymové kanály; 14) tehlová klenba; 15) dvere krbu; 16)

Táto možnosť znamená, že vykurovací kotol bude umiestnený buď v suteréne alebo v prízemí - čo vám umožní sledovať rozdiel medzi dnom kotla a horným rezom komína, ktorý musí byť najmenej 7 m!

Venujte pozornosť výkresu - na komíne kotla (hore) je buď sporák alebo vykurovací kryt, zatiaľ čo kotol musí byť umiestnený tesne pod sporákom alebo štítom. Spodná línia spočíva v tom, že kotolový komín prechádza systémom prievanu pece. Na výstupe z kotolne je inštalovaný ventil, ktorý je pri používaní kotla zatvorený a otvorený počas prevádzky pece.

záver

Venovali sme pozornosť len všeobecným ustanoveniam, ako vytvoriť vykurovací kotol s vlastnými rukami, a dokonca aj to sú len niektoré z najvyhľadávanejších možností. V skutočnosti existuje veľa rôznych schém a metód a každá z nich stojí za zváženie v samostatnom článku.
