Výpočet vykurovania v bytovom dome a odporúčania týkajúce sa

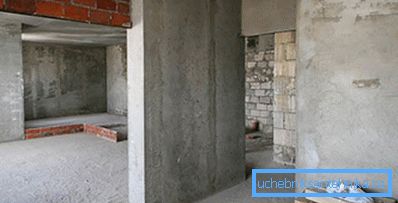

Tento článok je určený pre čitateľa, ktorý bude bývať v byte v stave po staviteľoch. Zvyčajne to znamená, že sa dostane do bytu a tlmených konárov od stúpajúcich vykurovacích systémov. Musíme sa naučiť ako vypočítať tepelnú energiu vykurovacích zariadení a zároveň sa oboznámiť s odporúčaniami pre ich výber a inštaláciu.

úlohy
Začnime s formuláciou úloh.
Máme nasledovné:
- Vypočítajte množstvo tepla potrebné na udržanie príjemnej teploty v byte.
- Vyberte typ ohrievačov a ich veľkosť v závislosti od potreby tepla.
- Rozhodnite sa o veľkosti a materiáli potrubia.
- Vyberte uzatváracie ventily.

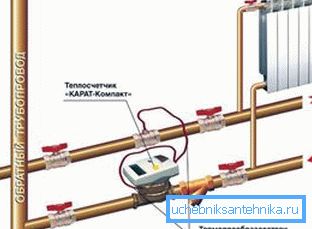

Navyše: ak by vo vašom byte jediný vykurovací vstup pre vodorovné zapojenie, bolo by divné, že ju nepoužívajte a neinštalujte merač tepla. Je schopný poskytnúť veľmi hmatateľné úspory energie pre vykurovacie obdobie.

Výpočet tepelného výkonu
Je to možné dvomi spôsobmi.
Výpočet plochy
Jednoduchšia schéma, pri ktorej sa odoberá tepelná energia jedného kilowattu na 10 m2 podlahovej plochy. Okrem toho sa používajú regionálne koeficienty:
kraj | faktor |
Krym, región Krasnodar | 0,7 až 0,9 |
Moskva, región Leningrad | 1.2 - 1.3 |
Sibír, Ďaleký východ | 1,5 - 1,6 |
Chukotka, Yakutia | 2.0 |
Takže pre byt s rozlohou 74 m2 v novostavbe v Yalte potreba tepelného výkonu bude 7,4 * 0,7 = 5,18 kW.
Bohužiaľ, jednoduchosť nie je vždy sprevádzaná vysokou presnosťou výpočtov.
Navrhovaná schéma prináša značné chyby z niekoľkých dôvodov:
- Variácia výšky stropov spôsobí zmenu objemu miestnosti s jej konštantnou plochou. Je zrejmé, že kvôli zvýšenému objemu bude potrebovať viac tepla.
- Obe okná a dvere sú oveľa teplo priepustné ako steny.. Je logické predpokladať, že každé ďalšie okno zvýši tepelné straty.

- Umiestnenie bytu nemožno ignorovať.: na rohu a na konci apartmánov bude väčšie množstvo múrov spoločné s ulicou.
Výpočet podľa objemu
Preto je možné získať presnejšiu hodnotu tepelnej energie pomerne komplikovanou metódou:
- Na jeden kubický meter vyhrievaného objemu sa odoberá 40 wattov tepla.
- Do každého okna sa pridá 100 wattov. Na predných dverách - 200.
- Pre byty, ktoré sa nachádzajú v zadnej časti domu a majú okrem fasády aj steny s ulicou, je použitý faktor 1,2.
- Napokon uvedený regionálny koeficient platí aj v tomto prípade.
Napríklad, poďme vypočítať dopyt po teple pre dvojizbový byt za nasledovných podmienok:
- Jeho rozloha je 58 metrov štvorcových.
- Výška stropu - 3 metre.
- Celkový počet okien - 4. Vstupné dvere - jedna.
- Byt sa nachádza na konci domu.
- Samotný dom sa nachádza v meste Komsomolsk-on-Amur na území Khabarovského územia Ruskej federácie.

takže:
- Objem miestnosti je 58 * 3 = 174 m3.
- Základná hodnota tepelného výkonu je 40 * 174 = 6960 wattov.
- Štyri okná a dvere pridajú 600 wattov (100 * 4 + 200). 6960 + 600 = 7540.
- Dodatočná celková stena na ulici si vyžiada násobenie tejto hodnoty o 1,2. 7540 * 1,2 = 9048.
- Vzhľadom na to, že zimy v Komsomolsku sú pomerne závažné, používame regionálny koeficient 1,6. 9048 * 1,6 = 14476,8 wattov.
Výber vykurovacích zariadení
V predajniach vykurovacích zariadení nájdete hlavné typy ohrievačov:
typ | Minimálna cena za sekciu, rubľov | Priemerný prietok tepla na sekciu | Pracovný tlak, kgf / cm2 | Prevádzková teplota, C |
Litinový sekcionálny radiátor | 400 | 160 | 9-12 | 110 |
Hliníkový profilový chladič | 280 | 200 | 8-16 | 110 |
Bimetalický (oceľový a hliníkový) sekčný radiátor | 450 | 180 | 20-100 | 130 |
Oceľový register | - | - | 16-25 | 150 |
Oceľový radiátor | - | - | 8-12 | 110 |

Uveďte: uvádzame priemerné hodnoty v rámci štatistík, ktoré má k dispozícii autor. Aktuálne charakteristiky ohrievača nájdete v sprievodnej dokumentácii alebo na webovej stránke výrobcu.
O týchto ohrievačoch je užitočné poznať niekoľko vecí.
- Bežné ochorenie z liatinových batérií - priesakové tesnosti po niekoľkých rokoch prevádzky. Paronitové tesnenia medzi úsekmi postupne strácajú elasticitu. Je potrebné vykurovanie chladiče - a súčasné zníženie teploty mení lineárne rozmery sekcií spôsobuje vzhľad kvapôčok.

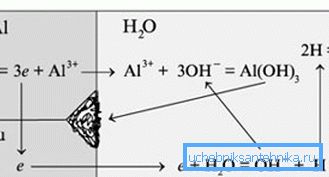

- Hliník tvorí galvanický pár s meďou. Voda je vďaka rozpusteným solám elektrolytom. Je potrebné kombinovať hliníkové radiátory s medenými rúrkami v spoločnom okruhu - a proces migrácie iónov, ktorý sa v ňom vyskytuje, spôsobí rýchlu elektrochemickú koróziu batérií.
Rada: v systéme ústredného vykurovania nikdy neviete, aký typ potrubia sa používa pri inštalácii vložky vašimi susedmi.

- Hlavnou nevýhodou registrov (ktoré zahŕňajú rúrkové oceľové radiátory) je depresívne nízky tepelný tok na jednotku objemu. Je spojená s pomerne miernou tepelnou vodivosťou ocele: nemá zmysel dodávať ju s vyvinutým opracovaním jednoducho preto, že konce plutv budú viditeľne chladnejšie ako chladivo.
- Lamelové radiátory majú príliš krátku životnosť (väčšinou nie viac ako 10 rokov). Väčšina lacných vykurovacích zariadení tohto typu je vyrobená z nehrdzavejúcich ocelí; pri vysúvaní alebo vyprázdňovaní vykurovacieho zariadenia na leto sa korodujú zvnútra von.
Aké podmienky budú musieť vykurovacie zariadenia fungovať? Štandardné parametre ústredného kúrenia sú nasledovné: tlak - 3-4 kgf / cm2; teplota je obmedzená existujúcim SNiP av žiadnom inžinierskom systéme bytovej budovy nesmie presiahnuť 95 ° C.
Je to zvedavé: v predškolských zariadeniach je teplota chladiacej kvapaliny celkom obmedzená na 37 ° C.

Zdá sa, že pri takýchto parametroch môžete používať absolútne akékoľvek batérie: prevádzkové teploty a tlaky vo všetkých prípadoch presahujú tie, ktoré nám dali. Je však potrebné zvážiť, že v reálnych podmienkach môže byť teplota aj tlak systému ústredného vykurovania výrazne vyššie.
Za akých okolností?
Dajme pár príkladov.
- V prípade ťažkej zimy s nízkymi vykurovacími parametrami v apartmánoch je nastavená neprijateľne nízka teplota. Jedným z praktických spôsobov riešenia tohto problému v kritických situáciách je práca výťahovej zostavy bez trysky s tlmivou tlmivkou.
- Vykurovací systém neobsahuje zmes chladiaceho média z priamych a spätných potrubí, ale priamo z prívodného potrubia; v rovnakom čase môže teplota dosiahnuť 150 ° C a tlak - 7 kgf / cm2.
- Pri spustení vykurovacieho systému sa odporúča najprv otvoriť ventil domu na spiatočke. Západka sa musí otvoriť veľmi pomaly; do úplne otvorenej polohy sa dosiahne až po vyrovnaní tlakov v trati a obryse. Iba po otvorení ventilu na ihrisku.
- Je nevyhnutné, aby zámočník spěchal a rýchlo otvoril ktorýkoľvek z ventilov - a takzvané hydraulické kladivo vznikne v prakticky nestlačiteľnom vodnom médiu. Na prednej strane vody, ktorá naplní obvod, tlak už nedosiahne 3-4, ale všetky 20-25 atmosfér.

Preto je pre systém ústredného vykurovania možné s ľahkým srdcom odporučiť len dva typy ohrievačov:

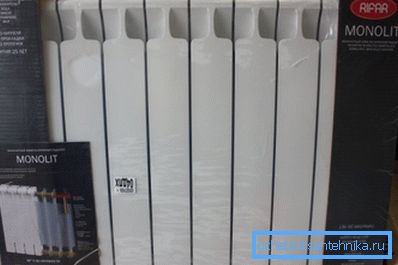

- Bimetalické radiátory. Sú jadrom z nehrdzavejúcej ocele s vonkajším plášťom z hliníka. Oceľ zaisťuje mechanickú pevnosť a odolnosť proti elektrochemickej korózii, hliníkové vyhotovenie s vysokou tepelnou vodivosťou.
- Ak si môžete dovoliť vyčleniť značné množstvo priestoru pre vykurovacie zariadenia, môžete použiť oceľové registre.

Výpočet vykurovacích zariadení

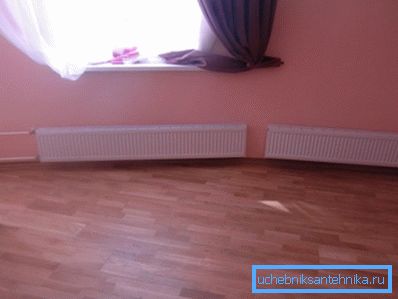

Ako si vybrať optimálny počet sekcií radiátorov v miestnosti? Ako vypočítať tepelnú kapacitu registra?
Výpočet požiadavky na teplo v miestnosti je rovnaký ako pre celý byt. Nuance: výpočet by mal brať do úvahy objem priestorov bez vykurovacích zariadení (chodba, kúpeľňa, WC).
Takže ak miestnosť na vykurovanie, ktorá vyžaduje 2 kW, susedí s chodbou, pre ktorú výpočet dala hodnotu tepelného toku 400 wattov, mali by ste sa obávať nákupu radiátora s kapacitou 2400 wattov.
radiátor
Ak chcete prepočítať tento výkon v počte častí bimetalovej batérie, stačí ju rozdeliť podľa toku tepla špecifikovaného v dokumentácii pre jednu časť. Pri výkonovej časti 180 wattov by 2400-wattový radiátor mal mať 2400/180 = 14 (zaoblené) časti.
Tu je však niekoľko jemností.
- Výrobcovia označujú tok tepla pre teplotnú deltu medzi chladiacou kvapalinou a vzduchom pri 70 stupňoch. Ak potrebujete udržať + 20C v miestnosti, radiátor by mal byť ohrievaný na 90. Ak je delta teplota polovičná - samozrejme, tepelný výkon zariadenia klesne o polovicu a bude musieť byť kompenzovaný ďalšími časťami.

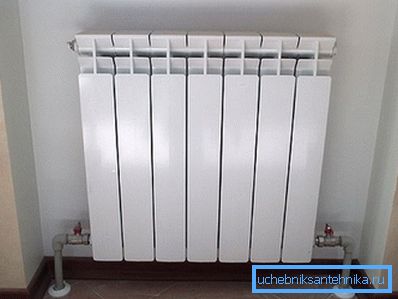

- Pri dlhom prierezovom radiátore budú jeho vonkajšie časti viditeľné chladnejšie ako prvé z vložky. Jednoduchá inštrukcia pomôže vyriešiť tento problém: pripojte zariadenie podľa schémy zospodu dole.

Mimochodom: pri takejto spojovacej schéme nebudete mať problémy so spevnením radiátora. Prietok chladiacej kvapaliny cez spodné potrubie bude mať všetky usadeniny.

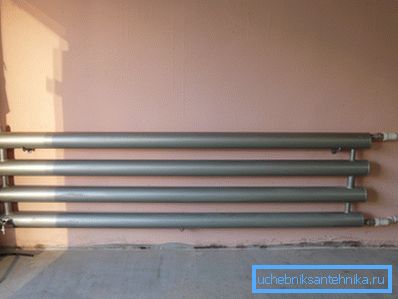

registrovať
Ako vypočítať register, ak je vaša voľba na to?
Tepelný tok z jednej horizontálnej trubice sa vypočíta podľa vzorca Q = Pi * Dn * L * k * Dt, pričom:
- Q - požadovaná hodnota vo wattoch.
- Pi je číslo pi považované za 3.1415.
- DN - vonkajší priemer potrubia v metroch.
- L je jeho dĺžka (aj v metroch).
- k - koeficient tepelnej vodivosti pre oceľové potrubie rovnajúce sa 11,63 W / m2 * C.
- Dt - rovnaká teplotná delta medzi chladiacou kvapalinou a vzduchom v miestnosti.
Pretože sa vykurovanie zvyčajne používa vo viacerých sekciách vodorovných registrov, je potrebné zvážiť, že horné úseky dodávajú teplo smerom nahor z dolnej trubice. Keďže jeho teplota je mierne vyššia ako okolitý vzduch, tepelný tok z týchto sekcií bude menší. Preto pre všetky úseky s výnimkou prvého, je pri výpočtoch použitý ďalší faktor 0,9.
Ako príklad urobíme vlastné ruky výpočet výkonu registra so štyrmi úsekmi s priemerom 159 mm a dĺžkou 3,2 metra pri teplote 70 stupňov a teplota vzduchu v miestnosti je +18 C.

- Tok tepla z prvej sekcie sa bude rovnať 3,1415 * 0,159 * 3,2 * 11,63 * (70-18) = 967 wattov (zaokrúhlené na celú hodnotu).
- Tepelný tok z každej z nasledujúcich častí sa rovná 967 * 0,9 = 870 wattov.
- Celkový tepelný výkon je 967+ (870 * 3) = 3577 wattov.
skúmavky
materiál
Ktoré potrubia by ste mali radšej pri inštalácii ústredného vykurovania?
Z vyššie uvedených úvah je lepšie opustiť všetky typy plastových a kovoplastových rúrok na vykurovanie.
V suchých zvyškoch - len tri možnosti:
- Oceľové rúry z nehrdzavejúcej ocele.
- Galvanizovaná oceľ na závitu.
- Vlnitá nehrdzavejúca oceľ s príslušenstvom na rúry.
Pridajte do zoznamu niekoľko komentárov.

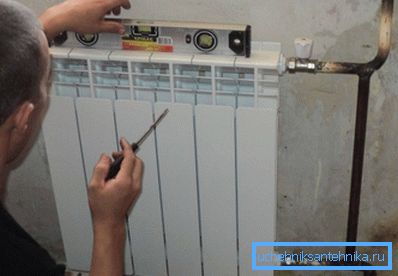

Čierna oceľ so zváranými spojmi je najobľúbenejším riešením. V skutočnosti je oveľa jednoduchšie zvárať obrysové úseky než kopírovať závitmi a upravovať veľkosť dýz.
Zdá sa, že rúry by nemali hrdzaviť: vykurovací systém musí byť naplnený po celý rok, čo zaručuje, že vnútorný povrch rúr nepríde do kontaktu s atmosférickým kyslíkom.

Nebol tam.
Ak vo väčšine bytov sú liatinové radiátory, skôr alebo neskôr sa rozšírenie medzi ich úseky stáva rozšíreným. Netesnosti začínajú až po zastavení vykurovania: v priebehu vykurovacieho obdobia ohrievané časti na báze surového železa spoľahlivo stlačujú paroditové tesnenia.
Hádajte, čo je ľahšie urobiť pre zámočníka - mať veľký a jasný pocit každý deň s opravou batérie v bytoch alebo len resetovať celý okruh na leto?
Zinkovanie liatinových závitových armatúr však nemá problém s koróziou.

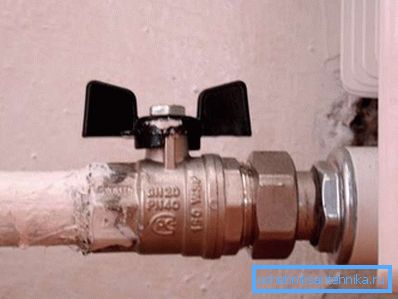

Existuje názor, že povlak zinku reaguje s technickou vodou a rýchlo sa zrúti. Autorka sa odváži poznamenať, že po polstole storočia prevádzky opakovane otvoril pozinkované stúpačky v klenbách. Ich stav sa neodlišoval od nových potrubí.

Nakoniec nerezové vlnité rúry priťahujú dve vlastnosti:
- Jednoduchá inštalácia pomocou dvojice nastaviteľných kľúčov.
- Možnosť ľahkej demontáže tvaroviek a zmien konfigurácie systému.
V nehrdzavejúcej oceli nie sú žiadne špecifické problémy alebo nedostatky. Výrobcovia deklarujú pripravenosť rúrok odolávať hydraulickému šoku do 60 atmosfér a zahrievanie až do 150 ° C.
priemer
Obvykle sa vykoná hydraulický výpočet na výber priemeru potrubia, berúc do úvahy tlak v systéme a obmedzenia rýchlosti chladiacej kvapaliny. Hovoríme však o byte, kde je maximálna dĺžka obrysu obmedzená na hodnotu 30-40 metrov. Ak áno, môžeme odporučiť pomerne špecifické hodnoty.
Obrysový diagram | ovládanie |
Pripojenie k radiátoru (až 10 sekcií) | 15 |
Privedenie do radiátora (viac ako 10 sekcií) | 20 |
Horizontálne prepojenie medzi radiátormi | 20 |
Upozornenie: Nezamieňajte diaľkový ovládač (podmienený priechod) s vonkajším priemerom. Pri oceľovej rúre DN 15 je vonkajší priemer približne 20 mm.

ventilov
Čo to má byť?
- Pri vchode do bytu na oboch vláknach položte guľové kohútiky, úplne odrezané od jej stúpačky.
- Potom, čo ventil v krmivu nezasahuje do jímky (hrubý filter). Neumožní piesku alebo stupnici zablokovať tenké kanály v batériách.
- Každý chladič je vybavený prívodným ventilom a tlmivkou alebo tepelnou hlavou na vratnom potrubí. Škrtenie pomôže znížiť náklady na teplo, aby boli v súlade s vašimi potrebami.

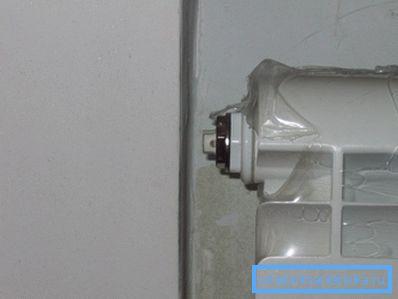

- Pri spodnom pripojení je jeden z Mayevských ventilov umiestnený do jednej z horných zátok, ktoré umožňuje uvoľnenie vzduchu.

záver
Dúfame, že naše odporúčania budú pre čitateľa užitočné pri návrhu a výstavbe vykurovania vo vlastnom byte. Ako obvykle, video pripojené k článku obsahuje ďalšie tematické materiály. Veľa šťastia!
