Výpočet vykurovacieho systému: ako zvoliť správne

Ohrev domu v podnebí v Rusku nie je luxus, ale životne dôležitá nutnosť. Ak v mestských podmienkach o tom nemusíte premýšľať - existujú teplárne, teplárne a elektrárne, okresné kotolne, ktoré úplne zabezpečia bývanie na vykurovanie, potom vo svojom vlastnom dome musíte premýšľať o všetkom sami.

V takomto prípade by byt by byt vybavený samostatným vykurovacím systémom. Pred inštaláciou musí byť sieť navrhnutá a vypočítaná. To je to, čo stratíme v tomto článku.

Výpočet vykurovacích zariadení

Ako nosič tepla sa zvyčajne používa bežná voda vo vlastných domoch. A samotný vykurovací systém môže byť zatvorený alebo otvorený.

Druh kotla

Typ vykurovacieho generátora, ktorý potrebujete vybrať, vzhľadom na typ energie, ktorá je vo vašej oblasti najdostupnejšia a lacnejšia.

Pod kategóriou zariadení podľa typu použitého paliva.

1. Elektrické kotly. Vykurovanie dom na ich základe nie je s nami veľmi obľúbené, pretože elektrická energia je drahá a môže sa dodávať s prerušením alebo poklesom napätia. A pre spoľahlivú prevádzku takéhoto zariadenia je potrebný stabilný systém napájania.
2. Spotrebiče na tuhé palivá. Najjednoduchšie jednotky. Ruský trh predstavuje mnoho z ich modelov, a to ako s ručným aj automatickým nakladaním paliva. Cena najnovších analógov je samozrejme vyššia.
3. Plynové agregáty. Tieto zariadenia majú vysokú účinnosť. Ich súčasné modely majú plne automatizované pracovné cykly. Sú kompaktné s vysokou úrovňou výkonu. Takéto zariadenie je optimálne, ak je váš dom pripojený k centrálnej sieti plynu.

Venujte pozornosť! Pri výpočte kŕmenia vykurovacieho systému si všimnite, že náklady na plyn stále narastajú. Preto je žiaduce vybaviť ho vykurovacou sieťou systémami úspory energie a automatizácie.

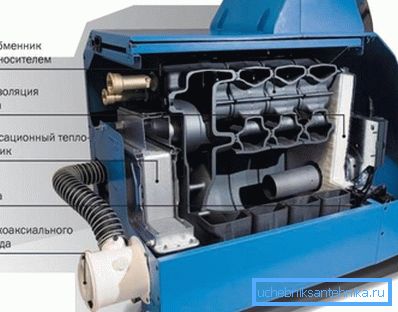

1. Zariadenia na kvapalné palivá. Tieto kotly pracujú s naftou, petrolejom, vykurovacím olejom, olejom. Sú vysoko produktívne, praktické, také palivo je dostupné a lacné.

Podobné generátory tepla môžu byť umiestnené v dachoch, v chatkách a vidieckych domoch. Avšak kvapalné palivo je požiar a výbušný. Preto s týmito nádržami potrebujete prideliť oddelené miestnosti a starostlivo dodržiavať bezpečnostné opatrenia.

Niektoré body, ktoré je potrebné zvážiť

1. Kotly na vykurovacie systémy majú jednu dôležitú výhodu. Ich horák je možné vymeniť za plynový analóg a jednotka bude schopná pracovať na príslušnom nosiči energie.

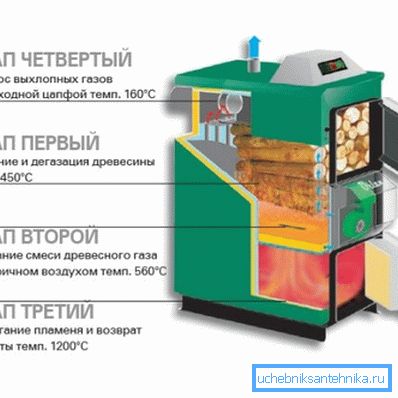

2. Od spotrebičov na tuhé palivá je najlepšie dať svoje vlastné pyrolýzne náprotivky. Sú najekonomickejšie, ich účinnosť, vďaka zdokonalenému dizajnu dosahuje 85%. Takéto jednotky majú dve kozubové schránky. V prvom z nich paliva pomaly odpaľujú a vyžarujú tepelnú energiu, rovnako ako horľavý (pyrogénový) plyn. Ten spolu so vzduchom vstúpi do druhej požiarnej komory, kde sa spaľuje a generuje dodatočné teplo.

1. Bežné kotly na tuhé palivá majú významnú nevýhodu - nemôžu byť vybavené účinnými automatizačnými systémami. Vychádzajúc z toho je potrebné paliva položiť ručne, každé 4/6 hodín.

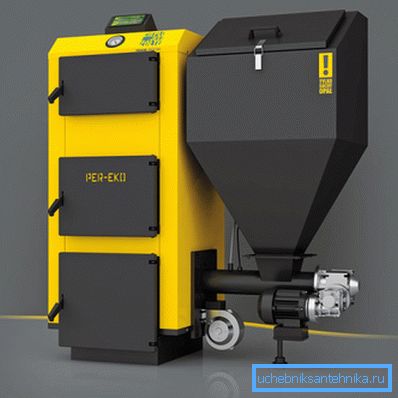

Existujú modely jednotiek, do ktorých môžete pripojiť bunkr. Palivo z neho vstúpi automaticky do kotla.

Avšak trvá nie viac ako 1,5 dňa. Potom musíte kapacitu načítať manuálne.

Výpočet charakteristík

Po výbere typu vykurovacieho generátora, ktorý sa zaoberá návrhom a výpočtom vykurovacích systémov, je potrebné určiť jeho kapacitu a všeobecné charakteristiky systému.

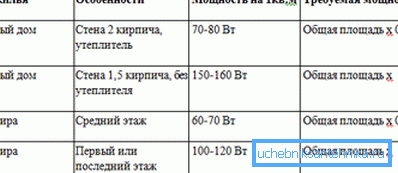

Na uskutočnenie predbežného výpočtu stačí vynásobiť priestor miestnosti koeficientom klimatického výkonu tepelného generátora. Výsledok výpočtu je ďalej rozdelený na 10.

Ide o najjednoduchší vzorec vhodný pre životné podmienky. S jeho pomocou je možné vykonať približný výpočet a návrh vykurovacích systémov s malým počtom známych faktorov.

Trochu viac o týchto výpočtoch.

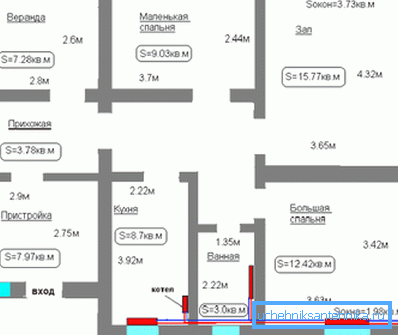

1. Pokiaľ ide o vykurovanú oblasť, často sa jej suma za všetky časti domu. Toto je chyba, pretože Zvyčajne sú ohrievané len tie miestnosti budovy, v ktorých je aspoň jedna stenou vonkajšia. Tento výpočet tepla je správny, pri ktorom sa berú do úvahy len izby s vonkajšími stenami. Zároveň sa k výsledkom výpočtov pridáva malá miera produktivity kotla. Je to potrebné pre situáciu, keď bude zima príliš tvrdá pre vašu oblasť.
2. Pre praktické výpočty vykurovania je veľmi dôležitý koeficient klimatickej sily. Jeho hodnota závisí od plochy, v ktorej sa nachádza dom.

• Pre stredisko Ruskej federácie je teda hodnota 1,3 / 1,6 kW;
• pre juh - 0,8 / 0,95;
• na sever od Ruska - 1,6 / 2,2.

Príklad výpočtu vykurovacieho systému (výkon kotla) pre budovu 100 m2 pre centrálne regióny Ruskej federácie:

Vk = 100 • 1,2: 10 = 12 kW

Počet článkov batérie

V inštrukcii sa uvádza, že kompetentný vykurovací projekt nie je možný bez určenia potrebného počtu sekcií chladiča. Tento parameter možno vypočítať podľa najjednoduchšieho vzorca: plocha priestoru sa vynásobí číslom 100, výsledná hodnota sa delí výkonom jednej časti radiátora.

Pozrime sa podrobnejšie na pozície vzorca.

1. Vyhrievaná oblasť. Výkon vykurovacích zariadení sa vypočítava pre každú konkrétnu miestnosť. Vzorec by preto mal zahŕňať aj priestor jednej miestnosti. Existuje však výnimka. Ak chcete byť v priľahlých izbách teplo, s tým, v ktorom budú radiátory, potom sa obidva miestnosti zhromaždia.
2. Číslo 100 je prevzaté z SNiPa. Znamená to, že pre 1 m2 obytných miestností je potrebných 100 W tepelného výkonu batérií.
3. Výkon jednej sekcie chladiča môže byť odlišný a závisí od materiálu jeho výrobných a konštrukčných prvkov. Ak nemôžete presne zistiť tento parameter, môžete pracovať s hodnotou 200 wattov. Rovnaký je priemerný výkon každej časti moderných radiátorov.

Uvádzame konkrétny príklad výpočtu. Nechajte podlahovú plochu 20 metrov štvorcových. Výkon jednej časti vybraných radiátorov je pre ňu 170 W. Určte počet potrebných sekcií:

N = 20 • 100: 170 = 11,7 = 12.

Venujte pozornosť! Ak je miestnosť úhlová alebo konca, potom by sa mali vypočítať, ich celková hodnota by sa mala vynásobiť koeficientom 1,2. Takže dostanete počet sekcií radiátora, berúc do úvahy zvýšené tepelné straty v miestnosti.

Špecifické profesionálne výpočty vo vzorcoch

Zvážte spôsob výpočtu a inštalácie vykurovacích systémov odborníkmi.

Čo je hydraulický výpočet?

Úlohy celkového hydraulického výpočtu systému zahŕňajú nasledujúce.

1. Určenie prierezu potrubia av tomto ohľade výpočet objemu vody v ohrevnom systéme.
2. Zistenie veľkosti tlaku (pracovný tlak) v rôznych častiach siete.
3. Výpočet tlakových kvapiek / hlava.
4. Presné viazanie všetkých bodov siete v dynamických a statických režimoch. To je potrebné na zabezpečenie prípustného tlaku a požadovaného tlaku v systéme.

Základné výpočtové závislosti

Tepelne tieniace vlastnosti uzavretých konštrukcií sú charakterizované ich odolnosťou voči prenosu tepla (Ro).

1. Toto je vyjadrené vo vzorci: Ro = Rvn + Rk + Rβ. Symbol Rνn je odolnosť voči prestupu tepla vnútornej časti plotu, ktorá je opäť označená ako (m • 2 ° C): Bm.
2. Rvn = 1: C. Tu je koeficient tepelného návratu vnútra obvodových konštrukcií rovný 8,7 • (m • 2 • ° C): Bm.
3. RK je tepelný odpor uzavretej štruktúry s postupne umiestnenými vrstvami. Rc = R1 + R2 + ... + Rn + Rt vonkajšieho vzduchu.
4. R1 = a / p. Tu? znamená hrúbku vrstvy v milimetroch, eh? - je koeficient tepelnej vodivosti, ktorý je opísaný ako Bm: (m • 2 • ° C).
5. Rb je odolnosť voči prestupu tepla z vonkajšej strany krytu.
6. Rv = 1 :? Н. ? n je koeficient tepelného návratu vonkajšej časti plotu, vyjadruje sa ako 23 • Bm: (m • 2 ° C).
7. Koeficient prenosu tepla k sa vypočíta podľa vzorca: k = 1: Ro.

Takže pred výpočtom vykurovacieho systému sa vypočíta hrúbka hlavnej izolačnej vrstvy.

Uvádzame konkrétny príklad.

1. Vonkajšia stena betónu: = 2400 kg / m? /; A1 = 1,92 W / m • ° C; A = 100 milimetrov.
2. Ohrievanie z polyuretánovej peny: = 2400 kg / m? = 1,92 W / m • ° C; A = Ro-1: C-1: N-a1: 1.

Napájanie systému

Tepelný výkon vykurovacieho systému vo wattoch je daný vzorcom: Qc = Qo + Qi-Qb.

tu:

• Qo je tepelná strata vo wattoch priložených konštrukcií;
• Qi je tepelná strata na zahriatie infiltračného vzduchu, ktorý prechádza cez dvere, okná, drážky (W);
• Qb - vstup tepla z domácich spotrebičov aj vo wattoch.

Hydraulický výpočet potrubia

Výpočet objemu vykurovacieho systému nie je možný bez hydraulického výpočtu priemeru potrubia. Vykonáva sa pri už určenom tepelnom zaťažení a vypočítanom tlaku (obehu) v systéme.

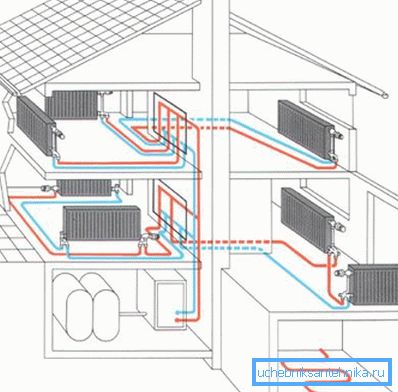

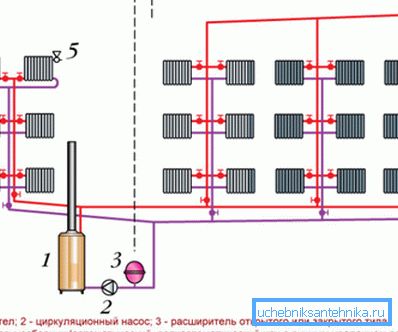

Napríklad v dvojtrubkovom type siete je hlavný cirkulačný krúžok namontovaný v prípade rozdelenia potrubia typu mŕtveho konca. Inými slovami - prostredníctvom spodného radiátora najťažšieho a najodľahlejšího od tepelného stredu stúpačky.

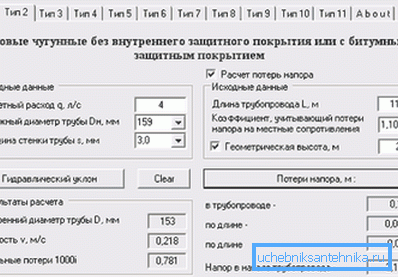

V tejto situácii môžete kalkulačku použiť na výpočet vykurovacieho systému nachádzajúceho sa na internete alebo vykonať výpočty sami.

Na to je potrebné určiť pomocný parameter - priemernú hodnotu špecifickej tlakovej straty v dôsledku trenia (Rav, v Pa / m) na meter potrubia. Vzorec vyzerá takto:

Rcp = pp: L; v pa / m

Symboly v ňom znamenajú:

• ? - je to koeficient, ktorý zohľadňuje tlakové straty celkového odčítaného tlaku (cirkulačný tlak) v prípade miestnych odporov, pre siete s núteným obehom, tento parameter je 0,65;
• pp je dostupný tlak v navrhovanom vykurovacom systéme v pascaloch;
• L je celková dĺžka obežného kruhu v metroch.

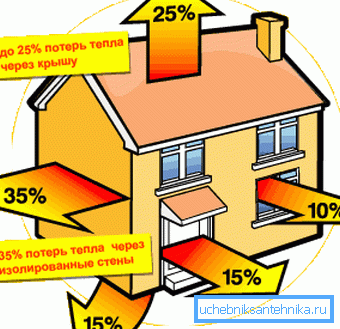

Izbové tepelné straty

Hlavná tepelná strata Q (vo wattoch), cez obvodovú stavbu budovy, sa zistí podľa vzorca Qo = f • k • (tv-tvn) • n.

tu:

• k je koeficient tepelného prenosu krytu;
• f je vypočítaná plocha obklopujúcej štruktúry v metroch štvorcových;
• tv je teplota vzduchu v miestnosti, v stupňoch;
• tvn - teplota vonkajšieho vzduchu, v stupňoch;
• n je koeficient, ktorý závisí od umiestnenia vonkajšieho povrchu vzhľadom na vonkajší vzduch.

Výber radiátorov podľa ich charakteristík

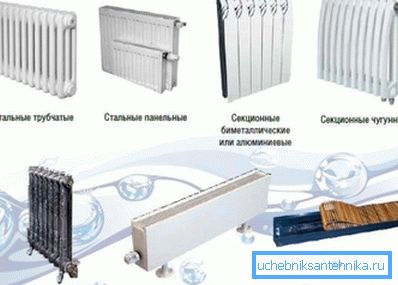

Pred výpočtom množstva vody v systéme vykurovania by ste mali zvoliť typ radiátorov, ktoré budete používať. Nižšie je uvedená tabuľka charakteristík všetkých odrôd, ktoré sa v súčasnosti vyrábajú.

záver

Dlhodobá prevádzka vykurovacieho zariadenia je možná len po jeho správnom výpočte a následnej správnej inštalácii. Návrh siete by sa preto mal brať veľmi vážne. Video v článku doplní informácie.
