Výpočet vykurovacích zariadení: jednoduché schémy

Ako vypočítať parametre vykurovacieho telesa pre miestnosť so známymi charakteristikami? V tomto článku sa budeme oboznámiť s niekoľkými jednoduchými schémami, ktoré poskytujú prijateľnú presnosť výsledkov. Nebudeme vyliezť do džungle: všetky výpočty sa dajú robiť ručne s osobou, ktorá je ďaleko od tepelného inžinierstva. Tak choď.

Čo si myslíme

Rozdelíme veľkú úlohu na malé etapy.

Potrebujeme:

1. Naučte sa posúdiť potrebu miestnosti v teple.

Poznámka: je lepšie mať k dispozícii výpočtové schémy vo vašom arzenáli pre obidve domy s normalizovanou odolnosťou proti prestupu tepla a pre budovy so značne lepšou alebo horšou kvalitou izolácie.

1. Zistite, ako môžete prepočítať vykurovací výkon ohrievača v počte častí radiátora.
2. Zistite, ako odhadnúť výkon zariadení, ktoré nie sú štandardnými sekciami.

V tomto poradí a prejdite ďalej.

Tepelná energia

Dávame dva spôsoby, ako to vyhodnotiť.

Pre normalizovaný tepelný odpor

Pre budovy, ktoré spĺňajú požiadavky SNiP 23-02-2003 Tepelná ochrana budov, potreba tepla môže byť vypočítaná podľa nasledujúcej schémy:

• Základná hodnota sa rovná 40 wattoch na kubický meter vyhrievanej miestnosti alebo bytu.
• Vynásobí sa faktorom, ktorý závisí od umiestnenia miestnosti.

• Do každého okna štandardnej veľkosti sa pridá 100 wattov tepla a 200 do dverí vedúcich do ulice.
• Zavádza sa regionálny koeficient.

Poďme vypočítať potrebu tepelného vykurovania miestnosti s rozmermi 4 * 5 * 3 metre v meste Komsomolsk-on-Amur na území Khabarovsk.

Izba je rohová s dvoma oknami.

1. 40 wattov na kocku dajte 40 * 4 * 5 * 3 = 2400 wattov.
2. Vzhľadom na to, že priestor je uhlový, používame faktor 1,2. 2400 * 1,2 = 2880.
3. Pár okien zhorší situáciu. 2880+ (2 x 100) = 3080 wattov.
4. Klimatická zóna urobí svoje vlastné úpravy. 3080 * 1,6 = 4928 wattov.

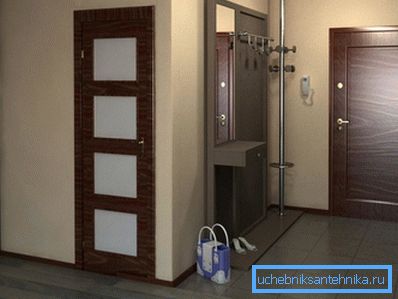

Nuance: ak má byt izby bez vykurovacích zariadení, ich objem by sa mal zohľadniť pri výpočte. Ak sa do našej miestnosti pripojí chodba s rozmermi 4 * 1 * 3 metre, tepelná energia sa musí vypočítať pre (4 * 5 * 3) + (4 * 1 * 3) = 72 m3 vykurovanej miestnosti.

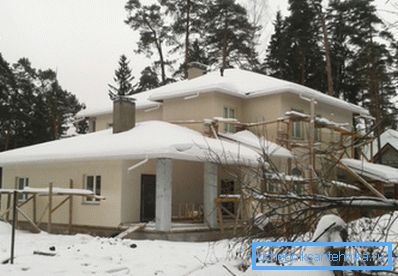

Pre nestandardné otepľovanie

Ak je kvalita izolácie oveľa lepšia alebo horšia ako odporúčaná hodnota SNiP, na odhadnutie potreby tepla sa používa vzorec Q = V * Dt * K / 860, pri ktorom:

• Q - silný výkon v kilowattoch.
• V je objem miestnosti v kubických metroch.
• Dt je maximálny teplotný rozdiel medzi vnútorným a vonkajším vzduchom.
• K - koeficient izolácie. Jeho hodnota možno odhadnúť približne, pričom sa riadi nasledujúcou tabuľkou:

Parameter Dt sa zvyčajne rovná rozdielu medzi hodnotami vnútornej teploty odporúčanej SNiP a priemerným minimom najchladnejšieho mesiaca v posledných rokoch. Zameranie sa na absolútne minimum bude nejaký druh brutálnej sily: ak, povedzme, na Kryme sú -25, potom len raz za niekoľko rokov na jeden alebo dva dni.

Poďme vypočítať tepelnú energiu tej istej miestnosti v Komsomolsku-na-Amur, pričom špecifikujeme, že okná v nej sú vybavené oknami s dvojitými sklami a hrúbka murovaných stien je 60 centimetrov.

1. Objem miestnosti je 4 * 5 * 3 = 60 m3.
2. Minimálna priestorová teplota pre rohovú miestnosť v tejto klimatickej zóne stanovená SNiP je +22 C.
3. Priemerné minimum v januári je -30,8 C.
4. Berieme koeficient tepelnej izolácie rovný 0,8.

Výpočet vykurovacích zariadení pre našu izbu bude vyzerať ako Q = 60 * (22 - -30,8) * 0,8 / 860 = 2,94 kW. Je ľahké vidieť, že šírenie s prvým výsledkom je dosť veľké.

zariadenie

Pokyny na výber ohrevu dosky, trubicového radiátora alebo konvektora sú veľmi jednoduché: stačí preskúmať dokumentáciu zariadenia. Výrobcovia vždy uvádzajú tepelný výkon pre štandardnú delta teplotu medzi chladiacim médiom a vzduchom pri 70 stupňoch.

Vezmite prosím na vedomie: polovičná teplota delty (povedzme pri +20 v miestnosti a teplote batérie +55 C) nevyhnutne spôsobí dvojnásobný pokles výkonu.

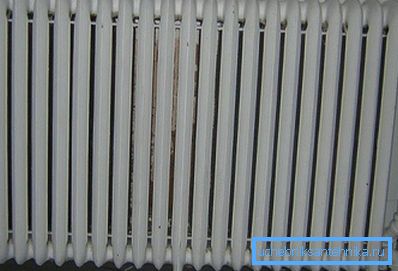

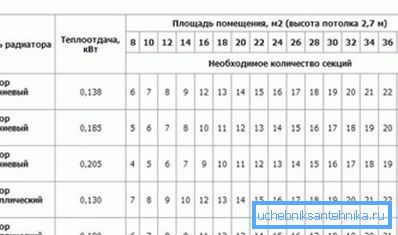

V sprievodných dokumentoch a na webových stránkach výrobcu môžete spravidla nájsť hodnoty prietoku tepla pre jednotlivé časti sekcionálneho radiátora.

Ak neexistuje dokumentácia, môžete sa sústrediť na nasledujúce priemerné hodnoty:

• Liatinová časť - 160 wattov.
• Bimetalová časť - 180 wattov.
• Hliníkový profil - 200 wattov.

Takže na získanie tepelnej energie 2940 wattov je dostatočné bimetalické rezy 2940/180 = 17 (zaokrúhlenie nahor).

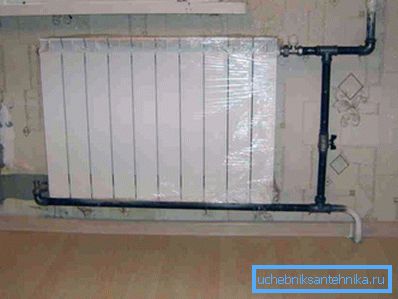

Užitočné: radiátory tejto dĺžky musia byť pripojené diagonálne alebo zdola k sebe. V opačnom prípade celá chladiaca kvapalina bude cirkulovať len cez prvé úseky.

Špeciálny prípad

Nízka cena spôsobuje, že je veľmi príťažlivé používať register oceľových rúrok. Domáci dizajn však zvyčajne nemá technickú dokumentáciu.

Ako vykonať výpočet v tomto prípade?

1. Tepelný výkon jedného horizontálneho potrubia vo wattoch sa vypočíta ako Q = 3,1415 * Dν * L * 11,63 * Dt. V ňom DN je vonkajší priemer potrubia (v metroch); L je jeho dĺžka v metroch, Dt je delta teploty medzi vzduchom a chladiacou kvapalinou.
2. Tepelný výkon ostatných častí registrov umiestnených nad touto rúrkou sa vypočíta rovnakým spôsobom, ale s použitím dodatočného faktora 0,9.

Takže s vonkajším priemerom 208 mm, dĺžkou 3 metre a teplotou delty 70 ° C bude výkonnosť dvojzložkového registra (3.1415 * 0.2008 * 3 * 11.63 * 70) + (3.1415 * 0.2008 * 3 * 11.63 * 70) * 0,9 = 1596 + 1436 = 3032 wattov.

záver

Opäť: ukázali sme najjednoduchšie schémy približných výpočtov, ktoré nie sú vhodné na profesionálne použitie, ale poskytujú dosť presné výsledky. Ako vždy, pripojené video ponúkne čitateľovi ďalšie materiály. Veľa šťastia!
