Výpočet vykurovacích telies podľa oblasti a objemu

Výpočet vykurovacích radiátorov pri výstavbe súkromného domu alebo veľkých opravách mestského bytu je postup povinný. V tomto prípade nehrá veľkú úlohu, ktorú používajú ohrievače. Liatina, oceľ, hliník alebo bimetal, všetky tieto jednotky majú vlastnú konštrukčnú kapacitu, na ktorej sú založené vo výpočtoch. Kalkulačka na výpočet radiátorov je skvelá vec, ale čo keď nie je okolo? Na túto otázku sa budeme snažiť.

Dôležité: pri tvorbe takýchto výpočtov používajú konštruktéri viac ako tucet rôznych druhov predpisov a definícií. Základným kódexom predpisov sa však považuje SNiP 41-01-2003. Je na ňom, že kontrolné orgány spoliehajú na proces prijímania objektu.

Ako získať orientačné údaje

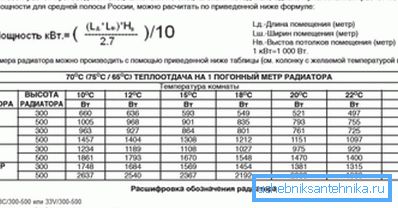

Nie je vždy potrebné presne vypočítať počet radiátorov. Ak dôjde k zásadnej rekonštrukcii v mestskom byte, budete dosť informatívnymi údajmi, ktoré môžete získať za pár minút na základe štandardných priemerov.

Vypočítajte veľkosť batérie v priestore miestnosti

Táto metóda je považovaná za najjednoduchšiu a skvelú pre majiteľov bytov v štandardných mestských výškových budovách. Vo výškových budovách je v zásade nerealistické výrazne ovplyvniť väčšinu parametrov miestnosti, preto často nemá zmysel hlbšie do komplexných výpočtov tepla.

Podľa schváleného SNiP, aby sa ohrieval 1m? byt obyvatelia strednej časti našej veľkej krajiny potrebujú 100 wattov. Táto hodnota sa berie ako priemer bytov so štandardnou izoláciou a stropov nie vyšších ako 3 m. Za rovnakých podmienok na severe bude potrebných 150-200 W. V južných oblastiach sú spravidla orientované na 60 wattov.

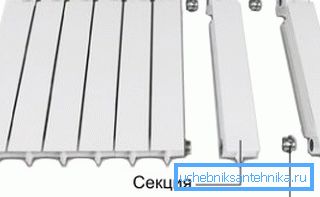

Pokyny pre akúkoľvek batériu obsahujú údaje o jej napájaní. Musíte jednoducho vynásobiť štvorcovú miestnosť o 100 W a rozdeliť podľa výkonového štítku jednej časti vášho vykurovacieho telesa.

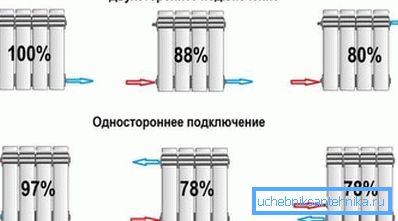

Dôležité: podľa schválených pravidiel dokumentácia o batérii indikuje výkon, ktorý sekcia vydá pri teplote chladiacej kvapaliny 70 ° C. Ak je teplota v systéme nižšia, výstup tepla bude proporcionálne klesať a bude potrebné inštalovať viac sekcií. V tomto prípade je vhodné použiť kalkulačku na výpočet počtu radiátorov, kde môžete nastaviť aktuálnu teplotu.

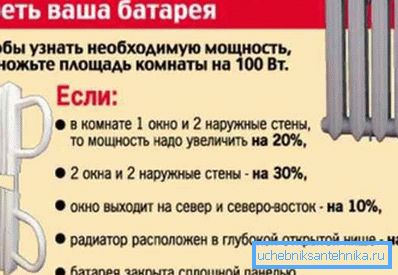

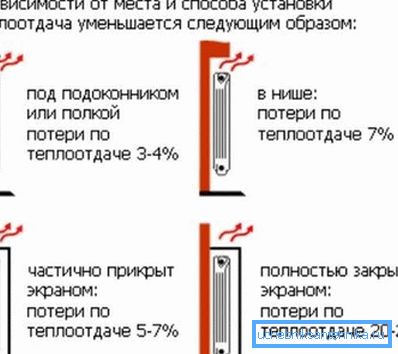

Ako sme už povedali, táto metóda výpočtu je približná, detaily ako prítomnosť balkóna, počet a veľkosť okien v miestnosti, ako aj množstvo ďalších zmien a doplnení nie sú jasne zohľadnené. Aby sa kompenzovali všetky tieto typy tepelných strát, zvyčajne sa zvyšuje konečná hodnota o 20%. Ak je výpočet vykonaný pre kuchyňu, môžete nechať všetko tak, ako to je, bez zohľadnenia tepelných strát. Keďže kuchyňa má dodatočné zdroje tepla.

Závislosť počtu sekcií na objeme miestnosti

Táto metóda sú uprednostňované majiteľmi otvorených bytov s vysokými stropmi. Tiež sa hodí, keď potrebujete vypočítať veľkosť batérie v súkromnej chate alebo v miestnosti s dvoma alebo viacerými úrovňami.

Výpočet požadovaného počtu radiátorov je založený na objeme miestnosti. To znamená, že najprv musíte počítať počet kubických metrov, vynásobiť dĺžku, šírku a výšku.

Rovnako ako v prvom prípade sa ako podklad používajú podmienené údaje. To je veril, že pre centrum Ruska na vykurovanie 1m? v panelovom dome so štandardným teplom potrebujete 41 wattov energie. Pre murované steny s hrúbkou 2 alebo viac tehál, ako aj pre súkromné ​​domy so zvýšenou izoláciou potrebujeme 34 wattov. Keď poznáte objem miestnosti a výkon jednej sekcie, je ľahké vypočítať počet sekcií.

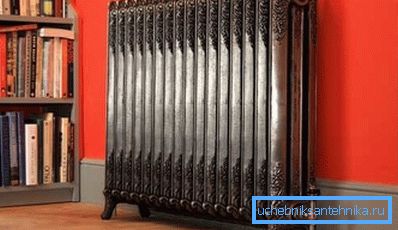

Napríklad objem kuchyne v murovanom dome starého domu troch štvorcových metrov s výškou stropu 4 metre bude 48 m? (3x4x4 = 48). Preto je na vykurovanie potrebné 1,632 kW (48x34 = 1,632). Priemerná výkonová časť dobre známej liatinovej batérie MS-140 je 160 wattov. Teraz 1,632 kW, rozdeľte o 160 W a získajte 10,2 sekcií.

Keďže sme sa zamysleli nad kuchyňou, môžete ju zaobchádzať. Pre ostatné izby je obvyklé zaokrúhliť. Okrem toho, aby sa vyrovnali všetky druhy tepelných strát v bežných miestnostiach, konečná hodnota sa zvýši o 20%.

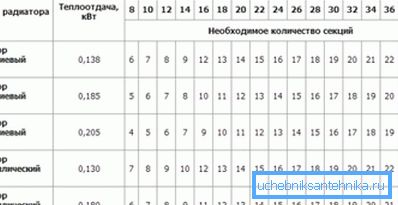

Tip: Aby ste sa neobťažovali s približným výpočtom počtu batérií v typických budovách, bola vytvorená tabuľka pre výpočet radiátorov. Je to pohodlné zariadenie, ktoré často používajú konzultanti obchodov s hardvérom.

Presné výpočty

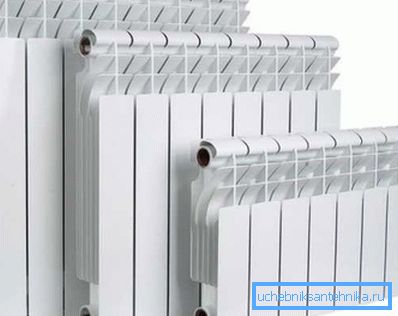

Presný výpočet vykurovacích radiátorov sa spravidla uskutočňuje počas výstavby súkromného domu alebo počas generálnej rekonštrukcie moderných apartmánov s voľným dispozičným riešením. Cena vysokokvalitných bimetalických, oceľových alebo liatinových radiátorov je pomerne vysoká, takže každá ďalšia časť má významný vplyv na rozpočet.

Vykonanie presných výpočtov vlastnými rukami nie je tak ťažké, ako sa môže zdať. Samotný princíp výpočtu sa v porovnaní s predchádzajúcimi možnosťami nelíši, základný vzorec je dosť jednoduchý. Celý problém spočíva v kompetentnom výbere mnohých faktorov, z ktorých každý zodpovedá za špecifické vlastnosti a vlastnosti budovy.

CT = NxSxK1xK2xK3xK4хК5хК6хК7

• V tomto prípade (CT) to je požadované množstvo tepla potrebné na udržanie komfortnej teploty v miestnosti okolo 20 ° C;
• (N) je konštantná hodnota a charakterizuje tabuľkové množstvo tepla na meter štvorcový. Toto je tá istá hodnota, ktorú sme použili pri približnom výpočte založenom na kvadratúre. 100 W pre centrum Ruska, 150-200 W pre sever a 60 W pre juh;
• (S) v našom vzorci je to plocha priestorov, pre ktoré sa počíta vykurovanie;

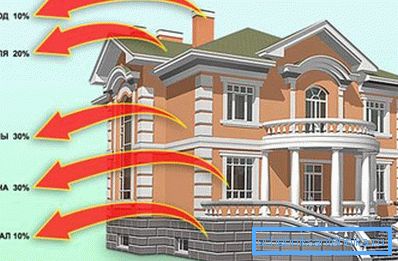

Následne prichádza séria koeficientov zvyšovania a znižovania, ktoré sú vlastne zodpovedné za hlavné charakteristiky budovy.

• K1 je zodpovedný za úroveň a kvalitu zasklenia budovy:

• Staré drevené rámy s dvoma tabuľami budú mať koeficient 1,27;
• Moderný plast s dvojitým zasklením, ktorý je podmienený jednotkou.
• Zosilnené trojité zasklené rámy sa počítajú ako 0,85;

• K3 je zodpovedný za najchladnejší týždeň v roku, presnejšie za priemernú teplotu za 7 dní na vrchole zimných mrazov. Tu začínameme od -10? С.

Ďalej sa pri každom znížení teploty o -5 ° C pridá k koeficientu 0,2:

• Takže pri -10? S hodnotou 0,7 je prijatá;
• Pri teplote -15 ° C sa použije hodnota 0,9;
• Pri hodnote -20? S hodnotou 1,1;
• V -25? S hodnotou 1,3;
• Pri -30 ° C sa odoberie hodnota 1,5 a tak ďalej;

• K4 charakterizuje percentuálny pomer rozdelenia podlahy na plochu zasklievania okien.

Tu je tu aj určitá pravidelnosť s nárastom plochy o 10%, koeficient sa zvyšuje o 0,1:

• Pri 10% je hodnota 0,8;
• Pri 20% je hodnota 0,9;
• Pri 30% je hodnota 1;
• Pre 40% je hodnota 1,1;
• Pre 50% je hodnota 1,2 a tak ďalej;

• K5 charakterizuje miestnosť na najvyššom poschodí:

• Tu je bežné, že ako jednotku vyzdvihnúť nevykurované podkrovie.
• Pri teplom podkroví bude táto hodnota 0,9;
• Ak je bytový byt umiestnený vyššie, koeficient bude rovný 0,8;

Tu krok stúpa smerom hore, za každý pol metra sa hodnota zvyšuje o 0,05:

• Výška stropu 2,5 metra je považovaná za referenciu a považuje sa za jednotku;
• Trojmetrový strop bude mať pomer 1,05;
• Tri a pol metra 1,1 atď.

Keď ste sa rozhodli pre koeficienty, vykonali výpočet a nakoniec získali množstvo tepla, bude potrebné, ako v predchádzajúcich prípadoch, rozdeliť na tepelnú kapacitu 1 úseku.

Video v tomto článku zobrazuje príklady výpočtov.

záver

Samozrejme, výpočet vykurovacích radiátorov pomocou programu kalkulačky je neporovnateľne výhodnejší a rýchlejší. Ale ako vidíte, aj pri absencii takého asistenta, je celkom realistické urobiť presný výpočet vlastnými rukami.
