Výpočet vykurovacích radiátorov súkromného domu: aké sú

Otepľovanie a vykurovanie vášho domu má vždy jednu z najdôležitejších hodnôt v živote človeka, najmä ak žije v chladných oblastiach, preto môžete použiť kalkulačku na výpočet radiátorov súkromného domu alebo si takéto výpočty urobíte sami, čo bude presnejšie.

Ale nebude stačiť na to, aby ste vypočítali, koľko sekcií potrebujete pre konkrétnu miestnosť, ale budete musieť starať aj o maximálny prenos tepla zariadení, ktorý je spojený s ich pripojením a typom okruhu, ako aj s správnym umiestnením zariadení, čo je tiež veľmi dôležité pre vytvorenie mikroklímy.

Samozrejme, existuje veľa požiadaviek, ale nie sú to všetko komplikované, ako sa to môže zdať na prvý pohľad, čo vám teraz povieme, a takisto ukážeme na tému videa v tomto článku.

Ako vypočítať výkon chladiča

Existujú pomerne zložité výpočty, ktoré sa používajú pri navrhovaní obytných a verejných budov, ktoré berú do úvahy mnohé odlišné nuansy, ktoré možno možno známi len dizajnérom.

Ponúkame vám jednoduchší spôsob výpočtu, v ktorom sú možné malé chyby, ale napriek tomu táto metóda funguje a nikomu neuspela.

Čo sú radiátory

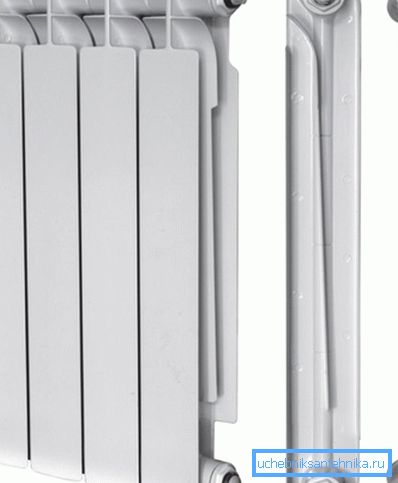

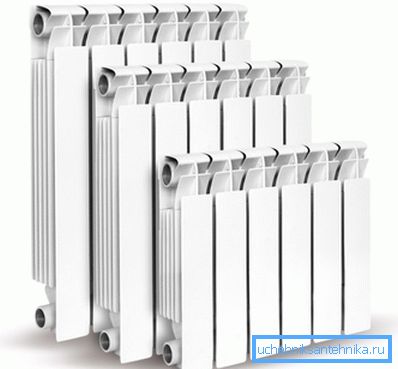

• Bimetalické vykurovacie radiátory dnes je možné nazvať najžiadanejšou nielen autonómnymi, ale aj centralizovanými systémami - aj napriek tomu, že ich cena je vyššia ako cena liatiny, nájomníci ju inštalujú namiesto liatiny do svojich bytov v súkromí. Takáto popularita nie je márna - prístroj je vyrobený z dvoch kovov - z vnútornej strany je oceľ, ktorá dokáže vydržať takmer akýkoľvek možný tlak v vykurovacom okruhu, dokonca aj vo viacpodlažných budovách a na vrchole je hliník, ktorý má veľmi vysokú tepelnú vodivosť. Zvyčajne sú takéto batérie segmentového typu a veľkosť jedného zariadenia bude závisieť od výkonu potrebného na vykurovanie konkrétnej miestnosti.

Tabuľka parametrov od niektorých výrobcov na bimetalových radiátoroch

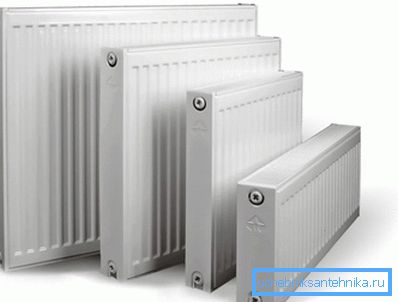

• Najväčší rozpočet možno nazvať ohrievače oceľových panelov., kde je veľmi vysoký prenos tepla, ktorý je získaný vďaka vzdialenosti medzi osami a doskami tvaru U umiestnenými na potrubiach, v ktorých cirkuluje chladivo. Môžu byť každý jeden, dva alebo tri, z ktorých sa celkom prirodzene zvyšuje výkon zariadenia s tým istým množstvom vody, ktorá v ňom cirkuluje.
• Takéto štruktúry sú dostatočne silné a odolávajú vysokému tlaku, ale ich hlavným problémom je ich náchylnosť na koróziu. a to je pravdepodobne hlavným dôvodom, prečo inštrukcia neodporúča ich používať v centralizovanom vykurovaní - počas klesania vody kyslíka vstupuje do nádrže, čo spôsobuje reakciu a prístroj bude hrdzavý. Oceľové radiátory sa používajú aj ako ohrievače uterákov, ale ako batérie sa vyrábajú len na individuálnu objednávku, pretože tu je potrebná pozinkovaná alebo nerezová oceľ, čo je veľmi nákladné.

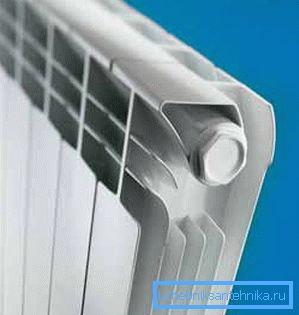

• Hliníkové radiátory majú najväčší odvod tepla., ktoré sa dajú vyrobiť ako sekčné, tak aj panelové a vyrábajú sa buď vstrekovaním alebo extrúziou (druhá metóda je o niečo lacnejšia, ale tu je slabý bod lepený alebo zváraný spoj). Samozrejme, že vykurovacie zariadenia z takého kovu sú veľmi drahé, ale, ako viete, platia za kvalitu a navyše veľa peňazí, ale môžu byť použité len pre autonómne systémy. Faktom je, že chladiaca kvapalina, ktorá cirkuluje v takýchto zariadeniach, by mala byť nemrznúca so špeciálnymi prísadami, ktoré odolávajú korózii a škálovaniu, čo je možné len v autonómnych okruhoch.

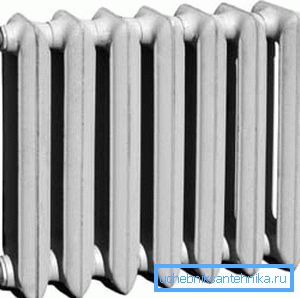

• A samozrejme, je to bolestne známe pre všetky liatinové batérie., ako na vyššie uvedenom obrázku, ktoré sú umiestnené vo veľkej väčšine bytov v viacpodlažných budovách a sú dodnes inštalované v nových budovách a dodnes sa usadili. Medzi hlavné nevýhody týchto zariadení patrí veľká kapacita sekcií (potrebujete ohriať veľa vody) a hrubé steny, ktoré sa dlho zohrievajú, ale tiež dlho vychladnú. Centrálne vykurovacie sústavy však s takýmito nedostatkami dokážu výborne vyriešiť - v tomto prípade to má len malý objem, ale pomalé chladenie je veľmi výhodné, pretože je spojené s periodickými obehovými cykly - keď systém nefunguje, teplo sa skladuje (pri autonómnych okruhoch budú takéto radiátory nákladné) ,

Vypočítajte si výkon

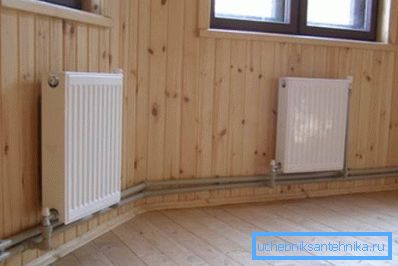

Poznámka. Treba poznamenať, že najefektívnejšie miesto na umiestnenie radiátora je pod oknom. Teplý vzduch zo zariadenia, ktorý stúpa, vytvára prekážku pre studené prúdy, ktoré sa pohybujú zo skla.

Ako sme už povedali, nebudeme sa musieť zaoberať zložitými výpočtami, pretože je možné vypočítať vykurovacie telesá pre súkromný dom jednoduchším spôsobom, a aj keď to nie je úplne presné, je to však efektívne a väčšina inštalatérov to robí bez toho, aby spustili systém do prevádzky žiadne sťažnosti.

Existujú však dva spôsoby výpočtu - z hľadiska priestoru a objemu miestnosti - prvá možnosť je možná iba vtedy, ak výška stropu nepresiahne 270 cm, ale ak sa táto hodnota ukáže ako vyššia, potom sa v takýchto prípadoch vypočítava výkon z normy na meter kubický.

Venujte pozornosť! Pre mesto Moskva a región Moskva na štvorcový meter priestoru je potrebných 100 wattov tepelnej energie a ak je vypočítané podľa objemu, potom je potrebné 41 wattov za m 3.

Dozvieme sa, ako vypočítať počet radiátorov v súkromnom dome podľa oblasti (stropy nie väčšie ako 270 cm), a preto použijeme vzorec K počet úsekov = S * 100 / P, kde S je veľkosť našej miestnosti a P je tepelný výkon jednej časti. Napríklad, vezmime malú miestnosť 34m, čo znamená, že máme S = 12m2 a pre jednotku vezmeme sekciu Grandini 130W radiátora.

V tomto prípade, ak máme takéto údaje, potom ich nahradíme do vzorca, potom K počet sekcií = S * 100 / P = 12 * 100/130 = 9.23. Zvyčajne sa zaokrúhľovanie vykonáva veľkým spôsobom, takže v miestnosti s rozlohou 12m2 potrebujete radiátor z 10 sekcií, ak je to Grandini 350 (pre iné zariadenia, pozri hodnotu výkonu v tabuľke).

Pre tieto prípady, ak má napríklad strop 3 m, je vhodný iný vzorec - V * 41 / P a vezmeme priestor s rovnakou plochou, potom K počet sekcií = V * 41 / P = 4 * 3 * 3 * 41/130 = 11,35 alebo 12 sekcií podobného radiátora.

záver

Treba poznamenať, že môžete robiť výpočty s vlastnými rukami pre akékoľvek radiátory a kov tu nezáleží - výkon sekcie alebo panelu je v každom prípade označený výrobcom. Len panelové zariadenia, ktoré je potrebné počítať nie v sekciách, ale v kusoch, s použitím podobných vzorcov, kde P bude rovnať výkonu jedného panelového ohrievača.
