Výpočet vykurovacích radiátorov: potreba tepelnej energie a

Témou tohto článku je výpočet vykurovacích radiátorov v byte alebo súkromnom dome. Musíme zistiť, ako je potreba miestnosti vypočítaná v teple a akú tepelnú kapacitu úseku vykurovacích zariadení by mala byť orientovaná.

Požiadavka na teplo

Zo zrejmých dôvodov sa výpočet počtu radiátorov začína odhadom potreby tepla. Stavitelia zvyčajne používajú pomerne zložité schémy, ktoré berú do úvahy tepelný odpor stien, teplotu najchladnejších piatich dní a množstvo ďalších faktorov. Nebudeme však ísť do divočiny komplexných vzorcov a zoznámi sa s niekoľkými najjednoduchšie používanými metódami.

Odhad plochy

Jednoduchý výpočet oblasti poskytne spoľahlivý výsledok, ak hovoríme o byte v bytovom dome sovietskej stavby niekde v strednom Rusku. Pri súkromnom dome nie je vhodný už kvôli výrazným zmenám vo výške stropu: zmena tohto parametra ovplyvňuje množstvo vzduchu, ktoré sa má ohrievať vykurovacím systémom, a oblasť stien, ktorou dom stratí tepelnú energiu.

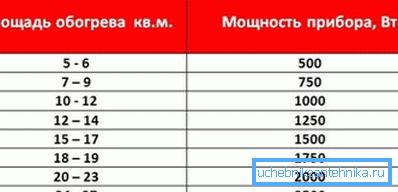

Výpočet tepelného výkonu radiátorov sa vykonáva jednoduchým rozdelením priestoru ohrievaného priestoru o 10: jeden kilowatt tepla umožňuje ohrev plochy o rozlohe 10 metrov štvorcových.

Predstavme si napríklad príklad tepla v dvojizbovom apartmáne o rozlohe 59 metrov štvorcových.

Vyhrievané izby - 20 metrov hala, 18-metrová spálňa a 8-metrová kuchyňa.

1. Celkový tepelný výkon ohrievačov by mal byť zrejme 59/10 = 5,9 kW.
2. Táto sila by mala byť rozdelená medzi miestnosti v pomere 20: 18: 8. Prečo nepoužívať jednoduchý výpočet vykurovacích radiátorov na ploche každej miestnosti? Áno, pretože batérie musia ohrievať nielen tieto miestnosti, ale aj kúpeľňu a chodbu bez vykurovacích zariadení. Riešenie jednoduchých rovníc nám poskytne hodnoty výkonov chladiča 2,5 KW, 2,4 KW a 1 KW.

Nuance: pretože kuchyňa má dostatok svojich vlastných zdrojov tepla (aspoň - sporák a výmenník tepla chladničky), preto je tepelný výkon vykurovania zvyčajne o niečo nižší ako pri izbách - 0,6-0,8 KW / 10 m2.

Odhad objemu

Trochu komplikovanejšie je výpočet výkonu radiátorov podľa objemu miestnosti.

Okrem samotného objemu vzduchu zohľadňuje táto schéma výpočtu množstvo ďalších parametrov:

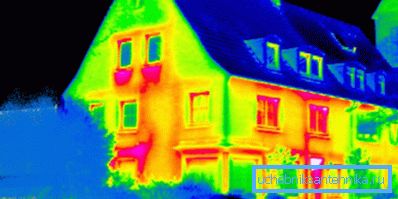

• Prítomnosť dverí a okien. Zvyčajne sa stratí viac tepla, než cez prázdnu stenu.

• Typ priestoru (byt v bytovom dome alebo v súkromnom dome). V druhom prípade má vyhrievaná miestnosť s ulicou veľkú plochu spoločných obvodových konštrukcií, čím sa zvyšuje tepelná strata.
• V prípade bytu - jeho umiestnenie v dome. Rohový byt má opäť aspoň dve spoločné steny.
• Napokon výpočtový vzorec zohľadňuje klimatické charakteristiky regiónov krajiny. Je zrejmé, že v Jakutsku bude potreba tepla väčšia ako v Soči.

Takže ako môžete vypočítať vykurovací výkon kubickou kapacitou?

1. Pre základnú hodnotu sa prijíma 40 wattov na kubický meter objemu vyhrievaného priestoru.
2. Pre rohové byty v bytovej budove sa používajú koeficienty 1,2 - 1,3 (v závislosti od plochy stien, ktoré sú spoločné s ulicou). Pri súkromnom dome sa koeficient rovná 1,5: ako si pamätáme, stratí teplo cez všetky steny, podlahu a strechu.

1. K výsledku násobenia sa pridá 100 wattov ku každému oknu a 200 ku každému dveru vedúcemu na ulicu.
2. Výsledná hodnota sa vynásobí regionálnym koeficientom:

Vypočítajte prenos tepla z radiátorov - radiátor, konvektor, register alebo iný typ ohrievača - za nasledovných podmienok:

• Vykurovaná miestnosť je súkromný dom vo Verkhoyansku (priemerná januárka je -45,4 ° C, minimálne je -67,6 ° C) s rozmermi 12x6 metrov a stropmi vo výške 3,2 metra.

• Dom má dve dvere a štyri okná.

Začnime

1. Vyhriaty objem sa rovná 12 * 6 * 3.2 = 230 m3 (zaokrúhľovanie).
2. Základná hodnota tepelného výkonu je 40 * 230 = 9200 wattov.
3. Keďže ide o súkromný dom, únik tepla cez obvod budovy nás núti vynásobiť výsledok o 1,5. 9200 * 1,5 = 13800 wattov.
4. Okná a dvere zhoršia situáciu: 13800+ (4 * 100) + (2 * 200) = 14600.
5. A nakoniec, klimatická zóna tiež vykoná svoje vlastné úpravy: 14600 * 2 = 29200 wattov.

Zaujímavé: typická online kalkulačka na výpočet radiátorov neumožňuje určiť minimálnu ulicu nižšiu ako -30 - -35 ° C. Podľa toho hodnotí potrebu našej budovy v tepelnej sile približne v polovici výsledku, ktorý sme získali.

radiátory

typy

Najprv sa zoznámime s typmi radiátorov používaných v systémoch vykurovania a ich kľúčovými vlastnosťami.

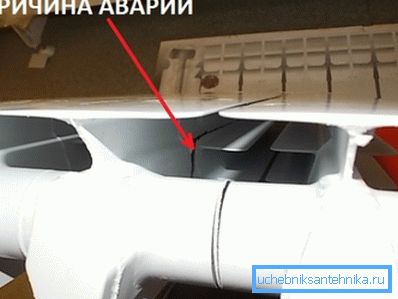

• Hliníkové batérie - najobľúbenejšie riešenie pre nezávislé vykurovacie systémy. Ich hlavnou výhodou je pomerne skromná cena (od 250 rubľov za sekciu); nevýhody môžu byť pomerne podmienene spojené s nízkou tepelnou kapacitou a strednou odolnosťou voči vnútornému tlaku (až do 10 až 16 atmosfér).

Nuance: hliník tvorí galvanický pár s meďou. Hliníkové radiátory nie je možné použiť v tom istom obvode s medenými rúrami: slabý prúd vznikajúci medzi kovmi prispieva k ich zrýchlenej korózii.

• Liatina sa od hliníka veľmi málo líšia odolnosťou voči hydraulickému tlaku (rovnaké 10 až 16 atmosfér); ale má oveľa väčšiu tepelnú kapacitu. Tepelná zotrvačnosť vykurovacieho systému je veľmi užitočná pre jeho prevádzku z kotla na tuhé palivá s pravidelným rozstrekovaním.
• Definujúcou vlastnosťou oceľových batérií je najvyššia pevnosť. Umožňuje tieto ohrievače použiť vo všetkých systémoch ústredného kúrenia: teplotné a tlakové rázy sú absolútne bezpečné pre celú zváranú konštrukciu.

Nevýhody oceľového radiátora zahŕňajú miernu tepelnú vodivosť materiálu, ktorá spôsobuje, že jeho plutvy sú takmer bezvýznamné: konce plutví budú vždy oveľa chladnejšie ako chladiace médium.

• Bimetalové radiátory úplne vyriešili tento problém.. Oceľové jadro úseku poskytuje svoju pevnosť v ťahu a hliníkový plášť poskytuje veľkú plochu odrezávania s vysokou tepelnou vodivosťou. Tento typ batérie je nedávny hit s majiteľmi bytov s ústredným kúrením.

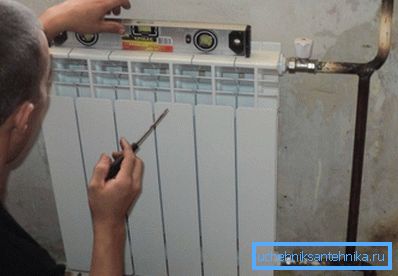

Nuance: pri inštalácii ústredného kúrenia s vlastnými rukami, ktoré sú kompletné s bimetalovými radiátormi, je lepšie vybrať oceľové rúry skôr než kov-polymér alebo plast. Aký je dôvod pre inštrukciu - je ľahké pochopiť, aký je bod montáže batérií schopných vydržať tlakový nárast až do 50 kgf / cm2, ak sa prívodné vedenie prestane už 15?

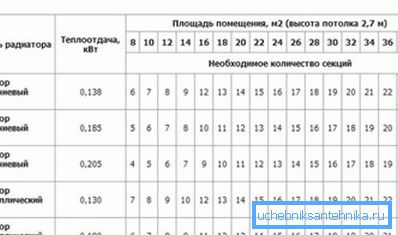

Typické hodnoty prenosu tepla

Po výpočte kapacity vykurovacieho telesa pre konkrétnu miestnosť musíme vypočítať počet úsekov v nej. Je zrejmé, že na to potrebujete poznať hlavný parameter - prenos tepla jednej časti.

Presné hodnoty sa dajú vždy nájsť v sprievodnej dokumentácii ohrievača alebo na webovej stránke výrobcu.

Typické - pre väčšinu výrobkov na trhu sú tieto:

• Štandardná liatinová časť (s priemerom 500 mm na bradavky) dokáže uvoľniť približne 160 wattov tepla.
• Výpočet bimetalických radiátorov vykurovania sa môže uskutočniť počnúc prenosom tepla 180-wattového úseku.
• Výpočet hliníkových vykurovacích radiátorov sa zvyčajne vykonáva na základe hodnoty 200 wattov na sekciu.

Preto pre náš dom vo Verkhoyansku potrebujeme 29 200/200 = 146 hliníkových profilov.

Ako vždy, existuje množstvo odtieňov.

1. Výrobcovia uvádzajú hodnoty toku tepla pri teplote chladiacej kvapaliny rovnajúcej sa 90 ° C. Skutočné hodnoty sú zvyčajne nižšie.

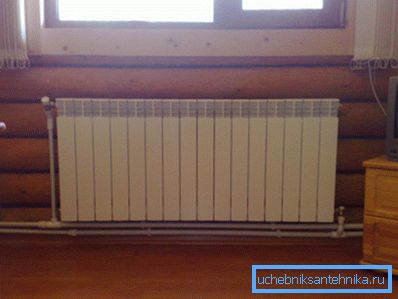

2. Pri jednostrannom pripojení dlhého sekčného ohrievača budú posledné časti vždy chladnejšie ako prvé. Radiátor v 10 alebo viacerých častiach je lepšie pripojiť z dvoch strán; Týmto spôsobom zabezpečíme chladiace médium po celej dĺžke kolektorov. Okrem toho sa batéria v tomto prípade nemusí vyprať.

1. Výpočet oceľových radiátorov je problematický len preto, že nemá žiadne úseky a rozmery sa líšia od modelu k modelu. Informácie o tepelnom výkone zariadenia budú musieť prejsť na webovú stránku výrobcu.

záver

Dúfame, že navrhované metódy výpočtu pomôžu čitateľovi pri navrhovaní vykurovacieho systému pre vlastné domy.
