Výpočet výkonu chladiča podľa plochy, objemu a stupňa

Ako vypočítať výkon vykurovacieho telesa pre miestnosť so známymi parametrami? Je výkon vykurovača vždy vyhlásený výrobcom ako skutočný? Môžu niektoré faktory ovplyvniť účinnosť zariadení? Poďme to prísť na to.

Požiadavka na teplo

Výpočet výkonu radiátorov v byte je možné vykonať:

• V izbách s normou pre bytové domy s výškou stropu (2,5 - 2,7 m) - nad priestorom miestnosti, ktorú budeme ohrievať;
• S vyššou výškou stropu - na ohrievaný objem.

Okrem toho je potrebné vziať do úvahy množstvo ďalších faktorov, aby sa dosiahla maximálna presnosť výsledku. Patrí medzi ne počet okien, štruktúra zasklenia, umiestnenie bytu v dome (v strede alebo na periférii budovy), hrúbka stien a klimatická zóna.

Výpočet plochy

Najjednoduchšia výpočtová schéma pre oblasť vyzerá takto:

1. Na 1 m2 plochy v projekte je položených 0,1 kW tepelného výkonu;

1. V chladných alebo horúcich klimatických zónach sa používa korekčný faktor. Strata tepla v obvode budovy je lineárne závislá od teplotného rozdielu s ulicou.

Tu sú hodnoty koeficientov pre rôzne hodnoty priemernej teploty najchladnejšieho mesiaca zimy:

Takže v apartmáne s rozlohou 70 m2 v Jakutku (priemerná januárová teplota je -38,6 ° C) budete potrebovať 70 * 100 * 2 = 14000 wattov tepla.

Schéma je jednoduchá, ale úplne ignoruje niekoľko ďalších uvedených faktorov. Zohľadňujú sa v algoritme výpočtu tepelnej energie podľa objemu.

Výpočet podľa objemu

Ako vypočítať výkon radiátora so známym objemom bytu?

• 40 wattov tepelnej energie sa odoberá na kubický meter objemu;
• Pri izbách, ktoré hraničia s ulicou, sa používa faktor 1,2, pre extrémne podlahy 1,3;
• Do každého okna sa pridá 100 wattov;
• Použije sa regionálny koeficient už uvedený v tabuľke.

Uveďte údaje predchádzajúceho zúčtovacieho úkonu: byt 70 m2 má výšku stropu 3,2 metra a 4 okná; Nachádza sa v strede budovy na prvom poschodí.

1. Objem bytu je 70 * 3,2 = 224 m3. Základný tepelný výkon je 224 * 40 = 8960 wattov.
2. Prvé poschodie nás núti použiť faktor 1,3: 8960 * 1,3 = 11648 wattov.
3. Okná zvyšujú už značné potreby tepla: 11648+ (5 * 100) = 12148 wattov.
4. Napokon, osviežujúci 60-stupňový mraz januára bude tiež robiť svoje vlastné úpravy: 12148 * 2 = 24296. Je ľahké vidieť, že rozdiel s prvou metódou výpočtu je dosť pôsobivý.

Výpočet objemu a stupňa zahrievania

Predchádzajúca schéma je vhodná len pre jednu: je použiteľná iba pre štandardnú izoláciu vonkajších stien budovy, ktorá zodpovedá súčasnému SNiP. Čo ak je to výrazne lepšie alebo horšie?

V tomto prípade sa výpočtová inštrukcia zníži na hodnotu vzorca Q = V * Dt * k / 860.

V ňom:

• V - kubický objem miestnosti;
• Dt je rozdiel medzi údajmi teplomeru v byte a na ulici;

Poznámka: Priemerná teplota najchladnejšieho päťdňového týždňa sa považuje za ulicu.

• k - ďalší faktor v závislosti od stupňa izolácie budovy.

Poďme opäť urobiť vlastné ruky, aby sme vypočítali potrebu tepla pre náš byt v Jakutku pomocou nového úvodného textu:

• Priemerné minimum v januári je -41,5 С;
• Dom je izolovaný vonku a je vybavený trojitými oknami (k = 0,8). Všetky nové domy v Yakutia zodpovedajú tomuto opisu.

Objem apartmánu, ktorý sme predtým vypočítali, sa rovná 224 m3. Dt pri izbovej teplote +22 ° C bude mať hodnotu 22 - (-41,5) = 63,5 ° C.

Podľa nášho vzorca, Q = 224 * 63,5 * 0,8 / 860 = 13,2 kW.

Napájanie prístroja

Ako vypočítať výkon oceľového vykurovacieho telesa alebo hliníkovej sekčnej batérie?

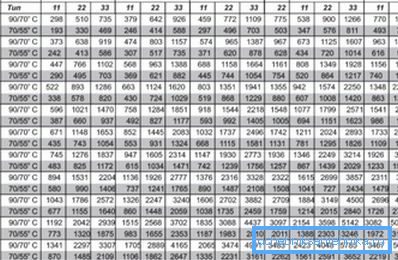

• Pre konvektory, panelové radiátory a ďalšie integrované výrobky s komplexným tvarom sa môžete spoľahnúť len na dokumentáciu výrobcu. Charakteristiky zariadení sú vždy prítomné aspoň na oficiálnej webovej stránke.

• Pri sekčných zariadeniach sa okrem tých istých údajov môžete sústrediť na nasledujúce hodnoty:

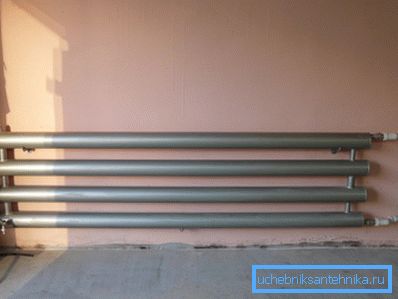

Výpočet výkonu oceľových vykurovacích radiátorov z oceľových rúr (horizontálne registre) možno vykonať podľa nasledujúceho algoritmu:

1. Prenos tepla sa prvá časť (dolná rúrka) vo wattoch sa rovná D * L * Dt * 36,5, kde D -The vonkajší priemer úseku, L - jej dĺžka a Dt - delta teploty medzi povrchom zariadenia a vzduchu v miestnosti.

Upozornenie: všetky hodnoty sa zadávajú v jednotkách SI; najmä sa priemer mení na metre.

1. Tepelný výkon nasledujúcich sekcií sa vypočíta s faktorom 0,9, pretože sú v teplej výške vzduchu nahor.

Tak štyri-rezu na zariadenie s časťou s priemerom 108 mm a dĺžkou 4 m v interiéri pri +20 a +80 na povrchu registra na prenos tepla sa rovná 0,108 * 4 * (80 - 20) * 36,5 + 0,108 * 4 * (80 - 20 ) * 36,5 * 0,9 * 3 = 946 + 2554 = 3500 (zaoblené) watty.

Je to zvedavé: pri rovnakých celkových rozmeroch poskytuje oceľový registr oveľa menej tepla ako hliníkový alebo bimetalový radiátor. Po prvé, v týchto zariadeniach je atraktívna nízka cena: ako materiál na ich výrobu sa používajú lacné rúry VGP.

Obmedzujúce faktory

V niektorých prípadoch je skutočný výkon vykurovacích zariadení výrazne menší ako typový štítok.

Čo môže spôsobiť zníženie efektívnosti?

• Zníženie teplotného rozdielu so vzduchom. Výrobcovia uvádzajú charakteristiky zariadení pre Dt = 70 ° C; pri chladení chladiacej kvapaliny alebo pri ohrievaní vzduchu v miestnosti sa účinný výkon zníži.
• Chyba pri výbere schémy pripojenia. Pri malej dĺžke zariadenia (až 10 sekcií) je lepšie uprednostňovať bočné spojenie; s viacerými úsekmi - uhlopriečkou alebo spodným dnom.

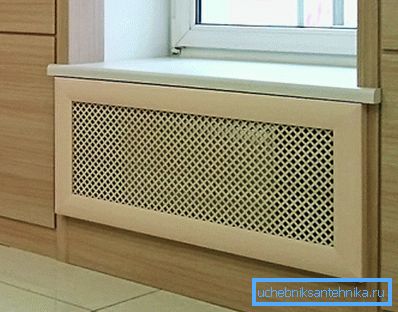

• Obmedzenie konvekcie. Rôzne obrazovky, výklenky a kanály môžu znížiť prenos tepla o 15 - 30%.

záver

Dúfame, že uvedené výpočtové schémy pomôžu čitateľovi navrhnúť efektívne vykurovanie pre svoj vlastný byt. Ďalšie tematické informácie nájdete vo videu v tomto článku. Veľa šťastia!
