Výpočet radiátorov: určenie optimálneho výkonu systému

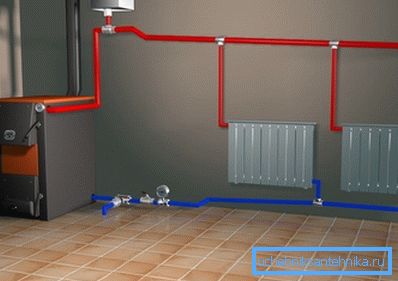

Výpočet počtu radiátorov sa musí vykonať v štádiu projektovania systému. Týmto spôsobom budeme schopní vopred zistiť, aké množstvo výrobkov potrebujeme kúpiť a ako ich lepšie usporiadať na efektívnejšie vykurovanie.

Odporúčania na výpočet parametrov vykurovacieho okruhu, ako aj všetky potrebné údaje, ktoré sme uviedli v našom článku.

Nominálna tepelná emisia rôznych radiátorov

Pred výpočtom počtu radiátorov musíme určiť, aké typy vykurovacích zariadení budeme používať. Faktom je, že rôzne modely ohrievačov majú svoje vlastné charakteristiky prenosu tepla a preto pri rovnakých výkonnostných požiadavkách budeme musieť zakúpiť a nainštalovať ich rôzne množstvá.

Spravidla sú informácie o prenose tepla špecifikované v špecifikácii výrobku, takže hlavným zdrojom informácií budú pokyny pre konkrétny model batérie. Nižšie však uvádzame referenčné údaje, ktoré vám umožnia vykonať aspoň približný výpočet.

Venujte pozornosť! Spolu s termínom "prenos tepla" v dokumentoch sa často uvádzajú definície "výkonu" alebo "tepelného toku". Tieto výrazy znamenajú približne rovnakú vec, takže môžete ľahko použiť údaje, ktoré poskytuje výrobca na výpočty.

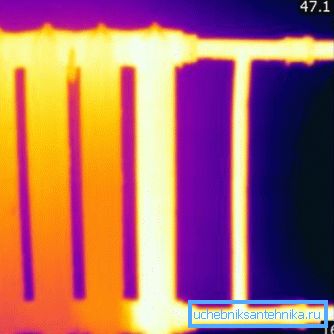

Výkon vykurovacieho akumulátora závisí predovšetkým od materiálu, z ktorého je vyrobená:

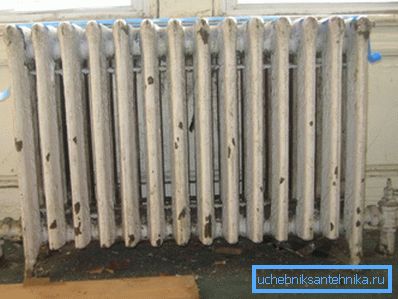

• Železné radiátory v tomto parametri sú zjavné. Menovitá rýchlosť prenosu jednej časti modelu MC140 je teda približne 180 W, ale reálne hodnoty zriedka prekračujú hodnotu 60 až 70 W. Je to spôsobené tým, že namiesto nominálnej hodnoty 90 ⁰C v potrubiach voda zriedkavo zahrieva nad 80 ⁰C, takže výpočet liatinových radiátorov by mal byť vykonaný s dobrým rozpätím.

• Oceľové radiátory sa vyznačujú hodnotami od 170 do 190 W na jednu sekciu. Je potrebné poznamenať, že tieto typy radiátorov tepelné straty pri ohrievaní samotného povrchu batérie nebude tak veľké ako v liatine. Ale zatiaľ čo zníženie teploty vody v potrubia na 70 ⁰S (nie neobvyklým) moc sa veľmi zníži.
• Hliníkové radiátory vykazujú pomerne dobrý výkon prenosu tepla - od 200 do 220 W / sekciu. Ak to nie je za vysokú cenu a náchylnosť na koróziu pri kontakte so znečistenou vodou, mohli by byť bezpečne odporúčané ako ideálne riešenie.

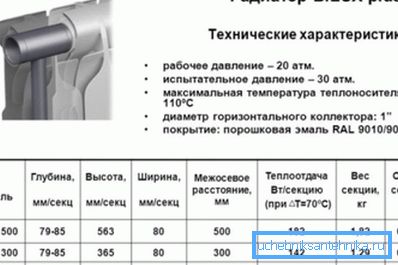

• Výpočet výkonu radiátorov namontovaných pomocou bimetalovej technológie (oceľové rúry s hliníkovými chladičmi) zvyčajne vychádza z hodnôt podobných hliníkovým modelom. V priemere dosahuje výkon od 150 do 200 W, čo stačí na vysokokvalitné vykurovanie.

Venujte pozornosť! Niekedy namiesto wattov sú charakteristiky produktu uvedené v kalóriách za hodinu. Hodnoty prekladu sú pomerne jednoduché: 1 W = 860 cal / h.

Keď vieme, koľko tepla vychádza sekcia chladiča, výpočet výkonu vykurovacieho akumulátora sa dá vykonať bez ťažkostí.

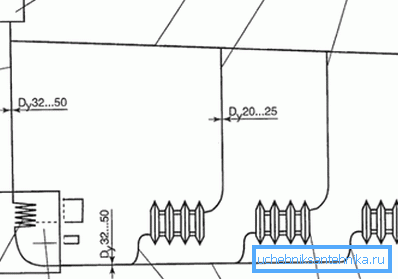

Určenie počtu batérií

Výpočet požadovaného výkonu

Otázka, ako vypočítať vykurovacie akumulátory pre konkrétny dom alebo byt spočíva na minimálnom výkone potrebnom na vykurovanie miestnosti. Ak je príliš veľa batérií, budeme platiť za vykurovanie a pri nedostatku radiátorov nebudeme schopní dosiahnuť pohodlnú teplotu. V dôsledku toho musíme nájsť "strednú zem" vlastnými rukami. Môže to byť vykonané dvoma spôsobmi.

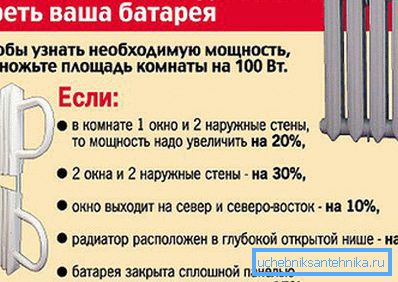

Prvá metóda výpočtu je veľmi jednoduchá a je založená na analýze celkovej plochy miestnosti:

• Ak je v miestnosti, pre ktorú sa vykonáva výpočet, jedno okno a jedna vonkajšia stena, potom na každých 10 m² potrebujete 1 kW tepelnej kapacity batérií.
• Ak sú dve alebo viac okien alebo dve vonkajšie steny, minimálna kapacita sa zvýši na 1,3 kW na každých 10 metrov štvorcových.

Venujte pozornosť! Všetky čiastočné hodnoty získané v priebehu výpočtov sú zaokrúhlené nahor. Takže dostaneme potrebnú rezervu elektrickej energie, ktorá bude veľmi užitočná buď pri extrémnom chlade alebo pri klesaní teploty chladiacej kvapaliny.

Druhá metóda je presnejšia.

Výpočet sa vykonáva podľa vzorca W = S * h * 41, kde:

• W - minimálny odvod tepla z batérií.
• S je priestor miestnosti.
• h - výška stropu.
• 41 - konverzný faktor vo wattoch.

Výpočet častí radiátorov pre konkrétny príklad bude uvedený v ďalšej časti.

Príklad výpočtu

Aby sme uľahčili pochopenie všetkých odtieňov, vypočítajte, koľko radiátorov treba nainštalovať na vykurovanie podmienenej miestnosti s dĺžkou 5,5 m, šírkou 4 m a výškou stropu 2,75 m.

Nahraďte tieto čísla vo vzorci a dostaneme:

W = 5,5 * 4 * 2,75 * 41 = 2480 W = 2,5 kW (ako si pamätáme, zaokrúhľovanie je veľká cesta).

Teraz sme vypočítali počet sekcií radiátorov pre rôzne kovy:

• Liatinové batérie: 2500/120 = 20,8. Zaokrúhľujte až na 21.

Venujte pozornosť! Pri výpočte berieme priemernú hodnotu 120 W na sekciu, aby sme kompenzovali straty kvôli poklesu teploty chladiacej kvapaliny. Rovnako tak trochu podceňujeme nominálne hodnoty pre oceľové a hliníkové batérie.

• Oceľ: 2500/160 = 15,6. Akcie máme 16.
• Hliník a bimetal: 2500/190 = 13,1. 14 okrajov by malo stačiť.

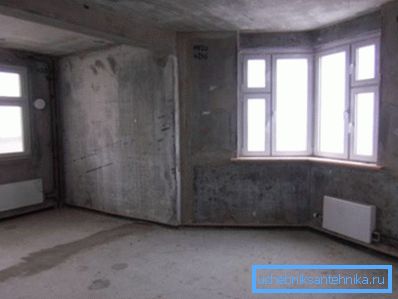

Treba tiež poznamenať, že niektoré modely oceľových, hliníkových a bimetalických radiátorov sa vyrábajú vo forme monoblokov, t.j. nie kolekciou jednotlivých okrajov, ale holistickou konštrukciou. V tomto prípade by mal výpočet obsahovať informácie o výkonnosti celej jednotky a vypočítať požadovaný počet takýchto častí.

záver

Po vykonaní výpočtu vykurovacieho akumulátora podľa všetkých pravidiel zaručujeme, že náš vybavený systém bude schopný zabezpečiť udržanie optimálneho mikroklímu vo vybranej miestnosti. V tomto prípade nedochádza k prebytočnému teplu, čo vedie k zbytočnému odpadu, ani k jeho nedostatku. Video pripojené k článku pomôže začiatočníkom podrobnejšie porozumieť komplikovanosti vznesenej otázky.
