Výpočet priemeru vykurovacích rúr: vzorce a príklady

Ako sa vypočítavajú priemery vykurovacích rúr pri známej výkonnosti kotla? Ako vypočítať minimálny priemer pre samostatnú časť obrysu? V tomto článku sa musíme oboznámiť s formuláciami použitými vo výpočtoch a sprevádzať známeho s príkladmi výpočtov.

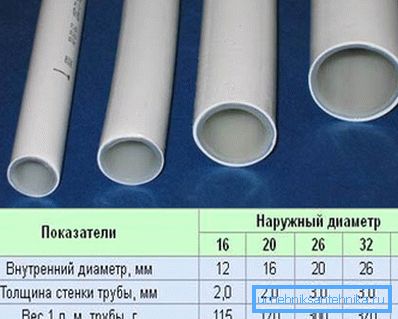

Naučíme sa, ako vypočítať vnútorný priemer potrubia. Stojí za zmienku, že sú zvyčajne označené ako vonkajšie.

Prečo to potrebujete

A v skutočnosti - prečo je potrebné vypočítať priemer vykurovacích potrubí? Prečo jednoducho neberiete očividne nadrozmerné potrubia? Koniec koncov, budeme sa chrániť pred nadmerne pomalým obehom v okruhu.

Bohužiaľ, tento prístup má niekoľko vážnych nevýhod.

  • Spotreba materiálu a teda cena za meter sa zvyšuje v pomere k štvorcu priemeru. Náklady nebudú penny.

Poznámka: Aby sa udržal rovnaký pracovný tlak so zvyšujúcim sa priemerom rúrky, je potrebné zvýšiť hrúbku steny, čo ďalej zvyšuje spotrebu materiálov.

  • Rovnako dôležité je, že zvýšený priemer potrubia znamená zvýšenie objemu chladiaceho média. a tým aj zvýšenej tepelnej zotrvačnosti systému. Zohrieva sa dlhšie a ochladí dlhšie, čo nie je vždy žiaduce.
  • Napokon s otvoreným pokladaním hrubých vykurovacích potrubí nebudú naozaj zdobiť miestnosť a keď budú skryté, zvýšia hĺbku blesku v stenách alebo hrúbke stierky na podlahe.

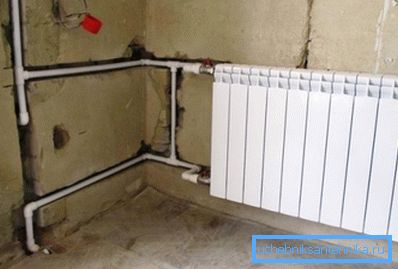

Skrytie hrubých rúrok v drážkach je oveľa zložitejšie.

vzorec

Pretože my, drahý čitateľ, neohrozujeme získanie diplomu vykurovacieho inžiniera, nebudeme sa dostať do džungle.

Zjednodušený výpočet priemeru vykurovacieho potrubia sa uskutočňuje podľa vzorca D = 354 * (0,86 * Q / Dt) / v, pričom:

  • D je požadovaná hodnota priemeru v centimetroch.
  • Q - tepelné zaťaženie zodpovedajúcej časti obvodu.
  • Dt je teplotná delta medzi napájacími a spätnými vedeniami. V typickom autonómnom systéme je to asi 20 stupňov.
  • v je prietok chladiacej kvapaliny v potrubiach.

Zdá sa, že potrebujeme na to, aby sme mohli pokračovať.

Pri výpočte priemeru rúr na vykurovanie potrebujeme:

  1. Zistite, v akej maximálnej rýchlosti sa chladiaca kvapalina môže pohybovať.
  2. Zistite, ako vypočítať tepelnú energiu celého systému a jeho jednotlivých častí.

Rýchlosť chladiva

Musí spĺňať dvojicu okrajových podmienok.

Na jednej strane by sa chladiaca kvapalina mala otáčať v okruhu asi trikrát za hodinu. V opačnom prípade dôjde k výraznému zvýšeniu deltovanej teploty, čo spôsobí, že vykurovanie radiátorov bude nerovnomerné. Navyše pri ťažkej chlade máme veľmi reálnu možnosť rozmrazovania najchladnejších častí okruhu.

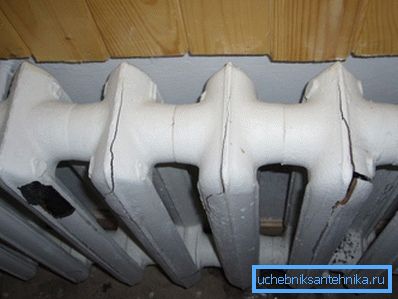

Pomalý obeh viedol k odmrazeniu chladiča.

Na druhej strane príliš vysoká rýchlosť vytvára hydraulický šum. Ak chcete zaspať do ruchu vody v potrubiach je potešením, povedzme, pre amatéra.

Platný je rozsah prietokov od 0,6 do 1,5 metra za sekundu. súčasne sa pri výpočtoch bežne používa maximálna prípustná hodnota 1,5 m / s.

Tepelná energia

Tu je diagram jeho výpočtu normalizovaného tepelného odporu stien (pre stred krajiny - 3,2 m2 * C / W).

  • Pri súkromnom dome sa na základnú energiu použije 60 wattov na kubický meter miestnosti.
  • Dodávajú každému oknu 100 wattov a každému dveru 200 wattov.
  • Výsledok sa vynásobí regionálnym koeficientom v závislosti od klimatickej zóny:
Priemerná januárová teplota faktor
-40 2.0
-25 1.6
-15 1.4
-5 1
0 0.8

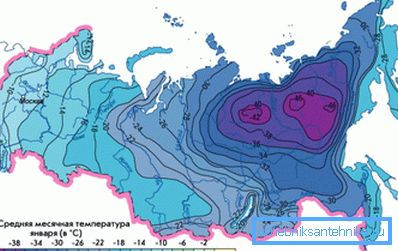

Priemerná januárová teplota na mape krajiny.

Preto 300 m2 miestnosť s troma oknami a dverami v Krasnodar (priemerná januárová teplota je + 0,6 ° C) bude vyžadovať (300 * 60 + (3 * 100 + 200)) * 0,8 = 14,800 wattov tepla.

Pre budovy, ktorých tepelný odpor steny sa výrazne odlišuje od normalizovaných, sa používa ďalšia zjednodušená schéma: Q = V * Dt * K / 860, kde:

  • Q je požiadavka na teplo v kilowattoch.
  • V je objem vyhrievaného priestoru v kubických metroch.
  • Dt je teplotný rozdiel medzi miestnosťou a ulicou na špičke chladu.

Je užitočné: je lepšie, aby sa teplota v miestnosti s príslušnými hygienickými normami, uličná teplota - priemerné minimum za posledných niekoľko rokov.

  • K - koeficient izolácie budovy. Kde získate svoje hodnoty? Pokyny nájdete v nasledujúcej tabuľke.
Koeficient izolácie Popis uzavretých konštrukcií
0,6 - 0,9 Pena alebo minerálna vlna, izolovaná strecha, úsporné trojité zasklenie
1, -1,9 Tehla postavená v jednej a pol tehla, jednokomorové dvojité okná
2 - 2.9 Murivo, okná v drevených rámoch bez izolácie
3-4 Položenie v polovici tehál, zasklenie v jednom závit

Kde nakladať zaťaženie pre samostatnú časť obvodu? Vypočítava sa podľa objemu miestnosti, ktorá je ohrievaná touto časťou, jedným z vyššie uvedených spôsobov.

Príklad výpočtu

Takže teoreticky vieme, ako vypočítať priemer vykurovacieho potrubia.

Potvrdzujeme teoretické znalosti s praxou a vykonáme výpočet za nasledovných podmienok:

  • Musíme vypočítať priemer plnenia v súkromnom dome 100 metrov štvorcových.
  • Výška stropu v dome je 2,8 metra.
  • Steny sú vane z betónových blokov značky D600 s hrúbkou 40 cm a vonkajšou penovou vrstvou s hrúbkou 150 mm.

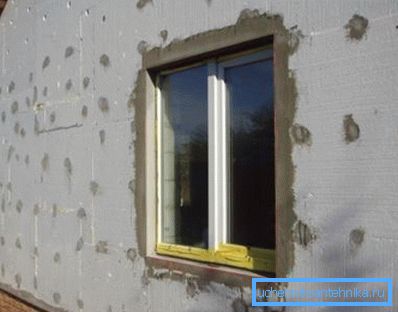

Pena penivosť zníži tepelné straty na minimum.
  • Dom sa nachádza v meste Komsomolsk-on-Amur na území Khabarovsk (priemerná minimálna teplota v januári je -30,8 ° C). Vnútorná teplota sa rovná +20 ° C.

Po prvé, vypočítame potrebu tepelnej energie.

Izolácia jasne prináša tepelnú odolnosť lepšiu ako normalizovaná, čo nás núti obrátiť na druhú z vyššie uvedených schém výpočtu.

  1. Vnútorný objem domu je 100 * 2,8 = 280 m3.
  2. Delta teplota medzi ulicou a domom v najhoršom prípade pre nás bude rovná 50 stupňov.
  3. Predpokladá sa, že koeficient tepelnej izolácie je 0,7.
  4. Odhadovaná kapacita vykurovacieho kotla pre domácnosť musí byť najmenej 280 * 50 * 0,7 / 860 = 11,4 kW.

Zostáva vykonať skutočný výpočet priemeru rúry pre vykurovanie. Bude sa rovnať 354 * (0,86 * 11,4 / 50) / 1,5 = 2,4 cm, čo zodpovedá oceľovej VGP rúre DN 25 alebo polypropylénovej rúrke s vonkajším priemerom 32 mm.

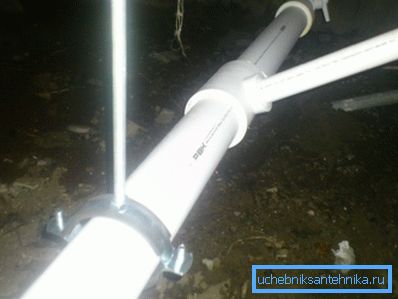

Vo fotopolypropylénovej výplni.

záver

Pripomeňme si, že sme dali veľmi zjednodušené schémy výpočtov. Ako vždy, čitateľ nájde ďalšie informácie o predmete vo videu pripojenom k ​​článku. Veľa šťastia!
