Výpočet priemeru rúry na vykurovanie je dôležitým krokom v

Pokiaľ ide o inštaláciu vykurovacieho systému, pomerne často sa rúrka vyberá jednoducho na základe rady priateľov alebo odporúčaní predajcov v obchode. Výpočet priemeru rúry na vykurovanie nie je vždy vykonaný.

Pri výbere náhodnej veľkosti existuje riziko, že vykurovací systém bude fungovať neefektívne.

Vplyv priemeru na prevádzku vykurovania

Návod na inštaláciu vykurovacieho systému pravdepodobne neovplyvní výpočet potrubia (tiež zistite, ako vypočítať priemer potrubia na vykurovanie).

Medzitým pri prechode cez potrubie chladiaca kvapalina narazí na niekoľko druhov odporu a toto by sa malo brať do úvahy pri výbere štandardnej veľkosti:

• stenové trenie. Kvôli tomu dôjde k strate časti rýchlosti;
• stratu rýchlosti pri zatáčaní. Zapojenie okolo bytu nemôže byť vykonané bez obratov (okrem toho, sú otočené pod uhlom 90?);

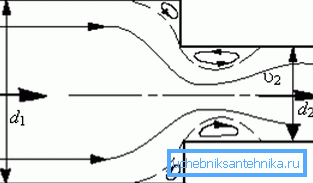

• zmena priemeru. Ak sa pri distribúcii do bytu pokúšate používať rozdielne veľkosti, tak aj odpor v prietoku sa bude pozorovať aj na miestach konjugácie rôznych veľkostí.

Venujte pozornosť! Zúženie priemeru vykurovacieho potrubia je nežiaduce. Pri zapojení okolo domu potrebujete rovnakú veľkosť. Výnimka je povolená v prípade veľkej dĺžky cirkulačnej slučky, v takom prípade je možné zvýšiť rýchlosť chladiacej kvapaliny znížením D.

Čo sa týka samotného potrubia, jeho hlavnou charakteristikou ovplyvňujúcou pohyb chladiacej kvapaliny možno nazvať vnútorný priemer (D). Čím menšie to je, tým väčší tlak a naopak - ako Dw rastie, tlak v systéme klesá. Toto treba brať do úvahy pri výbere priemeru rúry pre vykurovanie.

Bežná chyba amatérskych inštalatérov je spojená s týmto javom. Sú si istí, že ak vezmeme väčšiu veľkosť, viac radiátorov prechádza viac tepla a miestnosť sa zahreje rýchlejšie.

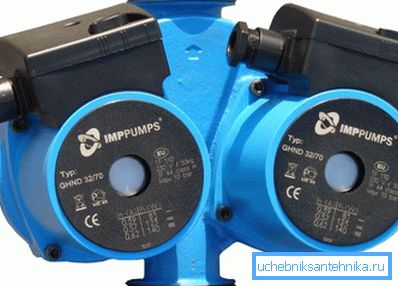

V skutočnosti bude efektom naopak - kvôli poklesu tlaku zostanú batérie stále chladné. V tomto prípade môže pomôcť inštalácia silnejšieho obehového čerpadla, ale cena takého riešenia je vysoká, je oveľa jednoduchšie vybrať ten správny priemer.

Príklad výpočtu vykurovacieho systému

Spravidla sa zjednodušený výpočet vykonáva na základe takých parametrov ako je objem miestnosti, úroveň jej izolácie, prietok chladiacej kvapaliny a teplotný rozdiel v prívodnom a odvodnom potrubí.

Priemer potrubia na vykurovanie s nútenou cirkuláciou sa určuje v nasledujúcom poradí:

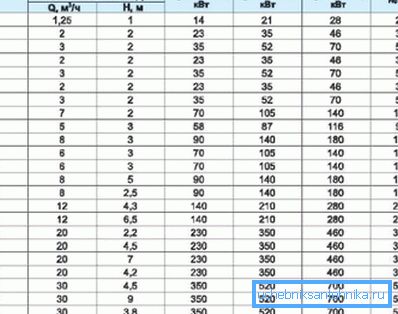

• je určené celkové množstvo tepla, ktoré sa musí dodať do miestnosti (tepelný výkon, kW), môžete sa tiež sústrediť na údaje tabuľky;

• pýtať sa na rýchlosť pohybu vody, určiť optimálnu hodnotu D.

Výpočet tepelného výkonu

Ako príklad bude štandardná izba s rozmermi 4,8 x 5,0 x 3,0 m. Vykurovací okruh s núteným obehom je potrebné vypočítať priemer vykurovacích potrubí pre vedenie okolo bytov. Základný vzorec je nasledovný:

vo vzorci sa používa nasledujúca notácia:

• V je objem miestnosti. V príklade sa rovná 3,8 • 4,0 • 3,0 = 45,6 m³;
• ?t je rozdiel medzi teplotou na ulici a v miestnosti. V tomto príklade sa odoberie 53 ° C;

• K je špeciálny koeficient určujúci stupeň izolácie budovy. Všeobecne platí, že jeho hodnota je v rozmedzí 0,6 - 0,9 (používa sa efektívna tepelná izolácia, podlaha a strecha sú izolované, najmenej dvojité zasklenia) na 3-4 (budovy bez tepelnej izolácie, napríklad kabíny). V tomto príklade sa používa stredná varianta - byt má štandardnú tepelnú izoláciu (K = 1,0 - 1,9), akceptuje K = 1,1.

Celkový tepelný výkon by mal byť 45,6 • 53 • 1,1 / 860 = 3,09 kW.

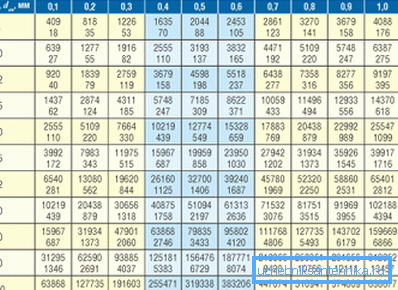

Môžete použiť tabuľkové údaje.

Stanovenie priemeru

Priemer vykurovacích potrubí je určený vzorcom

Kde sa používa zápis:

• ?t - teplotný rozdiel chladiacej kvapaliny v napájacích a výtokových potrubiach. Vzhľadom k tomu, že voda je dodávaná pri teplote asi 90 až 95 ° C a má čas na ochladenie na 65 až 70 ° C, teplotný rozdiel sa môže rovnať 20 ° C;
• v - rýchlosť pohybu vody. Je nežiaduce, aby prekročila 1,5 m / s a ​​minimálny prípustný prah je 0,25 m / s. Odporúča sa zastaviť pri strednej rýchlosti 0,8 - 1,3 m / s.

Venujte pozornosť! Nesprávna voľba priemeru potrubia pri vykurovaní môže viesť k poklesu rýchlosti pod minimálny prah, čo následne spôsobí zaseknutie vzduchu. Vďaka tomu bude pracovná účinnosť nulová.

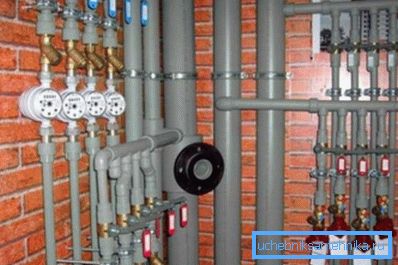

Hodnota Dνn v príklade bude v354 • (0,86 • 3,09 / 20) / 1,3 = 36,18 mm. Ak dávate pozor na veľkosť, napríklad PP potrubie, je jasné, že tam jednoducho nie je taký Dvn. V tomto prípade stačí vybrať najbližší priemer potrubí propylénu na vykurovanie.

V tomto príklade môžete zvoliť PN25 s dvojicou 33,2 mm, čo povedie k miernemu zvýšeniu rýchlosti chladiacej kvapaliny, ale stále zostane v prijateľných medziach.

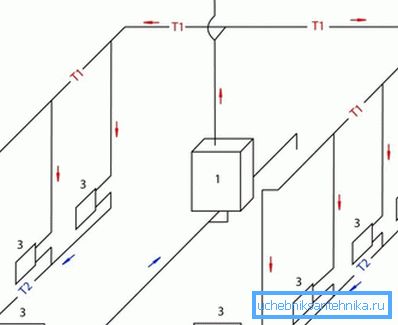

Vlastnosti vykurovacích systémov s prirodzenou cirkuláciou

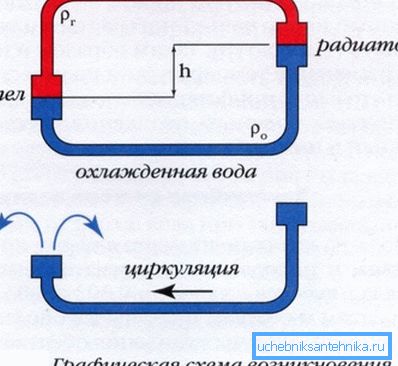

Ich hlavným rozdielom je, že nepoužívajú cirkulačné čerpadlo na vytváranie tlaku. Tekutina sa po vykurovaní pohybuje gravitáciou, stlačí sa nahor, potom prechádza cez radiátory, ochladzuje a vracia sa do kotla.

V porovnaní so systémami s núteným obehom by mal byť priemer rúr na vykurovanie s prirodzenou cirkuláciou väčší. Základom výpočtu v tomto prípade je, že cirkulačný tlak prevyšuje straty trením a lokálne odpory.

Aby nedochádzalo k spočítaniu hodnoty obehového tlaku, zostavujú sa špeciálne tabuľky pre rozdielne teplotné rozdiely. Napríklad, ak je dĺžka potrubia od kotla k radiátoru 4,0 m a teplotný rozdiel je 20 ° C (70 ° C vo výstupe a 90 ° C v prívode), potom cirkulačný tlak bude 488 Pa. Na základe toho sa rýchlosť chladiacej kvapaliny vyberie zmenou D.

Pri výpočtoch s vlastnými rukami je potrebný aj výpočet overovania. To znamená, že výpočty sa vykonávajú v opačnom poradí, cieľom skúšky je zistiť, či straty spôsobené trením a lokálnym odporom nepresahujú cirkulačný tlak.

sčítanie

Výpočet vykurovacieho potrubia je veľmi dôležitou úlohou vo fáze návrhu. Informácie v článku vám umožnia nezávislé vypočítavanie vykurovacieho systému tak, aby bola zaručená príjemná mikroklima v dome (pozri tiež článok Ktoré potrubia na vykurovanie sú lepšie: analýza 4 najbežnejších možností).

Vo videu v tomto článku sa výpočet potrubia uskutočňuje pri povolenej rýchlosti.
