Výpočet gcal pre vykurovanie: metódy a vzorce merania

Čo je to jednotka - gigakaloriya? Ako súvisí s obvyklými kilowatthodinami tepelnej energie? Aké údaje sú potrebné na výpočet tepla získaného v miestnosti v gigcaloria? A nakoniec, aké vzorce sa používajú na výpočet? Pokúsme sa odpovedať na tieto otázky.

Čo je to?

Začíname s ďalšou definíciou. Kalória je množstvo energie potrebnej na zahriatie 1 gramu vody na stupeň Celsia pri atmosférickom tlaku.

Keďže v porovnaní s nákladmi na teplo na vykurovanie priestorov je jedna kalória absurdne malá, výpočty zvyčajne používajú gigakalóriu (Gcal), ktorá sa rovná jednej miliarde (10 ^ 9) kalórií.

Použitie tejto konkrétnej hodnoty je stanovené v pravidlách účtovania tepelnej energie a chladiacej kvapaliny vydaných Ministerstvom palív a energetiky Ruskej federácie v roku 1995.

Informácie: priemerná štandardná spotreba tepla v Rusku je 0,0342 gigakalórií na meter štvorcový z celkovej plochy bývania za mesiac. Normy pre rôzne regióny sa líšia v závislosti od klimatických pásiem a sú určené miestnymi legislatívnymi orgánmi.

Čo je Gcal pri vykurovaní v našich známych hodnotách?

• Jedna gigakalória stačí na ohrev 1000 ton vody o jeden stupeň.
• To zodpovedá 1162,2222 kilowatthodinám.

Prečo to potrebujete

Bytové domy

Všetko je veľmi jednoduché: gigakalóriá sa používajú pri výpočtoch tepla. Keď vediete, koľko tepla je v budove ponechaná, spotrebiteľ môže byť konkrétne účtovaný. Na porovnanie, ak ústredné vykurovanie pracuje bez merača, vystavuje sa faktúra pre oblasť vykurovanej miestnosti.

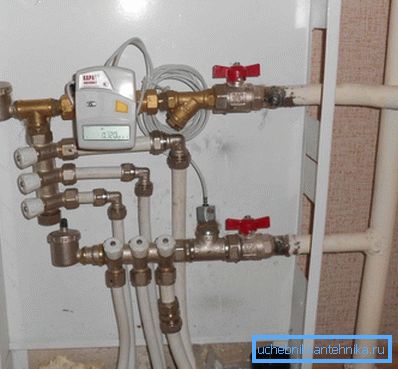

Prítomnosť merača tepla zahŕňa horizontálne sekvenčné alebo kolektorové zapojenie vykurovacích potrubí: v byte sú inštalované byty prívodných a spätných potrubí; konfiguráciu systému bytového domu určuje vlastník. Táto schéma je typická pre nové budovy a okrem iného umožňuje flexibilné riadenie spotreby tepla a vyberá medzi komfortom a hospodárnosťou.

Ako sa nastavuje?

• Ohrevné ohrievače samotné. Škrtiaca klapka vám umožňuje obmedziť priechodnosť chladiča, znížiť jeho teplotu a následne aj náklady na teplo.
• Inštalácia spoločného termostatu na vratnej rúre. Prietok chladiacej kvapaliny bude určený teplotou v miestnosti: zvýši sa, keď sa ochladí vzduch a pri zahriatí sa zníži.

Súkromné ​​domy

Vlastník chaty sa zaujíma predovšetkým o cenu gigakalórie tepla získaného z rôznych zdrojov. Dovoľujeme si, aby sme pre novosibirský región poskytli približné hodnoty pre tarify a sadzby v roku 2013.

Pre porovnanie: ústredné vykurovanie v čase zberu štatistických dát náklady 1467 rubľov za gigakaloriya.

pulty

Aké údaje sú potrebné na účtovanie tepla?

Je ľahké uhádnuť:

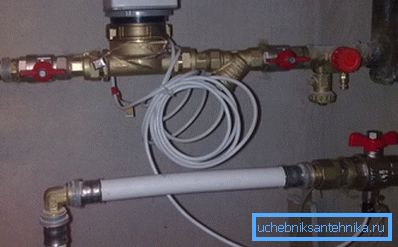

1. Prietok chladiacej kvapaliny cez vykurovacie zariadenia
2. Jeho teplota pri vstupe a výstupe z príslušnej časti obvodu.

Na meranie prietoku sa používajú dva typy meračov.

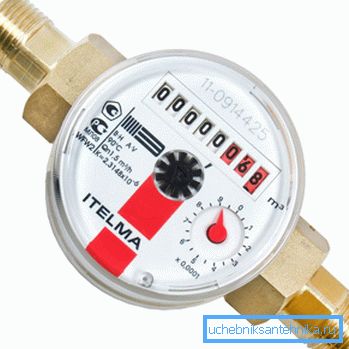

Počítadlá obežného kolesa

Počítadlá určené na vykurovanie a na prípravu teplej vody sa líšia od počítačov používaných na studenej vode iba materiálom obežného kolesa: je odolnejšia voči vysokým teplotám.

Samotný mechanizmus je rovnaký:

• Prietok chladiacej kvapaliny spôsobí otáčanie obežného kolesa.
• Vysiela rotáciu do dávkovacieho mechanizmu bez priamej interakcie pomocou permanentného magnetu.

Napriek jednoduchosti dizajnu majú meradlá pomerne nízky prah spúšťania a sú dobre chránené pred podvodom: akýkoľvek pokus o zabrzdenie obežného kolesa s vonkajším magnetickým poľom spočíva na prítomnosti antimagnetického tienidla.

Počítadlá s rozdielovým zapisovačom

Prístroj druhého typu meračov je založený na Bernoulliho zákone, ktorý uvádza, že statický tlak v prúde kvapaliny alebo plynu je nepriamo úmerný jeho rýchlosti.

Ako používať túto vlastnosť hydrodynamiky na výpočet prietoku chladiacej kvapaliny? Stačí stačiť zablokovať jeho cestu pomocou zadržiavacej podložky. Pokles tlaku na podložke bude priamo úmerný rýchlosti prúdenia. Zaznamenávaním tlaku pomocou dvojice snímačov je jednoduché vypočítať prietok v reálnom čase.

Zvedavý je, že zariadenie na meranie znamená prítomnosť elektroniky v ňom. Väčšina modelov tohto typu meracieho prístroja poskytuje nielen prvotriedne údaje - spotrebu vody a jej teplotu, ale tiež počíta skutočné využitie tepla. Riadiaci modul takýchto zariadení má port na pripojenie k počítaču a môže byť prestavaný vlastnými rukami podľa zmenenej schémy výpočtu.

A čo keď nejde o uzavretý vykurovací okruh, ale o otvorený systém s možnosťou výberu teplej vody? Ako zaznamenávať tok teplej vody?

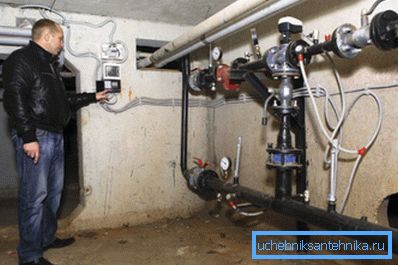

Riešenie je zrejmé: v tomto prípade sú pridržiavacie podložky a tlakové snímače umiestnené na obidvoch prívodných a spätných potrubiach vykurovania. Rozdiel medzi prietokom chladiacej kvapaliny medzi závity a bude znamenať množstvo teplej vody, ktorá bola použitá pre domácnosti.

vzorec

Ako vypočítať Gcal na vykurovanie v prítomnosti počítadiel na oboch líniách pre otvorený (s prívodom teplej vody) alebo uzavretý (bez dodávky horúcej vody)?

Výpočtový vzorec je Q = ((V1 * (T1-T)) - (V2 * (T2-T))) / 1000.

V ňom:

• Q je požadované množstvo tepelnej energie v gigakalóriách.
• V1 a V2 - prietok chladiaceho média cez tok a spiatočný tok v tonách.

Užitočné: počítadlá zo zrejmých dôvodov vykazujú spotrebu v kubických metroch, nie v tonách. Skutočná hmotnosť kubického metra horúcej procesnej vody sa mierne líši od jednej tony; ale rozdiel na pozadí chýb meracieho prístroja je zanedbateľný, takže môžete bezpečne používať údaje o meradlách v kubických metroch.

• T1 je teplota na vstupe do okruhu (prietok).
• T2 - teplota na výstupe okruhu (návrat).
• T je teplota studenej vody, ktorá napája trasu na kompenzáciu strát. Počas vykurovacieho obdobia sa predpokladá, že je +5 С, mimo sezóny - +15 С.
• Rozdelenie na 1000 je nevyhnutné, aby výsledok nebol veľký, ale v gigakalóriách. V opačnom prípade by sme museli prepočítať spotrebu vody v tisícoch ton.

Takže pri prietokom pri prietoku 52 m3 je spiatočný prietok 44 m3, teplota prietoku je 95 ° C a spätný prietok 70 ° C v dome (52 * (95-5)) - (44 * (70-5)) / 1000 = 1,82 Gcal tepla.

Poznámka: Spotreba vody sa účtuje samostatne. Zvažujeme iba spotrebu tepelnej energie.

Aké sú pokyny na výpočet, ak máte iba jedno počítadlo na ihrisku? Samozrejme, znamená to, že hovoríme o uzavretom systéme (bez teplej vody).

Výpočtový vzorec je Q = V * (T1-T) / 1000.

Napríklad s prietokom vody 52 m3 a teplotou chladiacej kvapaliny 95 ° C zostanú v byte 52% (95-5) / 1000 = 4,68 gigakalórií. Ako je ľahké vidieť, takýto počítací systém je oveľa menej prospešný pre spotrebiteľa.

záver

Dúfame, že informácie ponúkané čitateľovi mu pomôžu ušetriť na vykurovaní. Ako vždy, dodatočné tematické materiály nájdete v priloženom videu. Veľa šťastia!
