Výpočet expanznej nádoby na vykurovanie: jednoduché a

Tento článok je o tom, ako vypočítať expanznú nádobu na vykurovanie vo vašom súkromnom dome. Predstavujeme potrebné vzorce pre výpočty a niektoré ďalšie údaje, ktoré môže čitateľ potrebovať. Tak choď.

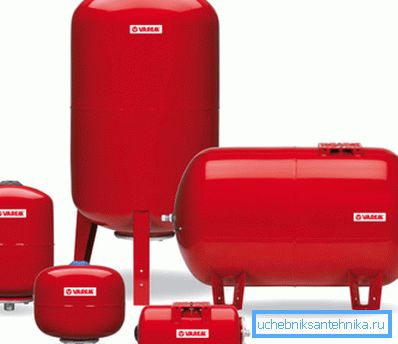

Tankové zariadenie

Než začneme výpočty, stojí za pochopenie jedna jemnosť. Celkový objem expanznej nádrže a rozšírenie chladiacej kvapaliny sú dve hodnoty, ktoré sú vzájomne prepojené, ale vôbec nie sú navzájom rovné.

Toto vyplýva priamo zo schémy fungovania zariadenia, ktoré vyšetrujeme:

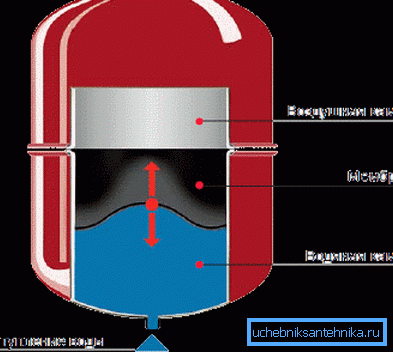

• Jeho kapacita je rozdelená do dvoch častí pružnou gumovou membránou.. Jedna časť nádrže je určená na naplnenie chladiacou kvapalinou, zatiaľ čo druhá je naplnená vzduchom s určitým pretlakom.
• Časť nádoby určenej pre nosič tepla je dodávaná s odbočkovým potrubím na pripojenie k okruhu. Vzduchová komora je zasa doplnená vsuvkou, ktorá umožňuje odľahčenie tlaku alebo zväčšenie ručným alebo elektrickým čerpadlom.

Dôležité: pri spustení vykurovania vzniká v komore expanznej nádoby pretlak zodpovedajúci hydrostatickému tlaku. Jednoducho povedané, keď je výška horného bodu obvodu nad úrovňou inštalácie nádrže päť metrov, nastaví sa na tlak 0,5 kgf / cm2 (tlak 1 kgf / cm2 zodpovedá hlave 10 metrov).

Objem uvedený výrobcom by teda mal obsahovať aj vodu premiestnenú tepelnou rozťažnosťou a vzduch, ktorý po prepadnutí prebytku tlaku ju prinúti späť do obvodu.

Platobné schémy

prostý

Najjednoduchší vzorec je nasledovný: expanzná nádoba sa rovná 10% z celkového množstva chladiacej kvapaliny. Ak naplnenie okruhu vyžaduje 600 litrov vody, potrebujete produkt s objemom 60 litrov; ak vyplníte vykurovanie 800 litrov - 80 atď.

Rovnako ako všetky jednoduché schémy, táto má veľkú chybu. Náklady na veľkú chybu sú malé preplatky pre nadmerné rozmery, ale ak podceníte výsledok vzhľadom na to, čo potrebujete, dostanete konštantnú odpoveď poistného ventilu.

Ako urobiť presnejší výpočet vlastnými rukami?

presný

Presnejšie, hodnota, ktorú potrebujeme, sa vypočíta podľa vzorca V = (Vt x E) / D, v ktorom:

• V je požadovaná hodnota.
• Vt - celkové množstvo vykurovania - radiátory, potrubia, kotol atď.
• E je koeficient rozťažnosti chladiacej kvapaliny.
• D je koeficient účinnosti membránovej expanznej nádoby.

Ak chceme pokračovať, jasne chýba niekoľko referenčných hodnôt.

Objem chladiacej kvapaliny v systéme

Ako môžete zistiť plnú kapacitu vášho vykurovacieho systému?

• Naplňte ju vodou a úplne odtečte do meracej nádoby.
• Zaznamenajte zmeny v údajoch vodomeru pri plnení systému z okruhu studenej vody.

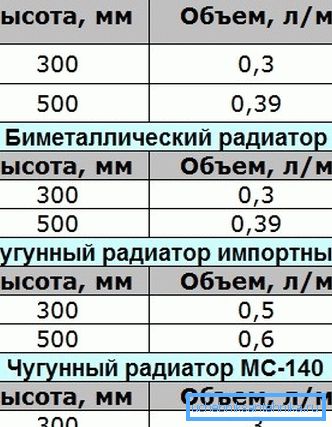

• Uvedenie kapacít všetkých vykurovacích zariadení (údaje nájdete v dokumentácii k nim) a všetky potrubia (pre každý priemer sú vypočítané pomocou vzorca V = Pi * R ^ 2 * H, kde Pi = 3,1415, R je polovica vnútorného priemeru potrubia a H je jeho dĺžka).

• Napokon kapacita vyváženého vykurovacieho systému môže byť odhadnutá na úrovni 15 litrov na kilowatt tepelného výkonu kotla. Preto je kotol 24 kW zvyčajne pripojený na okruh naplnený 24x15 = 360 litrov vody.

Rozširovací pomer

Vo väčšine prípadov sa bežná voda používa ako chladiaca kvapalina. Tu je koeficient jeho roztiahnutia pre rôzne teploty počas ohrevu od východiskovej hodnoty + 10 ° C.

Poznámka: pridanie nemrznúceho - etylénového alebo propylénglykolu zvyšuje tepelnú expanziu, ale nie toľko. Takže pri delta teplote 100 stupňov a obsahu glykolu v chladiacej kvapaline rovnajúcej sa 30% sa expanzia zvýši iba o 0,45%.

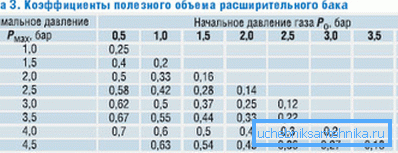

Pomer účinnosti nádrže

Pokyny na výpočet hodnoty účinnosti nádrže sú tiež veľmi jednoduché.

Tu používame vzorec formulára D = (PV - PS) / (PV + 1). V ňom:

• D je požadovaný koeficient;
• Pv je maximálny pracovný tlak (pre ktorý sa poistný ventil vypol).
• Tlak nabíjania zásobníka Ps. To, ako sme zistili vyššie, zodpovedá hydrostatickému tlaku vo vykurovacom okruhu.

Príklad výpočtu

Vykonajte výpočet na presnejšom základe schém pre nasledujúce podmienky:

• Musíme vykurovať dvojpodlažný dom, v ktorom vrchná časť vykurovacieho systému, v ktorom stúpa nad expanznou nádržou na 5 metrov.
• Celková plocha domu so štandardnou izoláciou je 240 metrov. Odhadme potrebu tepla z kotla pomocou najjednoduchšieho vzorca: 240/10 = 24 KW.
• Maximálny ohrev vody ako chladiacej kvapaliny sa rovná 80 stupňom.

takže:

1. Štandardný maximálny pracovný tlak pre autonómne systémy je 2,5 kgf / cm2.
2. 5 metrov výšky obrysu nám poskytne hydrostatický tlak 0,5 kgf / cm2.
3. Pomer účinnosti nádrže bude (2,5 - 0,5) / (2,5 + 1) = 0,57.

1. Koeficient rozťažnosti pri zahrievaní na 80 stupňov sa môže rovnať 0,036 (podľa tabuľky sa rovná 3,58%).
2. Celkový objem okruhu, vypočítaný výkonom kotla, sa predpokladá na 24 x 15 = 360 litrov.

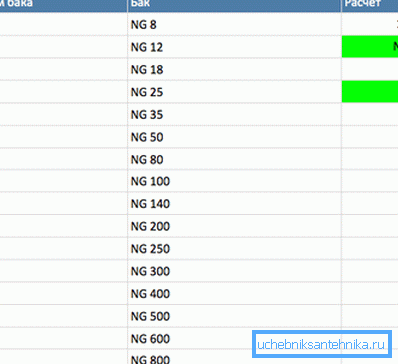

3. Takže minimálny objem nádrže je rovnaký (360 x 0,036) / 0,57 = 22,7 litrov (zaokrúhlený na najbližšiu štandardnú hodnotu - 24-25 litrov).

Je ľahké vidieť, že komplikovanejšia výpočtová schéma v tomto prípade nám pomohla zachrániť relatívne jednoduchšie 11-12 litrov kapacity.

záver

Či už tráviť čas na presný výpočet alebo použiť jednoduchý systém - čitateľ sa bude musieť rozhodnúť sám. Ako vždy, priložené video ponúkne svoju pozornosť ďalším tematickým informáciám.

Veľa šťastia!
