Výpočet domáceho vykurovania: výber, typy zariadení a výkon,

Pri novej výstavbe alebo veľkých opravách vidieckeho domu je veľmi dôležité riešenie jeho vykurovania. Závisí od pohodlia bývania v budove počas chladnej sezóny. Na tomto základe je potrebné vykonať kompetentný výpočet vykurovacieho systému chaty.

V tejto sieti odborníci rozumejú súboru zariadení, ktoré pozostávajú z:

• generátor tepla;
• plynovod;
• čerpadlá;
• automatické zariadenia;
• prídavné zariadenia, ktorých účelom je prepravovať teplo do obývacej miestnosti.

Spoľahlivosť a účinnosť systému závisí hlavne od jeho správnej inštalácie, kompetentného výpočtu počtu batérií a ich častí, sieťových diagramov atď.

Príslušná voľba generátora tepla

Tepelné generátory môžu pracovať na:

• plyn;
• elektrickej energie;
• kvapalné palivo;
• tuhé palivo.

Venujte pozornosť! Pri výbere je potrebné zvážiť niekoľko faktorov. Ide o účinnosť zariadenia na prenos tepla, jednoduchosť prevádzky, cenu konkrétneho typu paliva vo vašej oblasti.

Typy zariadení

1. Takže elektrické zariadenia majú vysokú účinnosť. V Rusku však nie sú veľmi časté kvôli vysokým nákladom na elektrickú energiu a častým prerušeniam dodávok. Pravidelné poklesy napätia sú tiež dôležité, čo vedie k poškodeniu zariadenia.
2. Jednotky na spaľovanie paliva nie sú šetrné k životnému prostrediu..

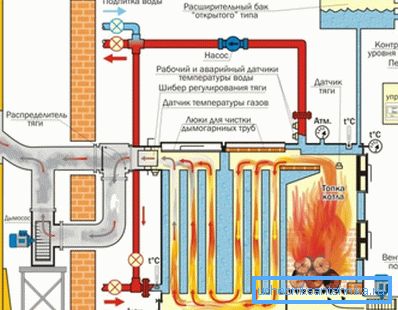

3. Analógy tuhých palív nemôžu byť vďaka svojim konštrukčným vlastnostiam vybavené pohodlnou automatizáciou. Preto vyžadujú prítomnosť prevádzkovateľa, ktorý musí pravidelne vkladať palivo do svojej pece (až 4 krát za deň). Úroveň prenosu tepla z takého zariadenia je cyklická. Môže sa pohybovať v rozmedzí 3/5 ° za deň.
4. Existujú dva spôsoby kompenzácie nevýhod kotla na tuhé palivá.. Do vykurovacieho okruhu je možné integrovať tepelný akumulátor (zásobník) s kapacitou 2/10 m3. Alebo predĺžiť obdobie spaľovania paliva, čím sa zvýši jeho návrat energie a zníži sa počet pecí. To sa dá dosiahnuť pomocou zariadení (napríklad termoblokov), ktoré znižujú prívod kyslíka do kotla.
5. Ak má budova dodávku plynu, bude najvýhodnejší a najvýhodnejší plynový kotol. Moderné modely takýchto zariadení majú vysokú úroveň bezpečnosti a účinnosti (90/95%). Vďaka lacnému nosiči energie ušetríte až 30% peňazí vyčlenených na poskytnutie paliva.

Venujte pozornosť! Ak máte možnosť vyčleniť samostatnú miestnosť pre kotolňu, môžete vybrať ohrievač s otvoreným krbom. Takéto jednotky sú lacnejšie. Ak takáto možnosť neexistuje, kúpte si analógový uzáver s uzavretým ohrievačom.

Výkon jednotky

Účinnosť kotla ovplyvňuje účinnosť vykurovania a pohodlie teplotného režimu v dome. Ak má nedostatočný výkon, v miestnostiach bude v pohode. Pri príliš vysokých rýchlostiach jednotka spotrebuje veľa paliva.

Pri výpočte vykurovacieho výkonu chaty berte do úvahy:

• priestor miestnosti (S);
• špecifická kapacita jednotky na 10 m3 miestnosti (Wu).

Posledný parameter je nastavený koeficientom, ktorý sa líši v závislosti od oblasti lokality lokality.

Hustota výkonu je teda:

• pre juh Ruska - 0,7 / 0,9 kW;
• pre centrálne regióny krajiny -1,2 / 1,5 kW;
• pre severnú časť Ruskej federácie - 1,5 / 2 kW.

Požadovaný výkon jednotky (Wk) sa vypočíta podľa vzorca: Wk = S • Wu: 10.

V životných podmienkach sa pre pohodlnosť výpočtov často používa priemerná hodnota špecifického výkonu na jednotku. Na tomto základe sa vyberá požadovaná výkonnosť kotla vo výške 10 kilowattov na 100 m2 miestnosti.

Systémový diagram

1. Rozloženie vykurovacieho systému závisí od plochy chaty. Jeho gravitačný náprotivok (prirodzený obeh chladiacej kvapaliny) nie je schopný účinne vykurovať budovu s rozlohou väčšou ako 100 m2. Je to spôsobené malou tepelnou zotrvačnosťou siete.

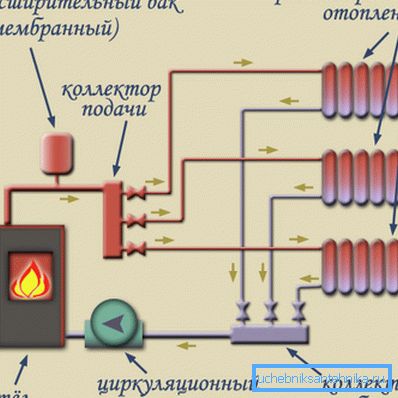

2. V prípade hromadnej chaty musíte vybrať systém s núteným obehom. Vykonávajú sa pomocou čerpadiel, ktoré tlačia chladiacu kvapalinu a urýchľujú jej tok pozdĺž obrysov.
3. Aby sa predĺžila životnosť jednotky, môže byť namontovaná na vratnú vetvu rúrok prichádzajúcich z batérií do kotla. Takže čerpadlo uložíte z pôsobenia veľmi horúcej chladiacej kvapaliny.

Venujte pozornosť! V zime sú čerpadlá prevádzkované takmer nepretržite. Na tomto základe musí byť zakúpené zariadenie spoľahlivé, odolné, tiché a má malú spotrebu energie. Veľa moderných vykurovacích kotlov má už zabudované čerpadlá.

Vlastnosti potrubia

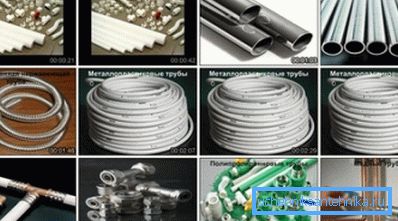

Ohrievacie potrubia sú rozdelené do dvoch veľkých skupín, môžu byť:

• kov: čierna oceľ, pozinkovaná, oceľ-nehrdzavejúca oceľ, meď;
• plast: polyetylén, polypropylén, kombinovaný (hliník + plast).

O typoch potrubí

Nižšie sú uvedené niektoré funkcie týchto produktov.

1. Rúrky z čiernej ocele sú hrdzavé. Okrem toho pri montáži potrubí vlastnými rukami je potrebné zváranie.
2. Galvanizované výrobky sú ušetrené z týchto nevýhod. Neodvetľujú sa, môžete ich pripojiť pomocou závitových tvaroviek.
3. Ak sa rozhodnete skryť sieť v stenách, najlepšou možnosťou je použiť medené rúry. Sú spájané v systéme s pájkou obsahujúcou striebro pomocou vysokoteplotného spájkovania.

Takéto výrobky môžu odolávať tlakom do 200 atmosfér a teplotám chladiva až do +200 stupňov. Ich používanie zaručuje trvanlivosť a spoľahlivosť potrubia po mnoho desaťročí. Nevýhody výrobkov - vysoká cena a zložitá inštalácia.

1. Nevýhody kovových výrobkov chýbajú polymérové ​​náprotivky. Najspoľahlivejšie z nich sú hliníkové plastové rúry. Skladajú sa z hornej a spodnej vrstvy, medzi ktorými je lepená hliníková fólia.

Hlavné výhody takýchto potrubí:

• vysoká úroveň pevnosti;
• ochrana pred difúziou kyslíka, ktorá predlžuje životnosť siete a chráni ju pred koróziou;
• malé množstvo hydraulického odporu;
• antistatické;
• jednoduchá inštalácia;
• pomalý nárast ložísk na vnútorných stenách a ich nevýznamnosť.

Kovové plastové potrubia je možné inštalovať bez zvárania pomocou závitových pripojení. Táto okolnosť zjednodušuje a znižuje náklady na montážne práce.

1. Nemenej spoľahlivé výrobky vyrobené zo zosieťovaného polypropylénu. Môžu odolávať predĺženému ohrevu na +100 stupňov.

Typy zapojenia

Počet potrubí potrebných na usporiadanie vykurovacieho systému závisí od zvoleného typu vedenia.

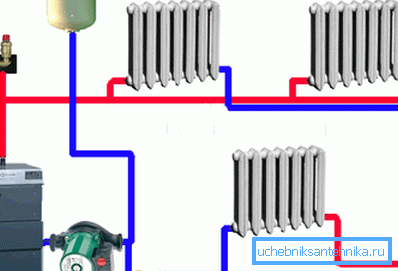

1. Dvojrúrkový systém umožňuje efektívne ohrievať aj veľmi veľké miestnosti. Ak je systém vybavený termostatmi, bude možné nastaviť teplotné podmienky vo všetkých miestnostiach samostatne.

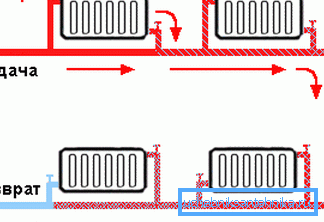

1. Hlavnými výhodami jednorúrkového vykurovacieho systému sú jednoduchosť dizajnu, jednoduchosť a nízke náklady na inštaláciu.

Výpočet vykurovacích zariadení

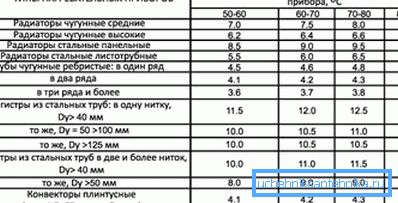

Prenos energie z chladiacej kvapaliny do miestnosti sa vykonáva pomocou vykurovacích zariadení.

Existujú takéto typy:

• konvekčné alebo rebrované náprotivky;
• radiačné zariadenia, predstavujú infračervené žiariče;
• radiačné konvekčné zariadenia (radiátory všetkých druhov).

V našej krajine, najbežnejšie topenie zariadenia - sekčné radiátory.

Pokyn upozorňuje, že pred ich inštaláciou bude potrebné vypočítať počet sekcií potrebných pre každú izbu.

1. Pri výpočtoch potrebujete poznať tepelnú účinnosť jednej sekcie chladiča. Je rozdelená na 100. Existuje aj ďalší spôsob - zistiť, ktorú oblasť môže byť vykurovaná jednou časťou. A potom, poznať priestor celej miestnosti, je ľahké vykonať potrebné výpočty.
2. Štandardom sa považuje výška miestností 2,7 m.
3. Uveďme príklad. Výkon tepelného výkonu úseku sa rovná 190 W (vždy ho udávajú výrobcovia). Rozdelením tejto hodnoty o 100, dostaneme priestor 1,9 m2, ktorý môže byť ohrievaný jednou sekciou. Z toho vyplýva, že pre miestnosť s rozlohou 20 m2 bude potrebný radiátor pozostávajúci z prvkov (20: 1,9) 10,52 a zaokrúhlený - od 11.
4. Keď má miestnosť prístup na balkón alebo je koniec, počet sekcií je žiaduce, aby sa zvýšil o 2/3.

záver

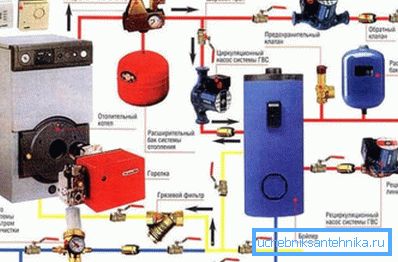

Ak chcete vytvoriť efektívny systém vykurovania v chate, budete musieť starostlivo vypočítať všetky jeho parametre. Výpočty pre domáce priestory nie sú také zložité a môžete ich urobiť sami. Videá v našom článku vám s tým pomôžu.
