Ako vypočítať radiátor na podlahovom priestore - obytný alebo priemyselný? V tomto článku budeme čitateľovi oboznámiť s niekoľkými algoritmami rôznej zložitosti a prezentovať referenčné údaje pre referenčné účely. Tak choď.

Etapy výpočtov

Vlastne sú len dva.

1. Spočiatku je odhadovaná potreba priestoru v tepelnej energii.
2. Potom sa v závislosti od konkrétnej hodnoty tepelného toku (na úsek, na vykurovacie teleso atď.) Vypočíta počet zodpovedajúcich obrysových prvkov.

Zadajte: v sieti nájdete veľké množstvo tabuliek a kalkulátorov, ktoré priamo odvodzujú počet úsekov z oblasti. Avšak presnosť takýchto výpočtov je zvyčajne nízka, pretože úplne ignorujú ďalšie faktory, ktoré zvyšujú alebo znižujú tepelné straty.

Výpočet výkonu

Schéma 1

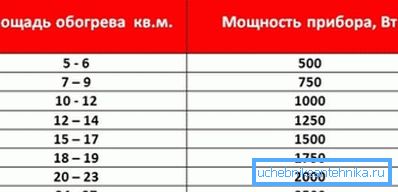

Najjednoduchšia schéma je prítomná v sovietskom SNiP pred polstoročím: výkon vykurovacieho radiátora na izbu sa vyberá vo výške 100 wattov / 1 m2.

Algoritmus je jasný, extrémne jednoduchý a nepresný.

Prečo?

• Skutočné tepelné straty sú veľmi odlišné pre extrémne a stredné podlažia, pre rohové byty a izby v strede budovy.
• Závisia od celkovej plochy okien a dverí, ako aj od štruktúry zasklenia. Je jasné, že drevené rámy s dvojsklami poskytujú oveľa väčšie tepelné straty ako trojité zasklenie.
• V rôznych klimatických pásmach sa stratí aj tepelné straty. V cene -50 C bude samozrejme potrebovať viac tepla ako v +5.
• Nakoniec výber radiátora podľa priestoru miestnosti znemožňuje výšku stropu; Spotreba tepla v stropoch s výškou 2,5 a 4,5 metra sa značne líši.

Schéma 2

Odhad tepelnej energie a výpočet počtu sekcií radiátora podľa objemu miestnosti poskytuje výrazne vyššiu presnosť.

Tu sú pokyny na výpočet výkonu:

1. Základné množstvo tepla sa odhaduje na 40 wattov / m3.
2. Pre rohové priestory sa zvyšuje o 1,2 krát, pri extrémnych podlažiach - o 1,3, pri súkromných domoch o 1,5.
3. Okno pridáva 100 wattov na potrebu tepla miestnosti, dvere na ulicu - 200.
4. Zavádza sa regionálny koeficient. Je to rovnaké:

Urobme príklad vlastnými rukami, aby sme našli potrebu tepla v rohovej miestnosti s rozmermi 4x5x3 metrov s jedným oknom v meste Anapa.

1. Objem miestnosti je 4 * 5 * 3 = 60 m3.
2. Základná potreba tepla sa odhaduje na 60 * 40 = 2400 wattov.
3. Vzhľadom na to, že miestnosť je uhlová, používame koeficient 1,2: 2400 * 1,2 = 2880 wattov.
4. Okno zhoršuje situáciu: 2880 + 100 = 2980.
5. Mierne podnebie Anapa vytvára vlastné úpravy: 2980 * 0,8 = 2384 wattov.

Schéma 3

Obe predchádzajúce schémy sú zlé, pretože ignorujú rozdiel medzi rôznymi budovami z hľadiska izolácie stien. Medzitým v modernom energeticky úspornom dome s vonkajšou izoláciou a v tehlovej dielni s jednodielnym presklením bude tepelná strata mierne odlišná.

Radiátory pre priemyselné priestory a domy s neštandardnou izoláciou možno vypočítať pomocou vzorca Q = V * Dt * k / 860, v ktorom:

• Q - výkon vykurovacieho okruhu v kilowattoch.
• V - vyhrievaný objem.
• Dt je vypočítaná teplotná delta s ulicou.

Upozorňujeme, že izbová teplota je prevzatá z hygienických noriem alebo technologických požiadaviek; ulica sa odhaduje podľa priemernej teploty za najchladnejších 5 dní zimy.

• k - koeficient ohrevu. Kde získate svoje hodnoty?

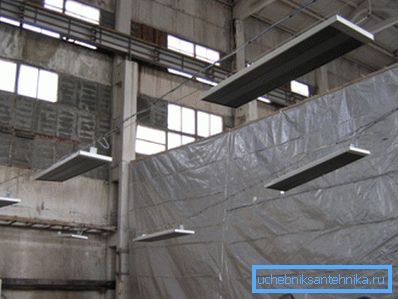

Dovoľte, aby sme v tomto prípade sprevádzali výpočtový algoritmus s príkladom - vypočítame tepelnú energiu, ktorú by mali mať radiátory výrobnej miestnosti o rozlohe 400 metrov štvorcových s výškou 5 metrov, s hrúbkou tehlovej steny 25 cm a jedným zasklením. Tento obrázok je typický pre priemyselné zóny.

Súhlasíme s tým, že teplota najchladnejšieho päťdňového týždňa je -25 stupňov Celzia.

1. Pri výrobných dielňach sa dolná hranica prípustnej teploty považuje za +15 C. Takže Dt = 15 - (-25) = 40.
2. Koeficient tepelnej izolácie sa rovná 2,5.
3. Objem miestnosti je 400 * 5 = 2000 m3.
4. Vzorec má formu Q = 2000 * 40 * 2,5 / 860 = 232 kW (zaokrúhľovanie).

Výpočet vykurovacích zariadení

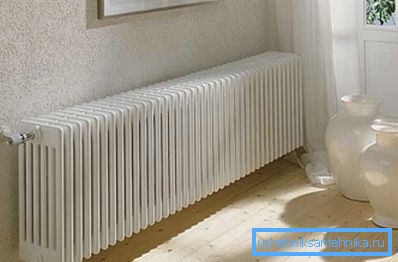

Odliatky z hliníka a bimetalu, oceľové rúrkové, panelové a doskové radiátory, rovnako ako konvektory sú široko používané v obytných priestoroch na vykurovanie.

Ako zistiť tepelný výkon každého zariadenia?

Pre panely, konvektory, neoddeliteľné trubicové batérie a dosky sa môžete sústrediť len na charakteristiky poskytnuté výrobcom. Sú vždy prítomné v sprievodnej dokumentácii alebo na webovej stránke výrobcu.

Pre sekčné batérie so štandardnou (500 mm) vertikálnou veľkosťou môžete zaostriť na nasledujúce hodnoty tepelného toku:

• Liatinová časť - 140-160 wattov;

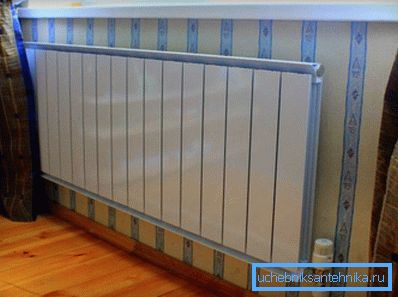

• hliník - 180-200;

• Bimetallic - 170-190.

Dôležitý bod: menovitý výkon je indikovaný pre 70-stupňový rozdiel medzi chladičom a vzduchom v miestnosti. Ak je rozdiel polovičný, špecifický prenos tepla sa zníži o rovnaké množstvo.

Preto s potrebou tepelného výkonu 2,3 ​​kW, hliníkový chladič (200 W / sekcia) by mal mať 2300/200 = 12 (so zaoblením).

Špeciálny prípad

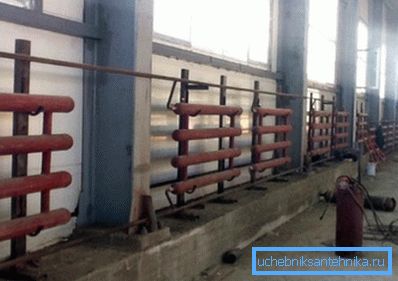

Typické vykurovacie radiátory pre priemyselné priestory sú oceľové zvárané registre. Nízka cena materiálu spolu s vysokou pevnosťou ich robí oveľa atraktívnejšími ako iné riešenia.

Ich výkon sa dá vypočítať pomocou nasledujúceho algoritmu:

• Pre jednu vodorovnú rúrku sa rovná Q = 3,14xD * L * 11,63 * Dt, kde D je priemer potrubia v metroch, L je jeho dĺžka v metroch a Dt je teplotná delta medzi miestnosťou a chladiacou kvapalinou.
• V horizontálnom registri s viacerými rezmi sa na výpočet úsekov od druhého použije faktor 0.9.

Preto 10-metrový regál s jedným prierezom s priemerom 250 mm pri zahrievaní s prehriatou parou (20 ° C) a pri teplote v dielni 15 ° C poskytne teplo 3,14 x 0,25 x 10 x 11,63 * (200-15) = 16,889 wattov.

záver

Ako vidíte, použité výpočtové schémy sú relatívne jednoduché a úplne zrozumiteľné aj pre osoby, ktoré ďaleko od navrhovania vykurovacích systémov. Dodatočné tematické informácie môžu byť zvyčajne uvedené v videu v tomto článku. Veľa šťastia!
