Výpočet bimetalických radiátorov pre plochu, objem a pre

Aký je výpočet bimetalických radiátorov na ploche obydlia? Ako vypočítať počet sekcií potrebných na vykurovanie domu alebo bytu s neštandardnou výškou stropu? V našom článku sa pokúsime nájsť odpovede na tieto a niektoré ďalšie otázky.

Etapy výpočtu

Výpočet bimetalických častí vykurovania sa skladá z dvoch etáp:

1. Odhad potreby tepelnej kapacity;

Poznámka: podľa oblasti sa dá vypočítať iba so štandardnou (zodpovedajúcou súčasnej SNiP) izolácii obálok budov a štandardnou výškou stropu 2,5 metra. V iných prípadoch je systém vyrovnania značne komplikovaný.

1. Prepočítanie tepelnej energie v počte úsekov berúc do úvahy tepelný tok zodpovedajúci jednej časti.

Prietok tepla do sekcie

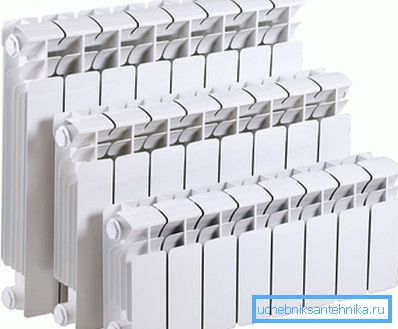

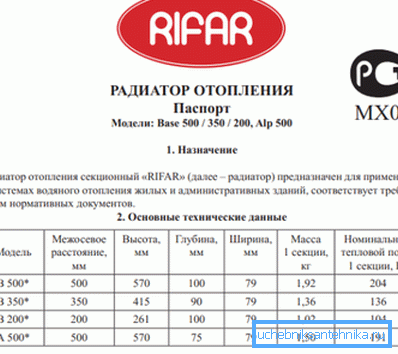

Začnime s jednoduchšou úlohou. Výpočet časti bimetalového radiátora naznačuje potrebu referenčných údajov - tepelný tok pre jednu časť. Tu sú odhadované hodnoty pre rôzne veľkosti ohrievačov:

Avšak, ako je obvyklé v takýchto prípadoch, trik je v podrobnostiach.

• Výrobcovia uvádzajú hodnotu toku tepla pre teplotu chladiacej kvapaliny pri teplote 90 ° C pri teplote vo vyhrievanej miestnosti +20 ° C (Dt = 70 ° C). Náklady na zníženie teploty chladiacej kvapaliny na + 55 ° C (Dt = 55 ° C) sú dvojnásobné zníženie výkonu;

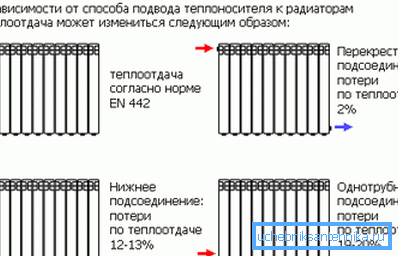

• Pri bočnom pripojení radiátora a jeho značnej dĺžke sa výkon koncových sekcií (po 10.) zníži o 10 - 40%;
• Pripojenie zo spodnej strany do spodnej časti spôsobí zníženie výkonu prierezu o 10 - 13%, ale zaručuje rovnomerné zahrievanie po celej dĺžke.
• Pri diagonálnom pripojení na ľubovoľnej dĺžke batérie bude prenos tepla o 2-3% nižšie ako nominálny.

• Sťahovanie koncových častí počas niekoľkých rokov znova zníži ich prenos tepla o 1,2 - 1,5 krát;
• Nakoniec, inštalácia ohrievača do výklenku alebo krabice bude tiež mať škodlivý vplyv na účinnosť vykurovania.

Tip: Výpočet výkonu sa najlepšie vykoná s bezpečnostným faktorom 1,2. Nadbytočný výkon môže byť znížený tým, že zariadenie dôjde k ubúdaniu kužeľového ventilu alebo tepelnej hlavy.

režimy

Jednoduchý výpočet plochy

Výpočet plochy bimetalových radiátorov je veľmi jednoduchý:

1. Na 1 m2 vykurovaného priestoru v projekte sa kladie tepelná energia 100 wattov;

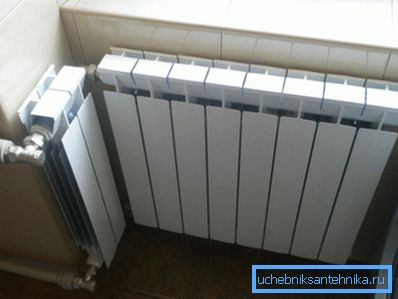

2. Pre chladné a teplé oblasti krajiny sa používa korekčný faktor (od 0,7 pre územie Krasnodar až po 2,0 pre Chukotku a Yakutia). Takže pre 15 metrovú izbu na území Khabarovského územia (regionálny koeficient 1,6) bude trvať 15 * 100 * 1,6 = 2400 wattov tepla. S výkonom sekcie 180 wattov bude ich minimálne množstvo 2400/180 = 14 (so zaokrúhľovacími) kusmi.

Zaujímavé: typická kalkulačka na výpočet bimetalických vykurovacích radiátorov na webových stránkach predajcov alebo výrobcov používa len taký výpočtový algoritmus. Ďalšie faktory, ako napríklad stupeň izolácie budov alebo výšky stropov, sú veľmi zriedkavé.

Výpočet podľa objemu

Je zrejmé, že s výraznou výškou stropov v byte sa bude dramaticky zvyšovať potreba tepla: čím väčší je objem vzduchu, tým vyššia tepelná energia bude potrebná na jeho ohrev na teplotu, ktorá spĺňa hygienické normy.

V prípade miestností s neštandardnou výškou sa často používajú niekoľko opravených pokynov, berúc do úvahy množstvo ďalších faktorov:

• Pri 1 m3 objemu v projekte sa položí 40 W tepelnej energie;
• Pre rohové a predné byty v bytovom dome sa používa nulový faktor 1,2 pre extrémne podlahy 1,3;

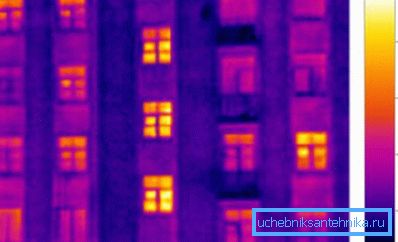

• Do každého okna sa pridá ďalších 100 wattov;

• Rovnako sa zohľadňuje regionálny koeficient (0,7 - 2,0).

Urobme to vlastnými rukami, aby sme vypočítali potrebu tepla miestnosti s jedným oknom umiestneným uprostred bytového domu v meste Jalta (Krym) s rozmermi 4,6 x 5,7 metra a výškou stropu 4,5 metra.

1. Objem miestnosti bude 4,6 * 5,7 * 4,5 = 118 m3;
2. Regionálny koeficient pre Jaltu (priemerná januárová teplota +4 C) je 0,7; Neexistujú žiadne iné korekčné faktory;
3. Potreba tepla bude (118 * 40 + 100) * 0,7 = 3374 wattov;
4. Výpočet počtu úsekov bimetalických radiátorov vykurovania nám poskytne, keď výkonová časť 180 wattov je 19

Spomeňte si: s takou dĺžkou ohrievača je pripojený zo spodu k spodku alebo diagonálne.

Výpočet objemu pre nestandardné otepľovanie

Najobecnejšia schéma, ktorá zohľadňuje objem miestnosti, teplotný rozdiel s ulicou a integrálny koeficient izolácie budovy: Q = V * Dt * k / 860.

S týmto:

• Výkon Q dostaneme v kilowattoch;

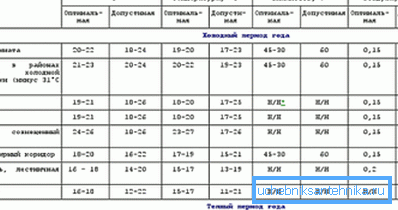

• Ako Dt sa používa rozdiel medzi priemernou vnútornou teplotou (pre obydlie - sanitárnou normou teploty) a priemerným minimom najchladnejšieho mesiaca zimy;

• k je prevzatá z nasledujúcej tabuľky:

Poďme opäť vypočítať potrebu tepla pre našu izbu v Jalte, ale s niekoľkými novými úvodnými:

• Budova nie je izolovaná zvonku a je z tehál. Hrúbka muriva - 500 mm. Dvojité zasklenie;
• Pri sanitárnej norme zimnej teploty v obytnej oblasti +18 C je priemerné minimum v januári v Jalte -3C.

Pripravujeme výpočty.

• Už predtým sme vypočítali objem priestorov - 118 m3;
• Dt sa rovná rozdielu + 18C a -3C - 21 stupňov;
• Prijímame koeficient izolácie rovnajúci sa 1,1;
• Výpočet ako celok bude mať formu Q = 118 * 21 * 1,1 / 860 = 3,16 kW alebo 3160/180 = 18 sekcií.

záver

Ako vidíte, použité výpočtové schémy pre vykurovacie zariadenia sú pomerne rozdielne a predvídateľne dávajú určité odchýlky vo výsledkoch. Získajte viac informácií o tom, ako vypočítať bimetalické radiátory, pomôcť video v tomto článku. Veľa šťastia!
