Vykurovanie a vetranie: normy, pravidlá, vlastnosti

Vykurovacie systémy a ventilačné systémy budov sú vzájomne prepojenou štruktúrou, ktorá by mala poskytovať normalizované meteorologické podmienky a kvalitu (čistotu) ovzdušia v oblasti služieb obytných, administratívnych, rezidenčných a priemyselných budov. Povieme vám, aké požiadavky má systém na vetranie-vykurovanie splniť.

Vykurovacie, ventilačné a klimatizačné systémy (HVAC)

Všeobecné ustanovenia

Výpočet, návrh a inštalácia vykurovania a vetrania sa vykonáva komplexným spôsobom, berúc do úvahy vzájomný vplyv systémov na seba navzájom, ako aj zohľadnenie možnosti kombinácie ich funkcií a šetrenia energie. Prečo sa to tak stane, ukážeme nižšie.

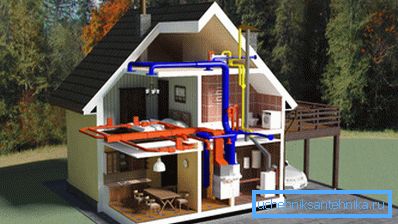

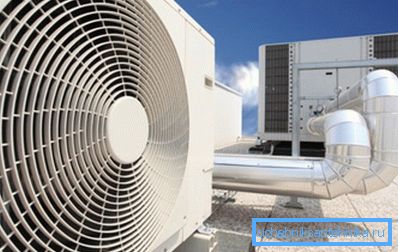

Vetranie, klimatizácia a vykurovanie, tak či onak, sú zamerané na riešenie jedného problému - zabezpečenie potrebnej vnútornej klímy. To znamená, že každý z týchto systémov má vplyv na všeobecné klimatické charakteristiky.

Moderné klimatické systémy, najmä ventilačné a klimatizačné systémy, sú ovládané automatickou spätnou väzbou, to znamená, že klimatické zmeny v oblasti služieb ovplyvňujú nielen inštaláciu, ktorá viedla k týmto zmenám, ale aj zariadenie, ktoré funguje v rovnakej oblasti, ale s mierne odlišnými úlohami.

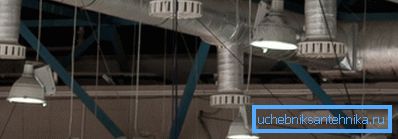

Zvážte napríklad situáciu, v ktorej vykurovacie zariadenia vykurujú vzduch v čase, keď vetranie odstraňuje najhorúcejší vzduch a dodáva chladené prúdy z ulice. Ak obidva systémy neberú do úvahy účinky, ktoré majú na seba, môžeme čeliť režimu, pri ktorom nadmerná ventilácia spôsobí neefektívne vykurovanie alebo energetický odpad.

Na rozdiel od predchádzajúcich období, naša krajina prijala kapitalistickú cestu hospodárskeho rozvoja a teraz spotrebiteľ platí za všetko. Z tohto hľadiska sa otázky energetickej úspory, ktoré sa týkajú vykurovania, klimatizácie a vetrania, stali aktuálnymi.

Najprv treba pamätať na potrebu tepelnej izolácie uzavretých konštrukcií budov a priemyselných priestorov, potrubí a vedení tepla.

Je tiež dôležité vybaviť klimatizačné jednotky flexibilným riadiacim systémom a vysoko kvalitnou automatizáciou, ktorá vám umožní nastaviť prevádzkové režimy všetkých systémov tak efektívne, ekonomicky a adekvátne k prevádzkovým podmienkam. Samozrejme, bez zohľadnenia všetkých faktorov ovplyvňovania, vrátane vzájomného vplyvu systémov na seba, je takáto konfigurácia problematická.

Venujte pozornosť! Ako vidíte, vetranie, vykurovanie a klimatizácia sa považujú za jediný klimatický systém, ktorého všetky uzly sú vzájomne prepojené a navzájom sa ovplyvňujú.

Štruktúra a zloženie

Pre pochopenie fungovania UWC ako celku je potrebné vedieť, ktoré komponenty a zostavy sú zahrnuté do ich zloženia. Je tiež dôležité predstaviť si štruktúru systému a relatívnu polohu prvkov.

Najzložitejšie a najrozsiahlejšie je vetranie.

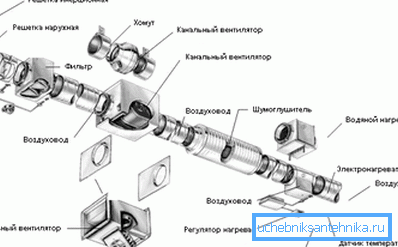

Ak zoberieme do úvahy mechanický nútený systém nasávania a odsávania, môžeme rozlíšiť jeho komponenty:

• Vzduchové potrubia, kanály a bane. Ide o systém ciest, cez ktorý vstup a výfukové plyny. Sú vyrobené z rôznych stavebných materiálov, najčastejšie z kovu;
• Elektrárne - ventilátory a čerpadlá. Zabezpečte pohyb určených objemov vzduchu s určitou rýchlosťou a tlakom;

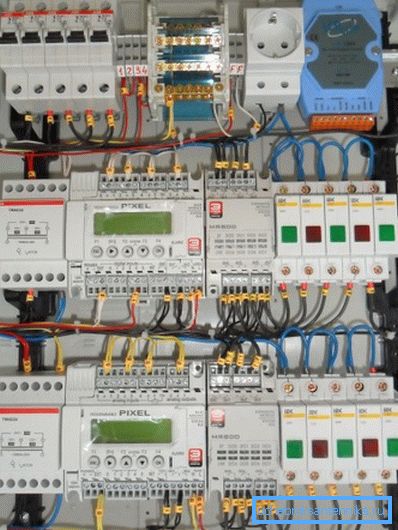

• Riadiaci systém, automatizácia a ochrana. Je to komplex senzorov, regulátorov a vykonávacích mechanizmov, ktoré monitorujú a konfigurujú systém v reálnom čase podľa špecifikovaných programov a režimov prevádzky. Môžu riadiť otáčanie ventilátorov, otváranie a zatváranie ventilov, prevádzku ohrievačov, núdzových vypínačov a ďalšie zariadenia;
• Jednotka na úpravu vzduchu. Tu sa filtrovanie, regenerácia, vykurovanie / chladenie a odvlhčovanie / zvlhčovanie vzduchu vykonávajú pomocou rôznych jednotiek: filtre, ohrievače, rekuperátory a odvlhčovače;
• Ovládací panel s možnosťou manuálneho a automatického nastavenia najdôležitejších parametrov a režimov.

Vykurovací systém môže pozostávať z rôznych jednotiek v závislosti od typu:

• Centrálny systém dodávania chladiaceho média nám umožňuje znížiť jeho zloženie do potrubia a radiátorov;

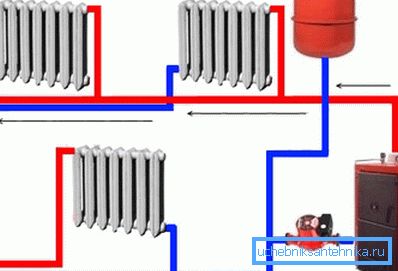

• Samostatný systém okrem potrubí a radiátorov bude vybavený vykurovacím kotlom a obehovými čerpadlami na udržanie požadovaného tlaku a prietoku vody;
• Ohrev dreva je obmedzený na kachle a komínové kanály, ktoré ohrievajú štruktúru domu a vzduch;
• Elektrické vykurovanie bude pozostávať z energetických systémov, vodičov a ohrievačov. Posledne uvedený môže byť s kvapalnou chladiacou kvapalinou (olej a voda) s žiarovkovou špirálou s rúrkovým elektrickým ohrievačom (ohrievačom) alebo infračerveným reflektorom;
• Samostatný druh centrálneho alebo samostatného vykurovacieho systému sa môže považovať za systém "teplej podlahy", pretože podlahový poter hrá úlohu radiátora.

V závislosti od konštrukcie a logiky prevádzky HVAC sa môže použiť na ohrev prívodného vzduchu, pre ktorý je možné použiť teplonosné médium z vykurovacieho systému. Vetracie toky sa často používajú aj na vykurovanie miestností, napríklad v športových areáloch je možné vidieť tepelnú clonu v predsieni pri vchode, ktorý je prenášaný veľa horkého vzduchu a pary odstránenej z bazéna.

Nakoniec, rekuperácia tepla využíva teplo odvádzaného vzduchu na ohrev prívodnej hmoty, čo tiež ovplyvňuje teplotu vzduchu v miestnosti a šetrí energiu na vykurovanie.

Klimatizácia je samozrejme zahrnutá do klimatického systému úplne. A čiastočne je to vetranie a čiastočne vykurovanie / chladenie, keď je klimatizácia zapnutá, mení sa režim prevádzky všeobecného vetrania.

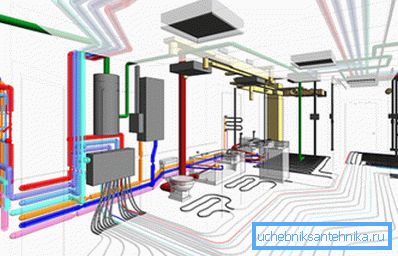

Venujte pozornosť! V moderných schémach HVAC môžu byť niektoré uzly bežné a funkcie iných môžu byť duplikované a zameniteľné. Vo všeobecnosti predstavujú jednotný klimatický systém.

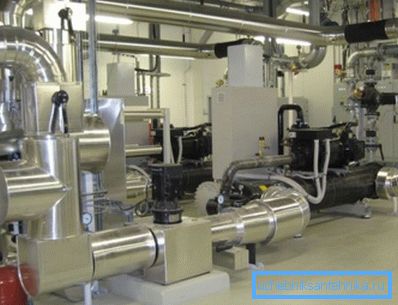

Vzhľadom na to, že cena zariadení pre moderný klimatický systém je veľmi vysoká, je žiaduce, aby projekt a inštalácia vykonali odborníci a kvalifikovaní odborníci. Malo by byť zrejmé, že na dosiahnutie rovnakých výsledkov zo strany síl nezávislých jednotiek by sa náklady museli zvýšiť.

Regulačné požiadavky

Gosstroja Ruskej federácie prijala v roku 2004 SNiP na vykurovanie a vetranie pod číslom 41-01-2003, reguluje a určuje pravidlá a predpisy, ktoré musia klimatické zariadenia spĺňať.

Všeobecné ustanovenia dokumentu vyžadujú súlad s viacerými technickými parametrami:

1. Normy meteorologických podmienok a čistoty vzduchu v servisnej zóne vnútri priestorov obytných a administratívnych budov. GOST pre tento typ konštrukcií má číslo 30494 a existuje aj dokument SanPin 2.1.2.1002 o kvalite ovzdušia;
2. Normy meteorologických podmienok a čistoty vzduchu v oblasti údržby vnútri výrobných, laboratórnych a skladovacích zariadení podľa GOST 12.1.005 alebo SanPin 2.2.4.548;
3. Normy o zaťažení hlukom a vibráciami z prevádzky zariadení pre vzduchotechnické systémy a vonkajšie zdroje podľa SNiP 23-03. Pre systémy núdzového a bez dymu v súlade s normou GOST 12.1.003 by hladina hluku v miestnostiach so zariadením nemala presiahnuť 110 dBA s pulzným charakterom hluku - nie viac ako 125 dBA;
4. Normy ochrany a ochrany ovzdušia pred škodlivými vetracími emisiami;
5. Normy udržateľnosť vykurovania, vetrania a klimatizácie;
6. Normy pre požiarnu a výbušnú bezpečnosť klimatických zariadení.

Venujte pozornosť! Všetky použité potrubia, vzduchové potrubia, tepelné izolácie a vykurovacie a ventilačné zariadenia by mali byť vyrobené z materiálov schválených na stavbu. Všetky materiály, ktoré podliehajú povinnej certifikácii, musia mať k ich použitiu podklady.

Osobitná pozornosť sa venuje bezpečnosti. Všetky UWC by mali byť navrhnuté s prihliadnutím na bezpečnostné požiadavky obsiahnuté v regulačných dokumentoch orgánov dohľadu, ako aj požiadavky výrobcu zariadení, materiálov a príslušenstva, ak tieto požiadavky nie sú v rozpore s týmito pravidlami a predpismi.

Navyše chladiaca kvapalina v systémoch vnútorného vykurovania by mala mať teplotu o 20 ° C nižšiu ako teplota samovznietenia plynov, aerosólov a iných látok v miestnosti.

Zároveň by teplota nemala prekročiť maximálne hodnoty uvedené v technickej dokumentácii ventilov, materiálov a zariadení, ako aj hodnoty špecifikované ako maximálne v týchto pravidlách a predpisoch.

Ak teplota vody vo vnútri potrubia alebo radiátora prekročí 105 ° C, potom sú potrebné opatrenia na zabránenie varu. Ak teplota prístupných povrchov presiahne 75 stupňov, povrchy by mali byť chránené ploty alebo tepelnou izoláciou, najmä pokiaľ ide o zariadenia dennej starostlivosti.

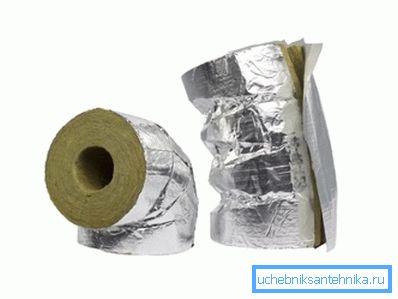

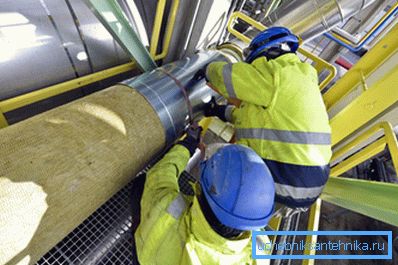

Teplota povrchu tepelnej izolácie by nemala prekročiť 40 ° C, zatiaľ čo by mala poskytnúť:

• Ochrana proti vypáleniu;
• Tepelná strata nepresahujúca povolenú hodnotu;
• Ochrana proti kondenzácii;
• Ochrana chladiacej kvapaliny pred mrazom, ak je potrubie umiestnené v nevykurovaných alebo chladených miestnostiach.

Mali by ste tiež izolovať horúce povrchy ventilačných a vykurovacích zariadení, komínov, potrubí a potrubí nachádzajúcich sa v priestoroch. Na povrchu tepelnej izolácie by mala byť teplota o 20 ° C nižšia ako teplota vznietenia plynov, aerosólov a prachu v miestnosti.

Pre izoláciu prijatý SNiP 41-03.

Priestor vzduchových potrubí s horľavými a výbušnými látkami potrubím je možný len vtedy, ak je pozorovaný rozdiel 20 ° C medzi teplotou vzplanutia látky a teplotou povrchu potrubia. Ak je bod vzplanutia pod 170 ° C, takáto križovatka je neprijateľná.

Systémy vykurovania vzduchu by pri opúšťaní rozvádzača nemali vytvárať prietok, ktorý je teplejší ako 70 ° C. Vzduchotepelné závesy na vonkajších dverách sú obmedzené na 50 ° C a na vonkajšie otvory a brány - 70 ° C.

Venujte pozornosť! Pri vykurovaní a vetraní priestorov sa akceptujú parametre mikroklíma podľa GOST 12.1.005, GOST 30494, SanPin 2.2.4.548 a SanPin 2.1.2.1002. Štandardy pre studené a teplé obdobia roka, ako aj pre rôzne miestnosti sú uvedené v tomto dokumente.

Údržba vykurovacích a ventilačných systémov zabezpečujú profesionálne tímy s vlastnou pohotovostnou expedíciou.

záver

Vetranie a vykurovanie sú jediným klimatickým systémom, ktorý je navrhnutý s prihliadnutím na vzájomnú závislosť týchto funkcií. Parametre systémov HVAC sú štandardizované a regulované množstvom úradných dokumentov, v ktorých sa venuje osobitná pozornosť bezpečnosti. Videá v tomto článku dopĺňajú to, čo bolo povedané s vizuálnymi informáciami.
