Vykurovacie systémy: prehľad populárnych schém a funkcií ich

Zdá sa, čo môže byť ťažké pri budovaní klimatickej siete? Podľa väčšiny ide buď o vykurovací bod vykurovacieho systému alebo o individuálny kotol, ktorý ohrieva teplonosnú kvapalinu. Potom voda alebo nemrznúca zmes cez potrubie vstupuje do radiátorov, kde sa uskutočňuje sekundárna výmena tepelnej energie so vzduchom v miestnosti.

Ale za vonkajšou jednoduchosťou sú veľmi zložité technické riešenia, ktorých návod na obsluhu a údržbu trvá viac ako tucet strán.

Metódy ohrevu chladiacej kvapaliny

Centrálne teplo

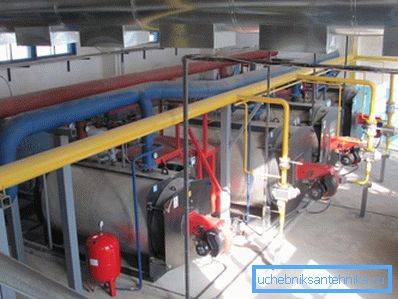

Pomocou centralizovaných kotlov sa ohrieva nosič tepla, ktorý sa potom dodáva obyvateľom mestských bytov. Aj tento typ vykurovania je niekedy organizovaný v chatových osadách.

Klimatické systémy s centralizovaným zásobovaním vodou majú tieto vlastnosti:

• vykurovacie zariadenie sa nachádza v špeciálne vybavenej budove a ohrieva vodu určenú pre veľký počet spotrebiteľov;
• na dodávanie kvapaliny príjemcom sa používajú vykurovacie linky, ktoré sú zvyčajne uložené v podzemných kanáloch;
• Nastavenie všetkých parametrov chladiacej kvapaliny (teplota, tlak, fyzikálne a chemické zloženie, rýchlosť vody) je tiež centralizované, koncový užívateľ ich nemôže ovplyvniť.

Samostatné inštalácie

V takýchto systémoch sa vykurovanie vody, ktoré sa potom posiela do radiátorov, vykonáva individuálne pre každý byt alebo dom. Na tento účel je nainštalovaný vlastný vykurovací kotol. Môžete si ho vybrať sami, podľa výkonu a typu použitého paliva.

Existujú tieto odrody:

1. plynový. Najbežnejšia možnosť. Používa sa zemný plyn, ktorý sa dodáva cez trubicové potrubia alebo je uložený v plynových fľašiach alebo v držiaku na plyn. Vykurovací systém s plynovým kotlom je jedným z najúspornejších, ale iba certifikovaní odborníci môžu inštalovať a udržiavať takéto zariadenia.

1. Tuhé palivo. Vynikajúca a lacná možnosť pre domy, do ktorých nie je prinášaný hlavný vodovod. Používané palivo je drevo, lignit, rašelina a tak ďalej. Existujú aj jednotky pracujúce na biomase. S ich pomocou môžete zorganizovať ekologicky najvýhodnejšie vykurovanie.

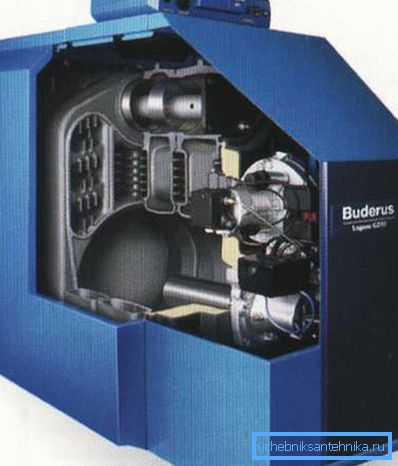

2. Palivový olej. Vykurovacie systémy, ktoré obsahujú kotol na kvapalné palivá, pracujú úplne samostatne a nevyžadujú pravidelné zásahy človeka pri nakladaní paliva. Jedinou nevýhodou je vysoká cena motorovej nafty a potreba priestranného skladovacieho zariadenia pre motorovú naftu.

1. elektrický. Môže sa použiť aj na ohrev chladiacej kvapaliny. Majú vynikajúce spotrebiteľské vlastnosti a technické vlastnosti. Ale palivo - elektrina - je príliš drahé, pretože vykurovací systém nebude ekonomický.

Väčšina elektrických jednotiek sa používa ako dodatočné alebo záložné zariadenie.

Venujte pozornosť! Pri väčších domoch alebo komerčných budovách môže byť inštalovaný dvojfázový vykurovací okruh, ktorý zahŕňa nie jeden, ale dva kotle slúžiace rôznym obrysom klimatickej siete.

Taktiež v súčasnosti prebieha inžinierstvo klimatických systémov využívajúcich alternatívne zdroje energie. Najsľubnejší termosifónový vykurovací systém využívajúci slnečné svetlo.

Rozvoj zariadení je však na takej úrovni, že nie je možné používať tieto zariadenia ako základné. Vytvorená tepelná energia nestačí na to, aby sa domu poskytlo teplo.

Spôsoby kladenia potrubia

Po zaobchádzaní s kotlom môžete prejsť k voľbe rozloženia potrubia. Tu by mali vzniknúť ťažkosti.

Existujú tri hlavné odrody:

1. Jedno potrubie V tomto prípade je pozdĺž obvodu miestnosti vložená trubicová trubica, do ktorej sú poháňané batérie. Schéma inštalácie môže byť postupná (chladiaca kvapalina preteká cez každý vykurovací článok, nemá žiadny iný spôsob) a paralelne (voda preteká potrubím a vstupuje do batérií pomocou odvodňovacích kanálov vedúcich do vstupu a výstupu chladiča).

1. Two-pipe. Tu sú položené dva kanály - jeden pre zásobovanie horúcou vodou, druhý pre návrat chladiacej kvapaliny do vykurovacieho zariadenia. Flexibilnejší systém, ktorý umožňuje presné nastavenie teploty v miestnostiach a umožňuje opravu alebo výmenu radiátorov bez zastavenia prevádzky celého vykurovacieho systému.

Systém dvoch potrubí má dve odrody:

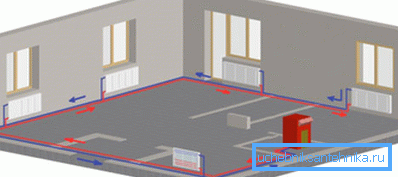

• systém vykurovacieho systému - v tomto prípade dvojica liniek prechádza do poslednej miestnosti, kde je prepojená prepojkou;

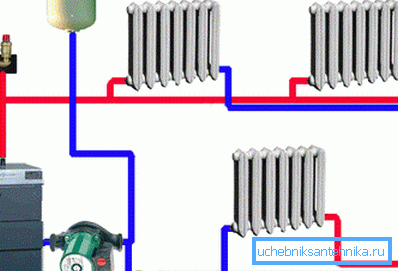

• súvisiaci vykurovací systém - sieť s chladiacou kvapalinou obísť všetky miestnosti a vrátiť sa do kotla.

Druhý typ je vhodnejší: pre jeho výrobu bude potrebných menej materiálov.

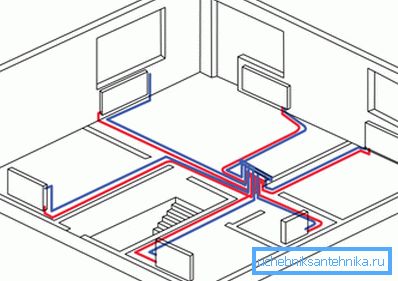

1. rozdeľovač. Chladiaca kvapalina sa dodáva do kolektora, ktorá ju rozdeľuje na každú batériu samostatne. Najviac flexibilný systém, ale inštalácia vyžaduje príliš veľa peňazí.

Problémy s vykurovaním a ich riešením

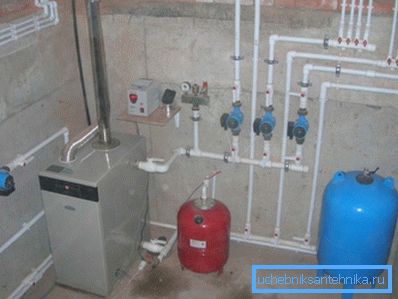

Všeobecné poruchy a bežná údržba

Rovnako ako vaša obľúbená Daewoo Nexia alebo Toyota Prado, vykurovacia sieť vyžaduje pravidelnú údržbu.

Okrem plánovaných technických prác môže vykurovací systém z neočakávaných dôvodov zlyhať:

• expanzná nádoba alebo takzvaná vyrovnávacia kapacita je odtlakovaná alebo hrdzavá;
• hydraulický šok, ktorý vzniká v systéme vykurovania, zničí radiátory;
• vzniká veľký únik, ktorý môže spôsobiť vysúšanie alebo úplné vyprázdnenie vykurovacích potrubí;
• v dôsledku vonkajšieho fyzického nárazu sa potrubie alebo radiátor poškodí atď.

Venujte pozornosť! Ak došlo k poruche v ohrievači (najmä v plyne), v žiadnom prípade by ste ho nemali opraviť sami. Aj keď regulátory alebo teplomer jednoducho zlyhali, tesnenie vysušilo alebo začali prechádzať gélovými tesneniami na tryskách, je potrebné hľadať pomoc odborníkov. Návod na obsluhu vykurovacieho zariadenia priamo zakazuje neoprávnené rušenie prevádzky prístroja.

Aby sa zabránilo problémom počas prevádzky systému, je žiaduce, aby projekt alebo rekonštrukcia, ako aj uvedenie do prevádzky, vykonával špeciálny tím inštalatérov. Na konci práce vypracujete akceptačný a kontrolný doklad systému, ktorý budete musieť podpísať, poskytnúť vám kresbu a pas klimatickej siete a tiež poskytnúť záruku na vykonanú prácu.

V prípade nehody, ak zaplavíte susedov, a vyšetrenie preukáže, že k poruche došlo v dôsledku inštalácie chyby, spoločnosť-dodávateľ bude kompenzovať škody. Dôvodom na podanie žaloby na súd budú dokumenty uvedené vyššie.

Nezávislá inštalácia je tiež žiadúca na vykonávanie pod kontrolou skúseného odborníka, ktorý sa už zaoberal vykurovaním. Okrem toho, nemusíte šetriť peniaze na nákup materiálov, berte len kvalitné potrubia.

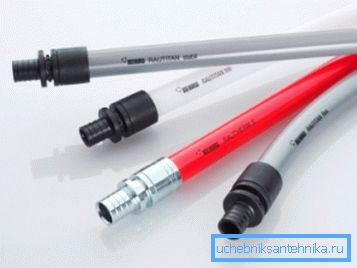

Napríklad osvedčené diely predávané pod ochrannou známkou Rehau. Aj keď ich cena je pomerne vysoká, je to vynikajúca voľba, ktorá vás nebude sklamaná.

Bežná údržba vykurovacích systémov sa môže vykonávať nezávisle. Najčastejšie problémy a riešenia sú uvedené v nasledujúcej tabuľke.

Tip! Mnoho majiteľov autonómnych sietí sa opýta, čo má vyplniť vykurovacia sieť. Najčastejšie voda pôsobí ako nosič tepla, menej často - špeciálna nemrznúca zmes. Ak chcete ušetriť, použite vodu.

Predtým je však potrebné zmäkčiť ho pomocou špeciálnych zariadení alebo riešení. To pomôže zabrániť tvorbe stupnice na potrubiach a predĺžiť čas medzi vypláchnutím systému.

Systém odtlakovania

Najväčší problém pri prevádzke vykurovacích sietí spôsobuje porušenie tesnosti rúr, armatúr, kohútikov, radiátorov a iných zariadení. Úloha tu nie je tak v odstraňovaní problémov, ale v tom, ako nájsť únik.

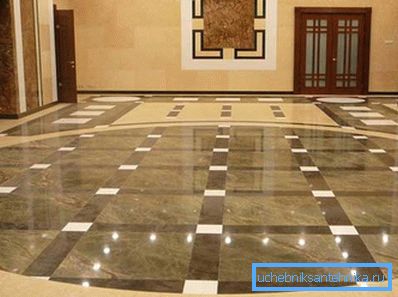

Ak sú rúrky položené otvorene, potrebujete len zapnúť svetlo a vykonať audit. Ale čo robiť, ak je dodávka a spiatočný tok skryté pod poterom a navyše sú položené aj mramorové dosky, na ktoré boli vynaložené obrovské peniaze?

Tu môžete poskytnúť len jednu radu - potrebujete sa chrániť pred únikom dokonca aj v štádiu inštalácie. Preto sa odporúča používať špeciálne rúry (kovový plast alebo z priečneho polyetylénu) a uistite sa, že žiadna zmes nie je vyplnená betónom.

záver

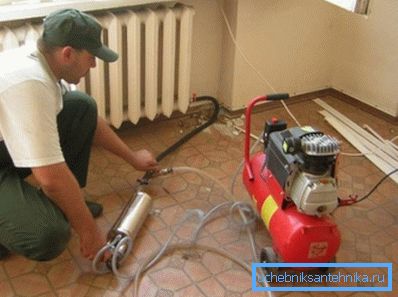

Pravidelné čistenie a napájanie vykurovacieho zariadenia, odstránenie netesností a údržba kotla vám umožní výrazne zvýšiť životnosť klimatickej siete vášho domu. Podrobnejšie s poradím prevádzky inžinierskych sietí obytnej budovy sa môžete naučiť z videa v tomto materiáli.
