Vykurovacie radiátory: typy a princípy výberu

Samostatné a centralizované vykurovanie bytu (súkromného domu) vyžaduje vykurovacie zariadenia, a to by mohli byť ruské, poľské, české, fínske, nemecké alebo talianske vykurovacie radiátory. Všetky z nich pracujú podľa rovnakého princípu, aj keď sa tieto princípy, podobne ako výrobné materiály, môžu značne líšiť v jednej alebo druhej skupine výrobkov tohto typu.

Teraz sa pokúsime podrobne opísať princíp fungovania takýchto zariadení. Povieme o materiáloch a uvidíme tematický videoklip na konsolidáciu materiálu.

radiátory

Všeobecný prehľad

• Na začiatok sa všetky radiátory, ktoré sa používajú na vykurovanie priemyselných, priemyselných, verejných a obytných budov a priestorov, môžu rozdeliť na dva typy - vodné a elektrické (sú to olejové) zariadenia. To znamená, že v prvej kvapaline sa používa ako chladivo (najčastejšie to je obyčajná alebo destilovaná voda s akýmikoľvek prísadami), a v druhom type zariadení sa používa aj kvapalina, ale už to je olej.
• Okrem toho môžu byť vykurovacie radiátory klasifikované ako sekčné, lamelové, rúrkové (stĺpcové) a panelové. Takáto štruktúra ovplyvňuje nielen množstvo chladiva, ktoré má určité zariadenie, ale aj spôsob prenosu tepelnej energie do miestnosti.

• Pri výbere radiátorov na vykurovanie je jedným z hlavných kritérií kov, z ktorého sú vyrobené, pretože na tom závisia aj ich emisie tepla a trhová hodnota. Najobľúbenejšie sa môže nazvať liatina - takéto zariadenia sa nachádzajú v takmer väčšine mestských bytov, ak ich nemení nájomníci za spotrebiče vyrobené z iných materiálov, pretože podľa projektu takmer všetky domy používali liatinu.
• Aj pri vysokom tlaku v systéme sa môže použiť oceľ - radiátor je mimoriadne odolný a dokáže vydržať takmer akýkoľvek tlak, ktorý môže byť v našich systémoch. Má však vážnu nevýhodu - je to náchylnosť ku korózii.
• Najvýhodnejšie a najvýhodnejšie sa môžu nazývať bimetalické radiátory - s nimi bude fungovať aj akékoľvek vykurovanie.. Steny tohto zariadenia pozostávajú z vrstvy ocele potiahnutej hliníkom - takýto dvojitý prípad sa ukáže ako veľmi odolný a má vysoký prenos tepla.
• A nakoniec, autonómne vykurovanie - hliníkové radiátory, ktoré majú vynikajúci prenos tepla a vďaka modernej technológii sú celkom trvanlivé. Napriek všetkým výhodám však majú dve vážne nevýhody - ide o pomerne vysokú cenu a potrebu doplniť systém destilovanou vodou s rôznymi špeciálnymi nečistotami.

Vlastnosti dizajnu

Samozrejme, kvalita vykurovania miestnosti je predovšetkým ovplyvnená zariadením vykurovacieho radiátora, ktoré zahŕňa jeho konštrukčné vlastnosti, kapacitu prenosu tepla, kapacitu a možnosť čistenia z prachu (komplikuje prenos tepla). Sekundárnym faktorom sú náklady na zariadenie a jeho konštrukciu alebo možnosť inštalácie plotu vo forme dekoratívnej mriežky.

Teraz už zvážme, aké faktory určujú vysoký odvod tepla batérie - to je dizajn a materiály, rýchlosť tekutiny v zariadení a rýchlosť jeho umývania vzduchom, teplotný rozdiel medzi batériou a vzduchom v miestnosti, spôsob inštalácie a dokonca aj farbu a zloženie farby.

Treba poznamenať, že špeciálny smalt je vyrobený pre svetlé radiátory, čo môže výrazne znižovať vyhľadávanie, takže farebné zariadenia nie sú len pohyby, ale znakom technickej negramotnosti majiteľov.

Najčastejšie nájdete sekcionálne zariadenia, ktoré môžu byť vyrobené z liatiny, ocele, hliníka alebo dvoch kovov naraz (bimetal alebo oceľ potiahnutá hliníkom). V takýchto zariadeniach dochádza k metóde konvekčného ohrevu.

To znamená, že teplo sa vydáva pomocou vzduchu, ktorý prechádza cez ne - tekutina ohrieva kovový povrch takzvaného akordeónu a vzduch sa zahrieva pri kontakte s kovom a pohybuje sa zhora dole a vstupuje do miestnosti. Treba poznamenať, že ruské zariadenia môžete vždy nájsť za výhodné ceny za predaj.

Takéto zariadenia sú vyrobené z vysoko kvalitnej ocele valcovanej za studena a môžu pozostávať z jedného, ​​dvoch alebo troch panelov, ktoré sú prepojené kovovými platňami a zvyšujú konvekčné zahrievanie vzduchu pohybujúceho sa pozdĺž roviny.

Ukazuje sa, že úzke zariadenia s jedným panelom sú schopné dodávať teplotu len žiarením, ale dva alebo tri panely - kvôli konvekcii, takže porovnanie bude vždy v prospech druhého. Samozrejme, takéto zariadenia majú vyššiu účinnosť ako sekčné a vyrábajú sa s bočnou a spodnou vložkou.

Zdá sa, že trubicové vykurovacie zariadenia sú veľmi podobné prierezovým. Všeobecný dizajn takýchto zariadení je vytvorený na rovnakom princípe: horizontálne kolektory sú prepojené vertikálnymi rúrami alebo stĺpmi, z ktorých vznikol názov určujúci ich typ.

Ale tieto batérie majú výrazný rozdiel - nerozumejú sekciam, preto ich nemožno zvýšiť ani znížiť, inak získajú moderné domáce zariadenia. Tieto konštrukcie sú zvyčajne vyrábané buď z ocele, alebo z liatiny, ktoré sa vo vzhľade vyznačujú jednou, dvomi, tromi alebo štyrmi vertikálnymi rúrkami v rade a nie dvoma, podobne ako sekčné.

materiály

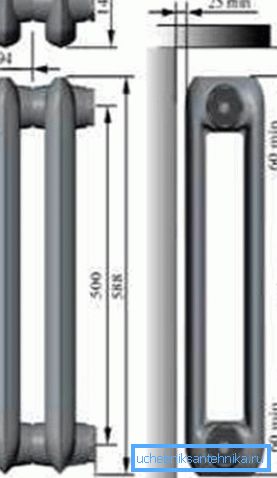

Ak hovoríme o sláve, najvyššie hodnotenie získajú liatinové batérie, ktoré sú známe všetkým obyvateľom výškových budov a dokonca z nejakého dôvodu sa v niektorých prípadoch stále používajú na nezávislé vykurovanie.

Ak hovoríme o podlahovej konštrukcii, sú tam veľmi pohodlné, pretože v prevažnej väčšine bytov je ústredné kúrenie a neexistujú žiadne individuálne merače. Faktom je, že liatina sa dlho ohrieva, ale aj dlhodobo sa vzdáva nahromadenej tepelnej energie - k tomu dochádza v dôsledku hrubých stien prístroja.

Takéto radiátory spravidla odolávajú pracovnému tlaku 9 až 12 barov a lisovací tlak je zvyčajne až 16 barov s maximálnou teplotou vody 110 ° C as tepelným výkonom jednej časti 100-160 W (sprievodné inštrukcie presnejšie určujú tieto parametre). Problém však spočíva v tom, že kvôli veľkej kapacite je potrebné vykurovať viac vody, takže pri nezávislom ohreve sú takéto zariadenia extrémne nevýhodné.

V hornej fotografii vidíte oceľové trubkové PURMO, ale v skutočnosti sa nelíši od toho istého ZEHNDER, DELONGHI alebo iných podobných modelov od iných firiem, preto sa v tomto prípade zaujímame len kovové steny.

Pre panelové radiátory z ocele je pracovný tlak okolo 6-10 barov a pre trubicové je 8-15 barov, čo je dostatočné aj pre vysoké budovy, kde pracovný tlak v systéme dosahuje 8-10 atmosfér. Výkon jedného modelu môže byť rádovo 1200 až 1600 W a maximálna teplota, ktorá nepoškodí integritu zariadenia, môže dosiahnuť 110 až 120 ° C.

Napriek veľkej sile, takéto radiátory sú náchylné na koróziu, ale tento proces je najnebezpečnejší v čase, kedy je voda vypúšťaná zo systému alebo jej časť je vzduchom prenášaná.

Nastáva tu prirodzená chemická reakcia - hrdzavenie kovu (z vnútra nádrže). Najviac zo všetkého je, že plochý radiátor je populárny v oceli a aj keď to je ďaleko od najlepšej možnosti, je napriek tomu ľahké a nízke náklady.

Poznámka. Najvýhodnejšie je inštalácia takého (z oceľového) vykurovacieho telesa s vlastnými rukami v súkromnom dome, kde môžete pridávať antikorózne prísady do vody a dokonca ani vypúšťať systém pre letné obdobie.

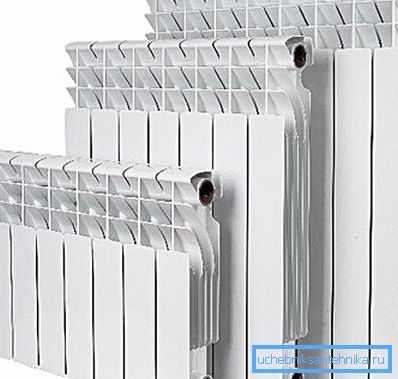

Čisté hliníkové zariadenia majú najvyššie emisie tepla, ktoré môžu byť dva typy - vstrekovanie a vytláčanie, ale nenachádzate ich medzi bežnými výrobcami, napríklad rovnakou spoločnosťou LIDAY, ale takéto výrobky dodávajú západný výrobca a rovnaká Čína.

Dá sa povedať, že hliníkové výrobky tohto druhu sú pre Rusko pomerne neštandardné a výhradné zariadenia, aj keď v poslednom čase začali používať čoraz viac dopytu po autonómnych systémoch, keď je potrebné ich zmeniť alebo nainštalovať iný okruh vo všeobecnosti.

Poznámka. Nebojte sa Číny ako výrobcu - čínske radiátory majú dostatočnú kvalitu a môžu súťažiť s európskymi.

Extruzačné zariadenie pozostáva z silinových trubíc a hliníkového telesa, ktoré sa vytláčajú z extrudéra a nepodliehajú montáži / demontáži.

Ale modely odlievania (výrobcovia sa môžu líšiť) sa vyrábajú oddeleným odlievaním a montážou dielcov, a preto ich výroba umožňuje znížiť a zvýšiť výkon pomocou upevnenia / odskrutkovania profilov. Tieto batérie vydržia pracovný tlak 8-16 bar pri teplote 110 ° C, tepelný výkon 82-212W.

Pri inštalácii samostatných systémov, ako aj v prípadoch, keď je potrebná výmena starých batérií vo výškových budovách, sa často používajú bimetalické radiátory, ktoré nesú všetky pozitívne vlastnosti ocele a hliníka.

Možno, že takéto zariadenia sú v každom ohľade najpraktickejší - majú pracovný tlak 20-50 barov pri teplote 130 ° C (väčšina) a výkon jedného úseku je asi 150-180W.

Steny sú tu odolné voči korózii, takmer bez zotrvačnosti, je veľmi vysoká návratnosť tepla a súčasne je zariadenie odolné voči hydraulickým nárazom. Samozrejme, náklady na takéto zariadenia sú vyššie ako rovnaká oceľ alebo liatina, ale pri autonómnom ohreve výrazne ušetríte na malom množstve úsekov, vody, na ktoré budete musieť byť vykurované, plytvanie zdrojmi energie.

Poznámka. Treba mať na pamäti, že termostaty a ventily sa takmer nikdy nepredávajú s radiátormi. Sú zakúpené samostatne.

kalkulácie

Aby ste predišli akýmkoľvek prekrývaniam pri kúpe sekčných, trubicovitých alebo panelových radiátorov, musíte venovať pozornosť ich výkonu a potom vypočítať množstvo pomocou online kalkulačky alebo ručne vykonaním (druhá možnosť je spoľahlivejšia).

Takže pre izby nie väčšie ako 260 cm pri 10 m² Pre vykurovanú oblasť budete potrebovať 1 kW výkonu zariadenia a ak stropy sú väčšie ako 260 cm, potom sú vypočítané podľa kociek - pre každý kubický meter priestoru je potrebných 41 W tepelnej energie. V dôsledku toho môžete buď vziať do úvahy celkový výkon batérie (pre trubicové a panelové), alebo vypočítať podľa sekcií.

záver

Na záver treba povedať, že v prípade, že sa správne vypočíta ich počet, budú v miestnosti použiteľné akékoľvek viacpolohové a tenké, sekčné a ploché radiátory vykurovania. Ale ak súčasne urobíte dobrý výber kvalitatívnych a technických charakteristík, váš dom bude teplejší a zaplatíte za to menej.
