Vykurovacie radiátory: rozmery a tepelný výkon

Veľkosť vykurovacieho telesa je jedným zo základných parametrov, ktoré určujú výkon tohto zariadenia. Preto pri výbere batérií na inštaláciu v byte alebo v dome je potrebné venovať pozornosť nielen materiálu, z ktorého sú vyrobené, ale aj ich rozmerom.

V našom článku sa budeme zaoberať najdôležitejšími aspektmi tejto voľby, ako aj analyzovať závislosť veľkosti radiátora a jeho tepelného výkonu.

Popis produktu

Konfigurácia batérie

Rozmery radiátorov priamo závisia od ich konštrukcie. A hoci všeobecná schéma batérie zariadenia je takmer vždy rovnaká, rozdiely sú stále prítomné.

Podľa tohto parametra sa rozlišujú tieto skupiny výrobkov:

• čiastkové. Najbežnejší typ vykurovacích zariadení. Konštrukcia pozostáva z niekoľkých samostatných modulov, ktoré môžu byť prepojené v ľubovoľnom počte.

Venujte pozornosť! Návod na používanie sekčných radiátorov často obsahuje charakteristiky (prenos tepla, hmotnosť) nie celého výrobku, ale samostatnej časti. Tento prístup výrazne uľahčuje všetky tepelné výpočty.

• trubkový. Vonkajšie sú podobné tým, ktoré sú sekčné, ale majú úplnú štruktúru. Plutvy takých radiátorov predstavujú kovové rúrky, v ktorých cirkuluje horúca voda alebo iná chladiaca kvapalina. Sú charakterizované pomerne vysokou cenou, ale zároveň sú najefektívnejším vykurovacím zariadením.

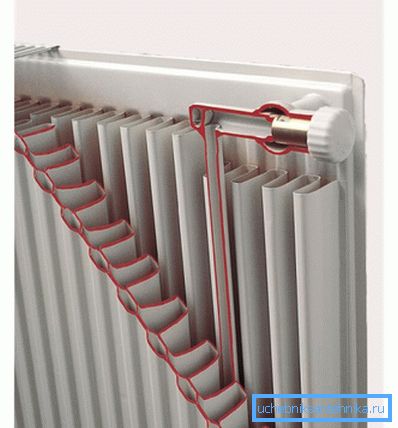

• panel. Predstavuje niekoľko rúr s chladiacou kvapalinou, uzavreté v kovovom puzdre. Zvyčajne majú kompaktné rozmery, ktoré uľahčujú ich inštaláciu v malých typických apartmánoch.

Treba poznamenať, že konfigurácia do značnej miery určuje materiál, ktorý sa používa na výrobu. Takže sekčné modely sú vyrobené buď z liatiny alebo hliníka, a pre väčšinu panelových zariadení používajú oceľ. Pokiaľ ide o trubicové radiátory, môžu byť aj oceľové, ale medené modely sú považované za najproduktívnejšie medzi špecialistami.

Rozmery hlavných odrôd

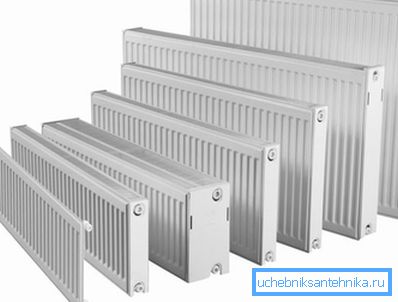

Ako sme uviedli vyššie, veľkosť vykurovacieho zariadenia určuje, koľko tepla bude prenášať do vzduchu v miestnosti. Väčšina výrobcov však vyrába výrobky v rôznych rozmeroch: spravidla v štandardnej, kompaktnej (nízkej) a zväčšenej verzii. Táto rozmanitosť vám umožňuje vybrať batériu pre špecifické požiadavky z hľadiska tepla a polohy.

Venujte pozornosť! Vlastnosti montážneho bodu ukladajú určité obmedzenia na maximálnu veľkosť použitej konštrukcie, ale budeme o tom hovoriť v časti venovanej inštalácii zariadenia ručne.

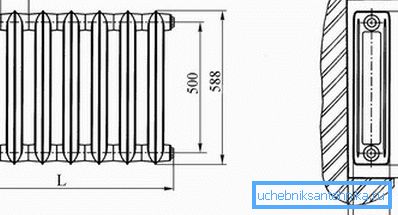

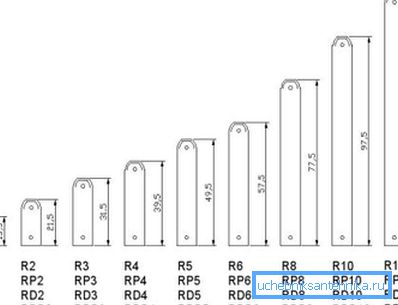

Nižšie je tabuľka, ktorú môžete použiť na určenie veľkosti väčšiny použitých typov radiátorov:

Venujte pozornosť! Táto tabuľka zobrazuje priemerné parametre. Veľkosť vykurovacích radiátorov od rôznych výrobcov sa môže líšiť pomerne silne, pretože ak je pre vás rozhodujúce, aby zodpovedali rozmerom na milimeter, mali by ste vopred študovať funkcie konkrétneho modelu a lepšie je merať zvolenú kópiu pomocou pásky.

Odporúčania pre inštaláciu

Výpočet tepelného výkonu

Ak analyzujeme informácie od výrobcu, je zrejmé, že zariadenia rôznych veľkostí vyžarujú do miestnosti rôzne množstvo tepla. Z tohto dôvodu je potrebné počítať počet sekcií alebo vykurovacích panelov až potom, čo ste si vybrali model na inštaláciu.

Samotný výpočet je dosť jednoduchý:

• Vykurovanie 1 kubický meter životného priestoru vyžaduje 41 wattov energie. V dôsledku toho sa požadovaná kapacita batérie zvýši v pomere k veľkosti miestnosti.
• Objem miestnosti 5 x 5 x 3 m bude teda 75 m³.
• Na vykurovanie budeme potrebovať 3075 wattov.

Vykonajte výpočet najbežnejšie používaných typov radiátorov:

• Tepelné radiátory s priemerným odvodom tepla 120 W / sekcia - 26 sekcií.

Venujte pozornosť! Máme zlomkové číslo - 25,6 - a tak sme ju zaokrúhli.

• Oceľové radiátory (140 W) - 22 sekcií.
• Hliníkové vykurovacie telesá (180 W) - 17 sekcií.
• Bimetalové radiátory (200) - 14 sekcií.

Prirodzene, ak používame zariadenia so zvýšenou výškou, potom ich tepelný výkon bude oveľa vyšší. Podľa toho sa počet sekcií potrebných na vykurovanie priestoru zníži.

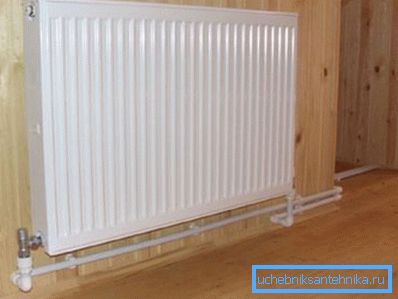

Správna inštalácia

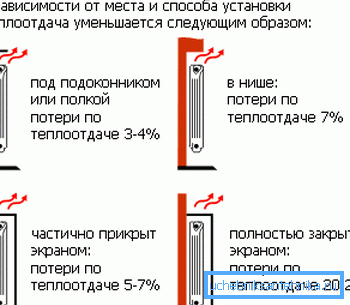

Okrem skutočného výkonu prenosu tepla závisí veľkosť vykurovacieho radiátora, ktorú získavame pre náš dom, aj od toho, kde ho inštalujeme.

• Pre inštaláciu pozdĺž stien a pod parapety s výškou približne 90 cm sa obyčajne nakupujú štandardné batérie. V prierezových zariadeniach sa šírka nastavuje pridaním okrajov a v závislosti od rozmerov, ktoré potrebujeme, musia byť prvotriedne a panelové výrobky.
• Vysoké odrody je možné použiť na voľných stenách. Zvyčajne sú charakterizované zvýšeným odvodom tepla, a preto sú zvyčajne namontované vo veľkých miestnostiach s prebytkom otvoreného priestoru.
• Použitie kompaktných radiátorov s nízkym profilom bude odôvodnené v chodbách a chodbách, ako aj v domoch s veľkými okennými otvormi.

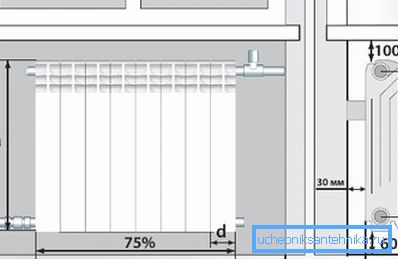

Pokiaľ ide o konkrétne čísla, mali by ste dodržiavať nasledujúce obmedzenia:

• Aby ste zabezpečili neobmedzený príjem studeného vzduchu do vykurovacieho telesa, zariadenie sa nesmie montovať v blízkosti podlahy. Minimálna medzera je asi 60 mm a optimálna - 100 - 150 mm.
• To isté platí aj pre vzdialenosť od horného okraja batérie k okennému prahu. Na to, aby horúci vzduch voľne prenikol do miestnosti, medzera medzi týmito prvkami musí byť aspoň 100 mm.

Venujte pozornosť! Ak používate rozmerový model, potom na okennom parapete potrebujete vytvoriť otvory na uvoľnenie teplého vzduchu a zdobiť ich špeciálnymi mriežkami. Mimochodom, inštalácia takýchto mriežok môže čiastočne vyriešiť problém tvorby kondenzátu na okuliaroch kvôli ich ohrevu.

• Je žiaduce vybrať šírku radiátora tak, aby pokrývala takmer celý okenný otvor (najmenej 75 - 80% vzdialenosti od svahu k svahu). V takom prípade bude zariadenie mať dostatok energie na vytvorenie takzvanej tepelnej opony, ktorá zabráni vzniku prievanu.

záver

Pri výbere veľkosti vykurovacích radiátorov musíte najprv venovať pozornosť tomu, či sú v súlade s úlohou, ktorá stojí pred vykurovacím systémom miestnosti. Ako vidíte, pri výbere a inštalácii batérií existuje niekoľko jemností, takže skôr ako začnete s nákupnými a inštalačnými prácami, mali by ste si pozrieť video uvedené v článku pre viac informácií.
