Vykurovacie pece s vodným okruhom: hlavné typy a spôsob

V tomto článku sa budeme zaoberať tým, čo je pec pre vykurovanie s vodným okruhom, čo je ich pracovný princíp a aké sú jeho dizajnérske prvky. Okrem toho budeme hovoriť o tom, ktoré modifikácie týchto zariadení sú na trhu a ktoré z nich môžu byť vybrané na použitie v dome.

Otázka vykurovania vidiecke domy, chaty a chalupy, každý človek rozhodne pre svoje preferencie, schopnosti a v súlade s charakteristikami staveniska. Bohužiaľ nie je vždy možné inštalovať plynový vykurovací kotol pre plnohodnotnú komfortnú prevádzku, pretože rozvod plynu môže byť umiestnený vo významnej vzdialenosti od domu.

V tomto prípade sa majitelia staveniska snažia tento problém vyriešiť inštaláciou tradičného tehlového kachle s varnou doskou alebo bez nej. Zvyčajne sa varná doska a kúrenisko dostanú do kuchyne, zatiaľ čo zadná strana budovy smeruje do obývacej izby.

Ak je to potrebné, takáto konštrukcia môže byť vybavená množstvom užitočných a funkčných zariadení, ako je napríklad pec na pečenie, pec, miesto na sušenie palivového dreva atď.

Bohužiaľ, pece postavené na staromódnych technológiách sa vyznačujú jednou hlavnou nevýhodou - sú zbavené vodného okruhu, v ktorom by sa chladiaca kvapalina mohla zahriať. Preto potrubia a radiátory nemôžu byť pripojené k týmto vykurovacím zariadeniam a v dôsledku toho nie je možné zabezpečiť rovnomernú teplotu v celom dome.

Ako sa však ukazuje, ak nie je možné pripojiť moderný plynový kotol, nie je potrebné uchýliť sa k staromódnym technológiám, pretože na trhu je široká škála vykurovacích zariadení s vodným okruhom určeným pre iné druhy paliva. Navyše, kachle s ohrevom vody, ak je to žiaduce, môžu byť vyrobené ručne s použitím materiálov, ako sú tehly alebo oceľové plechy.

Princíp činnosti a vlastnosti prevádzky

Klasické aj moderné sporáky na vykurovanie pomocou vodného okruhu zabezpečujú rovnomerné rozloženie tepla v rozptýlených miestnostiach kvôli cirkulácii chladiacej kvapaliny.

Princíp fungovania je nasledovný:

• Palivo zo zásobníka vstupuje do špeciálnej komory, kde sa uskutočňuje zapaľovanie a spaľovanie.
• Nad komorou s otvoreným plameňom je výmenník tepla, ktorý ohrieva a ohrieva vodu. Výmenník tepla pracuje najčastejšie ako register (radiátor v tvare cievky), ktorým prechádza tečúca voda.

V závislosti od počtu okruhov sa určuje počet výmenníkov tepla v peci.

• Ohriata voda opúšťajúca výmenník tepla vstupuje do systému alebo do potrubia.
• Na cirkuláciu chladiacej kvapaliny v systéme môže byť odpálená expanzná nádrž alebo cirkulačné čerpadlo.

Dôležité: Modifikácie vybavené expanznou nádobou sú kategorizované ako energeticky nezávislé zariadenia, zatiaľ čo zariadenia vybavené obehovým čerpadlom naznačujú potrebu konštantného napájania.

Schopnosť automatizovať

V závislosti od konštrukčných vlastností zariadenia a typu použitého paliva môžu byť niektoré továrenské pece vybavené automatizačnými systémami.

Pokyny na používanie takýchto systémov umožňujú automaticky dodávať energiu do spaľovacej komory. Okrem toho sa v určenom čase horák zapálí a nútený vzduch sa dodáva, aby sa vytvoril optimálny tlak.

Dôležité: zariadenia bežiace na zemný plyn a elektrickú energiu môžu fungovať úplne nezávisle od ľudskej prítomnosti počas celej sezóny. Automatizácia jednotiek na tuhé palivá a kvapalné palivá poskytuje samostatnú prevádzku po dobu 1 až 7 dní, po ktorej budete musieť znovu upraviť plán práce.

Výhody a nevýhody

Vykurovanie pece s vodným okruhom je charakterizované množstvom výhod a nevýhod, ktoré je potrebné vziať do úvahy pri výbere správnej možnosti.

Medzi výhody, ktoré poznamenávame:

• performance, dostatočné na vykurovanie vidieckych domov s rozlohou do 150-200m?
• Možnosť výberu vykurovacej pece, pracuje na druhu dostupného paliva a cena, vďaka ktorému je vykurovanie miestnosti nákladovo efektívne;
• Jednoduchosť a spoľahlivosť dizajnu a ako výsledok predvídateľnosti využívania;
• Schopnosť voľby medzi nestálymi a nezávislými úpravami berúc do úvahy vlastnosti staveniska a stav inžinierskych komunikácií v kombinácii so stabilitou napájania atď .;
• Cenovo dostupná cena v porovnaní s nákladmi na výstavbu tradičných tehlových pecí.

Medzi nedostatky zaznamenávame také momenty, ako sú:

• Automatizácia vykurovacieho zariadenia stojí veľa peňazí, a preto za prijateľnú cenu môžete počítať s primitívnymi zariadeniami s manuálnym zásobovaním paliva as ručnou reguláciou teploty.
• Väčšina týchto zariadení znamená potrebu vybudovať špeciálnu kotolňu.
• Opäť platí, že pre tuhé a kvapalné palivá budete musieť vybaviť špeciálne skladovacie alebo skladovacie priestory.
• Pece s vodným okruhom vykazujú nižšiu úroveň účinnosti než podobný parameter typický pre moderné plynové kotly.

Kritériá klasifikácie a skutočné odrody

Kachle na vykurovanie, ktoré môžu pracovať s ohrevom vody, sú klasifikované podľa kritérií, ako sú:

• druh výrobných materiálov;
• druh použitého paliva;
• spôsob obehu chladiaceho média;
• metóda vypúšťania plynu;
• výkonové parametre;
• funkčnosť, a to prítomnosť takých možností, ako je ohrev vody pre zásobovanie vodou, zariadenie s varnou doskou atď .;
• stupeň automatizácie av dôsledku toho aj druh energetickej závislosti.

V súlade s typom výrobných materiálov je potrebné uviesť dva typy:

Tehlové pece sú konštrukcie určené výhradne na spaľovanie tuhých palív (palivové drevo, pelety a brikety, lisované z odpadu, uhlie).

V takýchto štruktúrach sa používa register ako výmenník tepla. Región je typ radiátora vyrobeného z rúrky s určitým priemerom a vybavený kovovými rebrami, ktoré slúžia na efektívnejšie získavanie tepla.

Významnou nevýhodou takejto konštrukcie je nemožnosť plne automatizovať všetky procesy vrátane dodávky paliva, regulácie teploty, frekvencie štartu, zapaľovania atď. Obrys v murovaných štruktúrach opäť je najčastejšie jeden.

Dôležité: Tepelné vykurovanie sporákov s vodným okruhom nie je možné zakúpiť v hotovom balení v špecializovanom obchode. Toto zariadenie bude musieť byť postavené od začiatku vlastnými rukami, čo si bude vyžadovať značné úsilie, čas a stavebné materiály.

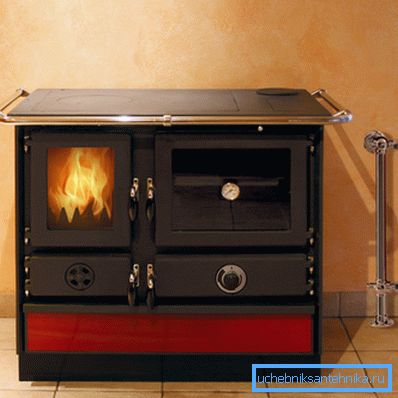

Kovové pece sú technologickejšie z ocele alebo liatiny. Z týchto agregátov by sa mali uviesť modifikácie tuhých a kvapalných palív.

Konštrukcia jednotiek na tuhé palivo sa od tehálových náprotivkov nelíši, s tým rozdielom, že rozmery kovovej pece sú rádovo kompaktnejšie a hmotnosť je niekoľkonásobne menšia. V dôsledku toho je možné inštalovať kovový výrobok na bežnú cementovú alebo dlaždicovú podlahu bez toho, aby bolo potrebné položiť základy.

Palivové oleje z ocele alebo liatinových kachlí sú ešte kompaktnejšie v porovnaní s možnosťami na tuhé palivá. Ako zdroj energie sa v takýchto zariadeniach používa motorová nafta.

V súvislosti so zvýšením ceny motorovej nafty sa pece určené na spaľovanie ťažby stávajú stále viac populárne všade. Aby sa nevynaložili peniaze na nákup drahých zariadení zahraničnej výroby, niektorí remeselníci robia špeciálne horáky s vlastnými rukami.

Výsledkom toho je, že prevádzka pecí vybavených týmito horákmi, na úkor lacného odpadového oleja, stojí minimálnu sumu peňazí.

záver

Jednoduchá vykurovacia pec s vodným okruhom s vlastnými rukami môže byť postavená podľa schém uvedených v tomto článku. Môžete však ušetriť čas a námahu a zakúpiť si hotové kovové zariadenie.

Použitie a údržba pece s vodným okruhom bez ohľadu na úpravu nie je zložité. Ak sú však potrebné vysvetlenia, môžete si pozrieť video v tomto článku.
