Vykurovacie krby. schéma kúrenia. odrody zariadení s

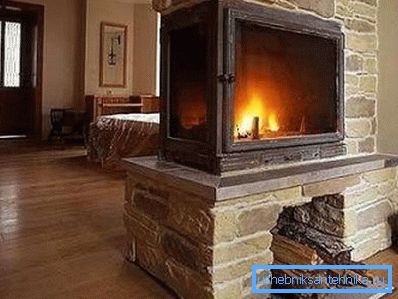

Niektorí majitelia vidieckych domov namiesto užitočného a nie veľmi estetického kotla, vykurovanie chladiacej kvapaliny, preferujú alternatívne metódy vykurovania. Rastúca popularita získava krb na vykurovanie domu.

Okrem komfortu vytvoreného otvoreným plameňom tieto zariadenia môžu docieliť dostatočné vykurovanie vzduchu pre potrubný systém alebo vodu pre radiátory. Pokyny na zriadenie takejto klimatickej siete sú uvedené nižšie.

Všeobecná schéma kúrenia

Napriek obrovskému množstvu rôznych klimatických zariadení, krby na domáce vykurovanie nestratili svoju popularitu. Navyše, vďaka technickým vylepšeniam sa takýto dizajn stal nielen exkluzívnym prvkom dizajnu miestnosti, ale aj účinným spôsobom, ako ohriať všetky priestory obytného domu.

Vykurovací krb môže zvýšiť teplotu vzduchu nielen v miestnosti, kde je inštalovaná, ale aj v susedných miestnostiach (aj keď dom má podkrovie alebo druhé poschodie).

Ak chcete vyriešiť tento problém, použite jednotky, ktoré vám umožňujú usporiadať:

• vykurovanie vzduchu - ohrievaný vzduch cez špeciálne vybavené vzduchové kanály prechádza do iných miestností;
• ohrev vody - otvorený oheň ohrieva chladiacu kvapalinu v špeciálnej nádrži alebo cievke, po ktorej je kvapalina prepravovaná cez potrubie do radiátorov vykurovania (ako v klasickom vykurovacom systéme).

Venujte pozornosť! Ak plánujete inštalovať kachle v hornej časti krbu, môže sa dokonca použiť aj na varenie. Nezabudnite v tomto prípade postarať sa o kvalitné vetranie, inak sa vôňa smaženej ryby alebo mäsa rozšíri po celom dome.

Dovoľte nám podrobnejšie vysvetliť, na ktoré krby sa v súčasnosti používajú kúrenie.

Odrody zariadení

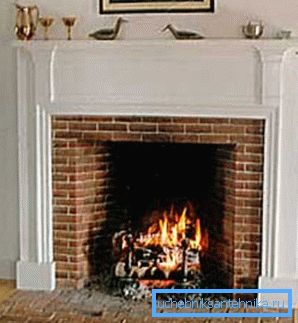

S otvoreným krbom

Diskusia o kúrení a krboch, je vhodné začať s klasickými možnosťami - návrhy s otvoreným krbom. Dlho slúžili ako zdroj tepla, ale teraz je nedostatočné takéto riešenie: prístroj nebude schopný ohriať ani priemernú oblasť miestnosti, nehovoriac o susedných priestoroch.

Je to spôsobené mimoriadne nízkou účinnosťou. Pri kúrení domu krbom s otvoreným krbom by sme mali byť pripravení na to, že viac ako 80% tepelnej energie sa odparí do komína a iba 20% sa používa na vykurovanie.

Navyše udržiavanie plameňa v otvorených krboch bude vyžadovať dvojnásobné množstvo paliva (ktorého cena je pomerne vysoká) ako pri ohrievačoch s uzavretým krbom. Aj v miestnosti, kde je jednotka inštalovaná, je potrebné zabezpečiť tok požadovaného množstva čerstvého vzduchu, ktorý sa podieľa na spaľovaní.

Nezabudnite na pravidlá požiarnej bezpečnosti.

Príslušná inštrukcia znie takto:

1. Nesmiete opustiť vynikajúci plameň v peci dlhý čas (v noci alebo počas neprítomnosti vlastníkov v dome).
2. Podlaha v blízkosti vykurovacieho zariadenia musí byť pokrytá nehorľavým materiálom (najmä ak sa na vykurovanie používajú krby na spaľovanie dreva, z ktorých sa pri neopatrnom zaobchádzaní môže spájať tmavý popol).

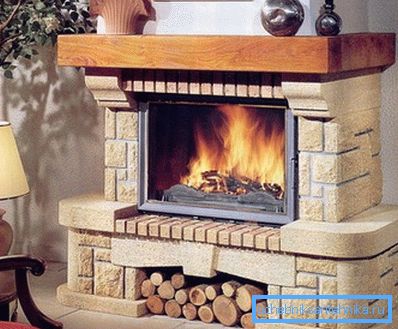

S uzavretým krbom

Takéto krby na domáce vykurovanie majú niekoľko výhod:

1. Vysoká účinnosť. Viac ako tri štvrtiny tepelnej energie vznikajúcej pri spaľovaní paliva sa účinne využíva.
2. Môže byť použitý ako dodatočný alebo záložný zdroj tepla v dome.
3. Pecové komory sú vyrobené z vysoko pevného materiálu s vysokou tepelnou zotrvačnosťou. Perfektne vydržia silné kolísanie teploty, odolávajú korózii a pretrvávajú pokoj v miestnosti po skončení procesu spaľovania dreva.
4. Vonku je spaľovacia komora chránená žiaruvzdorným sklom, ktoré dokáže odolávať teplu až do + 800 stupňov Celzia. Je namontovaný tak, že je pohodlné nakladať palivo do krbu.

Venujte pozornosť! Krbové kúrenie doma by malo zabezpečiť výrobu približne 1 kW tepelného výkonu na 4 m 2 priestoru. Okrem toho musí byť priestor miestnosti, kde je inštalovaný ohrievač, najmenej 45 m 2.

Vzhľadom na to, že na udržiavanie ohňa je potrebný kyslík, je potrebné vybaviť produktívne vetranie v miestnosti. Objem prítoku sa vypočíta takto: pri výrobe 1 kW tepla je potrebných 10 m3 vzduchu

To znamená, že ak krb generuje 5 kW tepla, kanál s ventilátorom by mal zabezpečiť príjem 50 m3.

Veľkou výhodou uvažovaných konštrukcií so zatvoreným krbom je, že pri inštalácii dodatočného vybavenia sú schopné ohriať vzduch nielen v miestnosti, kde sú inštalované, ale aj v susedných miestnostiach. A všetko môžete stavať vlastnými rukami bez toho, aby ste priťahovali drahých špecialistov.

Vykurovací dizajn s krbom

Pred ohrevom domu s krbom by ste mali dôkladne porozumieť princípom fungovania a dizajnových vlastností klasickej verzie popísanej jednotky.

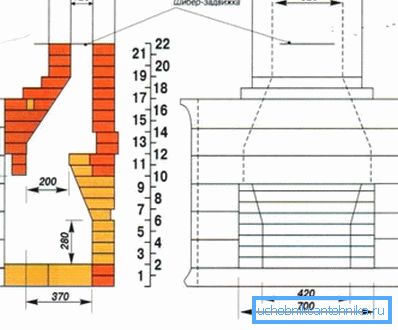

Takže, čo je obvyklý krb:

1. Hlavným prvkom je krbová kamna, nad ktorou je komín, cez ktorý sú odstránené spaľovacie produkty škodlivé pre človeka. Plocha prierezu by mala byť aspoň 10% plochy spaľovacej komory. V tomto prípade by mal byť klasický galvanizovaný komín pripojený k dymovodu krbu vo vzdialenosti najmenej 5 metrov.

1. Miesto spoja medzi rúrou a samotnou komorou, kde sa spaľovanie dreva uskutočňuje, je vybavené posuvným alebo otočným uzáverom. Pomôže to udržať nahromadené teplo a bude užitočné pri čistení odtokových kanálov z uhlia, ktoré sa v nich nachádza.
2. Pri výstavbe domu je dôležité poskytnúť ďalší základ pre inštaláciu jednotky, pretože priemerná hmotnosť konštrukcie je približne pol ton. Ak idete zaistiť krbové vykurovanie vidieckeho domu, ktorý už bol postavený, dbajte na posilnenie jednotlivých stavebných prvkov tohto domu.

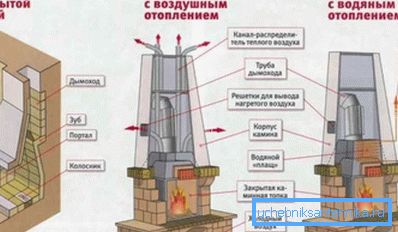

Vykurovanie susedných miestností sa uskutočňuje podľa dvoch hlavných schém:

• ohrievaný cirkulujúci vzduch;
• s ohrevom teplonosnej kvapaliny, ktorá je potom rozdelená na radiátory.

Vykurovanie krbom

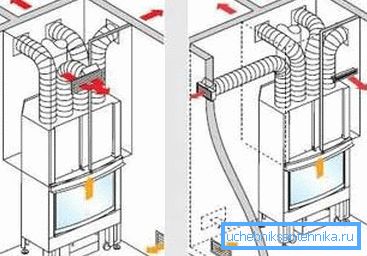

V takomto prípade je krb navrhnutý a postavený tak, aby existoval priestor pre cirkuláciu vzduchu medzi oceľovým alebo liatinovým ohrievačom a vonkajším povrchom ohrievača. Ten je pri ohrievaní distribuovaný do iných miestností domu pomocou špeciálne inštalovaných a prepojených vzduchových potrubí.

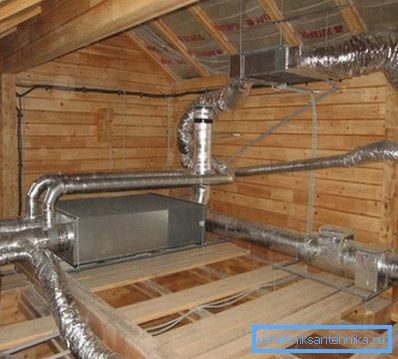

Môžu byť namontované ako uzavreté (na stenách alebo v podkroví) a otvorene. Materiálom budú rúry z pozinkovanej ocele alebo hliníka.

Môže sa organizovať obeh vzdušných hmôt:

1. Prirodzene. V tomto prípade je pohyb vzduchu poskytovaný rozdielom v jeho teplote a hustote. Výhodou je úplná nestálosť vykurovacieho systému. Nevýhodou je nízka produktivita a neschopnosť usporiadať sa, čím sa ohrieva štruktúra veľkého priestoru.
2. Povinné. V takom prípade použite množstvo ventilátorov a turbín, ktoré sú napájané elektrickou energiou. Pamätajte na to, že vzduch bude stále cirkulovať v uzavretom okruhu, pretože oplotenie mŕtvych ulíc v zime je v dôsledku nízkej teploty nežiadúce.

Venujte pozornosť! Ak je plocha miestností veľká, alebo dĺžka vzduchových potrubí presahuje 3 metre, alebo dom má mnoho oddelených miestností, je potrebné použiť iba vykurovanie s nútenou ventiláciou.

Typicky je takáto schéma vykurovania navrhnutá a konštruovaná počas výstavby domu. V opačnom prípade bude veľmi problematické vytvoriť vzduchové potrubia a ich esteticky uvoľniť v miestnostiach.

Vykurovacia sieť opísaná vyššie je docela účinná. Dokonca môže ohriať priestranné vily v krajine. Ďalším prínosom je neprítomnosť chladiacej kvapaliny, ktorá by po zastavení dodávky tepla mohla zmrznúť.

Ohrievanie vodného kameňa

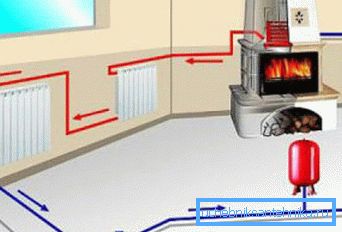

Pec tejto jednotky pozostáva z dvoch vrstiev, medzi ktorými cirkuluje teplonosná kvapalina. Následne sa voda alebo nemrznúca zmes dodáva potrubím do radiátorov, kde prebieha výmena tepla medzi vodou a vzduchom v miestnosti.

Výhodou tohto systému je, že je schopný poskytnúť obyvateľom chaty nielen teplo, ale aj horúcu vodu pre domáce potreby. Aby ste to dosiahli, musíte v hornej časti ohrievača namontovať špeciálnu nádobu s požadovaným objemom alebo cievkou s núteným obehom.

Riadenie výkonu zariadenia možno vykonať aj rôznymi spôsobmi:

• ručne - zvýšením alebo znížením prúdu vzduchu vstupujúceho do pece (na tento účel sa používajú špeciálne ventily);
• automaticky - tu vstúpia do prevádzky termostaty, na ktorých závisí intenzita čerpadiel čerpajúcich chladiacu kvapalinu.

Pri rozhodovaní o použití krbu s vodným okruhom ako hlavným zdrojom tepla je potrebné pamätať na nasledujúce nuansy:

1. Ohnisko rýchlo zohreje miestnosti v dome, ale aj rýchlo ochladí po vypálení ohniska. Preto je lepšie ho použiť na vykurovanie chaty a chalupy, ktoré nie sú určené na celoročné bývanie (v tomto prípade, dávajte pozor na plnenie potrubia nie nemrznúca zmes, nie voda, ale nemrznúca zmes).
2. Potrubia, cez ktoré prúdi chladiace médium, nesmú mať väčší priemer ako 10-15 mm, inak sa stretnete s veľkými tepelnými stratami.

Klady a zápory ohrievacieho krbu

Medzi pozitívne aspekty použitia krbov ako hlavného zdroja tepla patria:

• rýchlosť vykurovania priestorov domu (trvá oveľa menej času ako pri použití tradičného kotla s teplonosnou kvapalinou);
• úplne nestály (s výnimkou systémov s nútenou cirkuláciou vzduchu a kvapalinou na prenos tepla - v tomto prípade bude čerpadlo potrebovať elektrickú energiu);
• nie je potrebné prideliť samostatnú miestnosť na inštaláciu kotla;

• cenovo dostupné náklady na zariadenia;
• estetické vlastnosti - krb nielen ohrieva, ale aj efektívne zdobí miestnosť;
• možnosť nielen ohrievať budovu domu, ale aj mať horúcu vodu, ako aj variť jedlo na špeciálne inštalovanom sporáku.

Medzi nevýhody patrí potreba skladovania veľkého množstva palivového dreva, ako aj náročnosť čistenia spaľovacej komory z popola.

Vlastnosti dizajnu krbov

Bez ohľadu na to, či navrhujete krb sám, alebo ste túto zodpovednú prácu zverili profesionálovi, musíte sa uistiť, že počas jeho výstavby sú dodržané nasledujúce pravidlá:

1. Krb by mal byť namontovaný na pevnom podklade zhotovenom zo železobetónu, tehál alebo škváry.

1. Inštalácia okruhu pre vykurovanie vzduchu alebo vody sa vykonáva po pevnom upevnení požiarnej komory.
2. Vzduchové kanály na vykurovanie miestností by mali byť umiestnené vo všetkých miestnostiach (aj v podkroví alebo podkroví). Aby boli potrubia vyzerajúce viac esteticky príjemné, môžu byť zakryté sádrokartónovými doskami. Nezabudnite prijať opatrenia na tepelnú izoláciu a protipožiarnu ochranu.

1. Hlavný uzol vzduchového systému s núteným obehom je žiadúce umiestniť sa do zadnej miestnosti, pretože hluk z prevádzkových ventilátorov môže spôsobiť nepríjemnosti a spôsobiť nepríjemné pocity.

Bezpečnostné opatrenia pri prevádzke krbov

Aby ste sa vyhli zraneniam, popáleninám a požiarom, pri použití krbových ohrievačov by ste mali dodržiavať tieto pravidlá:

• nemôžete variť jedlo priamo v peci alebo akýmkoľvek iným spôsobom ho používať na iné ako určené účely;
• Nepoužívajte horiace palivo vodou, pretože to môže spôsobiť trhliny v spaľovacej komore;
• neumiestňujte na povrch krbu iné veci, najmä tie, ktoré môžu byť zapálené teplom;
• nečistite spaľovaciu komoru a stropný stôl zo zvyškov nespálených palív, kým sa jednotka úplne neochladí;
• nepoužívajte krb, ak zistí poruchu spaľovacej komory;
• malé deti by nemali zostať v blízkosti pracovného alebo horúceho krbu bez dohľadu dospelých.

záver

Krby - jeden z najstarších spôsobov, ako vykurovať dom. Pomocou dodatočného vybavenia, ktoré je do nich vstavané, môžete poskytnúť pohodlie a teplo v celom dome.

Hlavnou úlohou je správne vykonať všetky inžinierske výpočty a stavebné práce. Viac o tom môžete získať z nižšie uvedeného videa. A ak máte akékoľvek otázky - opýtajte sa ich v komentároch, radi vám pomôžeme s problémom.
