Vykurovacie čerpadlo pre dom je povinnou jednotkou pre systémy s núteným obehom chladiacej kvapaliny. Väčšina moderných schém je postavená práve na povinnom princípe, takže otázka výberu obehového zariadenia je veľmi dôležitá. Budeme hovoriť o základných vlastnostiach a kritériách pre výber čerpadla na vykurovanie.

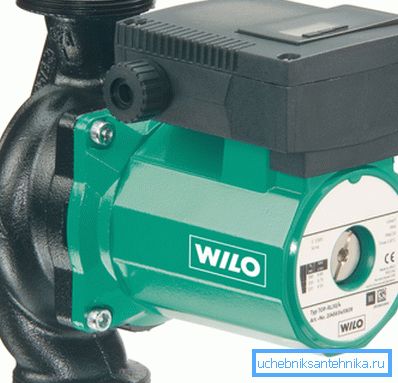

Vykurovací obehové čerpadlo

vymenovanie

Existujú dva typy organizácie pohybu chladiaceho média v systémoch vykurovania:

• prírodný;
• a nútený obeh.

Prirodzená cirkulácia je možná v malých jednoduchých schémach zapojenia, avšak rozsiahle a rozvetvené potrubia vyžadujú nútený pohyb tekutín.

Predtým sa používalo vykurovanie súkromného domu bez čerpadla, pretože jednotky boli nedostatočné a boli pomerne drahé. Navyše nie všetky elektrárne boli elektrifikované a motor čerpadla je poháňaný elektrickou energiou.

Teraz sa však aj malé systémy snažia robiť s núteným obehom, pretože to zvyšuje účinnosť prenosu tepla, zvyšuje účinnosť vykurovania a spotreba plynu na vykurovanie chladiaceho média sa znižuje. Úspora paliva v systémoch s núteným obehom môže byť až o 30% v porovnaní s prirodzeným pohybom vody v dôsledku konvekčného pohybu vrstiev rôznych teplôt.

Venujte pozornosť! Cirkulačné čerpadlo je potrebné na organizáciu núteného pohybu chladiacej kvapaliny v dôsledku práce čerpadla s elektromotorom.

Pri viackruhovom obvode s rozdelením zberného kolektora nie je možné budovu s niekoľkými podlažami a veľkými plochami vykurovania normálna prirodzená cirkulácia v vykurovacom systéme kvôli veľkému hydraulickému odporu vznikajúcemu v potrubí. Na prekonanie tohto odporu je potrebné obehové čerpadlo.

Zariadenie a princíp činnosti

Pochopme, ako je čerpadlo určené na vykurovanie domu. Pre prehľadnosť používame schému hlavných častí zariadenia:

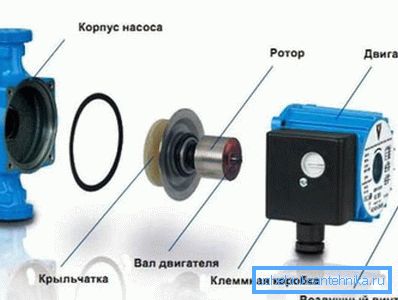

Takže sú súčasťou jednotky tieto jednotky:

• Teleso čerpadla je vyrobené z liatiny alebo nehrdzavejúcej ocele. Tu je zachytenie rotujúceho obežného kolesa a jeho čerpanie v danom smere.
• Kryt motora so statorovými vinutiami. Otáčajúce sa magnetické pole je indukované vo vinutíach, čo spôsobuje pohyb rotora;

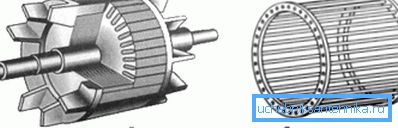

• Rotor vo vnútri rotora motora, v ktorom pole statora indukuje prúd interagujúci s rotujúcou oblasťou kotvy (asynchrónny princíp činnosti);
• Motorový hriadeľ s keramickými ložiskami, ktorý prenáša krútiaci moment na obežné koleso;
• Obežné koleso, ktoré sa otáča na hriadeli a zachytáva tekutinu, pričom ju vykonáva;
• Medzi obežným kolesom a rotorom je ochranná objímka, ktorá neumožňuje prenikanie vody do motora;
• Svorka s riadiacou jednotkou, prepínačom rýchlosti alebo frekvenčným meničom;
• Vzduchová skrutka na odstránenie prebytočného vzduchu.

Princíp fungovania takéhoto stroja je nasledovný: statorovému vinutiu sa dodáva striedavý prúd a vytvára v ňom pulzujúce (rotujúce) magnetické pole s rýchlosťou otáčania 3 600 ot / min s jedným dvojicou vinutia. Silové siločiarové línie pretínajú stacionárny rotor a indukujú prúd v jeho vinutí, ktorý vytvára pole rotora.

Otáčavé pole statora zachytí (priťahuje) rotor a spôsobí jeho rotáciu. Hriadeľ je pevne spojený s rotorom a preto sa tiež otáča a prenáša silu na obežné koleso umiestnené na ňom, ktoré čerpá tekutinu v telese čerpadla a vytvára cirkuláciu v systéme.

Venujte pozornosť! Pri normálnej prevádzke jednotky musí byť čerpadlo naplnené vodou, inak sa nedosiahne zachytávanie kvapaliny a obežné koleso sa bude otáčať pri voľnobehu.

Riadiaca jednotka umožňuje nastaviť rýchlosť otáčania hriadeľa prepínaním svoriek (pridaním alebo zmenšením počtu párov vinutia armatúr) alebo konvertovaním frekvencie striedavého prúdu.

Kritériá výberu

Ak chcete vybrať príslušné zariadenie, musíte poznať nasledujúce parametre:

1. Tlak, ktorý musí čerpadlo poskytnúť. Rovnaký je celkový hydraulický odpor potrubia meraný v metroch vodného stĺpca;
2. Výkon jednotky. Rovnaký ako prietok chladiacej kvapaliny v systéme, ktorý sa vypočítava pomocou výpočtov;

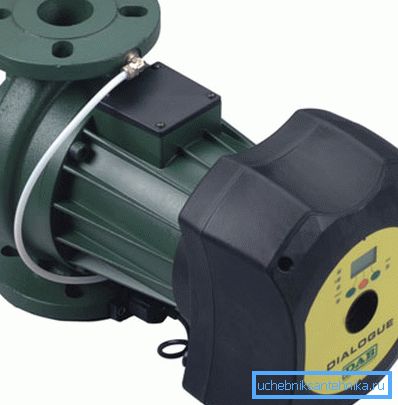

3. Pripojovacie rozmery. Umiestnené na skrini motora sú častejšie dva typy - 25 a 32 mm alebo 1 a 1,25 palca.
4. Montáž alebo celkové rozmery výrobku. Mali by ste ich vziať do úvahy, aby sa vaša jednotka dostala do potrubia.

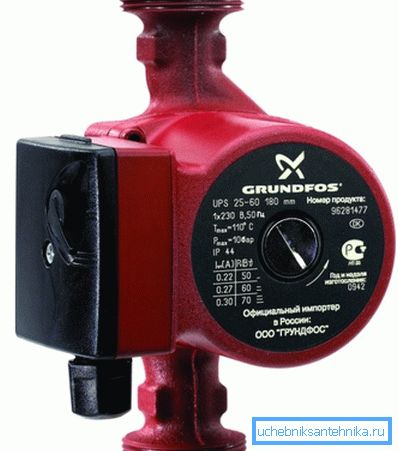

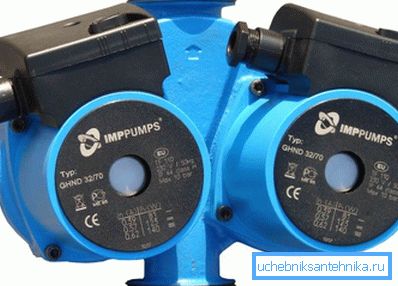

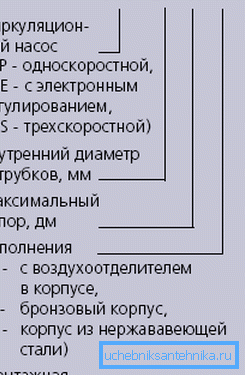

Venujte pozornosť! Ak sa pozriete na označenie prípadu, uvidíte tam číselný pomer, napríklad 32/70. Prvé číslo označuje spojovací rozmer v milimetroch a druhý - tlak v decimetroch, to znamená 70 je 7 metrov vodného stĺpca.

Tlak v systéme možno jednoducho vypočítať podľa vzorca

H = F * s, kde:

• H - hlava v metroch vodného stĺpca;
• F - počet poschodí so suterénom vrátane;
• c - priemerný koeficient rovnajúci sa hodnote hydraulických strát na jednom poschodí budovy. Podľa SNiP je 0,7 - 1,1 m pre dvojrúrkové systémy a 1,16 - 1,85 m pre kolektorové nosníky.

Pre potrubie súkromného domu by mala mať maximálnu hodnotu koeficientu.

Výkonnosť sa vypočíta podľa zjednodušenej schémy alebo na základe charakteristík prietoku. Zjednodušený vzorec na výpočet:

Q = W / 1,163 * 20 = 0,043 * W, kde:

• Q - výkon;
• W je množstvo tepelnej energie potrebnej na vykurovanie miestnosti.

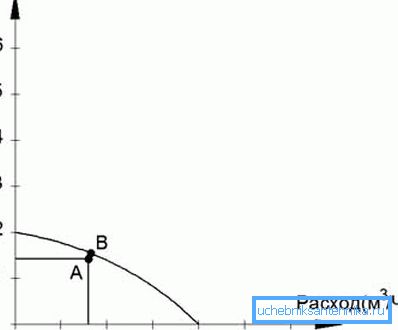

Keď poznáte tlak a výkon, môžete určiť prevádzkový bod čerpadla, nastaviť hodnotu tlaku na vertikálnu os grafu a prietok - na vodorovnej rovine. Potom pomocou katalógu môžete vyzdvihnúť zariadenie, ktorého operačný bod je čo najbližšie k bodu, ktorý sme definovali

Montážne práce

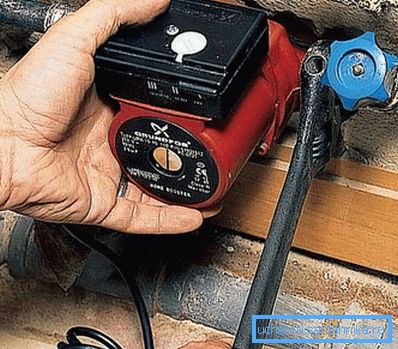

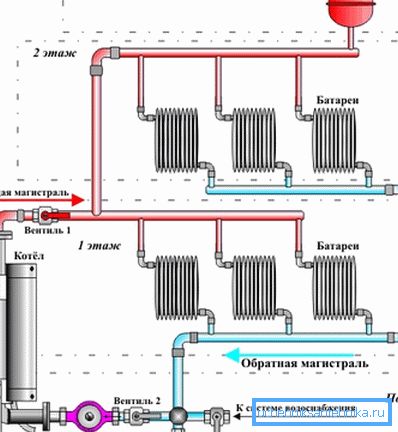

Návod na inštaláciu je veľmi jednoduchý. Je inštalovaný na spiatočke neďaleko kotla, pretože v tejto časti okruhu je najnižšia teplota chladiacej kvapaliny.

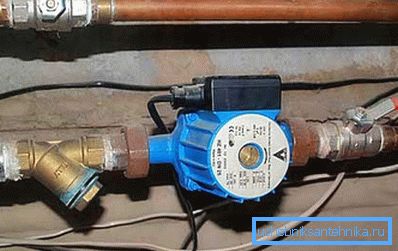

Pred vstupom do produktu sa rozreže filter s hrubým filtrom a pred filtrom a po vyprázdnení čerpadla sú nainštalované guľové ventily, aby bolo možné zariadenie vymeniť alebo opraviť bez vypustenia vody.

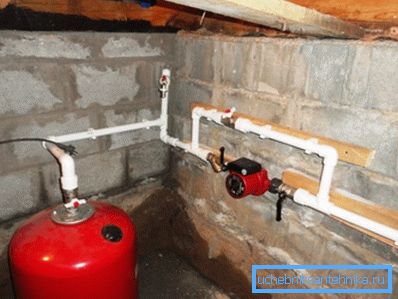

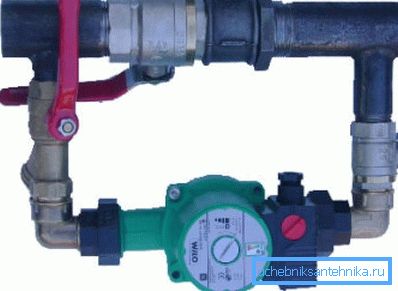

Zariadenie sa často inštaluje cez obtok a obtoková časť potrubia je blokovaná žeriavom. Ak sa čerpadlo rozbije, môžete otvoriť obtokový ventil na prirodzenú cirkuláciu kvapaliny.

Venujte pozornosť! Po inštalácii cirkulačného zariadenia by sa testovanie tlaku na vykurovacom systéme doma malo vykonávať pomocou špeciálneho lisu.

záver

Cirkulačné čerpadlo je nevyhnutným prvkom moderných vykurovacích systémov pre súkromné ​​domy a veľké objekty. Výber a montáž jednotky sa vykonáva podľa vyššie popísaných pokynov. Video vám pomôže vybrať a nainštalovať produkt.
