Vykurovacie batérie: výberová pomoc, problémy a riešenia

Aká by mohla byť vykurovacia batéria? Aké materiály sa používajú na výrobu vykurovacích zariadení? Čo robiť, ak vytečená batéria vytekla medzi úseky alebo na vložku? V našom materiáli sa pokúsime nájsť odpovede na tieto a mnohé ďalšie otázky.

klasifikácia

Dozvieme sa, akými značkami sa dajú klasifikovať moderné vykurovacie batérie.

materiál

Na výrobu vykurovacích zariadení je možné použiť:

• Liatina. Charakteristické črty litinových sekčných radiátorov vykurovania - veľký vnútorný objem úseku a značná hmotnosť. Krehkosť liatiny obmedzuje maximálny pracovný tlak vo vykurovacom systéme na hodnotu 9-12 atmosfér.

Mimochodom: v normálnom režime prevádzky ústredného kúrenia tlak v okruhu nepresiahne 4 - 4,5 atmosfér. Pri súkromnom dome s autonómnym obrysom sú typické ešte skromnejšie hodnoty - 1,5 - 2 kgf / cm2.

• oceľ. Jeho hlavnou výhodou je mechanická pevnosť, ktorá neumožňuje obávať sa prekročenia vypočítaných hodnôt tlaku. Hlavnou nevýhodou je nestabilita voči korózii; vynulovanie vykurovacieho systému v lete výrazne znižuje životnosť ohrievačov.
• hliník. Najvyššia tepelná vodivosť kovu je priľahlá k obmedzenému mechanickému namáhaniu. Okrem toho hliník tvorí galvanický pár s meďou; Ak sa používajú hliníkové batérie, vykurovanie by sa nemalo zriediť medenými rúrami.

Spolu s konštrukciou jedného kovu na predaj možno nájsť bimetalové výrobky.

Dva typy bimetalových ohrievačov sú bežné:

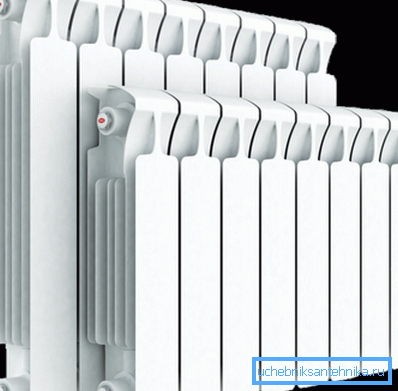

1. Radiátory s priečnym alebo pevným oceľovým jadrom s hliníkovým plášťom. Oceľ poskytuje najvyššiu odolnosť voči vnútornému tlaku (vrátane hydraulických nárazov) a hliník s vysokou tepelnou vodivosťou umožňuje, aby bol ohrievač vybavený rebrami s veľkým povrchom. Jeden z výkonných šampiónov - monolitný radiátor od ruskej spoločnosti Rifar - je navrhnutý pre pracovný tlak 100 atmosfér.
2. Medené konvektory majú vysokú emisiu tepla v kompaktných rozmeroch. Meď je ešte viac vodivá ako hliník; konvektor je medená rúrka s chladiacou kvapalinou, ktorá je stlačená na hliníkových plutvách.

Nakoniec je potrebné spomenúť relatívne vzácne exotiká Plastové radiátory sú objemné, krehké a schopné vykonávať svoje funkcie pri teplotách nie vyšších ako +80 C. Pracovný tlak môže dosiahnuť len 2 kgf / cm2; avšak cena takýchto výrobkov je o niečo vyššia ako cena hliníkových sekčných batérií.

Hlavnou výhodou výrobcov a predajcov je zmienka o malej hmotnosti ohrievača (ktorý má vo všeobecnosti aspoň nejakú hodnotu len vo fáze prepravy a inštalácie).

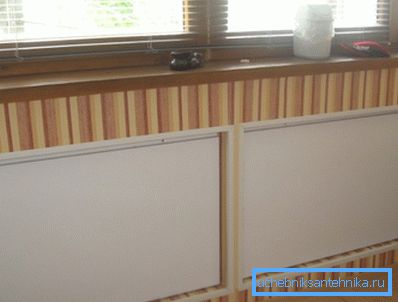

Takzvané keramické batérie vôbec nesúvisia s ohrevom vody. Ide o elektrické vykurovacie zariadenia, ktoré vyhrievajú miestnosť nie konvekciou, ale prenosom tepla infračerveným žiarením.

typ

Aké sú vykurovacie zariadenia na dizajne?

• Sekčné vykurovacie radiátory sú batérie používané vo všetkých domoch sovietskej konštrukcie a ich modernejšie hliníkové a bimetalické náprotivky. Sú vhodné, pretože umožňujú pridanie ďalších častí, ktoré pružne menia tepelnú kapacitu. Tesnenia medzi časťami často spôsobujú netesnosti.
• Konvektor. V podstate sú to len niekoľko oblúkov potrubia s priečnymi rebrami, ktoré sú na ňom stlačené, čo zvyšuje prenos tepla. Na konvektor sa často inštalujú dekoračné kryty a pohyblivé sitá, aby sa obmedzil prenos tepla.
• Lamelárne (ploché) radiátory sú dve oceľové tvarované dosky zvarené pozdĺž obrysu. Chladiaca kvapalina sa pohybuje pozdĺž priechodov medzi nimi. Zostávajú v miestnosti minimálne; Avšak nízka pevnosť v ťahu a skromná životnosť (pre domáce dosky - iba 7 rokov) spôsobujú, že radiátor dosky je pochybný.

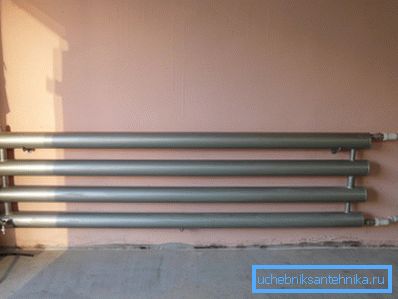

• Regály (trubicové batérie) sú domáce alebo továrenské vykurovacie zariadenia, ktoré sú sériou horizontálnych alebo vertikálnych oceľových rúrok spojených mostíkmi menšieho priemeru.

Mierny povrch a nízka tepelná vodivosť ocele spôsobujú, že sa registre stávajú celkovo celkovo; Obvykle sa používajú na vykurovanie garáží, dielní a priemyselných priestorov.

rozmery

Najbežnejšie batérie na vykurovanie, ktoré majú vzdialenosť v strede na vložke, sa rovnajú 500 milimetrom.

Rozsah moderného trhu sa však neobmedzuje len na ne.

• Nízke (do 400 mm) ohrievačov sa používajú s panoramatickými oknami a nízkymi parapetmi.
• Významné (800 - 2400 mm) vertikálne rozmery radiátorov sú potrebné tam, kde je potrebný vysoký tepelný výkon s nedostatkom miesta.

Metóda inštalácie

Väčšina radiátorov je určená na montáž na stenu. Konzola je pripevnená k stene pomocou hmoždiniek, pomocou montážnej pištole alebo skrutkami; jeden radiátor vyžaduje od 3 do 7 zátvoriek v závislosti od hmotnosti a počtu sekcií.

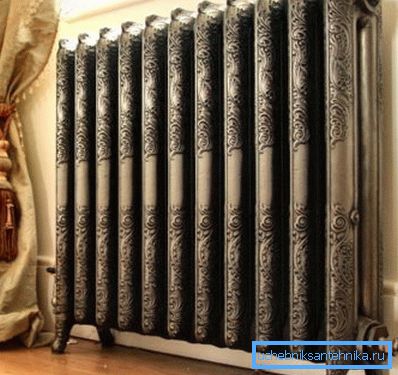

Podlahové vykurovacie telesá, ako to naznačuje názov, sú inštalované na horizontálnom povrchu na nohách. Sú požadované v prípadoch, keď majú steny nízku únosnosť (pórobetón, škrupina, panienka a tak ďalej).

výrobcovia

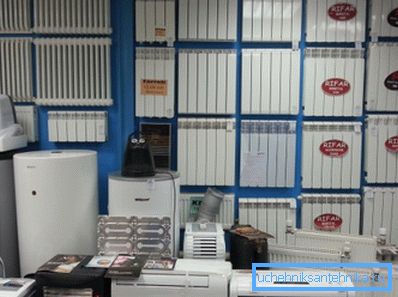

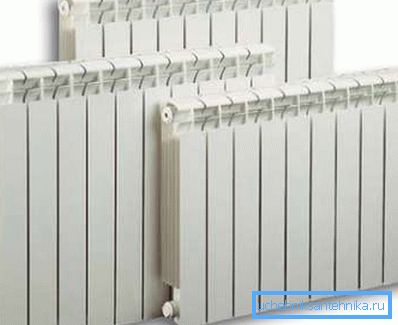

Rovnako ako aj na celom trhu s vykurovacím zariadením sú medzi výrobcami vykurovacích zariadení najvyššie hodnotené nemecké a talianske značky.

V niektorých prípadoch je ich uprednostňovanie odôvodnené: napríklad Kermi panelové oceľové radiátory sú naozaj silnejšie a odolnejšie ako domáce oceľové lamelové platne. Avšak s bimetalickými a hliníkovými zariadeniami je obraz iný.

Porovnajme hlavné charakteristiky oboch vykurovacích zariadení: už spomínaný domáci Rifar Monolith a taliansky Global Style Plus 500.

Vysvetlenie: v prípade monolitického radiátora od spoločnosti Rifar je rozdelenie na úseky samozrejme podmienené.

Nie je ťažké vyvodiť závery z týchto čísel. Domáci produkt vo všetkých ohľadoch prekonáva analóg importu; pričom je tiež o 25% lacnejšia. Je zrejmé, že pri výbere vykurovacieho zariadenia je lepšie pozerať nie na značku, ale na charakteristiky.

kalkulácie

dom

Koľko batérií potrebujem na vykurovanie domu známeho rozmeru?

Pokyny na výpočet celkového tepelného výkonu v miestnosti sa znížia na tento vzorec: Q = V * Dt * k / 860. V tomto vzorci V je vonkajší (vo veľkosti) objem domu, Dt je vypočítaný teplotný rozdiel s ulicou a k je koeficient ohrevu.

Ako sa vypočítava parameter Dt a odkiaľ sa bude brať?

V prvom prípade sa zohľadní rozdiel medzi štandardnou hodnotou vnútornej teploty (+ 18 - + 22 ° C) a priemernou teplotou najchladnejších piatich dní v zohrievacej sezóne. Povedzte s priemerným minimom -22 a udržiavanou teplotou v dome +20 C Dt = 20 - -22 = 42 C.

V druhom je koeficient odvodený lineárnou interpoláciou z nasledujúcej tabuľky:

Napríklad pre dobre izolovaný dom (k = 0,8) s objemom 300 m3 a priemernou januárovou minimálnou teplotou -32 ° C bude potreba tepelného výkonu v kilowattoch 300 * (20 - -32) * 0,8 / 860 = 14,5 kW.

byt

V prípade apartmánu so štandardnou výškou stropu (2,5 - 3 metre) je ľahšie dodržiavať normu stanovenú v SNiPs pred polstoročím: jeden kilowatt tepla zodpovedá ploche 10 m2. Ak má byt 50 m2 - na vykurovanie potrebujete 5 kilowattov. Potreba tepla pre jednotlivé miestnosti sa podobne odhaduje.

Vykurovacie zariadenia

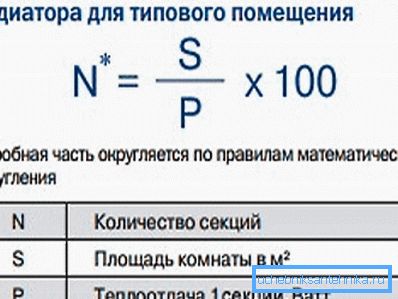

Výber počtu úsekov so známou potrebou tepla sa zníži na riešenie najjednoduchšej rovnice: napríklad 2 kilowatty tepla môžu poskytnúť 10 sekcií s tepelným tokom 200 wattov.

Kde získať údaje o časti toku tepla? Vo všeobecnosti - z technickej dokumentácie na webovej stránke výrobcu.

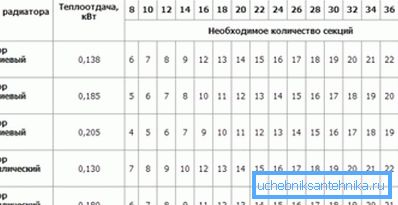

Ak je z nejakého dôvodu nemožné, môžete sa spoľahnúť na nasledujúce hodnoty:

• Odliatok liatiny dáva 140 - 160 wattov;
• Bimetalické - 180 W;
• Hliník - 200 wattov.

Technické otázky

Počas inštalácie, údržby a opravy vykurovacích systémov vlastnými rukami môže mať začiatočník niekoľko problémov, ktorých riešenie sa budeme snažiť pomôcť.

montážne

Ktoré potrubia sa lepšie používajú na pripojenie batérií? V systéme ústredného vykurovania - čierna oceľ v zváraní, pozinkovaná na závity alebo z vlnitej nehrdzavejúcej ocele na armatúre. V samostatnom systéme je lepšie vytvoriť sériové pripojenie ohrievačov s vystuženou hliníkovou fóliou z polypropylénu; kolektorová distribúcia v podlahe je často vyrobená zo zosieťovaného polyetylénu.

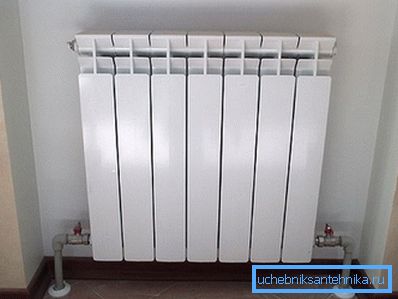

Ako pripojiť sekcionálny radiátor k napájaciemu vedeniu? S malým počtom častí (až sedem) sa používa bočné jednosmerné pripojenie. Pri väčšom počte častí je lepšie pripojiť batériu diagonálne alebo zdola nahor.

Je možné nainštalovať batériu na balkón alebo loggiu? Ako každá zmena pomôcky, vyžaduje to koordináciu s obyvateľmi a vykurovacie siete. Vo všeobecnosti to nie je možné: prídavné zariadenie zníži prenos tepla batérií susedov.

opravy

Ako odstrániť starú liatinovú batériu na konzoly?

1. Stúpačka sa resetuje.
2. Na vložke sa poistné matice a zátky chladiča odskrutkujú v sérii. Pri odporu je očné linky predhrievané sušičom vlasov, fúkaním alebo horákom.
3. Zástrčný kľúč vyskrutkuje pridržiavacie matice chladiča.

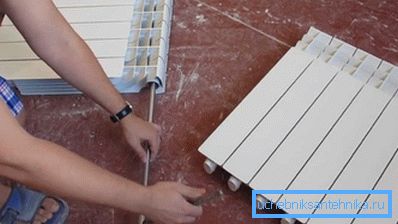

Ako rozobrať sekcionálny radiátor?

1. Radiátor meria vzdialenosť od zástrčky na príslušnú vsuvku.
2. Kľúč radiátora je do tejto hĺbky zasunutý do batérie a otáča sa páčkou a po dotyku nite - ručne. Smer závitu si môžete pozrieť na korke, cez ktorý je vložený kľúč.

Dôležité: dvojité vsuvky sú odskrutkované po jednom alebo dvoch otáčkach súčasne. Skrúcanie naruší vsuvku.

Prečo dochádza k úniku medzi jednotlivými úsekmi? Tesnenia medzi jednotlivými časťami strácajú svoju elasticitu v priebehu času. Ak chcete odstrániť netesnosť, utiahnite vsuvku.

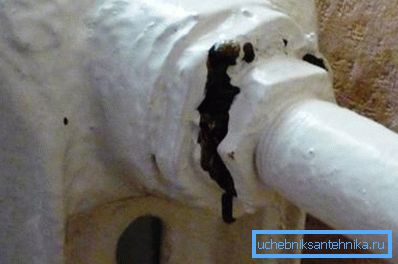

Prečo prúdi pripojenie batérie k pripojeniu?

1. Vypálená cievka na poistnej matici. Ak chcete odstrániť poistnú maticu, musíte sa vrátiť späť, keď je stúpajúca.
2. Sgon zrezal na závit. Pripojenie sa mení pomocou zvárania alebo manuálneho závitovania.

Ako vyčistiť chladič z ucpávajúceho sa kalu? Vypláchnutie vyžaduje vyplachovací kohútik v koncovom kryte. Prostredníctvom toho sa voda vypúšťa do kanalizácie pred tým, ako sa zahrievajú extrémne sekcie. Mimochodom, ak sú vaše batérie hlučné - je pravdepodobné, že niekto zo susedov bol práve teraz zmätený ich umývaním.

Aké kohútiky kladiete na vložku a batériu?

• Na ihrisku je umiestnený uzatvárací guľový ventil.
• Na vratnej rúre je namontovaná tlmivka (ručný regulátor terénu) alebo termostat (tepelná hlava).
• Pri spodnej prípojke a v horných poschodiach v domoch s nižším fľaškovaním je v hornej zátoke chladiča umiestnený odvzdušňovací otvor (Mayevsky kohútik alebo bežný vodovodný kohútik).

Meranie tepla

Môžem dať meter na radiátor? Pri stálych kábloch sa to jednoducho nezaplatí: čítače na každom ohrievači nie sú dostatočné na to, aby stáli na mieste 15 000 rubľov, nemôžu byť prijaté zástupcami vykurovacích sietí. Strop a očné linky tiež prispievajú k vykurovaniu bytu.

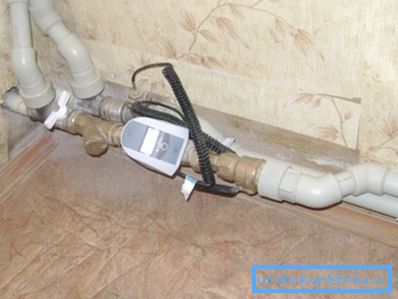

Dávkovacie zariadenie má zmysel len na vodorovné zapojenie, keď byt prechádza jedným potrubím a spätným ohrevom.

výzdoba

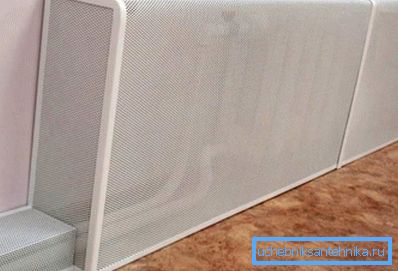

Ako skryť ohrievače, stúpačky a vložku? V ideálnom prípade je lepšie nerobiť to vôbec. Akýkoľvek kryt na vykurovacom akumulátore zníži jeho prenos tepla. Predné panely pre radiátory, ktoré nebránia pohybu konvekčných prúdov, môžu byť kompromisom.

Nakoniec, ak chcete nainštalovať plnú veľkosť krytu na vykurovaciu batériu, mali by ste dodržiavať niekoľko jednoduchých pravidiel.

• Akékoľvek prekryvy a kryty by mali prechádzať vzduchom.
• Pevné police na vrchu nie sú povolené.
• Celý dekor by mal byť ľahko demontovateľný.

záver

Dúfame, že naša recenzia ponúk a odporúčaní na trhu uvedených v článku bude pre čitateľa užitočná. Priložené video mu poskytne viac informácií. Veľa šťastia!
