Vykurovacia klapka zvýši účinnosť pece na varenie
Kachle na pečenie a kúrenie na pečenie majú jednoznačnú výhodu - kompaktnosť. Takáto jednotka nebude zaberať veľa priestoru vo vašej domácnosti alebo dedine. Na zvýšenie účinnosti oceľových a liatinových kachlí sa používa tehlová vykurovacia krytina.

Nevýhody kovových sporákov a ako ich opraviť

- Kompaktné rozmery kovových kachlí majú nevýhodu - príliš malú vzduchovú výmenníkovú plochu.

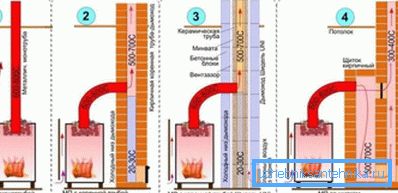

- Plynné produkty spaľovania majú navyše veľmi vysokú teplotu - od + 300 ° a viac. Preto musíme premýšľať o požiarnej bezpečnosti a izolovať komín.
- Ako je známe, účinnosť sporákov je úmerná inverznej teplote spalného odpadu. Pri varení sa jednotky na pečenie používajú ďaleko od všetkej vyrobenej tepelnej energie.
- Okrem toho také pece majú zvyčajne krátke komínové kanály. Preto sú absorbované trochu tepla.
Venujte pozornosť! Z týchto dôvodov pokyny uvádzajú, že maximálna tepelná strata jednotiek spadá na komíne, cez ktorý sa spaľovacie produkty uvoľňujú do atmosféry. To znamená, že veľké percento tepla z použitých pecí na pečenie trávi na "vykurovanie ulice".
- Takéto tepelné straty sú z akéhokoľvek hľadiska iracionálne. Je potrebné ich minimalizovať. Jedným z najbežnejších spôsobov zníženia energetickej straty pece je vybavenie jednotky vlastnými rukami pomocou vyhrievacieho štítu.
Čo je zariadenie
- Klapka je malá tehlová stena pripojená k peci, vo vnútri ktorej je rozvinutý systém komínov..
- Takéto zariadenia sa takmer nikdy nevyrábajú s krbovou schránkou.. Štít sa zahrieva kvôli plynom odstráneným z kachlí. Štrukturálne, múr nie je schopný hodiť veľa tepla do prostredia.

- Existujú zložitejšie a pohodlnejšie návrhy, ktorých cena je vyššia. Sú vybavené malými pecami. Môžu byť vyrobené nezávisle od varnej dosky a pripojené napríklad k sporákom s krbom.
- Tehla má dobrú tepelnú vodivosť a hlavne vysokú tepelnú kapacitu. Pri zahrievaní sporáku alebo varení sa zahrieva, odvádza teplo do miestnosti niekoľko hodín. Takže môžete získať analógové tehlové kachle. Len jednoduchšie konštruktívne a za menej peňazí.
Venujte pozornosť! Vykurovacia a varená pec s ochranou je schopná mať tepelný výkon 7/14 kW. Pri spálení paliva stenu dlhodobo dáva životnému prostrediu približne 1 kW tepla. Aby sa izba nezávisle ohrievala, to nestačí, ale aby sa rýchlo nevysušilo, toto množstvo energie stačí.
Konštrukcie zariadení
Konštrukcie vykurovacích dosiek sú rozdelené do dvoch širokých kategórií: môžu byť hrubé alebo tenkostenné.
O hrúbke steny

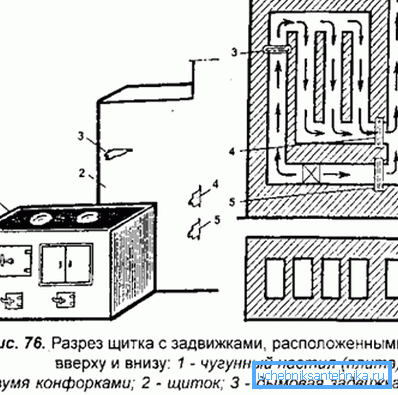

- Hrúbky steny sú položené v polovici tehál. Musia byť predhriate dobre. Keď sa varná doska s vyhrievacou klapkou používa neustále, odporúča sa takéto zariadenie. Okrem iného sú z hl'adiska požiarnej bezpečnosti výhodné hrubostenné konštrukcie.

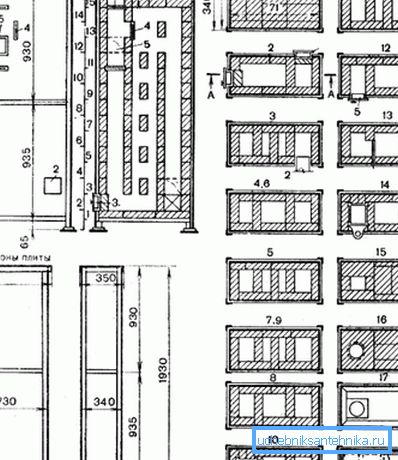

- Ohrievacia tenkostenná klapka je umiestnená v štvrtine tehlu. Na splnenie požiarnych požiadaviek sú takéto konštrukcie často pokryté kovovými krytmi.
- Povrch stien môže byť omietnutý, obkladaný dlaždicami alebo dokončený kĺb, ktorý zostane bez povrchovej úpravy. Pri ohrievaní pece je nutné ohrievať pec s ohrievačom.

- Zariadenia môžu pracovať v dvoch režimoch prevádzky - v zime aj v lete. V prvom z nich sa dizajn úplne zahrieva, v druhej čiastočne.
Venujte pozornosť! Pri pokládke vyhrievacieho krytu sa na ne vzťahujú zvýšené požiarne požiadavky. Napríklad zariadenie by malo byť postavené nevyhnutne na samostatnom základe. Musí byť vodotesná.
Aké spojky preferujem

Vytvárajte vykurovacie dosky vlastnými rukami, berúc do úvahy niekoľko odporúčaní.
- Racionálnejšia konštrukcia v polovici tehál. Tenkostenné konštrukcie sa však rýchlejšie zohrejú a rýchlo ochladia.
- Nasadenie? tehly, navyše vyžaduje splnenie zvýšených protipožiarnych opatrení. Takže je žiaduce vziať také štíty do oceľového puzdra.
- Teplota produktov spaľovania výfukových plynov by nemala byť menšia ako + 100 °. V opačnom prípade môže trakcia v peci výrazne poklesnúť a kondenzát sa začne usadzovať na svojich prvkoch.
- Rovnako ako u všetkých komínových pecí, ventily by mali používať ventily na nastavenie. Inak, v chladnom počasí, teplota v miestnostiach klesne veľmi rýchlo.
- Poradie vykurovacieho štítu je vyrobené z obyčajných červených tehál. Musia byť korpulentné, medzera v materiáli potrebnom na izoláciu, ale v tomto prípade je to čokoľvek.
- Pre lepenie muriva je potrebné použiť mlynček na pečenie. Zmes cementového piesku nie je odolná voči vysokej teplote.
Pracovné schémy
Podľa princípu fungovania sa rozlišujú dva typy zariadení.

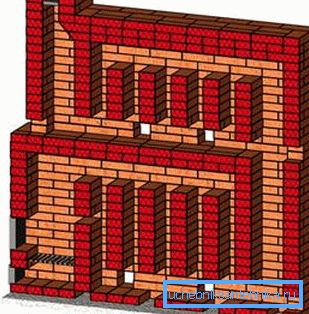

Kryty kanálov

- Vo vnútri tohto zariadenia je nejaký labyrint komínov, ktoré majú rovnakú časť.
- Keď sú takéto vykurovacie dosky umiestnené, môžu mať horizontálne i vertikálne priečky.
- Tepelná energia na stenách spaľovacích produktov poskytuje v procese jednotného pohybu po celej dĺžke kanálov.
- V zariadeniach typu potrubia často premosťujú mosty komín. Sú ohradené priečkami. Je nevyhnutné, aby v letnom období varné kachle nevykurovali miestnosť.
V peciach a krboch nie sú potrebné prepážky, pretože sú vybavené štítmi na väčší prenos tepla. Zariadenie pre silnú kovovú jednotku, napríklad pre Bavaria (tepelný výkon 14 kW) bez takéhoto jumperu, by sa nemalo robiť. (Pozri tiež článok Biopalivá pre krby: funkcie.)
Zvončeky

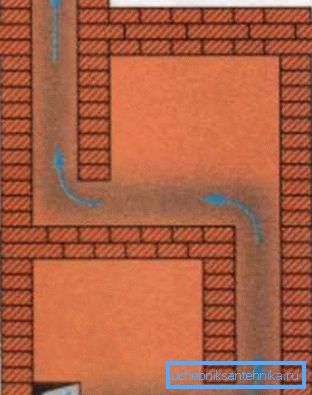

Ochranný štít typu kolpak sa skladá z jednej alebo viacerých dutín, ktoré sú spojené komínmi. Výstup a vstup do kanála vo všetkých uzáveroch je značne pod hornou rovinou.
Prečo je to potrebné? Vyhrievaný vzduch a pecné plyny vždy prúdia smerom nahor. Prenikajúc do uzáveru, plyny pred tým, ako sa ochladia, budú umiestnené tam. Keď sa vzdajú svojej teplo, budú nahradené novou časťou vykurovaných produktov spaľovania a budú klesať po komíne na ulicu.
Venujte pozornosť! Malo by sa pamätať na to, že štít s dvoma chlopňami bude odoberať viac tepla z odpadových produktov ako protiprúd s jednou klapkou. Ich cena je rovnaká, pretože náklady na materiál sú rovnocenné.
Vlastnosti realizácie obvodovej dosky
- Okrem obdĺžnikových zariadení, keď nie je v miestnosti dostatočný priestor, je často vybavený rohový štít. Okrem skutočnosti, že tento dizajn šetrí užitočný objem, vďaka väčšej oblasti výmeny tepla vydáva viac energie.

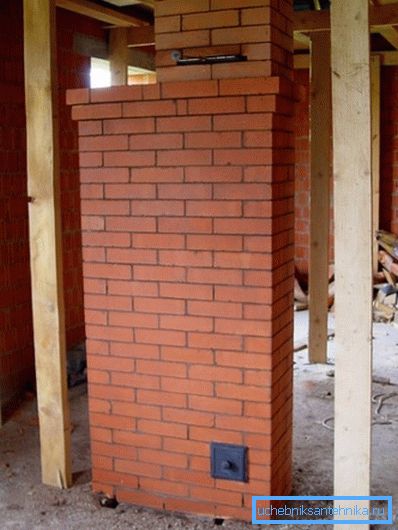

- Ak vybavíte klapku samostatným krbom, premení sa z prídavného prvku kachlí na plnohodnotné vykurovacie zariadenie.
- Vlastná palivová komora je potrebná na to, aby sa varné kachle zbytočne neroztavili. (Pozri tiež článok Vykurovanie súkromného domu s palivovým drevom: funkcie.)
záver
Vytvorením vyhrievacieho štítu vlastnými rukami výrazne zvýšite produktivitu hlavnej pece vďaka zlepšenému výmenníku tepla v miestnosti.
Pozrite si video v našom článku, obsahuje veľa ďalších informácií.
