Vykurovací výťah: prvý známy

V tomto článku musíme zistiť, aký je výťah v vykurovacom systéme a ako funguje. Okrem funkcií budeme študovať spôsoby prevádzky výťahovej jednotky a jej nastavenie. Tak choď.

Čo je to?

funkcie

Jednoducho povedané, vykurovacie uzly výťahu sú zvláštnymi nárazníkmi medzi vykurovacím systémom a domovými inžinierskymi systémami.

Spájajú niekoľko funkcií:

• Premenia tlakový rozdiel medzi čiarami trasy (3-4 atmosfér) na hodnotu 0,2 potrebnú na prevádzku vykurovacieho okruhu.
• Používajú sa na spustenie alebo zastavenie vykurovania a ohrev vody.
• Umožňuje prepínanie medzi rôznymi prevádzkovými režimami systému TÚV.

Upresnite, že teplota vody v kohútich by nemala presiahnuť 90-95 stupňov. V lete, keď teplota vody v prívodnom potrubí neprekračuje 50-55 ° C, je z tejto závitu napájaná voda. Na špičke chladného počasia sa musí prívod teplej vody prepnúť na spiatočku.

prvky

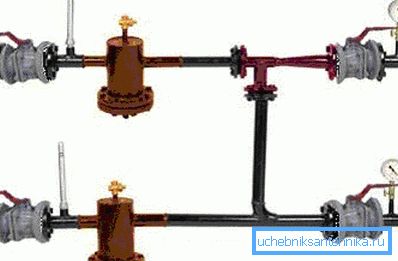

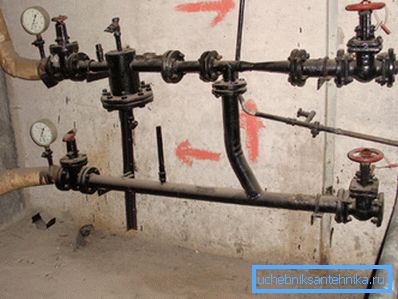

Najjednoduchšia schéma vykurovacieho telesa výťahu zahŕňa:

1. Niekoľko vstupných ventilov na napájacích a spätných závilách. Tok sa vždy nachádza nad návratom.
2. Pár domácich ventilov, ktoré rozdeľujú zostavu výťahov z vykurovacieho systému.

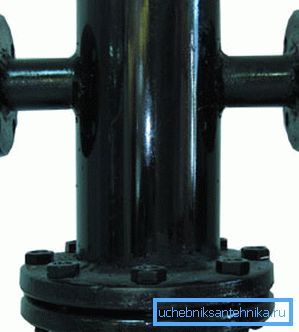

3. Gryazeviki na ihrisku a zriedka na návratovej línii.

1. Vypúšťacie zariadenia vo vykurovacom okruhu, ktoré umožňujú úplné vypustenie alebo vynulovanie systému na výboj, vylúčenie podstatnej časti vzduchu z neho pri štarte. Výtoky sa považujú za dobré pre odtoky.
2. Regulačné ventily, ktoré merajú teplotu a tlak dodávky, spiatočky a zmesi.
3. Napokon skutočný vodný lúč výťahu je prírubové odpalisko pre rúry s dýzou vo vnútri.

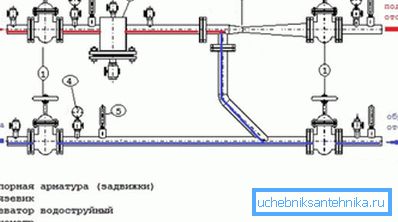

Ako funguje vykurovací systém výťahu? Princíp jeho práce je založený na Bernoulliho zákone, ktorý uvádza, že statický tlak v prietoku je nepriamo úmerný jeho rýchlosti.

Teplejšia a vyššia tlaková voda z prívodného potrubia sa vstrekuje tryskou do výťahovej zásuvky a vytvára paradoxne aj vákuovú zónu, ktorá odoberá časť vody z spätného potrubia do opakovaného cirkulačného cyklu.

To zabezpečuje:

• Veľký chladiaci prúd preteká okruhom s minimálnym prietokom z diaľnice.
• Zarovnanie teplôt v blízkosti výťahu a vzdialenejších ohrievačov z neho.

Ako sa distribuujú tlaky merané počas vykurovacej sezóny? Uvádzame typické parametre.

Teploty na trase a po výťahu podliehajú takzvanému teplotnému rozvrhu, pričom určujúcim faktorom je vonkajšia teplota. Maximálna hodnota prívodného potrubia trasy je 150 stupňov: pri ďalšom ohreve bude voda napriek pretlaku vrieť. Maximálna teplota zmesi je 95 ° C pre dvojrúrkové a 105 ° pre jednorúrkové systémy.

Okrem týchto prvkov môže výťah vykurovacieho zariadenia zahŕňať výpust teplej vody.

K dispozícii sú dve základné konfigurácie.

1. V domoch postavených pred koncom 70. rokov je teplá voda napájaná cez jednu vložku v dodávke a jednu v spiatočke.
2. V novších domoch sú na každom riadku dva väzby. Pridržiava sa podložka s priemerom 1 až 2 mm väčším, ako je priemer dýzy, je umiestnená na prírube na pripojenie rúrok medzi vložkami. Zabezpečuje dostatočnú kvapku, aby sa pri zapnutí prípravy teplej vody podľa schémy od napájania k prívodu a od návratu k spiatočke voda nepretržite pohybovala cez spriahnuté stúpače a ohrievače uterákov.

Oblasti zodpovednosti

Čo je vykurovací uzáver výťahu - nejako sme pochopili.

A kto je za to zodpovedný?

• Úsek trasy vo vnútri domu smerom k prírubám prívodných ventilov je oblasťou zodpovednosti organizácie prepravujúcej teplo (tepelné siete).
• Všetko po prívodných ventiloch a samotné ventily sú oblasťou zodpovednosti organizácie bývania.

Výber vykurovacieho výťahu podľa počtu (veľkosť), výpočet priemeru dýzy a pridržiavacích podložiek sa vykonáva vykurovacími sieťami. Majitelia domov poskytujú iba inštaláciu a demontáž.

ovládanie

Kontrolnou organizáciou je opäť vykurovacia sieť.

Čo presne kontrolujú?

• Niekoľkokrát počas zimy sa uskutočňujú kontrolné merania teplôt a tlakov prietoku, spiatočky a zmesi.. V prípade odchýlok od teplotného rozvrhu sa vykurovací výťah prepočíta s vývrtom alebo poklesom priemeru dýzy. Samozrejme, to by sa nemalo robiť na vrchole chladného počasia: pri -40 ° C, prístup na vykurovanie na ulici môže byť zachytený ľadom do jednej hodiny po zastavení obehu.
• Pri príprave na vykurovaciu sezónu sa skontroluje stav uzavieracích ventilov. Kontrola je veľmi jednoduchá: všetky ventily v zostave sa prekrývajú, po ktorom sa otvorí akýkoľvek regulačný ventil. Ak z nej prichádza voda - musíte sa pozrieť na chybu; navyše v akejkoľvek polohe ventilov by nemali pretekať cez žľazy.
• Napokon, na konci vykurovacej sezóny sú výťahy v ohrevnom systéme spolu so samotným systémom testované na teplotu.. Vykurovacie médium sa ohrieva na maximálne hodnoty pri vypnutom prívode TÚV.

management

Uvádzame poradie vykonania niektorých operácií spojených s prácou výťahu.

Začnite vykurovanie

Ak je systém plný, stačí len otvoriť ventily domu - a začne sa cirkulácia.

O niečo komplikovanejšie je inštrukcia na spustenie zrušeného systému.

1. Vypúšťanie v spätnom potrubí sa otvorí a vypúšťanie v toku sa uzavrie.
2. Pomaly (aby sa zabránilo vodnému kladivu) sa horný ventil domu otvára.
3. Keď voda preteká na skládku, je čistá, bez vzduchu, zatvorí sa, potom sa otvorí spodný ventil.

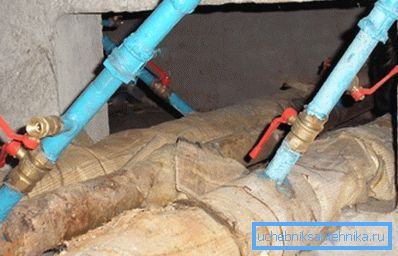

Je užitočné: ak sú na stúpačoch inštalované moderné guľové ventily, nezáleží na tom, ako je obvod na resetovanie. Ale pomocou skrutky môže rýchlo odvrátiť ventil, po ktorom bude mať zámočník dlhé a bolestivé hľadanie príčin cirkulačnej zastávky v stúpačkách.

Práca bez trysky

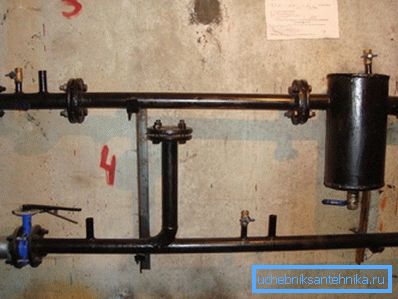

Pri katastroficky nízkej teplote spiatočky v špičke chladného počasia sa uskutočňuje výťah bez trysky. Systém dostáva chladiacu kvapalinu z diaľnice, nie zo zmesi. Tlmivka je zaseknutá oceľovou palacinkou.

Diferenciálna úprava

Keď je návrat príliš vysoký a nemožno okamžite vymeniť trysku, je praktické nastaviť diferenčný ventil.

Ako to urobiť sami?

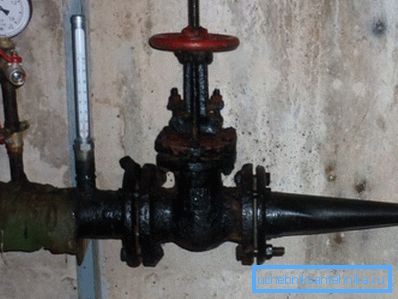

1. Posúva sa tlak napájania, po ktorom sa tlakomer nachádza na spätnom toku.

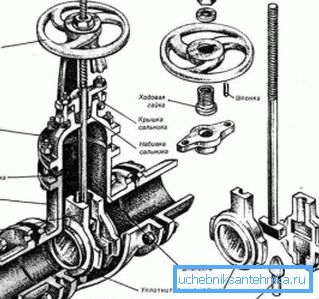

2. Vstupný ventil na spätnom potrubí sa úplne zatvára a postupne sa otvára s reguláciou tlaku na manometri. Ak práve zakryjete západku - jej tváre nemusia úplne spadnúť na tyč a skĺznuť neskôr. Cena zlého spôsobu akcie je zaručená nezatepleným prístupovým kúrením.

V danom čase by sa nemali odstraňovať viac ako 0,2 atmosfér. Opakované meranie teploty spiatočky sa vykonáva v deň, keď sú všetky hodnoty stabilizované.

záver

Dúfame, že náš materiál pomôže čitateľovi pochopiť schému práce a poradie nastavenia zostavy výťahu. Ako zvyčajne mu budú k dispozícii dodatočné informácie v priloženom videu. Veľa šťastia!
