Vykurovací systém súkromného domu: ako vybrať najlepšiu

Môžete vykurovať budovu rôznymi spôsobmi a použitím rôznych zdrojov energie, ale vykurovací systém v súkromnom dome, ktorý je premyslený na najmenší detail, bude vždy tou najlepšou voľbou.

Ak hovoríme o systéme, potom spravidla existujú tri hlavné typy, a to:

1. okruh chladiča;
2. teplá podlaha;
3. infračervený film.

Hoci štvrtý spôsob je možný, je to kombinácia dvoch alebo dokonca troch typov. Povieme vám hlavné nuansy týchto zariadení, zvážte vykurovanie kotlov a ukážte videoklip na túto tému.

kotly

plynový

• Najčastejšie vykurovacie systémy pre súkromné ​​domy pracujú s pomocou tradičných (konvekčných) plynových kotlov, s ktorými zvyčajne dodávajú radiátorový okruh alebo kombinovaný variant - radiátory a vyhrievanú podlahu. Kotly pracujú podľa schémy, ktorú vidíte na hornom obrázku - plyn je privádzaný potrubím do horáka umiestneného v palivovej komore a naopak ohrieva výmenník tepla, z ktorého sa chladiaca kvapalina rozprestiera po celom okruhu. Horúci vzduch spolu s produktmi spaľovania je vypúšťaný do ulice cez komín.
• Optimálna teplota pre takéto zariadenie, inštrukcia odporúča udržiavať v rozmedzí 60-80 ° C - môžete ušetriť najväčšiu životnosť výmenníka tepla. Ide o to, že vzniká kondenzát - 55-57 ° C, ale kondenzát sa ukáže ako kyslý, z produktov spaľovania plynu, preto sa steny tepelného výmenníka začínajú zrútiť. Ide o najbežnejší systém zásobovania vodou a vykurovanie v súkromnom dome.

• V prípadoch, keď má dom podlahové vykurovanie, je najlepšie použiť na jeho ohrev kondenzačné plynové kotly, nazývané aj nízkoteplotné.. Optimálny spôsob prevádzky takýchto zariadení je v rozsahu 30-50? alebo 30-60?, aj keď pracovný formát dosahuje 100-110?, to znamená, že môžu byť použité nielen pre nízke, ale aj pre vysoké teploty. Treba poznamenať, že efektívnosť rôznych modelov dosahuje 109-111% a aj keď ich cena je vyššia ako cena konvekčných, tieto jednotky sa časom splácajú s úrokom.
• Princíp fungovania sa v zásade odlišuje od tradičných kotlov, aj keď plynový horák ešte zahrieva výmenník tepla, ale sekundárne teplo nie je odklonené vonku, ale používa sa aj na vykurovanie.! Tu sa kondenzát kyseliny odvádza cez špeciálne potrubie cez filtre, ktoré spadajú do procesu tvorby. Práve tento okamih uchovávania sekundárneho tepla umožňuje dosiahnuť taký vysoký, rovnomerný, na prvý pohľad nemožný koeficient.

Kvapalné palivo

• V prípadoch, keď v obci neexistuje plynovod, môžu byť vykurovacie systémy pre súkromné ​​domy prevádzané z kotlov na kvapalné palivá, kde sa najčastejšie využíva solárium ako zdroj energie.. Telo takejto jednotky je zvyčajne vyrobené z liatiny a ide o podlahovú variantu, aj keď existujú oceľové, ktoré sa dajú namontovať na stenu, ale napriek silnej tepelnoizolačnej vrstve nemajú namontované modely úspech.

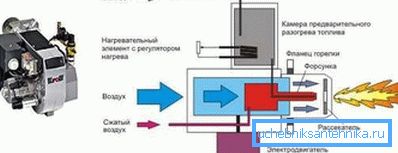

• V naftových motoroch aj v plynových jednotkách plameň z horáka tiež ohrieva výmenník tepla, ktorý je vyrobený z tepelne odolnej ocele, ale častejšie z liatiny - v dôsledku hrubých stien sa životnosť prístroja výrazne zvyšuje. Horáky na vykurovanie naftového motora môžu byť jednostupňové, dvojstupňové a modulované - to je hlavný rozdiel medzi kotlami. Ak je na jednostupňovom zariadení možné iba jeden režim spaľovania a na dvojstupňovom režime sú možné dva režimy, potom modulované zariadenie umožňuje nastaviť vykurovací výkon podľa vášho uváženia.

Tuhé palivo

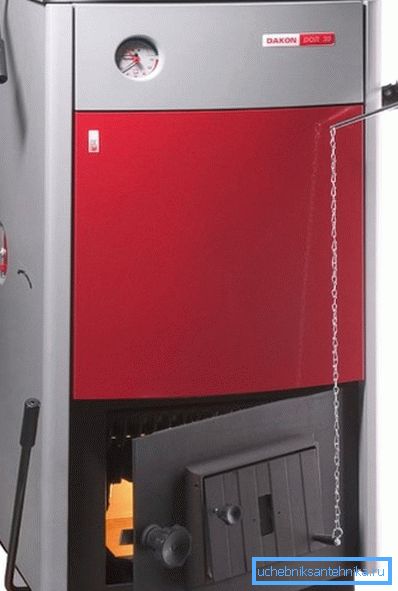

• Vykurovacie systémy súkromných domov môžu byť tiež poháňané tradičnými kotlami na tuhé palivá, ktorých prevádzka je veľmi podobná bežným kuchynským sporákom a ako nosiče energie sa používajú drevo a uhlie a palivové drevo (brikety, pelety atď.).. Výmenníky tepla pre takéto jednotky sú vyrobené buď z tepelne odolnej ocele alebo liatiny, hoci druhá možnosť je najvýhodnejšia - v dôsledku hrubých stien sa životnosť zvyšuje. Účinnosť kotla je značne zvýšená v dôsledku rôznych ventilov, ktoré regulujú prívod vzduchu do pece a ťahových kanálov.

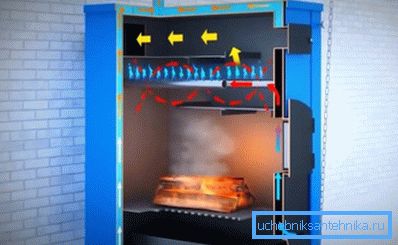

• A tu je iný typ jednotky pracujúce na tuhom palive - to sú plynové alebo pyrolýzne kotle, kde palivo spaľuje takmer bez zvyšku, ale existujú dve komory - hlavné spaľovanie a prídavné spaľovanie. Princíp ich práce je nasledovný: v hlavnom krbe sa zapália uhlie alebo palivové drevo, po ktorom je tam čiastočne zablokovaný kyslík, čo prispieva k procesu pyrolýzy (tepelnému rozkladu) - je to sprevádzané hojným dymom. Dym vstupuje do komory pre dodatočné spaľovanie, kde je tiež dodávaný horúci vzduch z prvej komory a tieto nespálené výrobky tepelného rozkladu napája na koniec.
• Plynové kotly sú veľmi vhodné pre domáce použitie - ich inštalácia umožňuje záložku po 4, 6, 8 alebo 12 hodinách av niektorých modeloch je tento proces povolený po dvoch alebo dokonca troch dňoch! Rozsah kladenia paliva závisí nielen od konštrukcie kotla, ale aj od samotného paliva, napríklad modely pracujúce s uhlím majú najväčší rozsah (až tri dni). Účinnosť takýchto zariadení dosahuje 85% a dymový výfukový systém je minimálny - bezpečne môžete zavesiť oblečenie na ulici bez strachu o čistotu.

elektrina

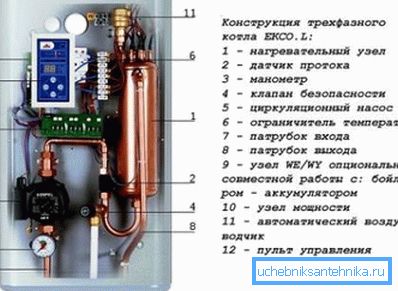

• Hlavnou výhodou akéhokoľvek elektrického kotla nad alternatívnymi typmi vyššie uvedených jednotiek je absencia komína, ktorý sa musí dostať von - tu jednoducho nie je nutné, pretože neexistujú žiadne produkty tepelného rozkladu. Takéto zariadenia môžu fungovať (v závislosti od výkonu) zo siete AC 220 / 380V 50Hz, hoci jednofázové ohrievače sa zvyčajne používajú na domáce účely.
• Optimálny spôsob prevádzky, ktorý ponúka výrobca, je prevažne v rozmedzí 60-80 ° C, hoci je maximálne povolené 85 ° C a pri 90 ° C sa aktivuje automatické odpojenie elektrických ohrievačov. Najvyššia účinnosť takýchto ohrievačov je 93% (vyššia len pre kondenzačné kotly) a od 220V si môžete vybrať modely s výkonom do 9 kW - to stačí na vykurovanie 90m² obytného priestoru.

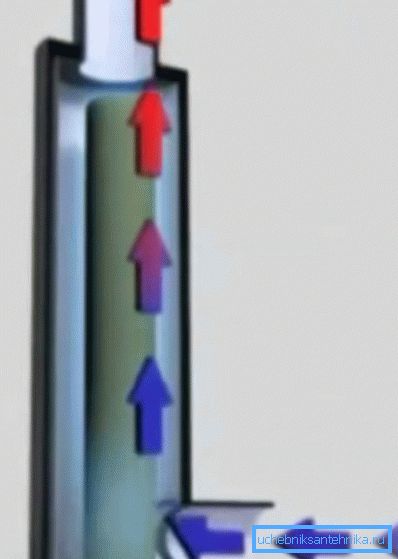

• Každý vie, že frekvencia prúdu v našich sieťach je 50 Hz a činnosť kotla elektródy priamo závisí od toho. Chladiaca kvapalina prechádza cez svoje telo a samotné elektródy sú ponorené do kvapaliny. A v tomto prípade, keď sa aplikuje energia, nastane ionizačný proces. Vzhľadom na to, že elektródy menia polaritu 50 krát za sekundu, ióny tiež menia smer pohybu s rovnakou frekvenciou, čo spôsobí, že sa teplo zahreje.
• Tieto kotly môžu pracovať na AC 220 / 380V 50 Hz na destilovanej alebo nízkoteplotnej vode, ktorá nezmrazuje pri teplote -40 ° C, ani na kvapalinách, ktorých teplota varu nie je nižšia ako 100 ° C a sú certifikované výrobcom.

Poznámka. K dispozícii sú tiež univerzálne kotly, ktoré kombinujú dva alebo tri typy paliva, napríklad elektrickú energiu a plyn, plyn a naftu, solárne, plynové a elektrickú energiu. Takéto jednotky však nie sú obzvlášť populárne, pretože v žiadnom z týchto režimov neposkytujú úplné výnosy.

Vykurovacie systémy

kapacita

Pre správnu inštaláciu vykurovacieho systému súkromného domu s vlastnými rukami je potrebné presne vypočítať kapacitu potrubia vzhľadom na svoj priemer, aby sa zabezpečilo dostatočné vykurovanie miestnosti. Pre takéto výpočty môžete použiť vzorec D = v354 * (0,86 * Q /? T) / V, kde D je priemer, Q je zaťaženie v kW na skúšobnú plochu, T je teplotný rozdiel na napájacej a vratnej rúrke, V je rýchlosť tekutín v m / s.

Ale môžete použiť aj nižšie uvedenú tabuľku.

Proporcionálny vzťah medzi prietokom a priemerom rúr

Poznámka. Výkon kotla pre váš systém možno určiť, ak poznáte veľkosť vášho domu. So stropmi do 260 cm sa zohľadňuje kvadratúra a vo vyšších miestnostiach je už potrebná kubatúra domu. Takéto ukazovatele sa zvyčajne nachádzajú v sprievodnej dokumentácii kotla.

Vykurovacie okruhy

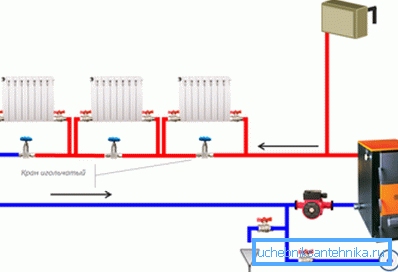

Na začiatok uvidíme, ako sa vykurovacie teleso vykurovacieho telesa vyrába v súkromnom dome svojimi vlastnými rukami, pretože môže mať jeden alebo dva obvody (jednorúrkové, dvojrubí). Ak je z vykurovacej jednotky, ktorá je nasmerovaná späť na napájanie a spätnú kvapalinu, položená iba jedna hlavná rúrka, tak v budove s veľkou plochou by takáto schéma nebola úplne účinná.

Problém je v tom, že každá batéria, ktorá dostáva chladiacu kvapalinu z hlavného potrubia, ju tiež vracia, takže pri každom následnom radiátore bude voda v systéme ochladzovať stále viac.

Aj keď nainštalujete uzatváracie ventily (kohútiky) medzi napájacími a spätnými prípojkami, ako je znázornené na hornom obrázku, bude to pre tento akumulátor prospešné a v ďalšej bude voda ešte chladnejšia. Takéto systémy sú účinné, ak nie je pripojených viac než 3-5 zariadení v obvode, takže vo veľkých domoch je lepšie ich úplne odmietnuť.

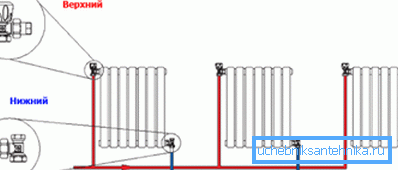

Najvýhodnejším a najvýhodnejším dvojrubovým vykurovacím systémom v súkromnom dome, ktorým je napájanie a návrat chladiacej kvapaliny z kotla do kotla, sú rôzne vykurovacie potrubia, ako je vidieť z horného schematického výkresu. Pripojenie batérií k diaľnici tu môže byť vykonané rôznymi spôsobmi - zospodu, zhora a diagonálne.

Teplota vody v prívodnom potrubí v dvojkruhovom systéme je prakticky nezmenená po celej svojej dĺžke, pretože nie je prítok chladenej kvapaliny, preto bude ohrev všetkých radiátorov od začiatku až po koniec systému rovnaký.

Tu je veľmi dôležité správne vypočítať priemer potrubí, pretože ako sa zvyšuje, objem kvapaliny sa zvyšuje a tým sa zvyšujú náklady na energiu pre kotol.

V súkromnom sektore sa zvyčajne používajú potrubia s prierezom 25-40 mm pre stúpačky a 20 mm pre radiátory.

1. Riadiaci ventil so snímačom teploty;
2. Vyvažovací ventil;
3. Cirkulačné čerpadlo;
4. Bezpečnostný termostat (faktúra);
5. Elektrické rozvodné ventily;
6. kolektor;
7. Bypass (potrebný pri vysokoteplotných kotloch);
8. Izbový termostat.

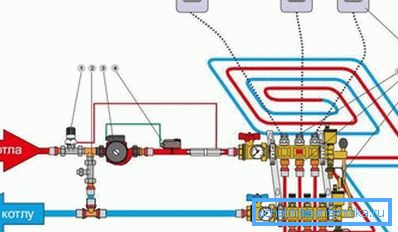

V prípade kombinácie radiátorov s teplou podlahou budete potrebovať chladiacu kvapalinu s rôznymi teplotami - do batérií v rozmedzí 60-80 ° C a do obrysu podlahy - 30-50 ° C.

Aby ste dosiahli túto separáciu, budete potrebovať jednotku miešania čerpadiel, ktorá sa zvyčajne skladá z obtoku. Trojcestný ventil preruší nastavenie horúceho prúdu. Keď tekutina v potrubí v horúcej podlahe dosiahne požadovanú teplotu, ventil z prívodného potrubia ho neorientuje na ohrievanú podlahu, ale jednoducho ju spustí do spätného potrubia, kým termostat nevydá príkaz na ohrev okruhu.

záver

Niektorí používatelia majú záujem o vypustenie vykurovacieho systému v súkromnom dome, je to však dosť rozsiahla téma, ktorá by mala byť zdôraznená v samostatnom článku. Hovoríme len, že sa to robí najprv studenou a potom horúcou vodou s pridaním bielidla a kompresora. Obvod je odpojený od kotla pomocou uzáverov (kohútikov).
