Vykurovací systém s prirodzenou cirkuláciou: 2 spôsoby

Bez ohľadu na použitý typ kotla je nevyhnutné, aby sa v záujme účinného vykurovania domu alebo bytu správne usporiadala cirkulácia chladiacej kvapaliny cez potrubia a radiátory inštalované v byte. Najefektívnejší a najrozšírenejší gravitačný systém. Zásady jeho práce, existujúce odrody, ako aj spôsob navrhovania vykurovania s prirodzenou cirkuláciou s vlastnými rukami budú uvedené nižšie.

Princíp činnosti

Existujú dve hlavné schémy usporiadania inžinierskych sietí vykurovania:

1. Vykurovací systém s núteným obehom. V tomto prípade sa používa čerpacie zariadenie, vďaka čomu sa voda dodáva správnym smerom. Nevýhody tohto riešenia sú hluk spôsobený elektrickými zariadeniami, ako aj závislosť vykurovania na dostupnosti elektrickej energie.
2. Domové vykurovanie s prirodzenou cirkuláciou. V tomto prípade je tok vody z kotla na radiátory a chrbát zabezpečený zmenou termodynamických vlastností kvapaliny.

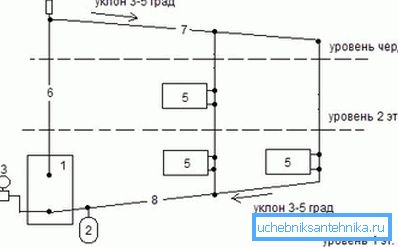

Podstata jeho činnosti je nasledovná: pri zahriatí sa voda rozširuje, vďaka čomu sa hustota znižuje a kvapalina sa tlačí do hornej časti vykurovacieho systému. Počas ochladzovania sa chladiaca kvapalina postupne dostáva do kotla pozdĺž potrubia, ktoré sú položené šikmo, po ktorom sa cyklus obnoví.

Venujte pozornosť! Prirodzená cirkulácia vykurovania je možná iba s riadne namontovanými rúrami a prítomnosťou expanznej nádoby. Toto je potrebné na odstránenie vzduchu z radiátorov a vytváranie potrebného tlaku v inžinierskej sieti.

Nevýhody opísanej schémy zahŕňajú skutočnosť, že systém ohrevu vody s prirodzenou cirkuláciou má značnú zotrvačnosť a je zle vhodný na vykurovanie veľkých plôch (100 m2 a viac) alebo domov s 5 alebo viacerými miestnosťami.

Obehová hlava

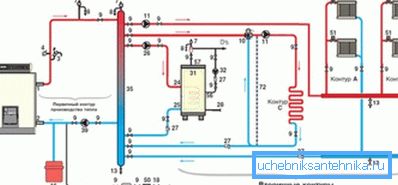

Aby bola výmena tepla organizovaná chladiacim prostriedkom najefektívnejšia, je potrebné správne vypočítať vykurovací systém s prirodzenou cirkuláciou.

Je dôležité zvážiť tieto ukazovatele:

• rozdiel v výške medzi umiestnením výmenníka tepla kotla a odtokovým otvorom najnižšieho radiátora vykurovania - čím je táto hodnota väčšia, tým lepšia bude cirkulácia kvapaliny;
• teplota, do ktorej sa ohrieva voda v komore plynového, elektrického alebo kotla na tuhé palivo - čím väčší je rozdiel, tým účinnejší bude systém;
• inštalačná výška radiátorov a uhol sklonu potrubí - čím vyšší je tento ukazovateľ, tým efektívnejšie chladené chladivo prekoná vnútorný odpor pri spätnom prúde na kotol.

Venujte pozornosť! Vykurovací kotol musí byť umiestnený pod radiátormi, inak studená voda nebude schopná dosiahnuť výmenník tepla. Z tohto dôvodu sa individuálne vykurovanie prirodzenou cirkuláciou nepoužíva v mestských apartmánoch, pretože nie je priestor na inštaláciu ohrievača.

Pri projektovaní vykurovacieho systému je tiež potrebné správne vypočítať výkon centrálneho prvku - kotla -, ktorý ohrieva chladiace médium dodávané do radiátorov.

Použite tento vzorec:

W = Wud * S / 10, kde:

• W je požadovaný výkon zariadenia, kW;
• Wud je koeficient korekcie pre geografickú oblasť (od 0,7 do 1,5 v závislosti od klimatických pásiem);
• S - plocha vyhrievaných priestorov, m2.

Pipeline Ways

Vykurovanie súkromného domu s prirodzeným obehom môže byť inštalované v dvoch podstatne odlišných schémach.

Odlišujú sa v týchto vlastnostiach:

• pripojením radiátorov na ohrev vody pomocou hlavných potrubí dodávajúcich vodu - existuje jednorúrkový a dvojkotáčkový systém (jeho cena je vyššia v dôsledku zvýšenej spotreby materiálu, je však efektívnejšia);
• miesto kladenia hlavných vodovodných potrubí - môžu byť na vrchu (nad radiátory) alebo pod (pod podlahou);
• schéma usporiadania vodovodných potrubí - mŕtvy koniec (voda je dodávaná do každého chladiča samostatne a je z neho odstránená rovnakým spôsobom) alebo by-pass, keď všetky vykurovacie radiátory prechádzajú médiom na prenos tepla z horného do spodného bodu;
• usporiadanie stúpačov - môžu byť pripevnené horizontálne a vertikálne.

Metóda 1. Vyhrievací systém s jednorúrkovým gravitačným systémom

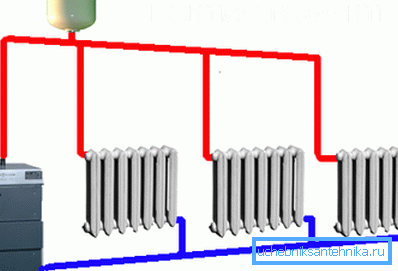

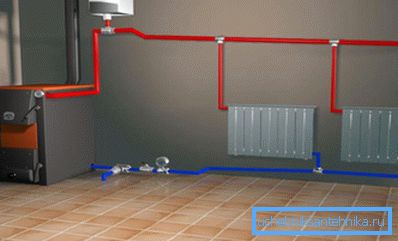

Prirodzené vykurovanie, ktoré sa realizuje podľa schémy s jedným potrubím, môže mať iba horné vedenie hlavných kanálov. V tomto prípade, ako to naznačuje názov, je nainštalované napájacie potrubie, kde sa tekutina vracia po preteku cez radiátory.

V tomto prípade je prirodzený prietok kvapaliny organizovaný kvôli rozdielu v jeho teplote a v dôsledku toho jej hustote.

Ak je gravitačný vykurovací systém namontovaný v dvojpodlažnom alebo trojpodlažnom dome, pretože počet podlaží sa zvyšuje, musí sa znížiť plocha vykurovacích radiátorov. V tomto prípade, napriek zníženiu teploty chladiacej kvapaliny, bude ohrievanie jednotné.

Rúry v jednom potrubnom vykurovacom systéme je možné inštalovať dvoma spôsobmi:

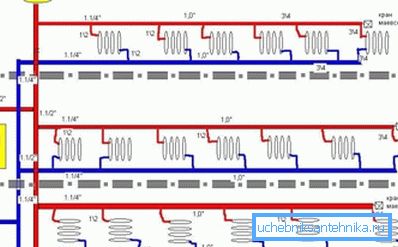

• paralelný - časť vody vstupuje do chladiča a zvyšok chladiacej kvapaliny cez hlavný kanál prechádza ďalej (výhodou tohto riešenia je to, že pomocou manuálnych alebo automatických ventilov môžete obmedziť množstvo teplej vody dodávanej do vykurovacieho panelu a tým znížiť teplotu v miestnosti);

• - v tomto prípade preteká celý okruh ohrievanej vody cez každý vykurovací panel v dome (nebudete môcť regulovať objem vody dodávanej do radiátora, ani úplne vypnúť napájanie, pretože to spôsobí poruchu celého systému).

Tip! Optimálnejšia schéma môže byť považovaná za paralelnú. Umožňuje regulovať teplotný režim samostatne v každej miestnosti. To šetrí energiu (plyn, motorová nafta atď.) A vytvára komfortnejšiu vnútornú mikroklímu.

Vzhľadom na to, že dodávka vody v jednom potrubnom systéme môže byť vykonaná len cez jeden kanál, usporiadanie tohto typu vykurovania je možné len v budovách, ktoré majú podkrovnú podlahu, kde sú umiestnené rúry s vodou ohrievanou v kotli.

Nevýhody schémy s jedným potrubím zahŕňajú neschopnosť čiastočne spustiť systém, výhody sú nižšie náklady z dôvodu menšieho množstva materiálov a inštalačných prác, ako aj estetiky.

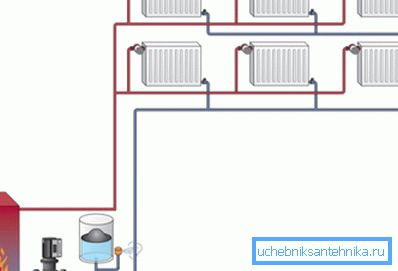

Metóda 2. 2-trubková gravitačná vykurovacia sieť

V tomto prípade je potrebné inštaláciu dvoch plynovodov:

1. Prichádzajúce. Dodáva predhriaty nosič tepla na batérie. Z kotla, ktorý vstupuje do expanznej nádoby, sa vyťahuje rúrka, ktorá je potrebná na vytvorenie tlaku v potrubí. Z tohto vodovodného vedenia prejdite na radiátory. Použitý objem expanznej nádoby závisí od veľkosti vykurovacieho systému. V niektorých prípadoch musí byť toto zariadenie vybavené prepadovým potrubím, ktoré odstraňuje zvyškovú kvapalinu.
2. Vychádzajú. Prostredníctvom tohto potrubia sa chladená voda prepravuje na výmenník tepla kotla na ohrev. Studená línia by mala byť položená v tých istých priestoroch, kde bol namontovaný napájací kanál. Je to efektívnejšia schéma, pretože umožňuje lepšiu kontrolu teploty v miestnostiach. Jeho nevýhody - vysoké náklady na inštaláciu a objem.

Výber konštrukcie stúpania

Existujú dve hlavné možnosti:

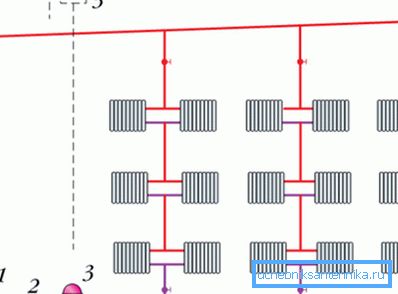

1. Vertikálne stúpanie. V tomto prípade sú všetky rúrky z radiátorov spojené s centrálnym prvkom, ktorý prechádza cez každé podlažie domu. Výhody jeho použitia zahŕňajú absenciu rizika zanesenia leteckej prevádzky, nevýhodou sú vysoké náklady (viac potrubí spojujúcich centrálnu rúrku s radiátormi).

1. Horizontálne stúpanie. Všetky vykurovacie panely na každom podlaží sú pripojené k jednému prívodnému vedeniu. Ekonomickejšia možnosť. V tomto prípade je však potrebné nainštalovať špeciálne ventily, ktoré zabraňujú "vetraniu" vykurovacej siete, čo ovplyvňuje jej účinnosť.

Výhody a nevýhody

Použitie vykurovacieho systému s prirodzenou cirkuláciou chladiva má mnoho výhod, medzi ktoré patria hlavne:

• jednoduchá inštalácia, uvedenie do prevádzky a údržba;
• maximálna účinnosť - gravitačná vykurovacia sieť má vysokú účinnosť a umožňuje regulovať teplotný režim každej miestnosti samostatne;
• ziskovosť - gravitačná vykurovacia sieť je jedným z najlacnejších medzi existujúcimi domácimi vykurovacími systémami (ak podniknete opatrenia na zníženie tepelnej vodivosti stien, podlahy a strechy);
• tichosť - absencia pracovného elektrického zariadenia minimalizuje hluk, ktorý sprevádza prevádzku klimatického systému;
• energetická gravitačná sieť uvedená do prevádzky bude fungovať aj v prípade dočasného zastavenia dodávky elektrickej energie, ktorá by inak bola potrebná na napájanie čerpadiel;
• Dlhá životnosť - pri správnej inštalácii a správnej údržbe vykurovacie zariadenie bude trvať viac ako 35 rokov bez nutnosti rozsiahlej renovácie.

Hlavnou nevýhodou vykurovania s prirodzenou cirkuláciou je nemožnosť jeho použitia pre veľké budovy. Vzhľadom na nízky tlak kvapaliny by dĺžka vodorovných úsekov potrubí nemala presiahnuť 30-35 metrov, inak by sa účinnosť systému výrazne znížila.

Okrem toho musíte mať hornú časť budovy, kde je namontovaná expanzná nádoba, technickú podlahu.

Aj v dôsledku nízkej zotrvačnosti sa odporúča vyhýbať sa pokládaniu rúr v nevykurovaných miestnostiach, pretože hrozí nebezpečenstvo zamrznutia chladiacej kvapaliny a v dôsledku toho dochádza k narušeniu integrity potrubí.

záver

Systém s prirodzenou cirkuláciou je snáď najlepším riešením na zabezpečenie vykurovania malého vidieckeho domu. Avšak, to je úplne nevhodné pre mestský byt, letný dom, kde sa ľudia a chalupa s plochou viac ako 100 metrov štvorcových sa neočakáva, že bude žiť po celý rok. metre. V tomto prípade je lepšie zamerať sa na iné metódy vykurovania, ktoré sú opísané vo videu nižšie.
