Vykurovací systém leningradka: pripojenie, vlastnosti,

Vykurovací systém súkromného domu Leningradka je jedným z najspoľahlivejších a najjednoduchších riešení. Budeme hovoriť o vlastnostiach, výhodách a spôsoboch pripojenia tohto vykurovacieho systému.

Jednorúrkový vykurovací systém (Leningradka)

Definícia a zloženie

Leningradka je názov jednokruhovom obehovom systéme chladiaceho média vo vykurovacom okruhu domu. V tomto prípade sú radiátory alebo batérie zapojené do série a voda sa pohybuje v uzavretom okruhu:

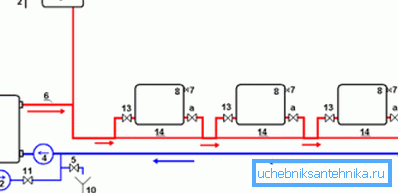

Obrázok zobrazuje hlavné uzly:

1. Ohrievanie kotlovej vody. Existujú plynové, drevené, rašelinové, tuhé palivá, elektrické a benzínové jednotky, najčastejšie používajú plynové vykurovacie kotly;
2. Tryska na odstraňovanie vzduchu a vypúšťanie vody z expanznej nádrže. Prítomnosť takejto trysky naznačuje otvorený typ ohrevu, v ktorom sa nadbytočná voda odstraňuje bez vytvárania tlaku; (Pozri tiež článok Vetranie vykurovacieho systému: Vlastnosti.)
3. Expanzná nádrž. Určené na nastavenie tlaku nahromadením vody počas tepelnej expanzie a odrazu počas chladenia. V prípade nehody a prehriatia / varu chladiacej kvapaliny zohráva úlohu núdzového vypúšťania vody;
4. Obehové čerpadlo. Poskytuje potrebný tlak a rýchlosť cirkulácie chladiacej kvapaliny v okruhoch s núteným obehom;
5. Guľový ventil vypúšťajte vodu. Počas opravy alebo zachovania vykurovacieho okruhu je potrebné z zimy odstrániť chladiacu kvapalinu z potrubia a radiátorov;
6. Ohrievajúce vodovodné potrubie;
7. Mayevskyho žeriav na odstránenie prebytočného vzduchu z radiátora;
8. Chladič alebo batéria;
9. Chladiaci ventil potrubia (obratka);
10. Odtok odpadových vôd na odstraňovanie vody odstránenej z hlavnej trasy;
11. Guľový ventil pripojený k prívodu vody. Keď je odblokovaný okruh je naplnený vodou, batéria je uzamknutá a kúrenie je spustené;
12. Filtru na čistenie vody pred napájaním do potrubia;
13. Kulový ventil vypnite radiátor. Umožňuje vypnúť jednotlivé batérie na opravu alebo šetriť energiu;

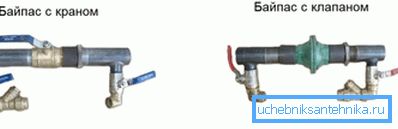

14. Bypass alebo bypass. Umožňuje vám nastaviť (ak je nainštalovaný ihlový ventil) alebo odpojený jeden alebo druhý žiarič zo spoločného obvodu.

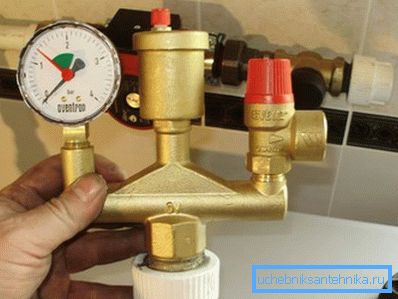

Vykurovací systém uzavretého typu predpokladá prítomnosť expanznej nádoby bez vývodu. Takéto vykurovanie funguje pod tlakom a pre núdzovú prevádzku je zabezpečené v podobe jednoduchej štruktúry:

Venujte pozornosť! Riešenie s jedným potrubím predpokladá konzistentné usporiadanie ohrievačov na spoločnej diaľnici alebo stúpačke. To vám umožňuje ušetriť na potrubiach a inštalačných činnostiach.

druh

Okrem rozdelenia do uzavretých a otvorených druhov sa Leningradka odlišuje typom vedenia do horizontálnych a vertikálnych typov.

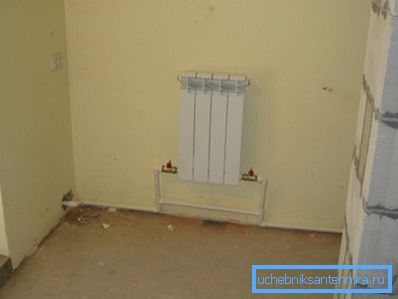

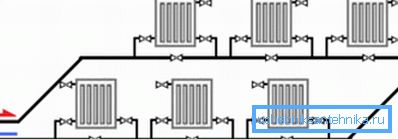

Horizontálny režim vykurovania v súkromnom dome je najvýhodnejší. Zahŕňa pokládku diaľnice pozdĺž obrysu miestnosti pozdĺž vonkajšej steny v hrúbke podlahy alebo nad jej povrchom. Radiátory sú spojené sériovo s hlavnou líniou:

Venujte pozornosť! Je žiaduce vytvoriť jeden okruh, zatiaľ čo počet radiátorov v okruhu by nemal prekročiť 10 kusov. Pri pripájaní dvoch obvodov s rôznou dĺžkou a prenosom tepla by sa ich výkonnosť mala regulovať pomocou ihlových ventilov, aby nedošlo k nerovnováhe systému.

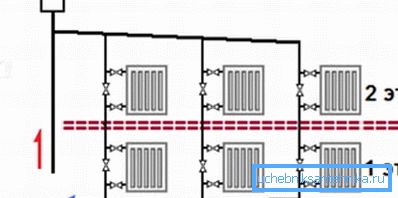

V prípade vertikálnej distribúcie potrubí sú vykurovacie zariadenia spojené sériovo so spoločným stúpačom. V takýchto prípadoch sa spravidla používa nútený obeh a horný prívod vody.

Venujte pozornosť! Ako vidíte, pri vertikálnom zapojení sa najčastejšie realizuje paralelné pripojenie niekoľkých jednoprúdových reťazí k spoločnému stúpaniu. To je výhodné pre výškové budovy.

Výhody a nevýhody

Ak hovoríme o výhodách jednorúrkového vykurovania, spočívajú hlavne na hospodárnosti a spoľahlivosti:

• Jednoduchý obrys trubice znamená nižšiu spotrebu potrubia, preto sa náklady na projekt znižujú;
• Montáž, zváranie a iné súvisiace práce s jedným potrubím je výrazne menej. Umožňuje tiež ušetriť odmenu za prácu a náklady na energiu, čas a spotrebný materiál;
• Systém je testovaný časom a ukázal sa ako mimoriadne spoľahlivý.;
• Potrubie je možné zakryť pod podlahou. Mal by brať do úvahy tepelné straty z kontaktu s podlahovými konštrukciami a urobiť primeranú tepelnú izoláciu;

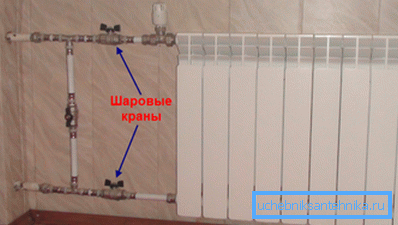

• Prítomnosť obtokov umožňuje opraviť spotrebiče pri prevádzke vykurovania, a tiež regulovať intenzitu práce jednotlivých batérií a priestorov.

Nevýhody Leningradky zahŕňajú jeho vlastnosti:

• Potreba dodržiavať správny pomer priemeru potrubia, veľký prierez hlavného potrubia;
• Nerovnomerné zahrievanie radiátorov v závislosti od ich odstránenia z kotla. Aby sa vyrovnali teploty, je potrebné zvýšiť veľkosť a počet článkov batérie, keď sa pohybuje od zdroja tepla;
• V dôsledku nerovnomerného rozloženia tepla sa neodporúča pripojiť viac ako 10 radiátorov do jedného okruhu, preto je toto riešenie vhodné iba na vykurovanie súkromného domu - je to najjednoduchšie, aby ste si ho sami použili.

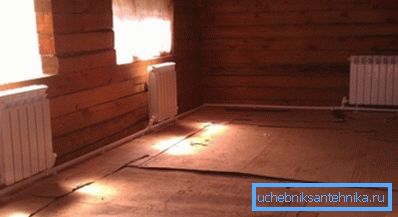

Venujte pozornosť! Z analýzy výhod a nevýhod jednodávkového vykurovacieho systému možno konštatovať, že je vhodný pre súkromné ​​a malé úžitkové domy.

záver

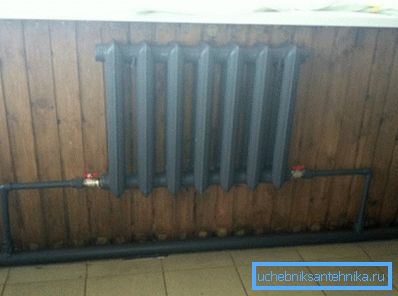

Leningradka vám umožňuje jednoducho a lacne zaistiť kúrenie v súkromnom dome. Je charakterizovaná flexibilitou a schopnosťou nastaviť intenzitu prenosu tepla jednotlivých vykurovacích zariadení. Ak chcete získať úplnejší zážitok, pozrite si video na konci článku.
