Vykurovací systém kolektora - ideálna voľba pre súkromný dom

12-08-2018
Kúrenie

Aj v etape plánovania vykurovacieho systému je potrebné vybrať si medzi niekoľkými úplne odlišnými spôsobmi dodávania chladiacej kvapaliny do vykurovacích radiátorov. Ak rozpočet nie je slabým bodom, kolektorový systém by bol ideálnou voľbou a z hľadiska parametrov, ako je jednoduchosť používania a trvanlivosť, je lepšia ako analógové.

Montáž systému

Porovnanie kolektorov a iných typov vedenia

Môžete si vybrať jeden z troch bežných spôsobov distribúcie potrubia:

  • Jedno potrubné vykurovanie - ideálne na vykurovanie malého súkromného domu. V tomto prípade sú všetky radiátory zapojené do série, čo znamená, že posledná batéria v reťazci funguje menej efektívne než prvá. Náklady na takýto systém sú však minimálne;
Monotube vykurovací systém
  • s 2-ohrevným ohrevom môže byť schéma zapojenia reprezentovaná ako 2 paralelné obvody, jeden dodáva teplú chladiacu kvapalinu do vykurovacích zariadení, druhá prenesie chladiacu kvapalinu do kotla. Tento spôsob vykurovania možno považovať za najbežnejší;

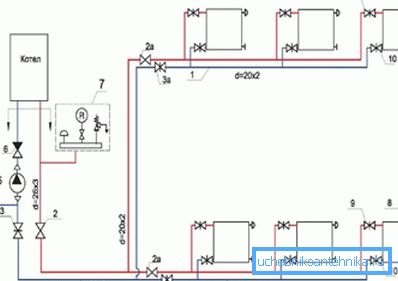

Príklad dvojvrstvového vykurovacieho systému
  • kolektorové vedenie sa líši od uvedených analógov v tom, že každý chladič je samostatne napájaný chladiacim médiom. To znamená, že kolektor je nainštalovaný v miestnosti (na svojom zariadení - neskôr v článku), a z neho do každej batérie je napájacie a výtlačné potrubie. To ovplyvňuje náklady a zložitosť inštalácie, ale všetka práca môže byť ešte vykonaná vlastnými rukami.

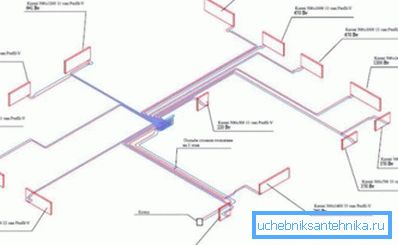

Jedna z možností distribúcie potrubia

Samozrejme, to nie je najlepší vplyv na náklady na inštalačné práce a materiály. Celková dĺžka potrubia v tomto prípade bude maximálna a zberač tiež stojí peniaze (najmä ak vybraný model nie je posledným výrobcom s termostatmi).

Silné a slabé stránky vykurovania kolektorov

V prírode neexistujú žiadne ideálne riešenia, použitie vykurovacieho okruhu kolektora nie je výnimkou.

Výhody kolektorového vykurovacieho systému zahŕňajú:

  • flexibilita vykurovacieho systému - priamo na hrebeni môžete inštalovať termostaty, s ktorými bude regulovaná teplota v jednom žiariči;

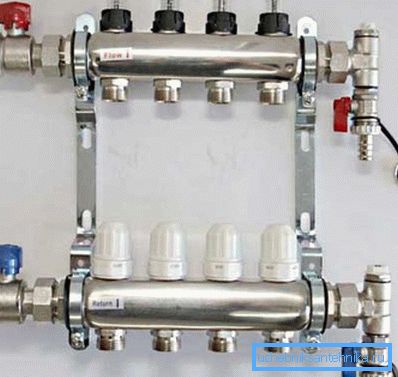

Na tento hrebeň sú už nainštalované regulátory teploty.

Venujte pozornosť! V prípade potreby môžete jednoducho vypnúť batériu. Zvyšok vykurovacieho systému funguje normálne.

  • pretože každý chladič je dodávaný s chladiacim prostriedkom jednotlivo, je možné použiť rúrku malého úseku;
  • Ak je to potrebné, môžete jednoducho použiť kombinovaný vykurovací systém. To znamená, rozdeľte ho na 2 okruhy s rôznymi prevádzkovými teplotami alebo použite iný typ chladiaceho média v každom z obvodov. Na takéto riešenie budete potrebovať hydraulickú ihlu.

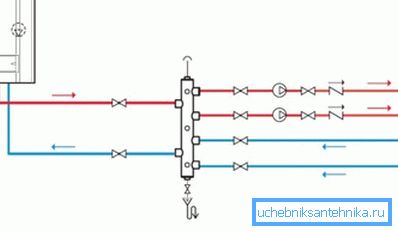

Oddelenie vykurovacieho systému na 2 okruhy pomocou rozdeľovača

K dispozícii sú usporiadanie kolektorov a slabé miesta:

  • zvýšená cena už bola spomenutá, navyše v prípade potreby môžu byť opravy ťažké - pretože vykurovacie potrubia sú skryté priamo pod podlahou (často sú jednoducho naplnené spojkou);
  • potrubia s takým rozložením nemožno položiť pozdĺž stien. Presnejšie, z technického hľadiska to možno urobiť, ale takmer polovica steny bude uzavretá potrubím - pochybným doplnkom do interiéru;
Ak sú všetky tieto potrubia vedené pozdĺž stien, miestnosť sa začne podobať kotolni.
  • kolektorové rozvody vykurovania potrubím s malým priemerom vyžadujú silnejšie cirkulačné čerpadlo, pretože sa zvýši hydraulický odpor;
  • Takýto vykurovací systém nemožno nazývať úplne samostatným - v každom prípade bude potrebná elektrická energia - na prevádzku čerpadla. Prírodný tlak nestačí na cirkuláciu chladiacej kvapaliny.

Zariadenie a princíp činnosti kolektorového vykurovacieho systému

Podľa tejto schémy je možné organizovať nielen vykurovanie pomocou radiátorov, ale aj napríklad organizovať "teplú podlahu" v miestnosti - to znamená robiť bez batérií vôbec. Ale vo všeobecnosti sa vykurovací systém nezmení a pracuje na tom istom princípe.

Typy kolektorov

Zberatelia môžu byť použité na:

  • organizácia tradičného vykurovania (pomocou radiátorov). Je možné kombinovať radiátory v skupinách po 2-3 kusoch, aby ste ušetrili potrubie a uľahčili inštaláciu.
  • vykurovanie na princípe "teplej" podlahy;
  • rozdeliť jeden okruh na 2 alebo viac. V tomto prípade kotol slúži ako zdroj energie pre obe obvody, ale teplota chladiacej kvapaliny v nich sa môže výrazne líšiť (môžu dokonca použiť rôzne typy chladiacej kvapaliny).

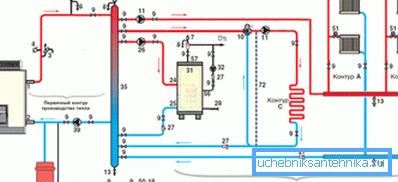

Príklad použitia hydraulického separátora (hydrokolétor)

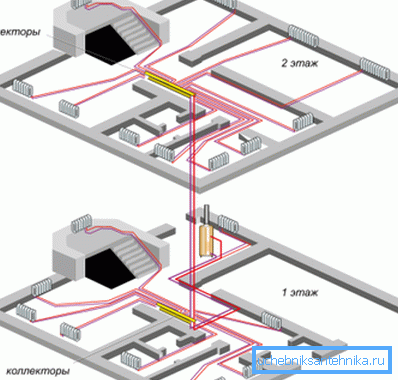

Schéma kolektora vykurovania s použitím "teplej podlahy" je charakterizovaná zvýšenou odolnosťou, preto môže byť pre vykurovacie zariadenie potrebné dodatočné cirkulačné čerpadlo. Zberná skriňa je najlepšie umiestnená v strede domu, pri tomto usporiadaní bude dĺžka rúr na vykurovanie rôznych miestností asi rovnaká.

V prípade

Ďalším dôležitým prvkom v takejto schéme bude miešacia jednotka, v ktorej teplota ochladzovadla klesne. Na výstupe kotla sa voda ohreje na teplotu +90 ° C a v systémoch podlahového vykurovania by teplota tepelného nosiča mala byť približne + 40 ° C.

Prvky kolektorového vykurovacieho systému

Zvyčajne sú všetky prvky skryté v samostatnej malej skrinke a sú umiestnené na nenápadnom mieste v blízkosti steny. Rúry prebiehajú pod podlahou, takže interiér miestnosti nie je narušený.

Hlavným prvkom je hrebeň (potrebný v množstve 2 kusy). Vonkajšie, hrebeň (alebo hrebeň) vyzerá ako jednoduchá časť potrubia, na ktorú sa zvarí niekoľko kohútikov (v nákupných modeloch je zvyčajne počet odbočiek medzi 2 a 12).

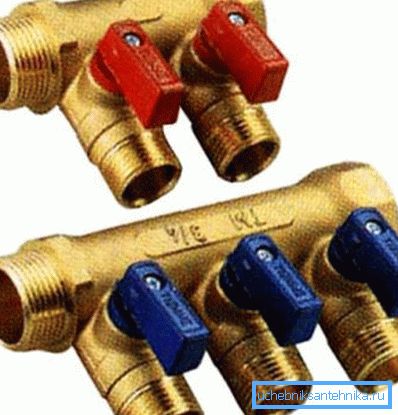

Najjednoduchší hrebeň

Venujte pozornosť! Ak je to potrebné, zakúpené hrebene môžu byť navzájom prepojené. Takže môžete vytvoriť hrebeň pre ľubovoľný počet výstupov / vstupov.

Zberné vykurovacie systémy sú spravidla vybavené prietokomermi a termostatmi - v porovnaní s celkovými nákladmi, náklady na tieto zariadenia nie sú také veľké. Nakúpené hrebene sú vybavené zariadeniami pre termoreguláciu a meranie prietoku vody v továrni, preto stačí vybrať vhodný model.

Prietokomer sa inštaluje na hrebeň, pretože hrebeň musí byť vybavený vzduchovými ventilmi na odvzdušnenie vzduchu - je vhodný na odvádzanie vzduchu z vykurovacieho systému. Na hrebeň, ktorý dostáva chladený chladiaci prostriedok, sú inštalované termostaty

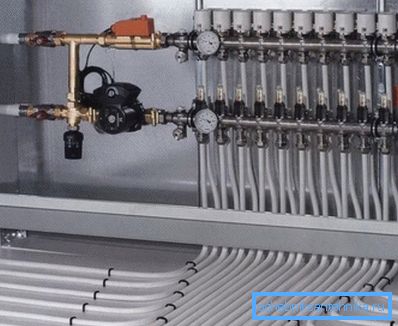

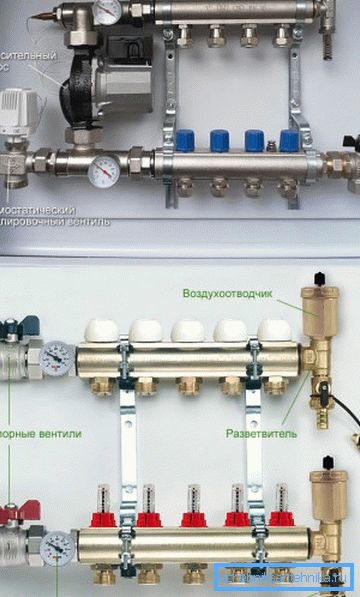

Na snímke sú zobrazené hlavné prvky skryté v kolekcii.

Vlastnosti práce a umiestnenie jednotlivých prvkov

Nosič tepla ohrievaný kotlom vstupuje do hrebeňa hlavného prívodného potrubia a vstupuje do vykurovacích telies cez jednotlivé potrubia. Aby sa zabezpečilo rovnaké zahrievanie všetkých ohrievačov, odporúča sa použiť rúry približne rovnakej dĺžky a priemeru. Potom ochladená chladiaca kvapalina preteká cez výtokovú rúrku k druhému hrebeňu rozdeľovača a prúdi späť do kotla.

Inštalovaný termostat reguluje teplotu vody a v prípade potreby zvyšuje / znižuje prúd chladiacej kvapaliny cez chladič, takže je teplota v miestnosti regulovaná.

Vykurovanie kolektorov bude fungovať stabilne len za určitých podmienok:

  • Je potrebné namontovať expanznú nádobu, čo kompenzuje zvýšenie objemu chladiacej kvapaliny počas ohrevu.

Venujte pozornosť! Minimálny objem expanznej nádoby sa musí rovnať 10% objemu chladiacej kvapaliny v systéme vykurovania.

  • obehové čerpadlo sa nachádza na spiatočke;
  • Optimálnym miestom expanznej nádoby je potrubná časť pred cirkulačným čerpadlom.

Montáž kolektorového vykurovacieho systému

Zvyčajne sa celý proces inštalácie môže rozdeliť na 3 etapy: kladenie a upevnenie rúr na podlahe miestnosti, inštalácia zbernej krabice a spojovacích rúrok na hrebene.

Pokyny pre vykonávanie práce vyzerajú takto:

  • základňa je pripravená ako prvá - betón je čistený a vyrovnaný;
  • potom sa rozprestiera vrstva hydroizolácie a po obvode miestnosti sa lepí páska, čo zmierni roztiahnutie betónového poteru;

Venujte pozornosť! Ak je podlaha v miestnosti drevená, potom potrubia môžu byť jednoducho umiestnené pod dosky, čo značne uľahčí prácu.

  • potom nasleduje vodotesnú vrstvu;
  • nad ním je položená obvyklá kovová gáza a na ňu sú pripevnené rúry pomocou drôtu alebo špeciálnych svoriek. Pri pripojovaní rúrok k drôtenému pletivu by mala zostať malá medzera;

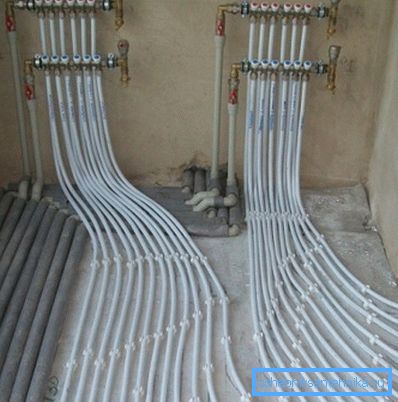

Všetko je pripravené na nalievanie betónu
  • potom nasleduje plnenie podlahy. Pri tomto spôsobe kladenia potrubí počas prepravy chladiacej kvapaliny do radiátora budú čiastočne pracovať na podlahovom vykurovaní v miestnosti.

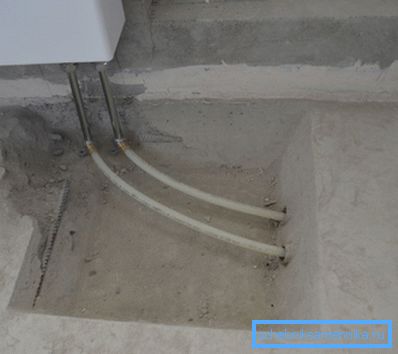

Rúry sú v hrdle betónu

Pokiaľ ide o zbernú skrinku, potom pre súkromný dom si môžete vybrať buď nástěnné alebo podlahové modely, rovnako ako možnosti zabudované do steny. V zásade to neovplyvňuje účinnosť vykurovania žiadnym spôsobom, takže sa musí skôr rozhodnúť na základe výhodnosti prístupu k hrebene kolektorov.

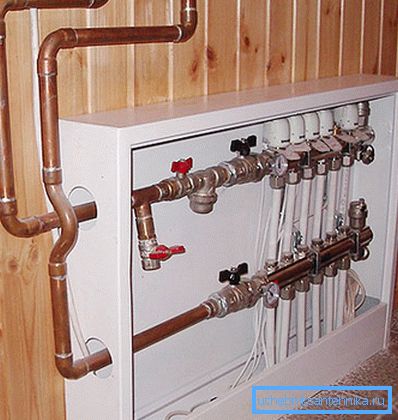

Príklad modelu nástennej skrinky

Podľa modelu skriniek zabudovaných do steny je žiaduce poskytnúť výklenok v štádiu návrhu domu. Bez ohľadu na typ, skriňa musí byť tiež pripevnená na steny pomocou kotvících skrutiek alebo samorezných skrutiek (v drevenom dome), preto sú v dizajne skrine špeciálne oči.

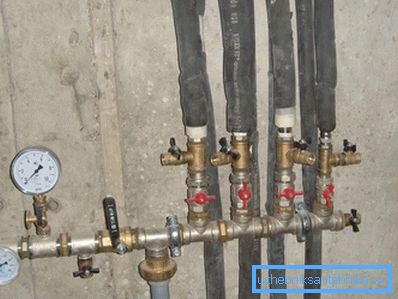

Môžete to urobiť bez skrinky, ale interiér miestnosti bude trpieť

Rozdeľovač

Výber vhodného hrebeňa pre vykurovanie kolektorov je jednoduchý. Zariadenie je jednoduché, takže je potrebné venovať pozornosť predovšetkým materiálom kufríka.

Nakúpené zariadenia môžu byť:

  • s oceľovým puzdrom a konármi;
  • s puzdrom z liatiny;
  • s plastovým puzdrom.

Uprednostňované by mali byť lisované matrice, dokonca aj v prípade výrazného poklesu tlaku, puzdro nedovolí tok. Pokiaľ ide o pripojenie napájacích a spätných potrubí, aj v najjednoduchších modeloch sú zásuvky závitové, čo zjednodušuje inštaláciu.

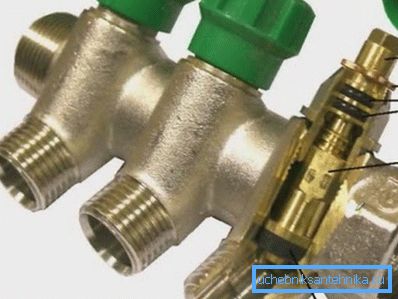

Tvarované puzdro zabezpečuje tesnosť

Vykurovanie kolektorov je možné zorganizovať bez zakúpených hrebienov, sú možné 2 možnosti:

  • s použitím zvárania - z pohľadu ekonomiky je veľmi kontroverzná možnosť. Po prvé, nie každý vie, ako pracovať so zváracím strojom, a za druhé, kvalita spoja nie je zaručená. V prípade neúplného zabezpečenia úniku. Okrem toho je potrebné kúpiť chýbajúce vystuženie, v dôsledku čoho budú úspory nedostatočné;
  • Väčšina možností rozpočtu je z PP pipeline. V tomto prípade sa hrebeň podobá sériu odpalín spojených v sérii so zástrčkou na konci. Z nástrojov potrebujete len zariadenie na spájanie PP potrubia. Taký zberač bude mať všetky nedostatky polypropylénového potrubia, najmä zníženie pevnosti pri chladiacej kvapaline pri vysokej teplote.

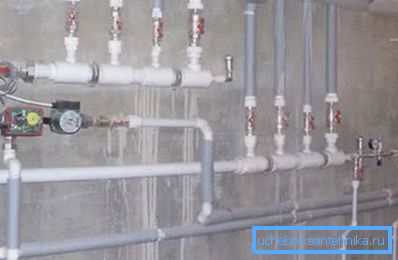

Fotografia je príkladom finančného hrebeňa vyrobeného z polypropylénu

sčítanie

Vykurovací systém kolektorov sa dá nazvať ideálnym z hľadiska účinnosti. Nezávislé dodávky chladiacej kvapaliny do každého radiátora vám umožnia dosiahnuť ideálnu mikroklímu v každej miestnosti v dome. Veľké, v porovnaní s tradičnými systémami kúrenia, náklady trochu zadržiavajú nárast popularity tohto typu vykurovania bytov, ale ak to rozpočet dovoľuje, ideálne je vykurovanie pomocou schémy kolektorov.
