Vykurovací systém dvojpodlažného domu - spoločné možnosti

Dvojpodlažné súkromné ​​domy sa stali normou. Koniec koncov, náklady na výstavbu druhého poschodia sú relatívne malé a praktické výhody sú značné. Ohrev týchto budov je o niečo komplikovanejší ako v prípade tradičnej varianty. Existuje niekoľko bežných systémov, jednosrúdový, dvojrúrkový, kolektorový alebo lúčový vykurovací systém dvojpodlažného domu. Každá možnosť je dobrá vlastným spôsobom, ale existujú tie nuansy, ktorým treba venovať pozornosť.

Prirodzený a nútený obeh

Najskôr tekutina potrubím môže cirkulovať prirodzeným spôsobom a umelo vstrekovať pomocou systému obehových čerpadiel. Teoreticky je prístroj na prirodzené cirkuláciu extrémne jednoduchý, ale v praxi bude môcť iba taký vysoko kvalitný profesionál pripevniť takýto systém svojimi vlastnými rukami, pretože je veľmi dôležité presne sledovať svahy a umiestniť konštrukcie počas inštalácie.

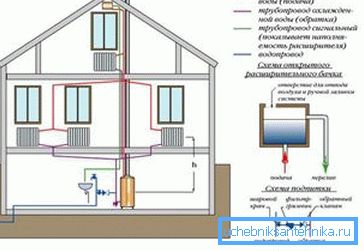

Prirodzený obeh chladiacej kvapaliny je zabezpečený výlučne vďaka základným fyzikálnym zákonom. Keď sa tekutina zahrieva, zmení sa jej hustota a zobrazí sa stratifikačný efekt. Horúca voda je stláčaná hore nahor a po dosiahnutí maximálnej nadmorskej výšky teplo prirodzene vďaka sklonu potrubí začne prúdiť smerom nadol a súčasne vykurovať miestnosť.

Medzi výhody sú nasledujúce.

• Takéto návrhy sa nebojí výpadkov elektrickej energie.
• Ak bola inštalácia dôsledne dodržaná, systém bude fungovať dlho, spoľahlivo a spoľahlivo.
• Prevádzka je tu veľmi jednoduchá a vďaka neprítomnosti elektromotorov funguje systém ticho.

Ale chyby v systéme s prirodzenou cirkuláciou sú väčšie:

• Ako už bolo uvedené, inštalácia takéhoto systému vyžaduje vedomosti a skúsenosti.
• Ak chcete spustiť takéto vykurovanie, bude to vyžadovať značné množstvo energie a zahrievanie a dosiahnutie projektovej kapacity bude trvať dlhú dobu.
• Najhorúcejšie budú horné radiátory, potom bude teplota postupne klesať a nastavenie tu je takmer nemožné.
• Vysoká pravdepodobnosť vyvzdušnenia vykurovacieho systému je dôsledkom korózie a usadenín na pracovných polohách.

Dôležité: podobný princíp fungovania bol v minulosti vyvinutý pre jednopodlažné budovy. Preto v dvojpodlažných domoch bude fungovať len vtedy, ak celková kvadratúra nepresiahne 120 metrov?

V praxi je systém s núteným vstrekovaním chladiacej kvapaliny neporovnateľne účinnejší. Cirkulačné čerpadlá vám umožňujú namontovať štruktúry akejkoľvek náročnosti a vykurovať miestnosť bez ohľadu na kvadratúru.

Typy návrhov

Ďalej budeme hovoriť o troch hlavných typoch potrubí. Každá z nich má svoje pozitívne aspekty. Vyberte si to v závislosti od veľkosti domu a veľkosti rozpočtu.

Jednoduché vedenie

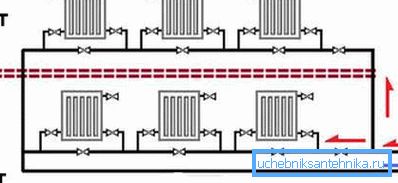

Monotube vykurovací systém v Leningrade v dvojpodlažnom dome je rozdelený na 2 pobočky, pre prvý a druhý podlažia zvlášť. Preto sú ventily na každú vetvu inštalované samostatne, čo umožňuje zablokovať dodávku tepla, ak je to potrebné.

Jedná sa o jeden z najjednoduchších návrhov, ktorý počas inštalácie nevyžaduje základné vedomosti. Inštalácia sa môže vykonať tak inštaláciou by-passovej vetvy, aj bez nej, ale v druhom prípade je účinnosť systému výrazne znížená.

Účinnosť jednokanálového vedenia závisí vo veľkej miere od počtu ventilov a veľkostí chladiča. Čím ďalej od kotla je inštalovaný chladič, tým viac sekcií by mal mať.

Medzi výhody patrí:

• Takéto zapojenie je možné montovať vlastnými rukami bez toho, aby ste mali dokonca hlboké znalosti v oblasti tepelného inžinierstva.
• V malých budovách až do 120 metrov? To ukazuje najlepšie výsledky. Pre vážnejšie priestory bude potrebné inštalovať čerpadlá s vyšším výkonom.
• Cena usporiadania je najnižšia, preto majitelia stredne veľkých domov často uprednostňujú.

Z nedostatkov zohráva veľkú úlohu nerovnomerné rozloženie tepla. Treba tiež poznamenať, že na zabezpečenie mobility bude potrebné inštalovať veľký počet ventilov.

Dôležité: pri inštalácii akéhokoľvek spôsobu zapojenia sa odporúča nainštalovať uzatvárací ventil alebo ventil, aby sa odstránili vzduchové vrecká na každom radiátore.

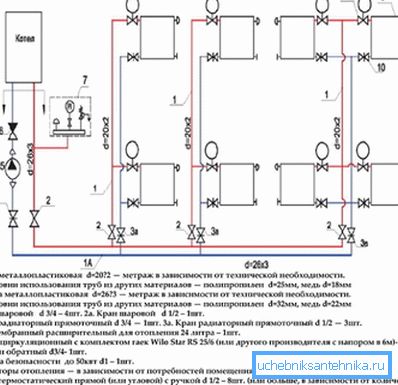

Dvojité rúrkové vedenie

Dvojpriestorový alebo dvojkruhový vykurovací systém súkromného dvojpodlažného domu je v súčasnosti najpopulárnejším medzi majiteľmi domov so stredným a malým štvorcom. Často sa porovnáva s obehovým systémom.

Táto možnosť zabezpečuje dodávku teplej chladiacej kvapaliny z kotla priamo do každého radiátora. Odtok vody sa vykonáva podobne, samostatným vedením.

V týchto vyhotoveniach je možné teplotu vykurovania radiátorov meniť individuálne v každom bode. Najdôležitejšie je, že teplota môže byť nastavená mechanicky, na prívodnom potrubí je inštalovaný ventil a dávkovaním toku tepelného nosiča sa môže meniť teplota vykurovania.

Systém je spoľahlivý a spoľahlivý. Možno jediným slabým miestom týchto štruktúr je ich vysoká materiálová náročnosť. V skutočnosti je potrebné pripojiť dva identické systémy, úvodné a inverzné.

V dôsledku toho sa spotreba rúr zvyšuje o 2 krát. Navyše, skryť taký počet potrubí je dosť problematické.

Radiačné alebo kolektorové vedenie

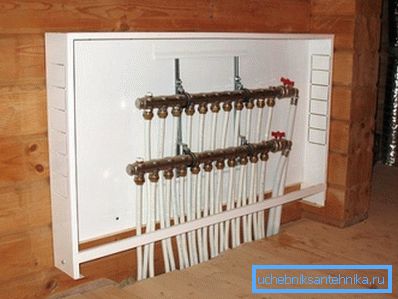

Vykurovací systém kolektorov je možné použiť pre všetky domy bez ohľadu na ich plochu a počet podlaží. Podstata tejto metódy spočíva v skutočnosti, že chladiaca kvapalina je najskôr privádzaná do spoločného kolektora, ktorý je vyrobený vo forme rúrky s väčším priemerom a už sa z kolektorových nosníkov odkláňa do každého miesta v dome.

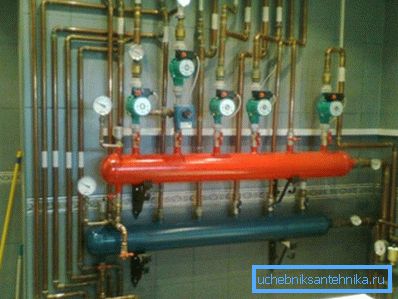

Pre úvodné a reverzné vetvy sú namontované 2 samostatné kolektory. V niektorých prípadoch sa dá nazvať zdokonalenou verziou systému s dvojitým okruhom.

Každá vetva na vstupnom a vratnom potrubí má osobný uzatvárací ventil. Preto je možné regulovať nielen počet a intenzitu pracovných bodov, ale aj vykonať opravy bez vypnutia celého systému.

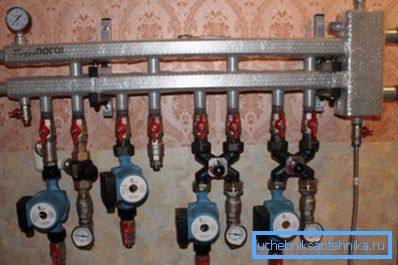

Dôležité: hoci radiálne usporiadanie vyžaduje značné množstvo materiálov a príslušenstva, ale s týmto prístupom je možné inštalovať prídavné cirkulačné čerpadlá, čo je dôležité napríklad pre vykurovanú podlahu.

Video obsahuje ďalšie informácie o téme vykurovania.

záver

Každý vyššie opísaný systém vykurovania súkromného dvojpodlažného domu bol opakovane testovaný a preukázal jeho spoľahlivosť. Z hľadiska prakticity a jednoduchosti je možné rozlíšiť len radiálnu schému, ale môže pracovať len s núteným vstrekovaním vody.
