Vykurovací systém bytového domu: technické vybavenie a

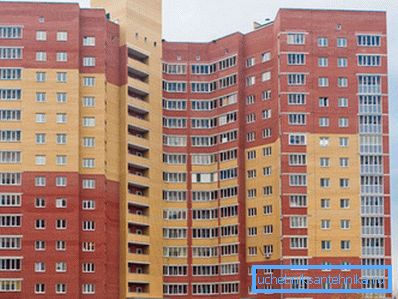

Najjednoduchšia klimatická sieť súkromného domu sa skladá z vykurovacieho kotla, radiátorov a rúr, ktoré spájajú tieto prvky do uzavretého prstenca, cez ktorý cirkuluje chladivo. Vykurovacie systémy výškových budov sú však usporiadané úplne iným spôsobom, čo je potrebné zohľadniť pri opravách alebo modernizácii ich komponentov umiestnených v byte. V opačnom prípade sa nebude vyhnúť problémom so susedmi a bytovými kanceláriami.

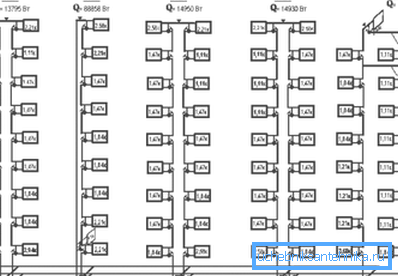

Schéma usporiadania vykurovania s centrálnym prietokom chladiacej kvapaliny

Domový rozdeľovací uzol

Vykurovací systém v byte začína so spätným ventilom, ktorý je inštalovaný na potrubí, ktoré spája potrubia v suteréne s prietokovým a výbojovým vedením (návod pripojený k SNiP 41-01-2003).

Venujte pozornosť! Tento moment je veľmi dôležitý pre pracovníkov v oblasti bývania a komunálnych služieb a pre organizáciu poskytujúcu teplo. Prostredníctvom tohto ventilu sú rozdelené ich právomoci: organizácia poskytujúca vykurovacie služby je zodpovedná za bezpečnosť a funkčnosť vonkajšej komunikácie, oddelenie bývania alebo kondominium by malo byť znepokojené vnútorným zdravím.

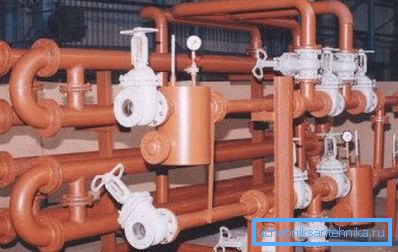

Po uzatvárateľskom kohútiku je potrebná rôznorodá výbava na cirkuláciu chladiacej kvapaliny a teplej vody prostredníctvom bytov umiestnených na všetkých podlažiach domu. Jej zoznam a opis sú uvedené v tabuľke.

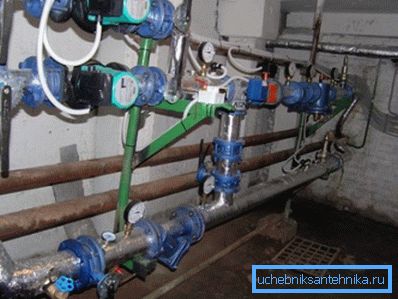

Vykurovací systém bytového domu sa nastavuje zmenou priemeru dýzy vykurovacieho výťahu. Uzavretím a otvorením zodpovedajúceho ventilu zrýchľuje alebo spomaľuje cirkuláciu chladiacej kvapaliny v vykurovacom systéme pracovník uchytenia a obsluhy, čím sa mení teplota v radiátoroch.

Napájacie a vypúšťacie potrubia

Ďalším dôležitým prvkom vykurovacieho systému bytových domov sú stúpačky, ktoré dodávajú vodu do každého poschodia domu a vypúšťajú chladené chladivo, ktoré preteká batériami inštalovanými v bytoch.

Existujú dve hlavné schémy:

1. Nosič tepla je napájaný jednou rúrkou a je odstránený cez iný. Tieto hlavné stúpačky, ktoré sa nachádzajú na rôznych koncoch domu, na každom poschodí sú prepojené prepojkami, cez ktoré tečie kvapalina a prechádza cez všetky batérie. Takto je organizovaný vykurovací systém päťpodlažného viacpodlažného starého domu.

Takýto systém bol následne opustený, pretože sťažuje úplné vypustenie chladiacej kvapaliny. Pri vetraní potrubia alebo radiátorov v určitom byte je veľmi ťažké odstrániť všetku vodu z horizontálnych častí potrubia.

1. Voda preteká vertikálnym potrubím do podkroví a potom sa znižuje, pretekajúc z batérie do batérie, z horného podlažia do spodnej časti..

Venujte pozornosť! Obe tieto systémy distribúcie vody majú jednu hlavnú nevýhodu - prepojku umiestnenú v podkroví alebo v technickej podlahe. Je nevyhnutný na vypúšťanie vzduchu cez vzduchový ventil, ale vedie k pomerne výrazným tepelným stratám, čo znižuje účinnosť klimatického systému ako celku.

Vzhľadom na to, že technické úrovne bytových domov (podkrovie a suterény) nie sú ohrievané, hrozí nebezpečenstvo zmrazenia chladiacej kvapaliny v prípade havárie vykurovacieho systému.

Aby sa tomu zabránilo, poskytujú sa nasledujúce vyhotovenia vykurovacích stúpačiek:

1. Sklon horizontálnych prepojok. Ak dôjde k náležitému pozorovaniu poklesu výšky potrubí, ktoré zabezpečuje SNiP, počas klesania chladiacej kvapaliny preteká všetka kvapalina zo svojich potrubí a je úplne vylúčená tvorba ľadu schopného roztrhnutia rúr a radiátorov.
2. Vykurovacie technické podlahy. Napriek tomu, že vykurovacie telesá v podkroví av suteréne nie sú vybavené, samotné potrubia napriek sklenej vlne alebo minerálnemu vláknu pokrývajú vzduch, takže chladiaca kvapalina okamžite nevychladne po núdzovom zastavení kúrenia.
3. Veľká zotrvačnosť. Horné a spodné preklady rýpadiel sú pomerne veľké v priemere potrubia (viac ako 50 mm). Ich chladenie po zastavení tepla sa nevyskytuje ihneď. V dôsledku toho voda v nich nemá čas zmraziť.

Všeobecne platí, že v súčasnosti používaná schéma s hornou distribúciou chladiacej kvapaliny je dosť efektívna, aj keď má niektoré funkcie prevádzky:

1. Spustenie vykurovacieho systému je čo najjednoduchšie. Stačí otvoriť uzatváraciu armatúru, ktorá zablokuje prístup k vode a vzduchovému ventilu v podkroví. Po naplnení potrubia vodou sa zablokuje, aby sa zabránilo strate chladiacej kvapaliny. Na tejto udalosti sa končí spustenie klimatickej siete.
2. Naopak, vypnutie ohrevu a núdzového vypúšťania chladiacej kvapaliny je ťažké. Najskôr musíte nájsť požadované potrubie v hornom poschodí, vypnúť ventily a potom otvoriť ventil na spodnej časti stúpača.
3. Pri vertikálnej distribúcii je rozdelenie tepla nerovnomerné (aj keď cena tepelných služieb je rovnaká). Faktom je, že horné byty dostanú teplejší nosič tepla, ktorý zohrieva byt lepšie. Aby ste to kompenzovali, v apartmánoch umiestnených nižšie je potrebné nainštalovať vykurovacie radiátory s veľkým počtom častí.

Výmenníky tepla v apartmánoch

Ak ste nevyhrievali vykurovacie zariadenia v mestskom byte svojimi vlastnými rukami, vykurujte ich jedným z dvoch zariadení:

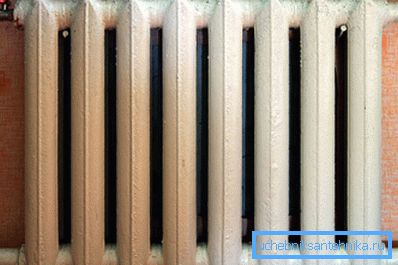

1. Liatinová batéria. Má malý prenos tepla, výraznú zotrvačnosť, obrovskú váhu a vôbec nie estetický vzhľad. Na druhej strane sa toto zariadenie môže používať s nosičom tepla akejkoľvek kvality. Litina nie je prakticky náchylná na koróziu a môže trvať viac ako 50 rokov s pravidelným čistením vnútorných ložísk.

1. Oceľová rúrka s doskami výmenníka tepla. Toto vykurovacie zariadenie bolo inštalované v súvislosti s úsporami v stavbe domov a neudržuje vodu.

Teraz najlepšou možnosťou pre vykurovací systém s centrálnou dodávkou chladiacej kvapaliny sa správne považujú bimetalické vykurovacie radiátory.

Tieto zariadenia pozostávajú z:

• oceľový rám, cez ktorý preteká chladiaca kvapalina;
• hliníkový výmenník tepla, ktorý sa nosí na ráme - zvyšuje prenos tepla a dáva batérii atraktívny vzhľad.

Odolné oceľové rúrky zabraňujú korózii (na rozdiel od celohliníkových radiátorov) a poskytujú radiátorovi silu, ktorá chráni pred hydraulickými a pneumatickými nárazmi, ktoré nie sú nezvyčajné pre centrálne vykurovacie systémy.

Ďalším pozitívnym bodom pri používaní bimetalického zariadenia je vysoký výkon. To umožňuje použiť menej sekcií.

Jedinou nevýhodou sú vysoké náklady. Opisované vykurovacie jednotky patria k najdrahším zo všetkých súčasných vykurovacích zariadení.

Venujte pozornosť! Ak sú na vstupných potrubiach vašich batérií regulačné ventily - kohútiky, termostaty, tlmivky atď., Musíte vybaviť obtok (prepojku medzi vstupom a vývodom batérie). V opačnom prípade termostat ovláda objem chladiacej kvapaliny nielen vo vašej batérii, ale vo všetkých apartmánoch umiestnených nižšie, čo je nepravdepodobné, že by ste susedom vyhoveli.

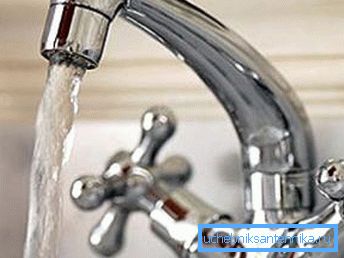

Vlastnosti systémov horúcej vody

Organizácia, ktorá sa zaoberá vykurovaním bytových domov, vie a dodáva teplej vody spotrebiteľom.

Rovnako ako klimatický systém, táto inžinierska sieť má niektoré charakteristické vlastnosti:

1. Ohrev horúcej vody a chladiacej kvapaliny počas vykurovacieho obdobia je centralizovaný. Najčastejšie sa rovnaké potrubie používa na dodávanie obidvoch kvapalín. Na oddelenie toku sa používajú ventily umiestnené v suteréne.

1. Systém horúcej vody môže mať jedno alebo dve rúry. Posledná uvedená schéma je výhodnejšia, pretože vám umožňuje vyhnúť sa nadmernej spotrebe vody, ktorá sa vyskytuje v jednorúrkovom systéme pri otvorení ventilu (každý spotrebiteľ čaká, až kým sa ochladí voda a horúca voda začne prúdiť).
2. Často sú radiátory inštalované v kúpeľni a používané na sušenie uterákov spojené s teplovodným potrubím. Nie je to veľmi dobrá schéma, pretože vyhrievaný držiak na uteráky zostáva horúci v lete, čo znemožňuje pobyt v kúpeľni.

Tip! Riešenie tohto problému je jednoduché. Pri opravách alebo pri výmene vykurovacieho zariadenia v byte by sa mali na vstupné a výstupné armatúry zaviesť uzatváracie ventily. Nezabudnite vybaviť obtok.

1. Vzhľadom na to, že horúca voda je dodávaná cez rozvody tepla, je v lete často vypnutá. Je potrebné vykonávať údržbárske práce na hlavnom zariadení vykurovacích sietí.

záver

Vykurovací systém bytových domov s centralizovaným prietokom chladiaceho média sa zásadne líši od jednotlivých klimatických sietí. Nekvalifikované zásahy a modernizácia môžu nielen zhoršiť kvalitu vykurovania u susedov, ale tiež viesť k úplnému zablokovaniu potrubí.

Preto pri vykonávaní akejkoľvek práce je potrebné striktne dodržiavať predpísané pravidlá alebo používať služby kvalifikovaných odborníkov. Ďalšie informácie o inžinierskych sieťach výškových budov získate z videa uverejneného v tomto článku.
