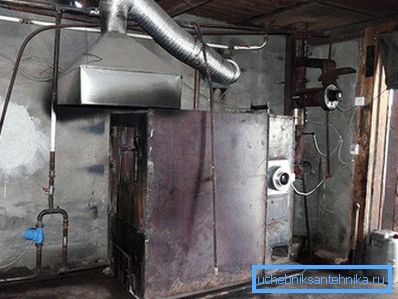

Vykurovací kotol na tuhé palivo

Náklady na vykurovací kotol vyrobený priemyselnou metódou (bez ohľadu na druh paliva, okrem elektrického) začína na 13 tisíc rubľov. Jedná sa o vzorky s nízkym výkonom, ktoré dokážu vykurovať malý dom. Väčšina majiteľov domov nie je vhodná. Okrem toho nie je vždy možné používať zemný plyn na vykurovanie. Je potrebné považovať za alternatívne tuhé palivo, odpadový olej, elektrickú energiu. Pre mnoho ľudí je vhodnejšie pevné palivo: drevo, uhlie, brikety. Remeselníci dávajú prednosť vykurovaciemu kotlu na tuhé palivo vlastnými rukami. To šetrí peniaze a ruky majú čo robiť.

Hlavné komponenty

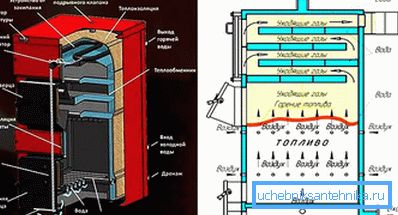

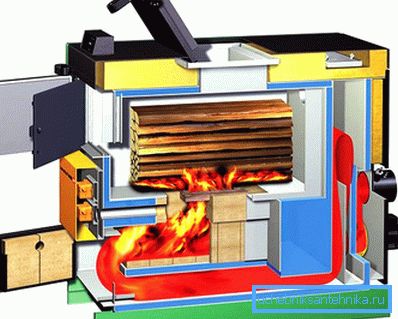

Kotly na tuhé palivá pozostávajú z týchto komponentov:

• oddelenie pre nakladanie s palivom;
• zlatý zberač;
• škrtiace ventily;
• roštové tyče;
• zásobník vody;
• výmenník tepla;
• komín.

typy

Podľa spôsobu umiestnenia výmenníka tepla sú kotle na tuhé palivo:

• horizontálne - výmenník tepla je umiestnený v horizontálnej rovine;
• vertikálne - výmenník tepla je inštalovaný v kotle.

Charakteristickým znakom horizontálneho umiestnenia výmenníka tepla je jeho sklonená poloha. Medzi horným a dolným bodom (výstupom chladiaceho média do systému) je rozdiel v úrovni 1 cm. Kotly so zvislým výmenníkom tepla sa používajú hlavne na vykurovanie.

Väčšinou sa na varenie môže použiť akýkoľvek kotol na tuhé palivá. Preto je potrebné vytvoriť povrch varenia v jeho konštrukcii.

náradie

Na zostavenie kotla budete potrebovať nástroje a materiály.

nástroje:

• oblúkové zváracie stroje;
• uhlová brúska (brúska) a rezacie kotúče na rezanie kovu;
• kliešte;
• elektrická vŕtačka so súpravou vrtákov;
• úrovni a rulety.

materiály:

• Ohňovzdorná tehla
• Preosievaný piesok.
• Clay.
• Kovový plech hrúbky 5 - 8 mm. Je lepšie používať nerezovú oceľ, ale môžete použiť oceľ.
• Liatinové rošty.
• Kovový roh.
• Oceľové rúry pre vodu obdĺžnikového a okrúhleho profilu.
• Dvere pre palivový priestor, zlatý prijímač.
• Klapka komína.
• Obtok alebo obehové čerpadlo.

Ak je nútený obeh základný a gravitačný vykurovací systém musí byť uložený ako rezerva - je inštalovaný obtok. Pri práci s núteným obehom nainštalujte jedno čerpadlo.

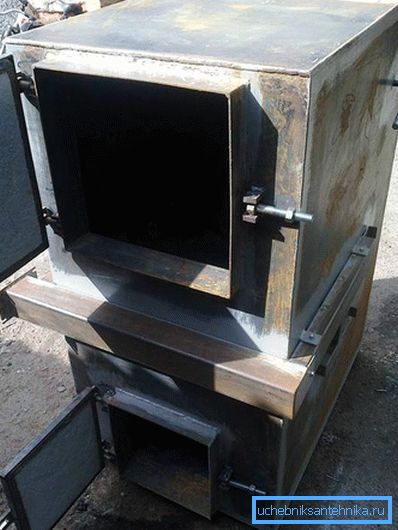

Výroba a montáž dielov

Začnite pracovať s inštaláciou kotla svojimi vlastnými rukami pri zostavovaní schémy a výkresov zostavy. Podľa nich sa veľkosti nanášajú na kovové plechy. Označením vyrežte prednú, zadnú, bočnú stenu a spodnú časť kotla. Pred výrezmi pre dvere palivových a zlatých prijímačov.

Ak vyrežete otvory pomocou rezačky plynu, potom tak, aby sa oceľ neviedla, otvory boli vyvŕtané cez rohy obrobku, potom sa kov odrezáva od stredu k okrajom pozdĺž značky.

Ak používate brúsku, otvory v rohoch vrtáka nie sú potrebné. Jednoducho prerežte kov na zamýšľanom obryse. Tiež podľa veľkosti sú všetky kovové časti kotla odrezané.

Inštalácia výmenníka tepla začína otvormi v rúrach určených pre regály. Majú štvorcový prierez 40 - 60 cm, vo vertikálnych rúrach, ktoré sú umiestnené vpredu, sú 4 otvory s priemerom 5 cm vyrezané pomocou rezačky plynu a umiestnené rovnomerne pozdĺž celej dĺžky obrobku.

V zadných stĺpoch sa vyrábajú okrúhle otvory o veľkostiach 4 a 5 cm. Z dna budúceho výmenníka tepla sa otvory napájajú do kotla (spiatočka) a zhora - na prívod vody do vykurovacieho systému (prívod). Všetky otvory by mali byť hladké bez prítokov, ktoré sú odstránené pomocou "brúsky". Zváranie rúr do celej produkcie, zachovanie uhlov 90? ako vertikálne, tak aj horizontálne, varenie koncových otvorov obdĺžnikových rúrok (regálov).

Zváranie hotového výmenníka tepla sa kontroluje na únik. Za týmto účelom je spiatočka spiatočky dočasne umlčaná (tak, aby voda nepretekala) a cez tok je naplnená vodou.

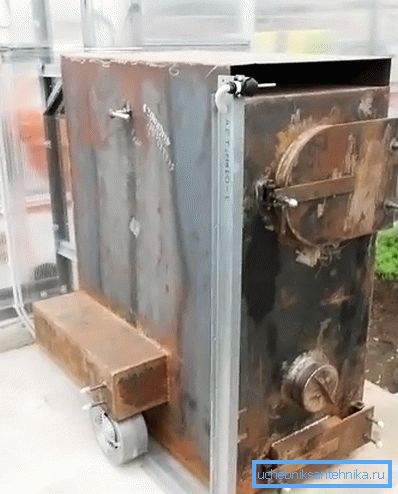

Montovaný kotol na mieste, kde sa plánuje inštalácia, pretože všetky detaily sú veľmi ťažké a pohybujú sa v hotovej podobe je problematické. Najprv musí byť vybavený žiaruvzdorný základ. Je vyrobená zo žiaruvzdorných tehál. Aby sa murivo nerozptýlilo, môže byť vystužené kovovými rohmi na okrajoch a tehly medzi sebou na cementovú maltu. Druhým variantom nadácie je monolitický betónový "vankúš".

Rozmery základov by mali byť o niečo väčšie ako základňa kotla. Na základňu je umiestnený oceľový plech - spodok popolníka.

Steny nádrže, v ktorej je inštalovaný výmenník tepla, sú na ňom usporiadané zo žiaruvzdorných tehál, vybavené palivovým zásobníkom a popolníkom. Vzdialenosť medzi výmenníkom tepla a stenou je 1 cm. V spodnej časti zásobníka na palivo sú namontované rebrá. Na prednej tehlovej stene sú otvory pre dvierka palivovej nádrže a dvere pre zlatú zásuvku.

Vonkajšie steny kotla sú opláštené kovom, ktorý je prepojený rohmi usporiadanými vertikálne. Dvere sú pripevnené k kovovému krytu. Odstraňovanie komínov z oxidu uhoľnatého. Ako nainštalovať tento uzol závisí od prítomnosti alebo neprítomnosti povrchu varenia.

Ak sa kotol použije na varenie, komín je namontovaný na boku, inak - na vrchu kotla.

Na výstupe z kotla je komín vybavený uzatváracím ventilom na reguláciu ťahu. Materiál pre potrubie môže byť iný: ohňovzdorná tehla, kov, azbest. Hlavnou vecou je dosiahnutie požadovanej úrovne trakcie, aby sa organizoval proces horenia.

Pre bezpečnú prevádzku kotla na tuhé palivá môžete inštalovať otvorené expanzné nádoby, snímače teploty trakcie a vody a ventilátor.

Aby sa predišlo prehriatiu chladiacej kvapaliny a výbuchu kotla, je potrebné neustále monitorovať hladinu vody a teplotu spaľovania. Ak používate len nútený obeh, potom pri vypnutí elektrickej energie počas prevádzky kotla riziko výbuchu výmenníka tepla dramaticky stúpa. Buďte pozorní.

video

V poskytnutom videozáznamu sa budete môcť vizuálne oboznámiť s návrhom kotla na tuhé palivá:

výkresy

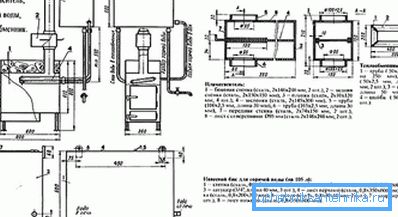

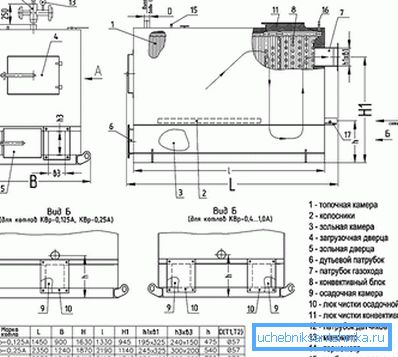

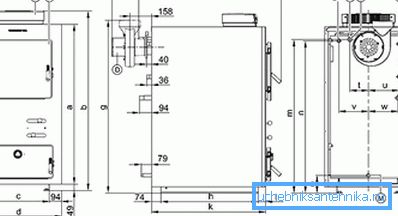

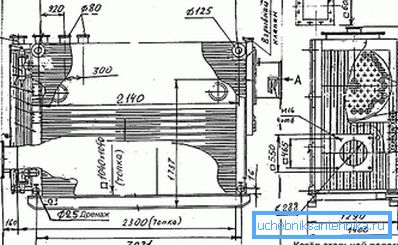

Na výkresoch môžete zvážiť konštrukčné vlastnosti vykurovacieho kotla na tuhé palivo:
