Výkon termického chladiča: spôsoby, ako počítať a vybrať

Pri výbere vykurovacieho radiátora by sa mala venovať hlavná pozornosť jeho prenosu tepla, čo je hlavný parameter, pomocou ktorého môžete hodnotiť jeho výkon. Vzhľadom na množstvo moderných radiátorov nie je ťažké vybrať si ideálnu voľbu pre každú izbu.

Prijatá terminológia

Niekedy ľudia ďaleko od fyziky zamieňajú pojmy ako prenos tepla, tepelná kapacita a tepelná vodivosť. Keď sú teplo radiátory považované za rozptýlenie tepla, je rozhodujúce.

Nie je však zbytočné pochopiť tieto definície:

• tepelná kapacita - tento pojem znamená množstvo tepla, ktoré sa musí spotrebovať na ohrev látky o 1 ° C;

Venujte pozornosť! Čím vyššia je tepelná kapacita, tým vyššia je zotrvačnosť ohrievača. To znamená, že sa ochladí pomalšie, ale ani sa rýchlo nezohrieva.

• tepelná vodivosť - čím je táto hodnota vyššia, tým rýchlejšie sa kov zahreje. Napríklad sa meď zohreje oveľa rýchlejšie ako oceľ alebo liatina. Takže bimetalový ohrievač na pracovnú teplotu sa ohrieva mnohokrát rýchlejšie ako liatina alebo oceľ, iba ich cena je oveľa vyššia;

Venujte pozornosť! Pokiaľ ide o batérie, rýchlosť zahrievania nie je mimoriadne dôležitá. Rozdiel v zahrievaní za pár minút sa rozhodne úplne nič.

• prenos tepla - vo všeobecnosti sa tento termín vzťahuje na proces tepelnej výmeny, horúce teleso sa ochladzuje a studený sa zahrieva až do dosiahnutia rovnováhy. To isté sa stáva, keď sa dom zohreje, batéria sa ochladí a v dome je zachovaná príjemná teplota.

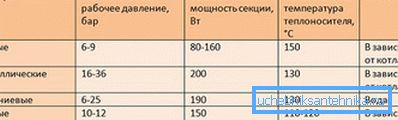

Pochopenie účinnosti rôznych typov batérií

Väčšina moderných batérií je vyrábaná v reze, takže zmenou ich počtu je možné zabezpečiť, aby vykurovacia schopnosť radiátorov vyhovovala potrebám. Treba mať na pamäti, že účinnosť batérie bude závisieť od teploty chladiacej kvapaliny, ako aj od jej povrchu.

Čo určuje účinnosť prenosu tepla

Účinnosť vykurovacieho telesa závisí od niekoľkých parametrov:

• na teplotu chladiva;

Venujte pozornosť! V dokumentácii o ohrievači výrobca zvyčajne udáva množstvo tepelného výkonu, ale táto hodnota je uvedená pre normálne teploty (90 ° C pri dodávke a 70 ° C na výstupe). Pri použití nízkoteplotných vykurovacích systémov je potrebný manuálny výpočet.

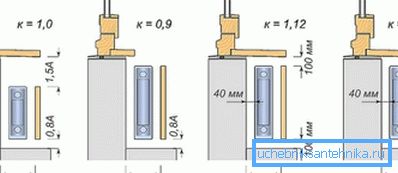

• z inštalačnej metódy - niekedy majitelia pri hľadaní krásy interiéru zatvoria batérie ozdobnými mriežkami, ak sa tepelný tok vykurovacích radiátorov stretne s bariérou v jej tvári, potom účinnosť vykurovania mierne klesne;

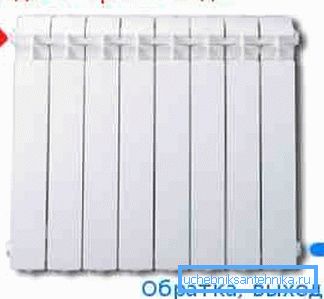

• z metódy pripojenia. Pri diagonálnom pripojení (prívodné potrubie je pripojené zhora) a vybíjanie - zo spodku na druhej strane je zabezpečená takmer dokonalá prevádzka batérie. Všetky sekcie sa rovnomerne zahrejú.

Odporúča sa, aby ste neboli leniví a nezávisle vypočítali požadovaný výkon chladiča, kým je lepšie zvoliť vykurovacie zariadenie s určitou rezervou. Zásobný teplôt chladiča nebudú nadbytočné a v prípade potreby môžete vždy namontovať termostat a zmeniť teplotu každého ohrievača.

Metódy výpočtu požadovaného výkonu

Výpočet tepelnej kapacity radiátorov sa môže vykonať niekoľkými spôsobmi:

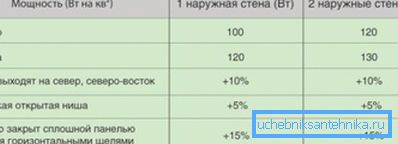

• zjednodušený - priemerný index sa používa pre miestnosť s 1 dverami a 1 oknom. Aby bolo možné odhadnúť počet sekcií chladiča, stačí jednoducho vypočítať priestor miestnosti a vynásobiť výsledný počet o 0,1. Výsledok bude približne rovnaký ako požadovaný vykurovací výkon ohrievača, pri poistení sa zvýši výsledný počet o 15%.

Venujte pozornosť! Ak má miestnosť 2 okná alebo je uhlová, výsledok by mal byť zvýšený o ďalších 15%.

• objemu miestnosti. Existuje aj ďalšia závislosť, podľa ktorej 200-wattová časť radiátora cesty k ohrevu 5m³ priestor v miestnosti, výsledok je pomerne nepresný, chyba môže dosiahnuť 20%;

• môžete urobiť presnejší objemový výpočet vlastnými rukami. Zobrazí sa závislosť

Q = S • h • 41,

používajú sa tieto označenia: S je plocha miestnosti, h je výška stropu, 41 je počet wattov na vykurovanie 1 kocky vzduchu.

Je však možné vykonať podrobnejší výpočet s prihliadnutím na spôsob inštalácie radiátora, spôsob jeho pripojenia, ako aj skutočnú teplotu chladiva v potrubiach.

V tomto prípade bude výpočtová inštrukcia vyzerať takto:

• najskôr sa vypočíta teplotná hlava T, závislosť formy a T = ((T_pod-T_obr)) / 2-T_komn

vo všeobecnom vzorci T_pod - teplota vody na prívode chladiča, T_ARR - výstupná teplota, T_BR - teplota v miestnosti.

• potom vypočítame potrebný výkon ohrievača Q = k • A •? T,

kde k je koeficient prenosu tepla, Q je výkon chladiča, A je povrchová plocha batérie.

• Dokumentácia zvyčajne indikuje informácie o radiátoroch - tepelných prístrojoch, takže Q je známy a zodpovedajúca teplotná hlava. Takže je možné určiť hodnotu k • A (táto hodnota je konštanta pre akýkoľvek teplotný tlak);
• Okrem toho, keď poznáme produkt k • A a skutočný teplotný tlak, možno vypočítať výkon chladiča pre akékoľvek pracovné podmienky.

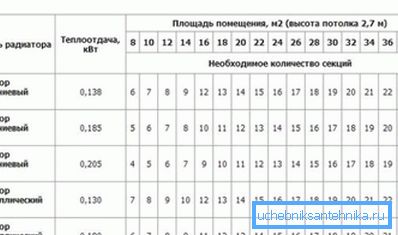

A môžete ešte ľahšie a použite hotové stoly s odporúčaným počtom častí radiátora pre konkrétnu oblasť. Tabuľka tepelnej kapacity liatinových radiátorov vám napríklad umožňuje vybrať správnu veľkosť batérie bez výpočtu. K dispozícii sú online kalkulačky pre jednoduchý výpočet.

Výber radiátora

Z hľadiska prenosu tepla môžu byť bimetalové radiátory považované za nesporné vodcovstvo. Tabuľka tepelných výkonov vykurovacích radiátorov jasne ukazuje, že tepelný výkon takejto konštrukcie je približne dvojnásobne vyšší ako tepelný výkon liatiny.

Ale musíte brať do úvahy veľa ďalších podrobností:

• nákladov - liatinové klasické radiátory budú stáť aspoň dvakrát lacnejšie než bimetalické;
• liatina netoleruje vodné kladivo, a skutočne je to dosť krehký materiál;

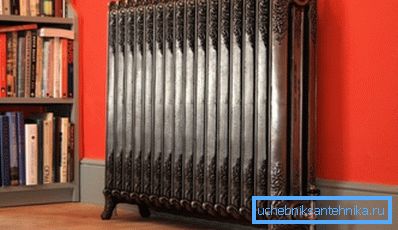

• stojí za to premýšľať o vzhľade. Za neoceniteľnú cenu si môžete kúpiť liatinové radiátory s krásnym vzorom na povrchu. Takýto ohrievač je sám o sebe dekoráciou miestnosti.

Čo sa týka nákladov a efektívnosti, stojí za to predstaviť takú koncepciu, ako je teploat bimetalických radiátorov (alebo liatiny, ocele). Ak vezmeme do úvahy náklady na batériu a jej účinnosť, môže sa ukázať, že náklady na teplomat liatinového radiátora budú nižšie ako náklady na bimetalovú konštrukciu.

Takže neodpočítavajte staré staré liatinové vykurovacie zariadenie. Tepelná kapacita liatinových radiátorov vykurovania ich umožňuje úplne využiť na vykurovanie rodinných domov a pri starostlivom fungovaní môžu slúžiť dlhšie ako desať rokov.

Na konci

Tepelnou kapacitou chladiča sa rozumie množstvo tepla, ktoré je schopné dodať do miestnosti za normálnych prevádzkových podmienok. Toto je najdôležitejší parameter pri výbere vykurovacieho telesa pre dom, výpočet výkonu je relatívne jednoduchý, takže si každý môže zvoliť najlepšiu voľbu pre seba.

Video v tomto článku zobrazuje podrobný príklad výpočtu požadovaného tepelného výkonu ohrievačov pre domácnosť.
