Výkon bimetalových radiátorov: vlastnosti vykurovania a

Tento materiál je viac určený pre tých, ktorí sa rozhodnú vykurovať vo svojom vlastnom dome svojimi vlastnými rukami a potrebujú vypočítať ohrievače podľa ich kapacity pre danú miestnosť, berúc do úvahy izbovú teplotu.

Samozrejme, takéto výpočty sa budú líšiť pre rôzne klimatické zóny, stupeň izolácie budovy a hrúbku okien s dvojitými sklami v oknách, ale to všetko je príliš ťažké a pokúsime sa jednoducho vysvetliť, ako môžete tieto výpočty nezávisle vykonávať.

V našich výpočtoch bude kladený dôraz na bimetalické radiátory, ktoré sú najžiadanejšie pre autonómne vykurovacie systémy a okrem iného vám ukážeme video v tomto článku.

Výkon chladiva

Niektoré funkcie vykurovania

• Pri inštalácii samostatnej inštrukcie na vykurovanie môžete inštalovať jednosrubkový a dvojrúrkový obvod, ale to zmení schému zapojenia a to môže ovplyvniť výkon ohrievačov, takže zistíme, čo sú obe tieto možnosti.
• Začnime jednostupňovým systémom a tu vidíme, že chladiaca kvapalina prechádza cez hrubú rúrku, z ktorej prechádzajú tenšie rúrky, cez ktoré voda pod tlakom vstupuje do ohrievača a vracia sa. Cena takéhoto zariadenia je menšia, pretože je potrebné vykurovať menej vody, ale je tu vážny problém - médium na prenos tepla je chladnejšie a chladnejšie s každou batériou, preto sa v takýchto prípadoch odporúča spravovať tri alebo štyri radiátory a nič viac, pretože sú poradie oddelenia stráca svoju moc.
• Dvojrúrkový systém je úplne iný. - tu, samozrejme, budete musieť ohriať oveľa viac vody, ale pri vstupe do radiátorov cez prívodnú rúru nestráca svoju teplotu, pretože chladená chladiaca kvapalina je vypúšťaná do spätného potrubia. Na týchto obvodoch bude najpresnejší výpočet výkonu rôznych typov radiátorov.

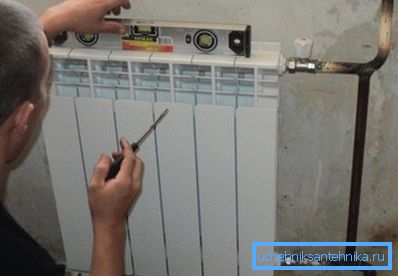

Poznámka. Aby miestnosť vytvorila najkonštantnejšiu mikroklímu, nemalo by dôjsť k úniku teplého vzduchu - to tiež pomôže vypočítať potrebný výkon ohrievača najpresnejšie. Takže radiátory by mali byť inštalované pod oknom, ako na obrázku vyššie - horenie horúceho vzduchu stúpa a vytvára "záves" z prenikania studeného vzduchu vychádzajúceho zo skla.

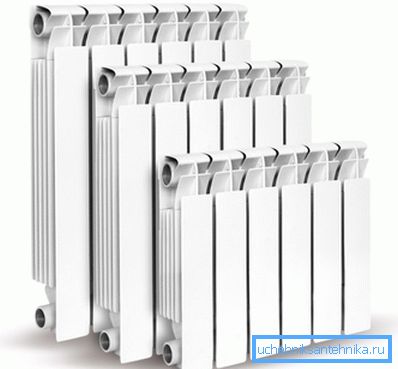

Koľko radiátorov je potrebné na izbu

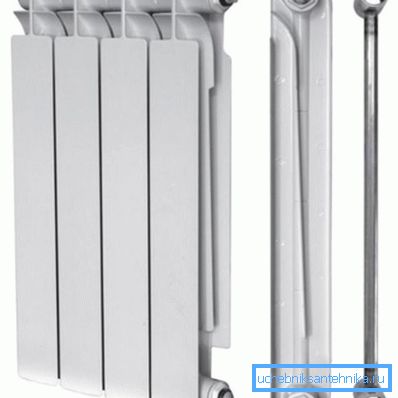

Výkon tabuľky bimetalických radiátorov v závislosti od značky

Poznámka. Treba poznamenať, že kov, z ktorého je vyrobený radiátor, nemá absolútny význam pri výpočte výkonu vykurovacích zariadení pre konkrétnu miestnosť. Faktom je, že výrobca vždy v sprievodných dokumentoch uvedie menovitý výkon jednej časti alebo celého zariadenia, ak ide o panel.

Teraz sa pokúsime vypočítať výkon vykurovacích zariadení v priestore miestnosti a napríklad použijeme izbu s obvodom 4 556,5 m pomocou vzorca S * 100 / P, ale tu by sme mali okamžite povedať, že tieto výpočty sú platné, ak výška stropu nepresahuje 2,7 m.

Takže S (plocha) miestnosti bude 4,5 * 6,5 = 29,25 m2 a pre výkon sekcie 1 bimetalického radiátora (P) budeme mať GLOBAL STYLE 500 185 W a číslo 100 je počet wattov na m2 pre Moskvu a región Moskva.

Keďže je miestnosť dostatočne veľká a budeme potrebovať vedieť počet úsekov (K), znamená to, že K počet sekcií = S * 100 / P = 29,25 * 100/185 = 15,81 alebo 16 sekcií je jeden veľký alebo dva stredné radiátor.

Teraz vypočítajte požadovaný počet sekcií toho istého výrobcu a rovnakú kapacitu pre izbu s rovnakou plochou, ale so stropmi, ktoré sú vyššie ako 2,7 m vysoký a pre účtovnú jednotku môžete mať výšku 3 m.

Preto musíme najprv vypočítať hodnotu V - kubickú kapacitu miestnosti, to je V = 4,5 * 6,5 * 3 = 88,5 m3. Pre ten istý Moskva a región Moskva musí jeden kubický metr priestoru produkovať 41 W tepelnej energie.

Preto celkový výkon, ktorý je potrebný pre miestnosť, bude Ptotal = V * 41 = 88,5 * 41 = 3628,5 wattov. Takže ak výkon jednej časti bimetalového radiátora GLOBAL STYLE 500 je 185 W, potom 3628,5 / 185 = 19,6 alebo 20 sekcií - to sú samozrejme už dva radiátory, pretože jeden bude príliš ťažkopádny.

Tieto výpočty sú však platné len vtedy, ak je budova dostatočne izolovaná a v miestnosti nie sú žiadne prievany.

záver

Môžete zistiť, aké sú normy spotreby tepla vo vašom regióne na meter štvorcový a na kubický meter a potom nahraďte tieto hodnoty vo vyššie uvedených vzorcoch. Ale ako môžete využiť štandardy uvedené v tomto prípade - sú vhodné pre takmer všetky regióny Ruskej federácie.
