Vyhrievanie podlahového vykurovania: vytvorte pohodlie a

Často na vykurovanie jednotlivých bytov sa používa vykurovací systém s vykurovacím kotlom a radiátory. Existuje mnoho nevýhod takejto schémy, ale hlavnou je potreba nainštalovať veľké a nie vždy esteticky vyzerajúce batérie, ktoré poškodzujú vzhľad miestnosti. Preto sa vykurovanie vidieckeho domu s teplými podlahami stáva čoraz rozšírenejším.

Vlastnosti návrhu tohto typu klimatických systémov budú uvedené nižšie.

Výber systému vykurovania

Radiátory alebo teplé podlahy

Pred akýmkoľvek majiteľom pôdy, ktorý chce stavať vlastný dom, skôr či neskôr existuje otázka o výbere typu klimatického vybavenia. Najbežnejšie možnosti sú vykurovanie radiátorov a podlahové kúrenie.

Je potrebné uprednostniť tento alebo tento systém vo fáze, keď sa vyvíja projekt vykurovania súkromného domu.

Aby sme vám uľahčili rozhodnutie, uveďte zoznam funkcií oboch systémov:

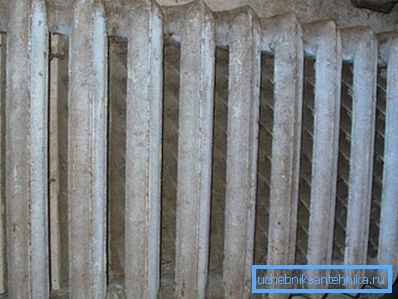

• objemné časti radiátorov takmer nikdy nezapadajú do konštrukcie miestnosti, zatiaľ čo potrubia umiestnené pod podlahou budú úplne neviditeľné;

• vykurovacie telesá rozptýlia teplo vo všetkých smeroch, čo vedie k výrazným stratám cez steny a podlaha ohrieva výhradne vzduch v miestnosti;
• na dosiahnutie komfortu v miestnosti radiátory vyžadujú ohrievanie vzduchu na teplotu 20-22 stupňov Celzia a systém s teplou podlahou vytvára komfort aj v rokoch 18-19;
• vykurovacie radiátory (s výnimkou liatinových) majú nízku setrvačnosť - rýchlo sa zohrievajú a ochladia, zatiaľ čo teplé podlahy vyžadujú čas na zahriatie miestnosti, ale po zastavení dodávky chladiacej kvapaliny zostáva teplota v miestnosti vysoká dlhšie;
• Náklady na prevádzku vykurovania radiátorov sú vyššie ako náklady na údržbu vykurovanej podlahy.

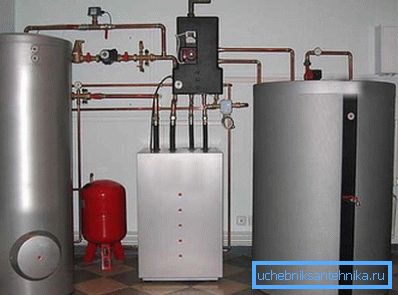

Venujte pozornosť! Ohrev vody - podlahové kúrenie alebo radiátory - vyžaduje vykurovací kotol. Jeho typ a výkon závisí od použitého vykurovacieho systému. Preto si veľmi opatrne vyberte, pretože niečo neskôr zmeníte bude buď nemožné, alebo veľmi drahé.

Konštrukcia akéhokoľvek vykurovacieho systému: teplá podlaha a radiátory vyžadujú značné finančné investície. V prvom prípade však bude množstvo peňazí vynaložených omnoho väčšie. Tento faktor obmedzuje široké rozloženie opísaného typu vykurovacích sietí.

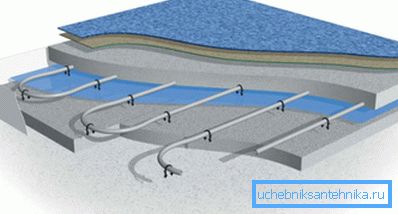

Treba poznamenať, že inštalačná príručka pre klimatické systémy umožňuje kombinovať vyhrievané podlahy a vykurovanie radiátorov. Hlavnou úlohou je mať dostatočnú kapacitu kotla a zabezpečiť správnu cirkuláciu chladiacej kvapaliny (ak je použitá).

Elektrina alebo voda

Takže ste sa rozhodli vykurovať dom s tepelne izolovanými podlahami, ale nie radiátormi. Ďalej musíte urobiť voľbu v prospech určitého zdroja energie. Tu sú dve možnosti: používajte elektrickú energiu alebo rúrky, ktorými je voda cirkulovaná a vykurovaná kotlom.

Zvážte výhody a nevýhody každej schémy:

1. Ak používate elektrickú energiu, výška betónového poteru môže byť od 3 do 6 cm, ak namontujete potrubia, potom sa zo zrejmých dôvodov hrúbka zvýši až na 15 cm.
2. Elektrina ako nosič energie stojí viac ako plyn alebo tuhé palivo, takže ak chcete používať vykurovanú podlahu ako hlavné vykurovanie, je lepšie použiť vodu, inak náklady na energiu budú príliš vysoké.

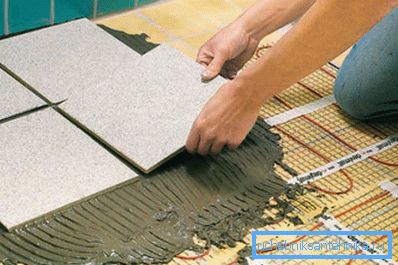

Tip! V špecializovaných stavebných predajniach sú k dispozícii špeciálne tepelné rohože na predaj, ktoré majú vysoký prenos tepla a sú energeticky účinné. Odporúča sa však, aby boli namontované iba v malých miestnostiach.

1. Konštrukcia podláh ohrievaných vodou je drahšia ako elektrická. Počas prevádzky však opakovane nahrádzate svoje náklady. Navyše použitie kotla na plyn alebo na tuhé palivá na vykurovanie namiesto elektrického vykurovacieho zariadenia uvoľní elektrické vedenie a to je veľmi dôležité pre vidiecke oblasti.

dizajn

Systém má podlahové vykurovanie a vykurovanie pomocou radiátorov sa navzájom výrazne líši. Nesprávne nainštalované alebo nesprávne ukotvené batérie je možné kedykoľvek zmeniť a oprava podlahového kúrenia vyžaduje otvorenie dekoratívnej podlahy a zničenie betónového poteru.

Preto sa musí dôkladne osloviť konštrukcia vykurovacieho systému s podlahovým vykurovaním, berúc do úvahy všetky existujúce stavebné predpisy, DBN, GOST atď.

Správne navrhnutý projekt vám umožňuje presne určiť:

• koľko materiálov (potrubia, tvarovky) je potrebné na vytvorenie klimatickej siete;
• Aké množstvo dodatočných komponentov (obehové čerpadlá pre vykurovanie, lisovnice, uzatváracie ventily) bude potrebné v procese práce.

Na vypracovanie projektu budú potrebné nasledujúce informácie:

• priestor miestnosti, výška stropov v ňom a geometrický tvar miestnosti;
• hodnota optimálnej teploty, ktorú má dosiahnuť klimatický systém;
• ďalšie dôležité funkcie.

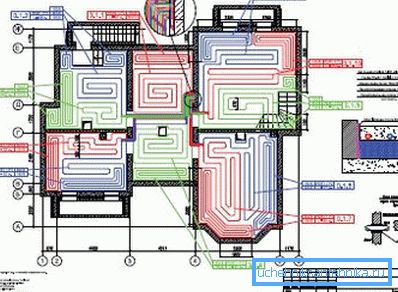

Nezabudnite vytvoriť schému, na ktorej sú uvedené:

• montážne miesta pre kolektorové skrine;
• usporiadanie jednotlivých vykurovacích okruhov;
• umiestnenia dilatačných škár a tak ďalej.

Tip! Výpočet a zostavenie náčrtu je možné vykonať nezávisle, ale je lepšie použiť špeciálny softvér na tento účel. Počítač bude presnejšie brať do úvahy všetky nuansy a funkcie, rovnako ako vám umožní vyhnúť sa väčšine chýb v návrhu.

Je potrebné venovať zvláštnu pozornosť tepelnej kapacite inštalovaného zariadenia. Mal by stačiť zvýšiť teplotu v miestnostiach na úroveň 20-25 stupňov Celzia. To umožní kompenzovať tepelné straty rôznymi konštrukčnými prvkami budovy.

Pamätajte si, že ak si vyberiete elektrické podlahové kúrenie, nemožno ich položiť pod nábytok, takže musíte vopred premýšľať o inštalácii skriniek, sedacích súprav, postelí a tak ďalej. To je dôvod, prečo, mimochodom, systém ohrevu vody je bežnejší.

Navrhovanie teplej podlahy

výcvik

Teraz budeme podrobnejšie vysvetľovať, ako samostatne zabezpečiť kúrenie súkromného domu s vyhrievanými podlahami.

Musíte začať od prípravnej fázy práce, ktorá pozostáva z nasledujúcich činností:

1. Pripravuje sa krajina. Prípustný výškový rozdiel na podlahe by nemal byť väčší ako 5 mm. V opačnom prípade by sa mali použiť samonivelujúce zmesi na odstránenie nerovností. Samozrejme, povrch by mal byť zbavený sutiny, nečistôt a prachu.

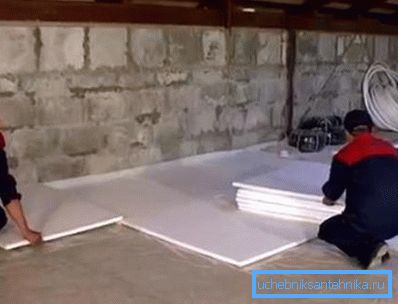

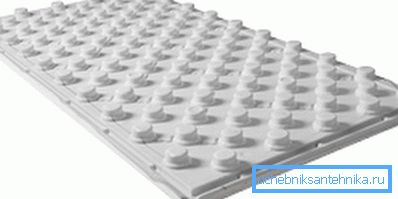

2. Materiál s nízkym koeficientom tepelnej vodivosti sa položí na rovnomernej dlážke.. Jeho hrúbka by mala byť minimálne 3 cm. Odporúča sa používať špeciálne rohože na podlahové vykurovanie s už pevnými hrebeňmi, ktoré držia kovové plastové rúrky.

1. Vybraný systém vykurovania - teplá podlaha s kvapalným nosičom tepla - vyžaduje povinnú prítomnosť špeciálnej tlmiacej pásky. Mal by sa položiť na spojenie drsnej základne a stien tak, aby bola nad izolačnou vrstvou a poterom.
2. Vrstva chladiacej kvapaliny je pokrytá fóliou s povrchom odrážajúcim teplo. Potom je na vrchu usporiadaná výstužná sieť, na ktorej sú upevnené rúry pomocou plastových svoriek. Časti potrubia, ktoré sa dotýkajú dilatačných škár, by mali byť dodatočne chránené kúskami plastových zvrásnení.

Venujte pozornosť! Ak ste použili špecializovaný materiál s predmontovanými konzolami na tepelnú izoláciu, musíte opraviť potrubia s ich pomocou.

montážne

Pri inštalácii potrubia je potrebné rozhodnúť, ako sa im bude dodávať chladiaca kvapalina. K dispozícii je schéma podlahového vykurovania cez vykurovací okruh alebo vo forme samostatného prívodného potrubia a rozdeľovača. Druhý typ je vhodnejší, pretože umožňuje presnejšie riadiť teplotu v rôznych miestnostiach a znížiť zaťaženie tepla a elektrického zariadenia.

Ak má dom vo výstavbe niekoľko poschodí, na každom z nich by mali byť namontované zberače.

Preto je lepšie vybaviť špeciálny kabinet, v ktorom budú umiestnené:

• chladiace hroby;
• uzamykacie kovania, ktoré zapínajú a vypínajú prívod kvapaliny;
• obehové čerpadlá, ktoré zabezpečujú tok vody alebo nemrznúca zmes;
• riadiace a kontrolné zariadenia.

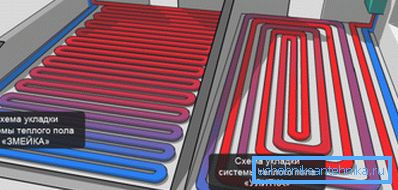

Séria potrubí, ktorá ohrieva podlahu, môže byť umiestnená podľa dvoch bežných schém:

1. Snake.
2. Špirála.

Preferovaný druhý typ inštalácie. V tomto prípade sú výrazne znížené tepelné straty z potrubí umiestnených bližšie k vonkajšej stene budovy. Pre rovnomernejšie zahrievanie podlahovej krytiny je potrebné zvoliť správny rozstup pre umiestnenie slučiek.

V priemere je 1 štvorcový. metrov priestoru trvá asi 5 metrov potrubia. Pamätajte, že celková dĺžka jednej slučky by nemala presiahnuť 90 m. Ak potrebujete vykurovať veľké miestnosti, mali by ste pripojiť niekoľko nezávislých špirál alebo "hady".

Testovanie tlaku

Po dokončení inštalácie, pripojenia kolektorov, elektrického zariadenia, napájacieho a vypúšťacieho potrubia by mal byť systém zalomený. Tento postup umožňuje opätovne overiť pevnosť a tesnosť všetkých spojov a častí.

K tomu je potrebné umiestniť tepelný nosič do potrubia pod tlakom, ktorý je o niečo vyšší ako štandard. V tomto režime musí byť systém teplej podlahy a vykurovanie s radiátormi (ak je k dispozícii) 24 hodín.

Do ďalšej etapy práce je možné pokračovať až po odstránení všetkých zistených nedostatkov a únikov.

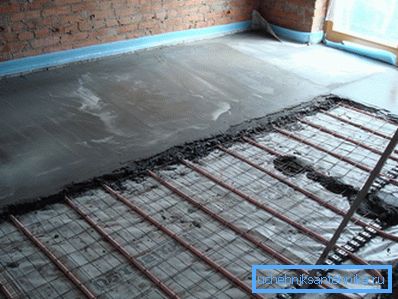

Betónové liatie

Na konci testu sa nainštalované rúry nalejú do betónovej zmesi, do ktorej sa pridá zmäkčovadlo, čo zvyšuje plasticitu stierky. Práca sa musí vykonať v okamihu, keď sa potrubia neochladia, inak po zapnutí vykurovacieho telesa budú rozširujúce sa časti viesť k vzniku trhlín v podklade.

Venujte pozornosť! Vykurovací systém musí byť zapnutý, ohrievané potrubia a potom pred vyliatím betónu vypnúť.

Akonáhle sa betón začal nastavovať, kotol bol opäť zapnutý a chladič mohol vstúpiť do potrubia, postupne zvyšovať jeho teplotu. Táto operácia by mala trvať tri dni, až kým sa poter nedosiahne pevnosti.

záver

Podlahové vykurovanie je skvelý spôsob, ako vyhrievať miestnosti, pretože okrem rovnomernejšieho vykurovania vzduchu vám umožní zbaviť sa neatraktívnych radiátorov. Nie je to však jediný spôsob skrytej inštalácie klimatických sietí.

Viac o tom môžete získať z videa uvedeného v tomto článku.
