Výber vykurovacích radiátorov: výberové kritériá diktované

Pokúsime sa vám povedať, ako si vybrať radiátor. Uskutočníme si výhradu, že ide len o všeobecný prehľad, nie o konkrétny údaj, pretože ide o dosť individuálnu záležitosť.

Sami však môžete určiť, čo si vyberiete, ak nahradíte funkcie technických podmienok vášho domova podľa určitých kritérií. Navyše to bude otázka nielen materiálov, z ktorých sú vykurovacie zariadenia vyrobené, ale aj ich výkonu a výpočtu, ale tematický videoklip bude konsolidovať vaše vedomosti.

Radiátory. výber

Poznámka. Pri výbere radiátora domu alebo bytu je potrebné zvážiť niekoľko kritérií. Po prvé je to jeho pracovný tlak a odhadovaný tlak v systéme, po druhé výrobný materiál na kompatibilitu s chladivom, po tretie jeho hodnota vo vzťahu k objemu miestnosti a po štvrté estetický vzhľad.

Liatina

Na hornej fotke vidíte bolestne známu, a to najmä staršej generácii, ktorá dokázala žiť v ZSSR liatinovú batériu, ktorej výroba sa doteraz nezastavila. Okrem toho sa obrysy takýchto zariadení úplne ospravedlňujú. Hlavná výhoda takéhoto zariadenia môže byť nazývaná jeho kompatibilita s akýmkoľvek chladičom a pevnosť šedej liatiny nespôsobuje sťažnosti.

V obytných budovách éry Chruščov, stále sú radiátory v niektorých apartmánoch, ktoré boli inštalované počas výstavby domu! To sa môže zdať neuveriteľné, ale je to pravda - moji susedia neopravili vykurovanie 52 rokov (dom bol postavený v roku 1963) a počas tohto obdobia boli úniky iba na potrubiach!

Samozrejme, to neznamená, že liatina by mala trvať tak dlho - existuje veľa prípadov, keď dochádza k úniku v priebehu 10-20 rokov, hoci inštrukcia zvyčajne zaručuje 30-ročnú životnosť. Takéto zlyhania však nemôžu nastať kvôli zlému stavu liatiny, ale z nekvalitnej montáže sekcií - spravidla samotný materiál nevzniká.

Sprievodné doklady ukazujú pracovný tlak - v závislosti od hrúbky steny môže byť 9-12 atmosfér, aj keď tlaková skúška (test) dosahuje 14-16 atmosfér, prístroje môžu byť jednokanálové a dvojkanálové.

Litina má jednu charakteristickú vlastnosť - zachováva dlhodobo teplo, čo je veľmi výhodné pre centralizované vykurovanie, ale nie je celkom vhodné na autonómiu, pretože nie je ľahké zahriať silnú stenu. Okrem toho v takýchto sekciách dochádza k veľmi vysokej spotrebe vody, ktorá opäť vyžaduje energetické zdroje. Hmotnosť jedného úseku závisí od veľkosti zariadenia od 3,5 kg do 7,1 kg.

oceľ

Ocelové panelové radiátory vykurovania sú pravdepodobne najnižšie ceny všetkých podobných zariadení, čo však vôbec neznamená zlyhanie konštrukcie - len materiálové a výrobné náklady sú oveľa menej.

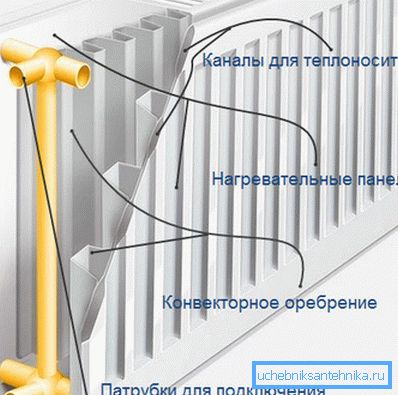

Ak hovoríme o paneloch, potom môžu byť jeden, dva alebo tri kusy, ale každý pozostáva z dvoch profilov, ktoré majú vyrazené kanály pre kvapalinu a sú zvárané dohromady pomocou valcového zvárania. Takéto časti sú prepojené spojmi, ako je vidieť na hornom obrázku.

V závislosti od počtu panelov, z ktorých zariadenie pozostáva, sú doplnené ďalšie prvky na optimalizáciu konvekcie vzduchu.

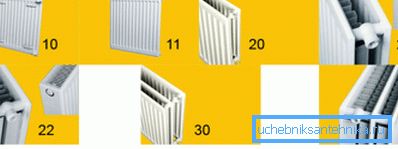

Vysvetlenia k fotografii:

• 10 - jeden panel bez konvektora a plášťa;
• 11 - jeden riadok bez roštu, s konvektorom;
• 20 - dvojradový, s konvexnou mriežkou, bez konvektora;
• 21 - dvojradové, konvektívne rebrá, puzdro;
• 22 - dvojradový, dve konvektívne rebrá, puzdro;
• 30 - trojradové, konvekčné odstraňovanie plutví chýba, postieľka na vrchole;
• 33 - trojriadkové, tri konvektívne rebrá; pokrytie.

Poznámka. Účinnosť prenosu tepla takýchto radiátorov, ktoré sú uvedené vyššie, závisí od schopnosti viac-menej meniť vzduch. Typy č. 10 a č. 11 odvádzajú tepelnú energiu len zo steny, preto sú najslabšie.

Z dôvodu lacnosti takýchto zariadení, ich malej veľkosti a ľahkej inštalácie sú v súkromnom sektore uprednostňované. Pracovný tlak vyššie opísaných zariadení v závislosti od výrobcu je od 8 do 10 atmosfér.

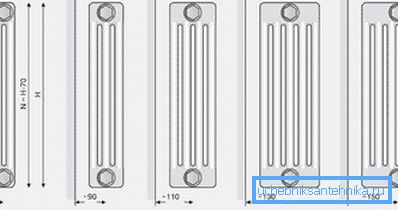

Rúrkové zariadenia vyrobené z ocele sú oveľa drahšie a zložitejšie v konštrukcii - vyzerajú veľmi podobne ako liatinové radiátory, ktoré sú pre mnohých známe, ale pri tlakovom skúšaní sa ohrievajú oveľa rýchlejšie, nie horšie ako pracovný tlak - najmenej 12 atmosfér a 16 atmosfér. Hlavným problémom takýchto ohrievačov je ich veľmi vysoká cena - domáce zariadenie stojí viac ako dovezené bimetalické.

hliník

Hlavnou výhodou hliníka ako kovu v tomto prípade je jeho vysoký prenos tepla a nízka hmotnosť, ale nie všetko je tak jednoduché - sú vyrobené zo zliatin. Jednou z výrobných metód je metóda odlievania, pri ktorej sa pridá 12% kremíka - zliatina nazývaná silumín.

Takéto zariadenie je vybavené dostatočne hrubými stenami a je schopné odolávať pracovnému tlaku od 6 do 16 atmosfér.

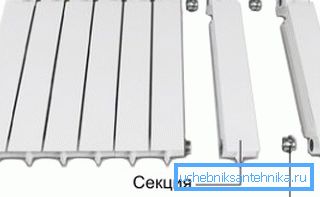

Ďalšou metódou je vytláčanie, to znamená oddelené vertikálne časti zariadenia sa vyrábajú vytláčaním hliníka, ale kolektor je odliaty od toho istého silumínu, aj keď v niektorých prípadoch je tiež vyrobený vytláčaním. Potom sú všetky diely stlačené spolu.

Ale oba liate a vytláčacie radiátory nie sú mimoriadne vysoko kvalitné - môžu prúdiť na kĺby a teplo z nich nie je rovnomerne rozložené.

Úplne iná línia sú eloxované batérie, pri výrobe ktorých sa používa vyčistený hliník najvyššej kvality - anódová oxidácia sa uskutočňuje vo výrobnom procese, ktorý mení kovovú štruktúru, po ktorej sa nebojí korózie.

Spojky sa používajú na spojenie sekcií a ich predná strana je veľmi hladká a tepelný výkon je rovnomerný a vysoký. Okrem toho existuje veľmi vysoký pracovný tlak a v závislosti od modifikácie môže dosiahnuť 50 až 70 atmosfér, ale náklady na takéto ohrievače sú veľmi vysoké.

Poznámka. Hliníkové zariadenia (okrem anódových) by sa mali používať iba v nezávislých vykurovacích systémoch. Okrem toho sa k chladiacej kvapaline musia pridávať antikorózne prísady.

bimetalový

Bezprostredne treba povedať, že existuje bimetal a polibimetal, ktorý ovplyvňuje technické vlastnosti radiátorov. Každý samozrejme chápe, že samotný koncept predpokladá spojenie dvoch kovov na úrovni adhézie bez toho, aby sa roztopili.

Zvárané oceľové jadro pod vysokým tlakom sa naleje do hliníka. Výsledkom je, že chladiaca kvapalina sa dotýka iba ocele (nebezpečenstvo korózie zmizne) a hliníková košeľ slúži ako vynikajúci vodič tepla, vytvárajúc navyše dobrý estetický vzhľad.

Aj jadro môže byť v niektorých prípadoch vyrobené z medi - výber vykurovacieho radiátora pre autonómne systémy s pridaním nemrznúcej zmesi k chladiacej kvapaline koroduje oceľ. Táto možnosť je najoptimálnejším riešením.

V polibimetalických radiátoroch jadro pozostáva z dvoch kovov - ocele a hliníka, kde vertikálne kanály sú z ocele a horizontálne - hliník. Táto kombinácia vedie k zvýšeniu prenosu tepla, ale súčasne alkalické látky v horúcej vode (najmä pri centralizovanom vykurovaní) spôsobia koróziu hliníka. Okrem toho rôzne fyzikálne vlastnosti Al a Fe pri zahrievaní môžu viesť k posunu kanálov.

Bimetalické ohrievače môžu byť segmentové alebo monolitické, ale v technických ukazovateľoch sa zreteľne líšia:

Porovnávacia tabuľka

Takéto radiátory sú vhodné ako na autonómne, tak aj na centralizované vykurovanie, ale v druhom prípade (najmä vo výškových budovách) ide o skutočný všeliek, kde tlak v systéme môže niekedy dosiahnuť 9-12 atmosfér a voda sa tam nečistí a nesie sú rôzne aktívne prvky nebezpečné pre neželezné kovy.

Výpočet výkonu

• Teraz uvidíme, ako vypočítať potrebný výkon radiátorov nad podlahovým priestorom, ak stropy v ňom nepresahujú štandardnú výšku 240-260 cm a tu pre jeden štvorcový meter podľa SNiP 2.04.05-91 * potrebujete 100 W tepelnej energie. Zoberme si napríklad priestor 3,55,5 m, čo znamená, že budeme potrebovať 3,5 * 5,5 * 100 = 1925 W alebo 1,925 kW a musíme vybrať vykurovacie zariadenie pre túto hodnotu.
• Ak si vyberiete panelový radiátor, stačí len venovať pozornosť jeho výkonu a prijať jedno alebo dve zariadenia tak, aby výška bola aspoň 2 kW (vždy zaokrúhlená hore), ale v prípade sekcií stačí vypočítať ich celkový výkon. Vezmite napríklad bimetal, kde priemerná výkonová časť dosahuje 170 W alebo 0,17 kW a vypočítajte počet kusov pre rovnakú plochu. 1,925 / 0,17 - 11,35, potom budete potrebovať 12 sekcií.
• A ako si vybrať kúrenie radiátor, ak je miestnosť s vysokými stropmi - tu, podľa toho istého SNiP, norma je 41W / m³. Vezmite si priestor s rovnakou plochou, ale s 3 metrovými stropmi znamená, že požadovaná sila bude 3,5 * 5,5 * 3 * 41 = 2367,25 W, potom 2367,25 / 170 - 13,9, čo znamená, že budete potrebovať 14 sekcií, môžu byť zostavené v jednom alebo dvoch zariadeniach.

záver

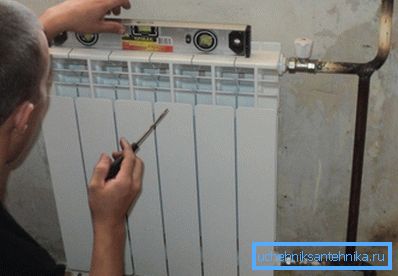

Ak chcete vykurovanie vo vašom dome inštalovať vlastnými rukami, pri výbere a výpočte výkonu radiátorov by ste mali vždy brať do úvahy tepelné straty, ku ktorým dochádza pri veľkom počte okien, od prievanu, s častým vetraním atď. Preto v závislosti od možnosti tepelných strát vždy pripočítajte prijatý výkon 100-200W alebo len jednu sekciu. Veľa šťastia!
