Výber radiátora: typy, výpočet liatiny a bimetalu, výber

Obyvatelia bytov vo výškových budovách môžu zistiť, že v niektorých izbách je teplejšie a v niektorých izbách je chladnejšie v zime. Príčinou tohto javu nemusí byť vzduch v potrubiach alebo nečistoty v medzerách, ale banálny nedostatok úsekov na vykurovanie alebo inštaláciu na úkor tepla exkluzívnych návrhových ohrievačov s nedostatočným výkonom. Dnes uskutočňujeme výber vykurovacieho radiátora z hľadiska plochy, výkonu a ďalších kľúčových ukazovateľov, takže byty boli teplé.

Čo sa počíta a ako

Existuje celá sada vlastností a korekčných faktorov, ktoré umožňujú vypočítať požadovaný počet sekcií chladiča alebo urobiť správnu voľbu panelov.

Dnes zvažujeme:

• Typy batérií, deklarované konštrukčné charakteristiky ohrievačov;
• Výpočet počtu úsekov podľa oblasti;
• Výpočet výkonu kotla pre súkromný dom.

Pre informáciu! Obyvatelia súkromných domov sú nútení postarať sa o svoje pohodlné bývanie, takže bude zaujímavé, aby sa spoliehali nielen na batérie, ale aj na zdroj tepla.

Začnime s týmito zobrazeniami

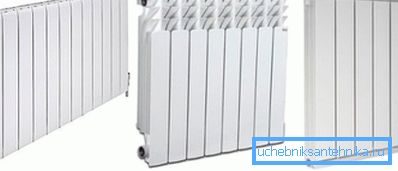

Moderný trh je plný ohrievačov štyroch hlavných typov:

• Liatina - napriek svojim nedostatkom obsadzujú svoje miesto a sú stále veľmi populárne v našich časoch;
• hliník - ľahké, moderné, dosť silné;
• Bimetallic - hlavný konkurent z liatiny, ale z hľadiska cenovej kvality, nižšia ako oceľové protipoložky presne v cenovej politike;

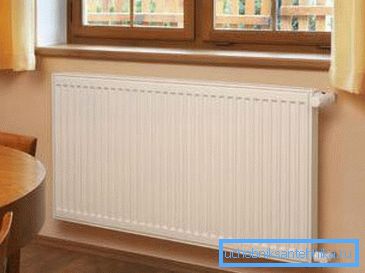

• oceľ - vynikajúce panelové ohrievače, rýchle zahrievanie a rýchle odvádzanie tepla sa osvedčili v súkromnom sektore.

A pred pokračovaním v vysvetleniach na túto tému sa pozrime na inú tabuľku

Tabuľka je dosť informatívna. Podľa toho je už možné vyradiť jeden radiátor z inštalácie v bytovom dome s ústredným kúrením. Jedná sa o ohrievač ocele. Tlakové vlny v sieti môžu jednoducho zlomiť štruktúru.

Odporúčanie! Podľa uvedených charakteristík je jasné, že hliníkový radiátor dokonale nahrádza ťažkú ​​liatinu v byte. To je pravda. Existuje jeden veľmi alarmujúci moment: hliník veľmi zle prenáša rôzne aditíva kyseliny do chladiacej kvapaliny, deformuje sa rýchlejšie od tlakových rázov v sieti, pretože je veľmi mäkký. Rovnakým princípom sa v centrálnom vykurovacom systéme neodporúča používať radiátory s medenými rúrkami alebo s radiátormi hliníka a medi.

A potom potrebujeme len overené liatinové a bimetalové radiátory, vykonáme na nich ďalšie výpočty.

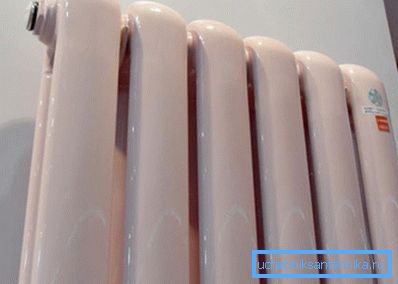

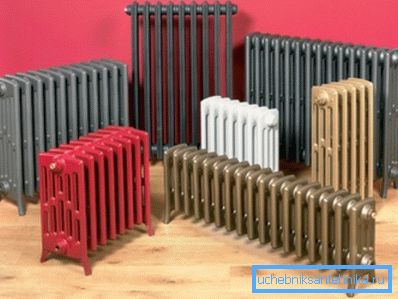

Výpočet pre liatinu

Tieto výpočty sa vykonávajú pre celý dom pomocou rôznych korekčných faktorov pre rohové byty, interné, prvé a posledné. Aj pri výpočtoch sa berie do úvahy prítomnosť okien, dverí, hrúbky podláh atď.

Nepotrebujeme to na seba-analýzu. Existuje osvedčený vzorec, ktorý vám umožňuje robiť výpočet vlastnými rukami a nemôžete urobiť chybu. Tu je:

Súčet sekcií = (celková plocha miestnosti / deklarovaný výkon úseku) * 100.

Teraz budeme rozumieť:

• Celková plocha miestnosti sa vypočíta podľa zákonov matematiky podľa dĺžky a šírky miestnosti vypočítanej v metroch štvorcových;
• Výkonovú časť si môžete pozrieť v tabuľke. Pre liatinu je lepšie sa s predajcom obrátiť, pretože ste videli možné výkyvy, závisí to od konfigurácie samotnej sekcie;
• Koeficient 100 pochádza z experimentálnej praxe. Je to dokázané a považujeme to za axiómu, že pre vykurovanie 1 m2 štvorcového puzdra so stropmi do 3 metrov je dosť 100 W od tepelného prvku.

Pre zrozumiteľnosť budeme vypočítať požadovaný počet sekcií radiátorov pre liatinu pri ohreve miestnosti 16 štvorcov. Dostávame 16 * 100/150 = 10,67. V tomto prípade sme použili maximálny možný výkon liatinového výrobku. A zaokrúhľovanie sa vždy robí veľkým spôsobom, aj keď máte 10,1 kusov, stále máme 11 sekcií.

Tip! Pre rohové miestnosti alebo miestnosti s dvomi vonkajšími stenami je zavedený ďalší faktor 1,2. Pre zrozumiteľnosť, rovnaké podmienky, ale miestnosť je uhlová, výsledok sa zvýši o 1,2 krát - výsledok je 12,8 - 13 kusov.

A súťažiaci?

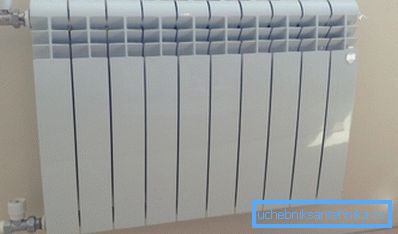

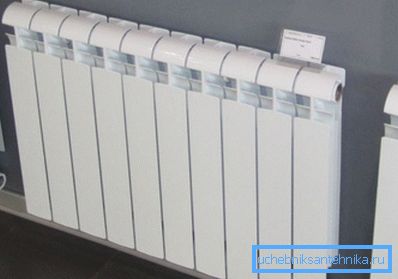

V predchádzajúcich častiach sme sa zmienili o slušnej súťaži na liatinové radiátory v podobe bimetalových ohrievačov. Podľa nich je výpočet vykonaný, ale prvé miesto nie je oblasť, ale objem miestnosti. Vzorec je nasledujúci:

Počet sekcií = množstvo tepla / výkonu jednej časti.

vysvetliť

• Nový ukazovateľ množstva tepla je výsledkom objemu miestnosti, ktorá sa musí zohriať, a špecifickej energie potrebnej na túto činnosť;
• Špecifická energia sa prijíma ako 40 W pre normálnu miestnosť a 50 W pre rohovú miestnosť;
• Hlasitosť miestnosti môžete vypočítať sami, tu nie je potrebná inštrukcia.

Vypočítavame počet bimetalických častí radiátorov na vykurovanie miestnosti 16 štvorcov. Budeme robiť výpočet na strop na 2,70, dostaneme - 8,64, to znamená 9 sekcií, pre rohovú miestnosť - 10,8 - 11 sekcií. Ak chcete, môžete počítať.

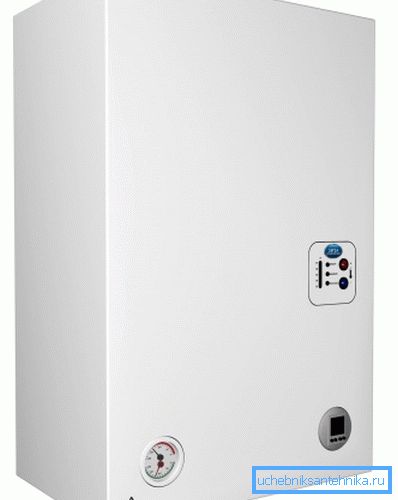

A o kotloch

Nezabudli sme na majiteľov domov súkromného sektora. Uvádzame vzorec na výpočet výkonu kotlov. Je to nasledovné: W kotla = S * W / 10. Tu sa celková plocha vášho domu vynásobí menovitým výkonom (rozoberá sa nižšie) a delí 10.

Teraz o odhadovanej kapacite:

• Pre severný terén - do 2,0 kW;
• Pre oblasti centra - do 1,5 kW;
• Na juh - až 0,9 kW.

Vykonávajte výpočty, všetko sa zaokrúhľuje nahor. Existuje výkonový koridor od 1,5 do 2 kW, vezmite 2. Ukázalo sa, že máte 7.1 sekcie - vezmi 8.

Potom celý výpočet kotla pre dom v strede krajiny 100 metrov štvorcových bude vyzerať takto 1.5x100 / 10 = 15 kW.

Na záver

Odhadované čísla sú dôležité, závisí od správneho výberu počtu ohrievačov, pohodlného bývania v byte. Vypočítaná téma bude pokračovať v tomto videu. Nakoniec ďalšia poznámka.

Pre vaše informácie! Prítomnosť správne vybraných radiátorov vás chráni pred nárazmi v systéme. Aby ste sa cítili pohodlne vo všetkých situáciách, zvoľte si olejový radiátor ako alternatívny zdroj tepla. Zariadenie je schopné zvládnuť vyššiu energiu.
