Výber a kladenie potrubí pre podlahové vykurovanie:
Moderní analytici predpovedajú zvýšenie taríf za elektrinu v blízkej budúcnosti. Takže cena sa zvýši nielen pri používaní elektrických spotrebičov, ale aj pri vykurovaní priestorov. V súvislosti s takýmito predpovediami je čoraz dôležitejšie hľadanie najhospodárnejšej metódy domáceho vykurovania.
Okrem lacnosti chcem, aby tento systém neprekračoval estetický vzhľad a zároveň zachoval obvyklý komfort v domácnosti. Jedným z najbežnejších riešení, ktoré spĺňajú tieto požiadavky, je inštalácia "teplej podlahy" v dome. Vodotesný dizajn polypropylénových materiálov sa ukázal ako nákladovo najefektívnejšie zariadenie na vykurovanie.
Vlastnosti iného typu systémov
Výhody inštalácie systému "teplá podlaha" môže oceniť každý, kto je aspoň trochu oboznámený so základmi fyziky.
Dnes, v závislosti od typu chladiva, existujú dva typy podobných štruktúr:
- voda;
- Electric.
Venujte pozornosť! Princíp fungovania v prvom a druhom prípade je veľmi podobný. Pod povrchom podlahových potrubí alebo špecializovaných káblov, ktoré ho zahrejú, a z ohrievaného povrchu sa teplý vzduch zvýši na strop.
Zvyčajne je tento typ konštrukcie inštalovaný v kuchyni alebo v kúpeľni a vďaka vynikajúcim parametrom tepelnej vodivosti je pre podlahovú krytinu inštalovaná keramická dlažba. Samozrejme, teplá podlaha nie je ťažké vybaviť v akejkoľvek inej miestnosti, avšak v závislosti od typu zvolenej podlahy bude účinnosť jej práce tiež klesať.
Ak chcete vykonať inštaláciu alebo výber rúrok pre takýto systém vlastnými rukami, musíte mať aspoň minimálne znalosti o jeho technických vlastnostiach.
Venujte pozornosť! Výrobcovia často spomínajú všetky výhody navrhovaného produktu, pričom mlčia o svojich nedostatkoch, ale aby sa urobila správna voľba, je potrebné sa oboznámiť s celým obrazom parametrov, a to najmä preto, že cena takéhoto systému je dosť vysoká.
Hlavné parametre vodnej podlahy
Potrubie používané na vytvorenie "teplej podlahy" je ekologicky bezpečné a úsporné, ale na jej pokládku je potrebné dodatočné vybavenie a prípravné práce, ktoré môžu výrazne zvýšiť náklady (prečítajte si aj článok Oceľové obdĺžnikové rúry - technické informácie a regulačné požiadavky).
Podlahové lišty zatemňujú podlahu asi o 10-15 cm. Tiež budete mať trochu času na testovanie a štartovanie. Ale v každom prípade dostanete vykurovanie, ktoré o množstvo spotrebovanej elektriny bude oveľa úspornejšie.
výhody
Výhody týchto štruktúr zahŕňajú:
- Rovnomerné zahrievanie celého povrchu, aj keď pri výbere rúrky na teplú podlahu sa zastavíte na mede;
- Kompletné maskovacie zariadenia;
- Schopnosť vyhrievať veľké plochy s nízkymi nákladmi;
- Práca okruhu nie je spojená s rôznymi druhmi radiačného zdravia;
- Náklady na inštaláciu sú jednorazové, pretože nie je potrebné udržiavať systém;
- Žiadne náklady na údržbu.
nedostatky
Okrem týchto výhod majú takéto systémy určité nevýhody:
- Potreba kúpy vodného čerpadla;
- Zložitosť procesu inštalácie pri použití polypropylénových rúrok;
- Problémy s redukciou tlaku vo vykurovacej veži;
- Problémy pri zisťovaní únikov okruhov po konečnej inštalácii.
Inštalácia vodnej podlahy

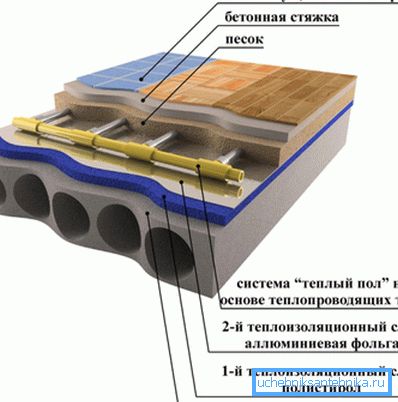

Pri tomto type ohrevu vody je hlavným vykurovacím telesom tepelne izolovaná betónová doska. Vo vnútri tejto dosky sú zabudované konštrukčné potrubia, ktorými cirkuluje horúca chladiaca kvapalina.
Stručný návod na inštaláciu takýchto systémov pozostáva z nasledujúcich krokov:
- Na podlahe sa vytvorí ideálne plochý cementovo-pieskový poter;
- Na stierke pozdĺž steny je položená tepelnoizolačná podlaha s hliníkovým filmom, ktorý zabráni tepelným stratám;
- Pomocou špecializovaných spojovacích prvkov sa potrubie položí na termoizolačný podklad podľa toho, ako to stanovuje usporiadanie rúrok vykurovanej podlahy;
- Vytvorený obrys je vyplnený cementom;
- Podlaha je položená na vysušenom cementu.

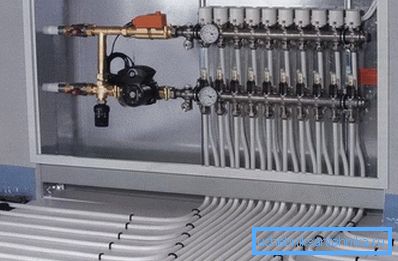

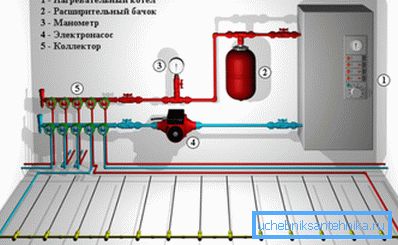

Venujte pozornosť! Aby vytvorený systém fungoval správne, je potrebné zakúpiť a inštalovať zariadenie, ktoré bude riadiť tok chladiacej kvapaliny do potrubia.

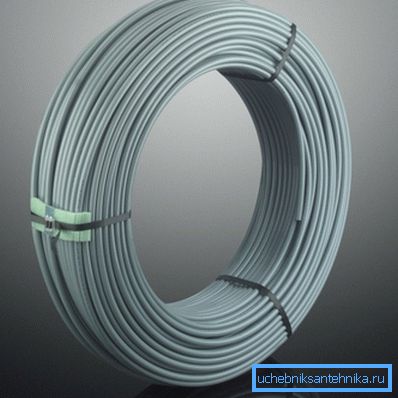

Ako si vybrať potrubie
Ak chcete vytvoriť takéto systémy, použite nasledujúce typy rúrok:
- polybutén;
- oceľ;
- kovov a plastov;
- meď;
- Polypropylén.
Normatívna dokumentácia zakazuje používanie materiálov zo železa na vytvorenie takýchto systémov, pretože šijacie výrobky nemôžu byť stienované v stenách a podlahách.
Vysoké požiadavky na potrubia sú aplikované vďaka tomu, že po pokládke sa štruktúra naleje do betónu a akékoľvek poškodenie bude musieť prasknúť cement. Na vytvorenie "teplej podlahy" sa používajú špeciálne materiály, a nie tie potrubia, ktoré sa používajú na inštaláciu teplej a studenej vody.
Rada. Najvhodnejšie sú materiály s priemerom 16 až 18 mm. Pri výbere takýchto výrobkov môžete mierne zvýšiť hrúbku podlahy a pre dostatočnú hydrauliku nemusíte kupovať dodatočné vybavenie.
Materiály by mali mať nasledujúce parametre:
- Obštrukcia difúzie kyslíka;
- Koeficient lineárnej rozťažnosti 0,025 Mm / mK alebo menej;
- Tepelná vodivosť - 0,43 W / mK.
Venujte pozornosť! Na vytvorenie systému v jednej miestnosti je potrebné zakúpiť jeden celok, ktorého prevádzkové obdobie sa musí rovnať životnosti samotnej budovy.

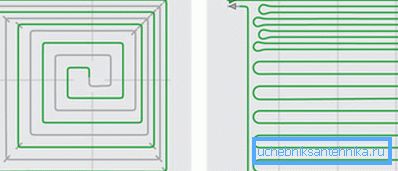

Pokládanie potrubí pre tento typ vykurovania sa môže uskutočniť nasledujúcimi spôsobmi:
- Špirála alebo slimák;
- cik-cak;
- Obidve metódy.
Pri kladení rôznymi spôsobmi budú náklady rovnaké, ale účinnosť takýchto systémov bude iná.
Venujte pozornosť! Spotreba rúr na teplom podlaží závisí priamo nie od priestoru miestnosti, ale aj od povrchu.

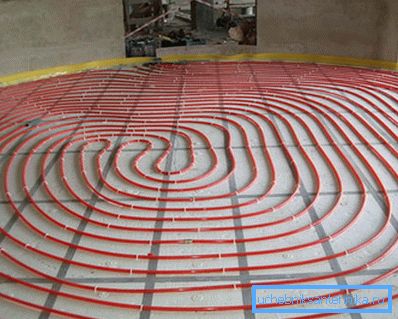

Špirálovitý dizajn
V tomto prípade sa potrubia s rôznymi typmi prúdov navzájom striedajú - horúca rúrka susedí s chladnejšou časťou okruhu.
Táto forma ukladania poskytuje najodolnejšie rozdelenie tepla. V apartmánoch sa zvyčajne používa.
Rada. Hlemýžď nie je vhodný pre miestnosť, ktorej poschodie má svah.
Kladenie cikcakov
V tomto spôsobe pokladania by mali byť pripravení na skutočnosť, že podlaha bude teplejšie na vonkajšej stene, a prekonanie vzdialenosti, bude ochladzovať hlboko do miestnosti. Aby sa zaistila jednotnosť vykurovania, bude potrebné zakúpiť ďalšie čerpadlá, ktoré vytvárajú väčšiu rýchlosť pohybu chladiacej kvapaliny.
Odstup potrubia
V závislosti od účelu miestnosti sa vypočítava vzdialenosť medzi rúrami podlahového vykurovania, tiež označovaná ako rozteč rúrok podlahového vykurovania. Čím je rozmer rúry menší pri pokládke teplej podlahy, tým viac sa povrch zahreje.
V tomto prípade je teplo rozdelené na polomery, preto pre čo najefektívnejšie vykurovanie treba dbať na to, aby sa tieto polomery neprekrývali.
Rada. Pokládanie by malo byť vykonané na štvorcových značkách, ktoré sú prítomné na izolátore.
Niektoré funkcie dizajnu
V skutočnosti proces navrhovania takýchto vykurovacích štruktúr nie je tak jednoduchý.
Aby ste správne vypočítali rúrku na horúcej podlahe, musíte zvážiť niekoľko faktorov, ako napríklad:
- Požadovaná teplota;
- Účel miestnosti;
- Parametre použitých materiálov atď.
Venujte pozornosť! Návrh takýchto systémov sa dnes realizuje pomocou špecializovaných počítačových programov. Pomocou tohto softvéru môžete určiť nielen množstvo materiálov a zariadení, ale aj maximálnu dĺžku potrubia vykurovanej podlahy.
Požiadavky na inštaláciu

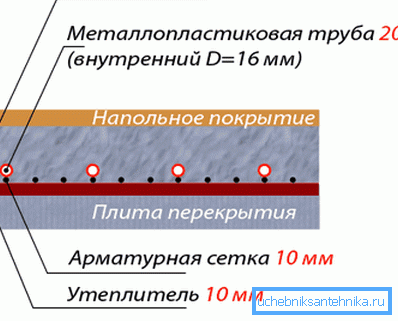

Práca na inštalácii "teplej podlahy" je možná až po dokončení potrebných prípravných prác. Hrúbka vytvorenej podlahy bude asi 10-13 cm.
Preto je potrebné v rámci tejto konštrukcie dodržať požiadavku dostupnosti najmenej 70 mm V opačnom prípade by sa mala zvýšiť hrúbka vykurovanej podlahy.
Ak sa inštalácia vykurovacieho okruhu uskutoční v kúpeľni, dizajn núti zvýšiť podlahu tejto miestnosti na vyššiu úroveň. Ak neberiete do úvahy túto skutočnosť, potom v prípade núdze voda z tejto miestnosti vytečie do miestnosti.
Ak je podlaha miestnosti susediaca so zemou, potom by sa malo zabezpečiť, aby bola dobre izolovaná. Ak sa na hydroizoláciu používa bitúmen, pod tepelným izolátorom by sa mal umiestniť podklad z polyetylénu alebo lepenky.
Zmes cementu a piesku by mala mať dokonale rovný povrch. Prípustné množstvo nezrovnalostí je len 1 cm.
V miestach, kde sú prítomné výškové rozdiely, môže mať rúra zakrivený tvar, ktorý prispieva k vytvoreniu vzduchového uzáveru v systéme, ktorý zabraňuje cirkulácii chladiacej kvapaliny.
Na záver
Po výbere v prospech vodného podlahového vykurovania garantujete domáce teplo a pohodlie. Navyše ekologický dizajn nebude mať škodlivý vplyv na vaše zdravie a zdravie vašej domácnosti (pozri tiež článok Vodovodné a plynové potrubie a jeho vlastnosti).
A video v tomto článku vám odhalí ešte viac tajomstiev inštalácie tohto typu vykurovacieho okruhu a jemnosti výberu potrubia.
