V cenách je elektrické vykurovanie nižšie len pre plyn, súčasne sú v našej krajine elektrifikované aj malé dediny, ale veci nie sú také dobré pri splyňovaní, čo vysvetľuje vysokú popularitu elektrických kotlov na vykurovanie. Mnohí výrobcovia zjednodušujú úlohu pre spotrebiteľov a vybavujú kotol prídavným zariadením vrátane obehového čerpadla.

Typy elektrických kotlov

Kotly možno klasifikovať podľa spôsobu vykurovania a čerpadlo pre vykurovací kotol sa môže inštalovať v zariadení akéhokoľvek druhu.

Výber takých tried kotlov ako:

• zariadenia, v ktorých sa voda ohrieva vykurovacími prvkami. Takéto elektrické vykurovacie kotly sú pomerne objemné a ak je voda tvrdá, potom váha rýchlo zakryje vykurovacie teleso. Sú považované za najjednoduchšie v stavebníctve;

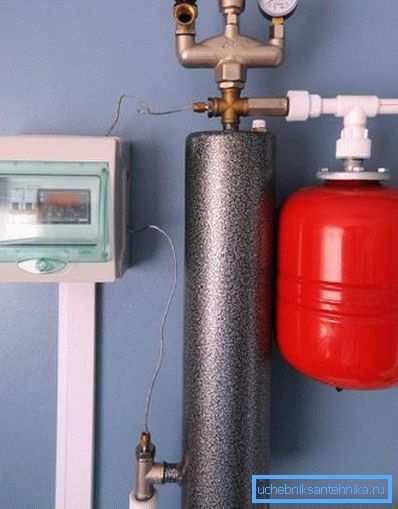

• indukcia - používajú fenomén elektromagnetickej indukcie. Vykurovací článok je bežná indukčná cievka - na oceľovom jadre (ktorý je v potrubí dielektrika) navinutý drôt, ktorým prechádza elektrický prúd. Keď je kotol zapnutý, prúd prechádzajúci prúdom navíjania vyvoláva výskyt prúdu v jadre, čo vedie k ohrevu oceľovej tyče;

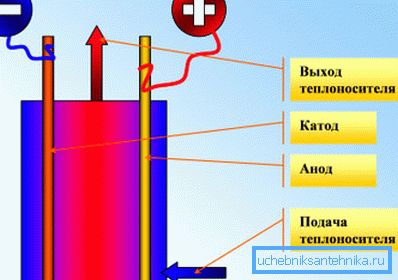

• kotly na elektródy - môžu pracovať výlučne s vodou, pretože zloženie chladiacej kvapaliny je dôležité. Voda je v zásade bežným vodičom s pomerne veľkým odporom. 2 vodiče sa doň spúšťajú, cez ktoré prechádza striedavý prúd, ohrieva sa voda, rovnako ako každý iný vodič. Zariadenia tohto typu nie sú vybavené obehovými čerpadlami.

Čo sa týka obehového čerpadla a expanznej nádrže pre vykurovací systém, sú možné tieto možnosti umiestnenia týchto prvkov:

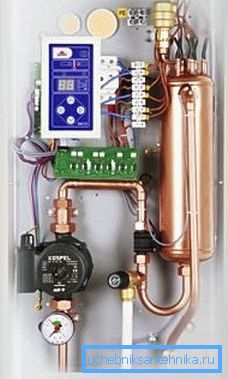

• čerpadlo aj nádrž sa nachádzajú v tele kotla - takéto modely sú zvyčajne výhodné, ak je kotol umiestnený v dome a nie v samostatnej miestnosti;

• čerpadlo sa môže pohybovať mimo puzdro, čo neovplyvňuje účinnosť jeho činnosti.

Elektrické zariadenie kotla a inštalované dodatočné vybavenie

Napriek tomu, že modely elektrických kotlov môžu byť vymenované viac ako tuctom, návrh vo všeobecnosti zostáva nezmenený.

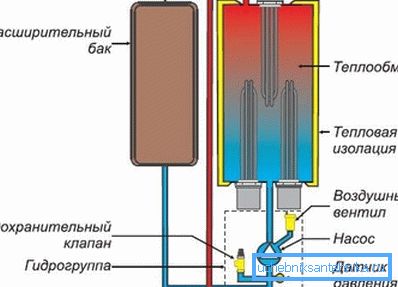

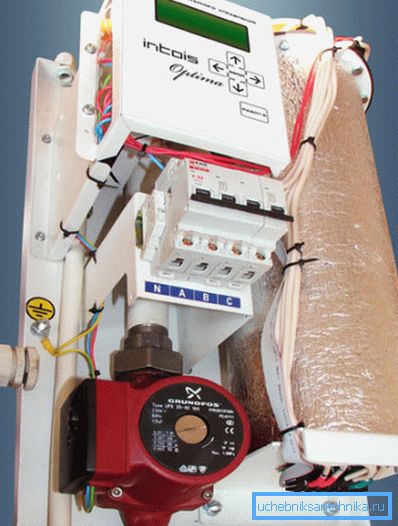

Elektrické vykurovacie kotly s čerpadlom pozostávajú z takýchto jednotiek (zoznam je uvedený pre typický model vykurovacieho telesa):

• výmenník tepla je volumetrická nádrž s vodou, v ktorej sú vykurovacie prvky ponorené, musí mať nádrž nutne továrenskú izoláciu;

Venujte pozornosť! Nastavenie prevádzky vykurovacieho kotla je spôsobené zahrnutím iného počtu vykurovacích prvkov. Pre zníženie výkonu automatizácie jednoducho vypnite niektoré z nich.

• Hydrogrup zahŕňa obehové čerpadlo, tlakomer, ventil na odvzdušnenie vzduchu zo systému a bezpečnostný ventil;
• Expanzná nádoba - potrebná na kompenzáciu zmeny objemu chladiacej kvapaliny počas ohrevu.

Venujte pozornosť! Cirkulačné čerpadlo musí byť umiestnené na potrubí, ktoré dodáva chladený chladiaci prostriedok späť do kotla. Ak ho umiestnite na potrubie dávania, potom vysoká teplota výrazne zníži trvanlivosť.

Viac informácií o výbere kotla a jeho inštalácii

Výkon moderných elektrických kotlov sa mení v širokom rozmedzí. V predaji nájdete kompaktné modely s výkonom nepresahujúcim 6 kW, ako aj skutočné "príšery", ktorých výkon dosahuje 100 kW. Je zrejmé, že takéto zariadenia sa používajú na ohrievanie veľkých plôch - nepoužívajú sa v súkromnej stavbe.

Výber výkonu kotla

Vo všeobecnosti je výber výkonu každého kotla vykonávaný na základe tepelných strát v byte (alebo v dome), zohľadňujú sa aj klimatické charakteristiky oblasti, typ izolácie atď. dizajny boli vyvážené prietokom tepla z radiátorov.

S dostatočným stupňom presnosti môže byť požadovaná sila kotla určená približnou závislosťou. Vzhľadom na to, že všetky moderné kotly sú vybavené termostatickými zariadeniami, možná nepatrné preťaženie nie je kritické. Áno, cena sa nezmení, ak poistíte a vezmete kotol o niečo silnejší ako ten, ktorý ste získali výpočtom.

Požadovaná sila je určená pomocou tejto závislosti vo vzorci W_k = (S • W_ud) / 10,

takéto označenia sú akceptované:

• W_na = výkon kotla, kW;
• S - celková vyhrievaná plocha, m²;
• W_beats - špecifický výkon, pre teplé oblasti je možné odobrať rovnú 1,0, pre centrálne - 1,1 - 1,15, pre severné - minimálne 1,2 dolára
• 10 - konverzný faktor.

Ak použijete navrhovaný vzorec, potom na vykurovanie súkromného domu s rozlohou napr. 160 m², ktorý sa nachádza v centrálnej časti Ruskej federácie, bude potrebovať kotol s výkonom W_k = (160 • 1,1) / 10 = 17,6 - 18 kW.

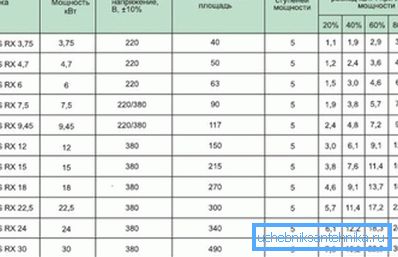

Výsledok bol dosť blízko k hodnotám odporúčaným samotnými výrobcami. Takže na ploche 150 m² odporúčaný kotol s výkonom 19 kilowattov, výpočet poskytol takmer rovnakú hodnotu.

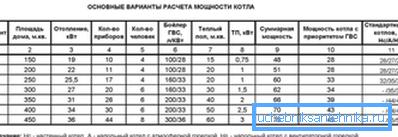

Najjednoduchší príklad je uvedený - je vhodný na výpočet výkonu jednokotúčového kotla. Pri výbere zariadenia s dvoma okruhmi treba brať do úvahy spotrebu energie pre vykurovaciu vodu pre potreby prípravy teplej vody (teplej vody).

Požiadavky na zapojenie

Závažnou prekážkou pri inštalácii kotla vlastnými rukami môže byť, že musíte mať aspoň minimálne znalosti o elektrotechnike. Najmä musíte pochopiť, že nie každý kotol môže byť pripojený k bežnej sieti napájania.

Venujte pozornosť! Najlepšiu možnosť možno považovať za umiestnenie samostatného napájacieho vedenia pre kotol. Ak to technicky nie je možné urobiť, je lepšie chyba a nie pripojenie zariadení s kapacitou vyššou ako 6-7 kW do bežnej siete.

Vo všeobecnosti sa prevádzkové napätie elektrického kotla 220V nachádza len v zariadeniach s pomerne nízkym výkonom. Ak je vykurovací systém určený pre súkromný dom, potom bude s najväčšou pravdepodobnosťou použitý kotol s kapacitou približne 16-20 kW alebo viac. Znamená to, že ju musíte samostatne napájať.

Venujte pozornosť! Kotly s výkonom vyšším ako 6 kW sú vybavené viacstupňovým systémom riadenia výkonu. V prechodných obdobiach (jeseň-zima, zima-jar) to znižuje náklady elektrickej energie na občasné vykurovanie.

Zanedbanie výberu prierezu elektrického vedenia povedie k ohrevu kábla. V dôsledku toho sa izolácia môže roztaviť a možné dôsledky takéhoto vývoja nemožno presne identifikovať ako pozitívne.

Pokyny na výber priemeru drôtu sú pomerne jednoduché. Môžete použiť približnú závislosť, podľa ktorej prúd 1 A bude vyžadovať časť drôtu o rozlohe 1 mm².

Napríklad je potrebné určiť minimálne veľkosti vodičov pre pripojenie kotla s výkonom 6 kW, pripojenie k normálnej sieti 220 V. Vzhľadom na túto závislosť sa výpočet vykoná pomocou vzorca S = W_k / (U • I)

vo vzorci sa používa nasledujúca notácia:

• S = plocha vodiča, mm²;
• U, I - napätie a prúd, resp.

V uvažovanom príklade by mala byť prierezová plocha vodiča S = 6000 / (8 • 220) = 3,41 mm2.

Tento prístup sa považuje za pomerne približný. Okrem toho sa neberie do úvahy taký faktor, ako je napríklad vodivý materiál, a to tiež ovplyvňuje maximálne prípustné prúdové zaťaženie. Ak chcete vybrať kábel pre výkonnejší kotol, odporúča sa vykonať presnejší výpočet.

V tomto prípade budú pokyny na výpočet trochu komplikovanejšie:

• Najprv musíte určiť silu prúdu pre každú fázu. Výpočet sa uskutočňuje podľa vzorca I = W_k / (U_l • v3),

kde u_l - lineárne napätie, 380 V v našom prípade;

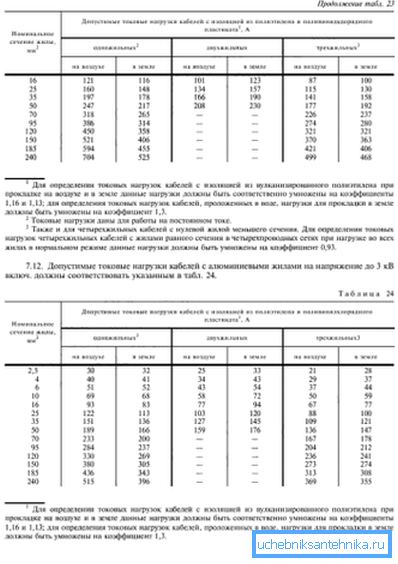

• v súlade s normou GOST 16442-80 je vybraná časť žily. V tomto prípade je potrebné brať do úvahy, ktorý kov sa používa - hliník alebo meď, ako aj spôsob kladenia káblov - nad alebo pod zemou.

Zvážte príklad výpočtu trojfázového kotla s výkonom 22 kW, pripojenie sa vykoná pomocou 3-žilového kábla.

Výpočet sa uskutočňuje podľa navrhovanej metódy:

• určiť prúdovú silu I = 22000 / (380 • v3) = 33,43 A.
• podľa GOST 16442-80 je vybratá časť jadra, sú možné 2 možnosti. Ak sa používa meď, má prierez 4 mm² veľmi vhodné, pretože prípustné prúdové zaťaženie bude 37 A, takže zostane aj malá rezerva. Pre hliníkové jadrá je potrebné zväčšiť prierez jadra na 6 mm.² - prípustné prúdové zaťaženie v tomto prípade bude tiež 37 A.

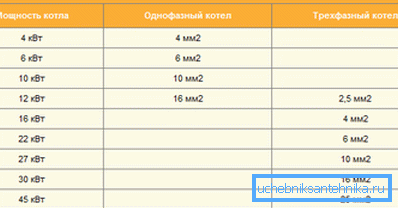

Posledná vec, ktorú treba urobiť, je vyzdvihnúť poistku príslušnej sily. Môžete jednoducho použiť príslušné tabuľky, v ktorých sú pre každú hodnotu výkonu kotla vyznačená oblasť prierezu jadra a výkon automatickej poistky. Pre náš príklad použite automatický 35A.

Bezpečnostné požiadavky

Elektrické vykurovacie kotly s čerpadlom vyžadujú osobitnú pozornosť v štádiu napájania.

Zvážte nasledujúce skutočnosti:

• výkon poistky by mal počas prevádzky kotla mierne prekročiť maximálnu intenzitu;

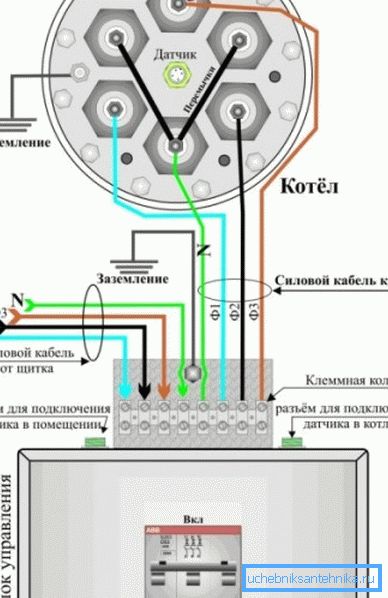

• je potrebné pripojenie uzemnenia. Uzemnenie 3. alebo 5. rezidenčného kábla;
• vodič N (nulová práca) je pripojený k svorkovnici štítového krytu (nulová zbernica);
• uzemnenie (vodič PE na diagrame) je pripojený k príslušnej zbernici (označenej ako "Zem").

Venujte pozornosť! Bežnou chybou pri pripájaní je to, že ľudia zamieňajú N a PE drôty. Takže v tomto bode musíte venovať osobitnú pozornosť.

Elektrický kozubový postroj

Pod pojmom potrubie sa rozumie celý proces pripojenia od A do Z, to znamená nielen napájanie kotla, ale aj inštalácia všetkých prvkov vykurovacieho systému (expanzná nádrž, obehové čerpadlo, filtre, ochranná skupina atď.).

Pre ďalšiu flexibilitu pri regulácii vykurovania môžete použiť obvod so zmiešavačom. Z tohto dôvodu môže byť regulácia teploty regulovaná nielen zmenou výkonu kotla, ale aj vplyvom mixéra so servopohonom.

Pri inštalácii kotla dodržujte nasledujúce odporúčania:

• je potrebné ju čo najviac odstrániť z vodovodného systému, elektrický kotol je umiestnený iba na suchom mieste, je to potrebné, aby sa predišlo skratu;

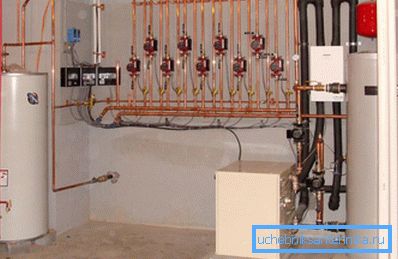

• kompaktný kotol môže byť umiestnený na stene, v tomto prípade sa používajú hmoždinky alebo kotviace skrutky. Podlahové modely sú taktiež populárne, pre ktoré sa môžete obmedziť na jednoduchý dielektrický stojan, samozrejme musí byť základňa plochá;

• potom prejdite priamo na pripojenie k vykurovaciemu systému. Prirodzene sa zastaví prívod vody v čase inštalácie. Samotné pripojenie je jednoduché, používajú sa odpojiteľné spoje, takže v prípade potreby nebude ťažké demontovať kotol. Čerpadlá pre vykurovacie kotly sú inštalované bližšie k kotlu na vratnom potrubí;
• potom prichádza obrat elektrickej časti. Pri výpočte, ktorú sme pochopili v predchádzajúcich častiach, je potrebné poznamenať, že drôty by mali byť umiestnené v káblových kanáloch. Samozrejme, všetky káble sú dobre izolované, ale dodatočná ochrana nebude zbytočná. Ako káblový kanál môžete použiť zvlnené ohybné potrubie.

Venujte pozornosť! Ak nie sú výboje napätia neobvyklé, pripojenie sa musí vykonať pomocou stabilizátora.

• potom zostáva len naplniť systém vodou a skontrolovať jeho tesnosť.

sčítanie

Elektrické kotly s čerpadlami sú vynikajúcou voľbou pre domáce vykurovanie v oblastiach, kde nie je centralizované zásobovanie plynom, a nie je žiadna potreba používať analógy tuhého paliva. Dokonca aj vo výrobnom štádiu výrobca dopĺňa kotol s takými prvkami, ako je expanzná nádrž a obehové čerpadlo, vďaka čomu je inštalácia vykurovacieho systému trochu zjednodušená.
