Vodné čerpadlo na vykurovanie: nútený obeh chladiacej

26-09-2018
Kúrenie

Najmä moderné vykurovacie systémy používajú špeciálne zariadenia, ktoré umožňujú nútený obeh vody. Jedná sa o vodné čerpadlá na vykurovanie a sú mimoriadne dôležité, ak sú určené na výstavbu budov s veľkou plochou s teplom.

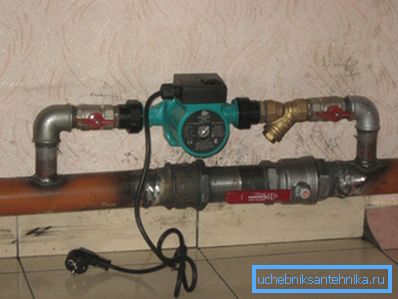

Na fotke príslušný produkt

Výhody núteného obehu

Pohyb chladiacej kvapaliny v vykurovacích systémoch sa môže uskutočňovať prirodzeným spôsobom alebo pomocou prídavných zariadení. V prvom prípade kvapalina cirkuluje kvôli teplotnému rozdielu a v druhom kvôli čerpadlám pripojeným k elektrickej sieti.

Nútená metóda má niekoľko nepopierateľných výhod:

  • Nie je potrebné prísne dodržiavať pravidlá umiestnenia potrubia.
  • Počas prevádzky systému je možné nastaviť teplotu v jednotlivých miestnostiach.
  • V prítomnosti cirkulačného zariadenia sa môžu použiť prvky s menším priemerom.
  • Úspora pri spotrebe paliva je zabezpečená automatickou reguláciou.

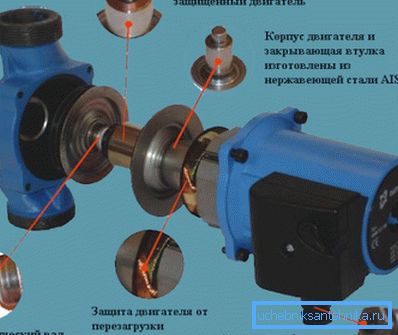

Zdá sa, že zariadenie je v rozobratom stave.

POZOR! Hlavnou nevýhodou je, že zariadenie na prenos chladiacej kvapaliny závisí od napájania. V prípade núdze na elektrických vedeniach systém prestane fungovať.

Základné typy zariadení

Cirkulačné čerpadlá pre vykurovacie systémy sa môžu značne líšiť, takže ich cena sa môže trochu líšiť. Niektoré modely sa dajú rozlíšiť vysokým výkonom, iné - indikátory odolnosti voči opotrebeniu alebo iné charakteristiky. Všetky zariadenia však môžu byť rozdelené do dvoch typov.

Návrh mokrého rotora

V takýchto zariadeniach je rotujúca časť umiestnená priamo v čerpanom médiu. Zo statora je obežné koleso oddelené špeciálnym sklom, ktoré je vyrobené z nehrdzavejúcej ocele. Čo sa týka hriadeľa rotora, môže byť vyrobené nielen z kovu, ale aj z keramiky.

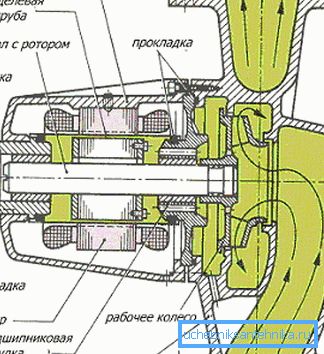

Konštrukcia výrobku s mokrým rotorom.

Účinnosť tohto zariadenia na čerpanie kvapaliny je asi 50 percent a to zvyčajne stačí. Nové modely s rotorom ponoreným priamo do chladiacej kvapaliny sú konštruované s podporou modulárneho princípu, keď sú bloky inštalované v súlade s potrebným prietokom a veľkosťou.

Obežné koleso tohto typu obehových čerpadiel spája výhody radiálnych a axiálnych mechanizmov. Ložiská spolu s rotorom a hriadeľom tvoria jednu jednotku. Pri uvedení do prevádzky takéto konštrukcie umožňujú nezávislé odvádzanie vzduchu.

Výrobky so suchým rotorom

Tieto zariadenia sú charakterizované vyššou účinnosťou, preto sú vhodnejšie pre inštaláciu v systémoch, kde je potrebné čerpať veľké objemy. Prístrojové motory neprichádzajú do kontaktu s procesnou kvapalinou. Charakteristickým znakom je prítomnosť špeciálneho tesnenia medzi motorom a miestnosťou čerpadla.

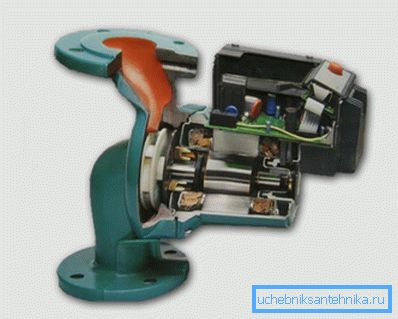

Modely zariadenia so suchým rotorom.

Pri práci medzi klznými plochami sa vytvára tenká vodná fólia, pretože v ohrievacom systéme je kvapalina pod vysokým tlakom v porovnaní s okolitou atmosférou. Takáto membrána umožňuje tesnenie pri otáčaní hlavných častí.

Výroba krúžkov je zvyčajne vyrobená z aglomerovaného uhlíka, nehrdzavejúcej ocele alebo keramiky.

Ak hovoríme o dizajnových vlastnostiach, môžeme rozlíšiť dva poddruhy výrobkov, ktorých náklady sa výrazne líšia.

  • Konzola sú vyrobené vo forme samostatnej konštrukcie, ktorá nemá žiadnu spojitosť s telom. Obežné koleso a hriadeľ motora sú spojené špeciálnou spojkou.
  • Monoblok analógy sú blok, ktorý zahŕňa motor a samotné telo. V tejto verzii je obežné koleso namontované na hriadeli.

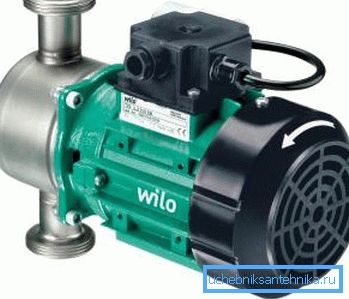

Ide o model s rotorom, ktorý nie je v kontakte s vodou.

Venujte pozornosť! Používanie výrobkov so suchým rotorom na vykurovanie malých budov nemá zmysel. Môžete ich nainštalovať pri vytváraní vykurovacieho systému vo veľkých chatách a iných veľkých budovách.

vykonávajúca inštaláciu

Inštalovať zariadenie docela realisticky svojimi vlastnými rukami, pretože tento proces neznamená žiadne komplikované kroky, hoci budete stále potrebovať určité zručnosti. Kompletné s hlavným zariadením sú vždy dodávané tesniace krúžky a potrebné časti.

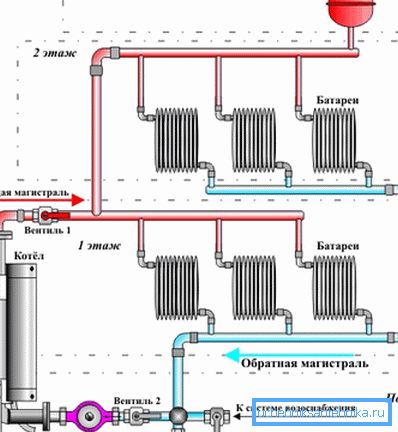

Dobré miesto pre inštaláciu na schéme.

Hlavné ustanovenia

  • Miesto inštalácie musí byť zvolené tak, aby bolo možné nainštalovať hrubý filter. Zariadenie ochráni pred prienikom veľkých častíc hrdze a iných inklúzií.
  • Po práci by malo byť obežné koleso horizontálne. Ak dôjde k zanedbaniu, obehové čerpadlo počas prevádzky spôsobí šum alebo úplne prestane fungovať.
  • Počas inštalácie nesmú byť trysky zamieňané. Spravidla sú na telo umiestnené špeciálne šípky, ktoré odrážajú smer pohybu pracovného prostredia.
  • Závitové pripojenia musia byť zapečatené špeciálnou páskou alebo bežným káblom. Zlúčovacie prvky sú nevyhnutne oddelené tesnením.
  • Inštalácia čerpadla a uzatváracie ventily sa vykonáva priamo na obtoku, čo je nevyhnutné, aby v núdzových situáciách mohla chladiaca kvapalina prechádzať cez centrálne potrubie.
  • Pred spustením systému odskrutkujte skrutku na kryte. V tomto prípade sa zo systému vyberie vzduch.

Postupnosť akcií

Pri inštalácii čerpadla musíte dodržiavať konkrétny plán, aby ste predišli ťažkým situáciám. Podrobné pokyny na vykonanie operácií sú uvedené nižšie.

Odráža najvýznamnejšie momenty.

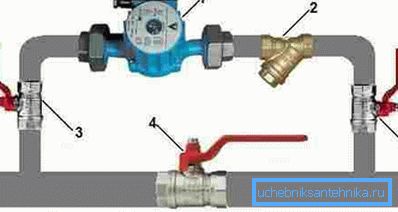

1 - čerpadlo, 2 - hrubý filter, 3 a 4 - prekrývajúce sa prvky.
  1. Prvým krokom je príprava vykurovacieho systému na inštaláciu zariadenia.. K tomu je úplne odstránené chladivo. Je tiež žiaduce čistiť vykurovacie potrubia.
  2. Ďalej samotné čerpadlo je inštalované priamo na obtokový ventil.. Pri upevňovaní hriadeľa motora by sa mala krabica otáčať s minimálnym úsilím. Na okrajoch inštalovaných žeriavov.
  3. Potom nasleduje vloženie zdvihu do centrálneho potrubia.. Pri práci sa používajú špeciálne príslušenstvo alebo zváracie stroje. Na hlavnom potrubí je tiež inštalovaný žeriav.
  4. Po inštalácii nasleduje pripojenie k elektrickej sieti.. Všetky modely pracujú z vedení s napätím 220 voltov.
  5. Po vykonaní hlavnej práce sa systém testuje.. K tomu je naplnený chladiaci prostriedok. Ak nedôjde k úniku a cirkulácia je normálna, práca bola vykonaná kvalitatívne.

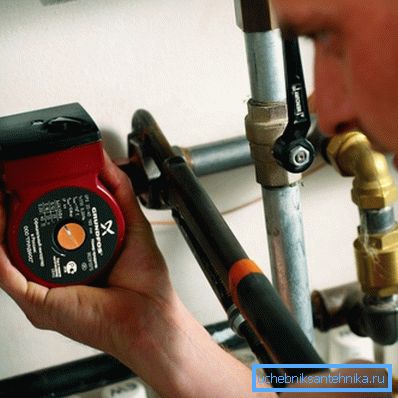

Vizuálna demonštrácia inštalácie.

Varovanie! Aby nedošlo k odtoku tekutiny z celého systému, môžete použiť ventily. Inštaluje sa priamo pred miestom, kde bude zariadenie umiestnené.

Možné príčiny poruchy

  • Nesprávne umiestnenie terminálu a hlavného kábla vedie k vážnym poruchám.
  • Motor nie je umiestnený vo vodorovnej polohe, takže vo vnútri je nahromadený vzduch, ktorý zariadenie deaktivuje.
  • Špatné filtračné zariadenie preniká pevnými časticami v súvislosti s fungovaním produktu.

Ako záver

Cirkulačné čerpadlá na ohrev vody v moderných vykurovacích systémoch sa považujú za prakticky povinné prvky, pretože vďaka nim sa inštalácia potrubí vykonáva s prihliadnutím na estetické hľadiská. Pre podrobnejšie oboznámenie so zariadením sa odporúča sledovať navrhované video.
