Vertikálne radiátory - ich typy, výpočty a pripojenie

Hneď by sa malo povedať, že vertikálne radiátory sa používajú nielen ako vykurovacie zariadenia, ale aj ako predmet dekoratívnej výzdoby v miestnosti - niečo ako originálny prírastok do interiéru. Reč v tomto prípade je o ohreve vody, preto nás zaujímajú trubicové a panelové zariadenia vyrobené z bimetalu alebo hliníka, ako aj ich prevádzkové vlastnosti.

Okrem toho upozorňujeme na niektoré nuansy pri inštalácii takýchto ohrievačov a navyše ukážeme video v tomto článku.

Vertikálne radiátory

Ak chcete používať vertikálne neštandardné dlhé vykurovacie telesá vo vnútri (do výšky 1800 mm), musíte pochopiť, že nemôžu byť inštalované pod oknami.

V dôsledku toho stratíte dodatočnú tepelnú izoláciu, pretože prietok teplého vzduchu, ktorý stúpa pred oknom, odrezáva studený prúd zo skla. Rovnaká situácia sa však vytvára pri podlahovom vykurovaní, takže nie je kritická.

druh

  Poznámka. V skutočnosti sú všetky radiátory pre systém ohrevu vody vertikálne, pretože ich prevádzka prebieha iba v takejto polohe. Môžu byť vyrobené z rôznych kovov a to v skutočnosti závisí od ich hmotnosti a ceny. Okrem toho môže priamo ovplyvniť účinnosť prenosu tepla.

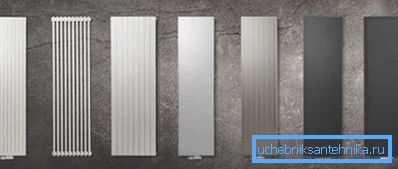

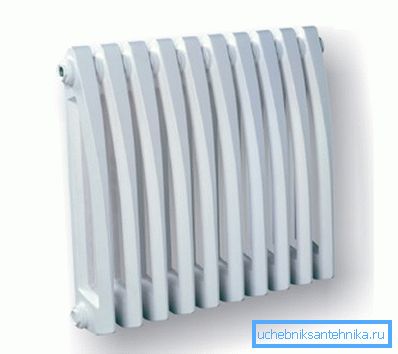

• Vertikálne radiátory typu litiny patria do kategórie rúrkových (stĺpcových) sekcií, to znamená, že jedna časť sa spravidla skladá z dvoch vzájomne prepojených vertikálnych potrubí alebo stĺpov a počet týchto sekcií sa dá podľa svojho uváženia voliť.

Odliatina je v centrálnych vykurovacích systémoch mimoriadne dobrá, pretože dlho sa ohrieva kvôli svojej hrúbke, ale dlhodobo udržuje teplo, čo je veľmi výhodné pre príležitostné dodávky chladiacej kvapaliny. Zariadenia na výrobu žehličiek majú dve hlavné nevýhody - ide o veľký objem (pre autonómne systémy je príliš drahé a pre centrálne zariadenia je takmer nepostrehnuteľný) a veľkú hmotnosť.

• V súčasnosti sa oceľové ohrievače veľmi často používajú, ale sú vyrobené len z panelového typu pracujúceho podľa princípu konvekcie - nevyrábajú rúrkové oceľové modely, hoci môžu byť vyrobené nezávisle v nerezovej forme. Vďaka veľkému počtu veľkostí, nízkej hmotnosti a relatívne nízkym nákladom a atraktívnemu dizajnu sa zakúpia veľmi často, hoci vo väčšine prípadov ide len o autonómne vykurovacie systémy.

Hlavnou nevýhodou takýchto ohrievačov je ich náchylnosť na koróziu, takže inštrukcia ich neodporúča používať v systémoch s centralizovaným vykurovaním, pretože tam môže dôjsť k úniku v dôsledku vysokého tlaku.

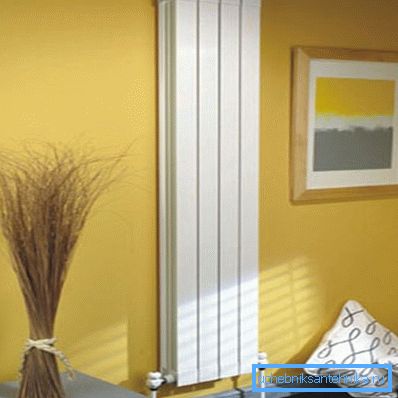

• Hlavnou výhodou hliníkových modelov je najvyššia rozptyl tepla a najmenšia váha všetkých typov ohrievačov tohto druhu, ale medzi výhodami je samozrejme aj množstvo nevýhod. Najskôr nemá zmysel inštalovať trubkové hliníkové vertikálne radiátory v centralizovaných vykurovacích systémoch aj v nízkopodlažných budovách, kde pracovný tlak nie je príliš vysoký, pretože do chladiacej kvapaliny by sa malo pridávať špeciálne antikorózne činidlo, čo je možné len v autonómnych systémoch. Okrem toho náklady na takúto batériu sú pomerne vysoké, ale tieto nevýhody sú viac ako kompenzáciou vynikajúcej konštrukcie výrobku.

• Vo vzhľade sú hliníkové a bimetalické modely veľmi podobné, navyše jeden a druhý má rúrkový typ cirkulácie chladiacej kvapaliny, hoci technické vlastnosti takýchto batérií sú navzájom veľmi odlišné.

Bimetalová štruktúra je preto rúrkovým kontajnerom, kde je vnútorná oceľ a hliník je vonku, preto v dôsledku ocele odolávajú najvyššiemu tlaku, ktorý je možný v systémoch vykurovania a vďaka hliníku sa ich prenos tepla výrazne zvyšuje.

Na sanitárnom trhu sú takéto modely pravdepodobne najpopulárnejšie, pretože sa dajú inštalovať v systémoch ako autonómneho, tak aj centralizovaného vykurovania (tieto ohrievače sú tiež rozobrané v sekciách).

Zrkadlové a ploché radiátory

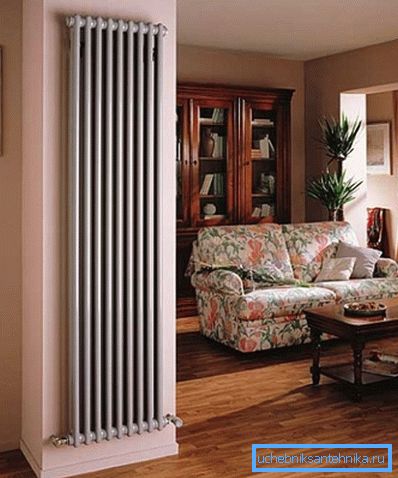

Takéto modely, ako na vrchnej fotke, sú zvyčajne vertikálne vykurovacie radiátory s dolným pripojením, ktoré slúžia ako vynikajúci prídavok do interiéru miestnosti a súčasne ho zohrievajú.

Možno, že pre dekoratívne výhody sú to tie najkrajšie modely, aj keď vo veľkosti zodpovedajú hlavne iným ohrievačom, preto budú zaberať toľko miesta, koľko potrebujete.

Takéto radiátory majú rúrkový systém cirkulácie vody a vynikajúci prenos tepla - napríklad prezentujeme pod tabuľkou výrobkov ECA.

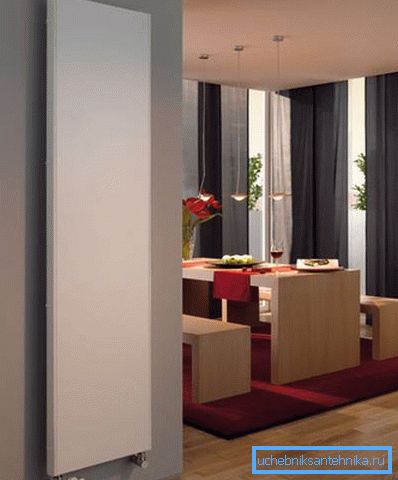

Panel ECA hladký

Zrkadlo panelu ECA

Výpočet a pripojenie

Pred pripojením ohrievačov k okruhu je potrebné vypočítať ich počet alebo len výkon jednej jednotky podľa objemu alebo kvadratúry obydlia, kde sa bude uskutočňovať inštalácia.

Predpokladajme, že inštalujete bimetalické vertikálne vykurovacie telesá, potom je potrebné pozrieť sa na výkon jednej časti v sprievodných dokumentoch, ale napríklad vezmeme 185W, to sú parametre Mirado.

Pre izby s stropom nepresahujúcim 2,7 ma hrúbkou steny najmenej 0,6 m sa používa vzorec S * 100 / P, kde S je plocha miestnosti, P je výkon jedného úseku a 100 je počet wattov potrebných na vykurovanie m². Ak vezmeme miestnosť 30 metrov², znamená K_{počet sekcií}= S * 100 / P = 30 * 100/185 = 16,2, ale je isté, samozrejme, že je lepšie použiť 17 sekcií.

Takéto výpočty je možné dosiahnuť aj objemom miestnosti, najmä ak máte vysoké stropy alebo používate panelové radiátory, ktoré nemožno demontovať do sekcií.

Využíva vzorec P = V * 41,

• kde P je celkový výkon ohrievača,
• V je objem miestnosti
• a 41 je počet wattov potrebný na vykurovanie m³

Zoberieme priestor s rovnakou plochou, ale s 3 metrovými stropmi, preto dostávame V = 30 * 3 = 90m³. Preto P = V * 41 = 90 * 41 = 3690-3,69 kW - to je celkový výkon jedného alebo viacerých ohrievačov potrebných pre takúto miestnosť.

Ak je už vykurovací okruh pripevnený, je veľmi jednoduché pripojiť vysoký radiátor s vlastnými rukami, najmä preto, že majú zvyčajne spojenie zospodu alebo zo spodných strán.

Je veľmi dôležité, aby ste to správne napravili a nebolo tam žiadna šikmosť a vstupy presne zodpovedali umiestneniu príslušenstva okruhu, takže správne označenie montážnych bodov konzol je veľmi dôležité. Každý ohrievač musí mať na vstupe a výstupe ventily a armatúry (kohútiky), aby bolo možné ich samostatne demontovať.

záver

Nie všetky miestnosti nemusia vždy potrebovať rovnakú teplotu vzduchu, preto regulujú vertikálne radiátory od seba navzájom, používajú sa automatické termostaty rôznych konštrukcií. Podstata fungovania takého zariadenia spočíva v tom, že nastavíte požadovanú teplotu, keď sa dosiahne, ventil sa zatvorí a keď klesne, otvor sa opäť otvorí.
