Ventil pre radiátor. princíp fungovania termostatu.

Podľa typov je možné nastavovací ventil pre radiátory rozdeliť na dva typy - to je mechanizmus s nastaviteľnou intenzitou prietoku chladiacej kvapaliny a diskrétny, ktorý môže byť buď otvorený alebo zatvorený.

Ak je všetko jasné s prvou jednotkou, druhá termostatická je rozdelená na elektroniku s rôznymi typmi logiky a mechanického, s rôznymi plnivami, na ktorých závisí kvalita prevádzky. Preto sa budeme sústrediť viac na termostatické zariadenia a ich zariadenia, ako aj na sledovanie videa v tomto článku.

Klimatizácia

Princíp fungovania termostatu

• Nosič tepla, ktorý cirkuluje vo vykurovacom systéme, má určitú teplotu, ktorá sa prenáša do chladiča, vykurovací vzduch v miestnosti a obyčajný ventil reguluje prietok, čo spôsobuje, že chladič akumulátora alebo horúca. V prípade termostatu je tiež regulovaná teplota v radiátore, ale to sa robí automaticky, v závislosti od teploty vzduchu v miestnosti.

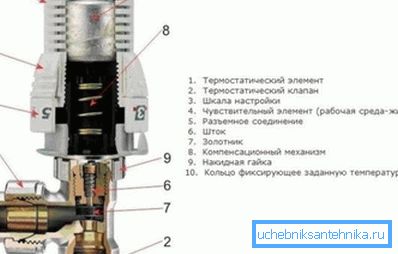

• Termostatický regulačný ventil na vykurovacie teleso má plnivo (pevná látka, kvapalina alebo plyn), ktorý reaguje na teplotu vzduchu, to znamená, keď sa zahrieva expanduje a tlačí tyč blokuje priechod chladiacej kvapaliny, a po ochladení - zužuje a tyč sa pohybuje späť a uvoľnia horúce uličky voda cirkulujúca v radiátore. Elektronický termostatický regulátor pracuje podobným spôsobom, ale je oveľa presnejší.

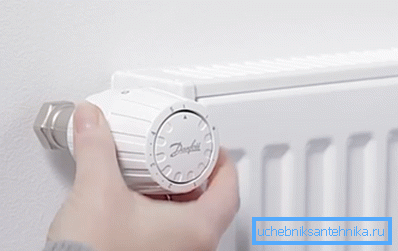

• Napríklad nastavenie gombíka na číslo 3 - zvyčajne zodpovedá 20 ° C, a obeh chladiva bude pokračovať tak dlho, kým teplota v miestnosti stúpne na 21 ° C, a keď k tomu dôjde, je plnivo rozširuje, mechu lisy na tyči, a? priechod bude zablokovaný. Keď teplota vzduchu v miestnosti klesne na 19 ° C, plniaca náplň sa zníži a voda stlačí driek dozadu, čím otvorí priechod, aby sám cirkuloval v radiátore.

Mechanické termostaty

Poznámka. Všetky termostatické regulátory mechanického typu sú rozdelené do troch skupín podľa vyplnenia vlnovca s rôznymi výplňami. Tak môžu byť tuhé látky ako parafín, stearín alebo ozokerit, tekutina, ako alkohol alebo olej, alebo to môže byť skvapalnený plyn.

V týchto prípadoch, kedy je mech naplnené parafínu, stearínu alebo ozokerit, reakčný proces sa stane úplne inhibovaná - plnivo dosahuje požadovaného stavu až po 40 minút po, keď v miestnosti nastaviť požadovanú teplotu.

A keďže reakcia zariadenia je naprogramovaná na jeden stupeň, jednoducho nemá čas pracovať pri správnej teplote a chyba spravidla už dosahuje 1,5 °. To znamená, že ak nastavíte 20?, Potom nebude fungovať pri 19-21 ° C, ale pri 17,5-22,5 ° C.

Ďalšou negatívou takéhoto zariadenia je vplyv cudzích faktorov, napríklad parafínový vosk môže byť zahrievaný zo zadnej steny chladničky umiestnenej v blízkosti alebo chladeného z prievanu. Avšak mechanické zariadenia s pevným plnidlom sa považujú za najspoľahlivejšie medzi svojimi náprotivkami (kvapalinou a plynom), okrem toho cena za ne je o niečo nižšia.

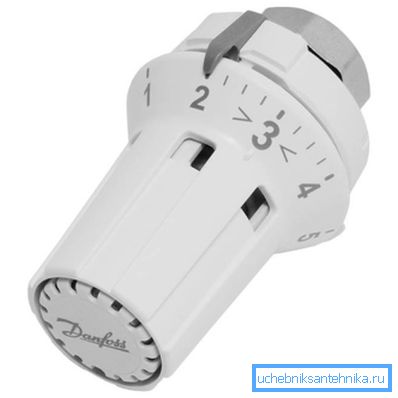

V prípadoch, keď je regulátor naplnený alkoholom alebo olejom, vlny reagujú oveľa rýchlejšie - to sa deje po 25 minútach - takmer dvakrát rýchlejšie ako pri plnom materiáli. Vo vzhľade sú tieto kohútiky kompaktnejšie, pretože vlnovce sú menšie, preto je hlava s nastavovacím gombíkom komprimovaná.

Takéto zariadenie môže fungovať správne pri teplote chladiacej kvapaliny 50-80 ° C, ale chyba je tu možná a v závislosti od výrobcu bude 0,9-1,5 ° C.

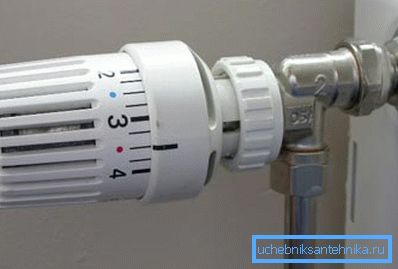

Medzi mechanikami je najdokonalejší termostat s plynovým vlnovcom - jeho oneskorenie v reakcii na zvýšenie alebo zníženie teploty v porovnaní s pevnými látkami a kvapalinami je minimálne.

Trvá to len 8 minút, kým reaguje na zmenu teploty vzduchu v miestnosti - v porovnaní s 25 a 40 minútami je to veľmi málo! Dôvod je veľmi jednoduchý - zvlnenie je čo najviac vzdialené od stien regulátora, čo zvyšuje jeho citlivosť, pretože vonkajšie faktory môžu mať len minimálny účinok.

Poznámka. Regulátory teploty akéhokoľvek typu, priame a uhlovité, inštrukcia neodporúča inštalovať v blízkosti vykurovacích zariadení, v prievanoch a za závesmi. Tieto faktory prispievajú k zlyhaniu mechanizmu.

Tabuľka termostatov DANFOSS

Elektronické termostaty

Elektronický termovzdušný ventil pre vykurovací radiátor môže byť dvoch typov - s otvorenou a uzavretou logikou, to znamená, že prvá možnosť podlieha programovaniu a druhá nie je.

V aplikácii sa líšia, preto sa zariadenia s uzavretou logikou inštalujú priamo na radiátory a programovateľné regulátory sú inštalované ako nezávislé vykurovanie ako regulátor. Zhromažďuje informácie o teplote v každej miestnosti pomocou diaľkového snímača a tak má schopnosť regulovať celkovú teplotu.

Významnou nevýhodou elektronických termostatických ventilov sú ich vysoké náklady a závislosť od zdroja energie. Ak je batéria vybitá alebo ak je batéria vyčerpaná, prístroj prestane fungovať.

Poznámka. Pri montáži na radiátory, termostaty akéhokoľvek druhu by mali byť (batérie) vždy vybavené uzatváracími ventilmi. Môže to byť buď konvenčný guľový ventil alebo kužeľový ventil.

Ďalšie ovládacie prvky

Pokiaľ máte nainštalovaný samostatný vykurovací okruh, ktorý je, okrem radiátorov je tiež zapojený vodné podlahové kúrenie, potom si určite musieť nainštalovať vyrovnanie chladiča ventil, pretože batérie a sex potrebujú rôzne teploty. V závislosti od konštrukcie obvodu (jeho rozvetvenie) môžete použiť trojcestný alebo štvorcestný termostatický ventil, ktorý prerozdeľuje chladiacu kvapalinu na požadovanú (špecifikovanú) teplotu.

Princíp činnosti je veľmi jednoduchý - z kotla chladiaca jednotka vstupuje do trojcestného (štvorcestného) ventilu s rovnakou teplotou, ktorá je potrebná na ohrev radiátorov, ale príliš vysoká pre vykurovanú podlahu.

Preto ventil zablokuje smer na podlahu a vypúšťa vodu do spätného potrubia - keď sa potrubie na podlahe ochladí - ventil sa otvorí a obeh sa obnoví na určitý teplotný bod.

záver

Na záver by som chcel spomenúť nastavenia termostatov, ktoré sa musia nevyhnutne urobiť po ich inštalácii vlastnými rukami - bez nich nebudete môcť upraviť vnútornú klímu. Aby ste to urobili, musíte zavrieť všetky okná a dvere, otočiť gombík úplne doľava a počkať, kým sa teplota v miestnosti nezvýši nad požadované 5-6 ° C.

Potom otočte gombík úplne doprava a počkajte, kým teplota neklesne na požadovanú hodnotu a pomaly začnite otvárať regulátor, až kým nebudete počuť zvuk vody - nechajte ho v tejto polohe.
