Vákuové radiátory: zariadenie a princíp fungovania, jemnosť

S cieľom zvýšiť účinnosť vykurovacích zariadení začali výrobcovia okrem tradičného železa a ocele používať na výrobu radiátorov aj meď a hliník. Neskôr sa podarilo vytvoriť vákuovú batériu - kvôli chytrému dizajnu takého ohrievača by sa mal okamžite zahriať a jeho výkon môže prevýšiť najlepšie bimetalické náprotivky. Zároveň môže byť mobilný (stačí zapojiť elektrické vákuové radiátory) a prietokom (je pripojený k vykurovaciemu systému).

Zariadenie a princíp činnosti

Kľúčovým rozdielom medzi prietokovým vákuovým radiátorom a konvenčným radiátorom je to, že sa chladiaca kvapalina v ňom pohybuje iba cez dno (rúrka prechádza cez dno ohrievača). V klasickom liatinovom radiátore sa zvyčajne dodáva horúca voda zhora a prechádza cez všetky časti a ohrieva kov.

Vo vákuových zariadeniach na ohrev povrchu sa používa mierne odlišný princíp:

• ohrievacie potrubie s horúcou vodou ohrieva až do varu kvapaliny čerpanej do závodu v továrni;
• potom sa táto kvapalina odparuje a stúpa na vrchol častí;
• ochladzuje a kondenzuje na vnútornom povrchu stien. Tekutina pod pôsobením gravitácie sa pohybuje na dne a cyklus sa opakuje.

Použitie obyčajnej vody by viedlo k zvýšeniu spotreby energie na jej odparovanie, preto tieto batérie používajú špeciálnu ľahkú teplo. Zvyčajne sa používa kvapalina s lítiumbromidom, aby sa znížila energia potrebná na jej odparovanie, vzduch sa čerpá z batérie. Z tohto dôvodu je teplota varu znížená na 35 ° C.

Venujte pozornosť! Lítium-bromidová kvapalina nemôže byť nazývaná ako prospešná pre zdravie, preto v prípade úniku vykurovacieho telesa musí byť jej prevádzka okamžite zastavená.

Popísaný princíp fungovania vákuových vykurovacích radiátorov sa používa vo všetkých a všetkých vykurovacích zariadeniach tohto typu. Iba zloženie kvapaliny, prevádzková teplota (v závislosti od zloženia kvapaliny) a vzhľad zariadenia sa môžu meniť.

Výhody a nevýhody

Teoreticky popísaný dizajn je bez závažných nedostatkov.

Výhody výrobcov zvyčajne zahŕňajú:

• vysoká rýchlosť ohrevu (zvyčajne v sekundách);
• zaručená neprítomnosť leteckej dopravy - jednoducho nemajú miesto na vytvorenie, pretože chladivo prechádza cez 1 potrubie;

• množstvo chladiacej kvapaliny v systéme vykurovania by nemalo byť príliš veľké. 10-15 litrov stačí, pretože kotol nefunguje po celú dobu, spotrebuje menej energie na ohrev vody;
• Výrobcovia tiež tvrdia, že vákuové radiátory majú v porovnaní s konvenčnými radiátormi zvýšené odvod tepla (toto sa bude ďalej diskutovať);

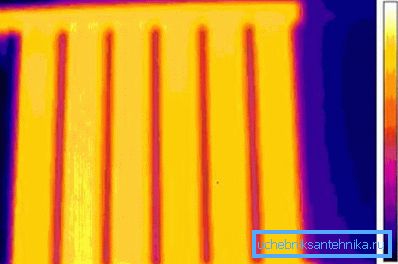

• jednotné vykurovanie;

• nízka hydraulická odolnosť.

Medzi nedostatky je možné poznamenať:

• vysoká cena, cena je niekoľkonásobne vyššia ako cena bežných radiátorov;

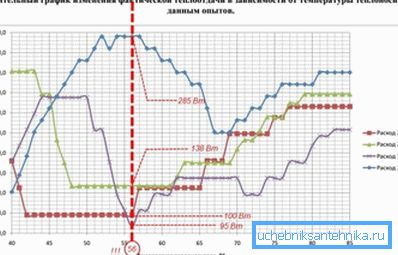

• účinnosť zariadení tohto typu silne závisí od teplotného režimu. Napríklad, keď teplota chladiacej kvapaliny stúpne nad odporúčanú hodnotu, kvapalina s nízkou teplotou varu úplne zmení na plynný stav, v dôsledku čoho prestup tepla z chladiča klesne desaťnásobne. Horúca voda jednoducho prechádza potrubím a teplo sa neprenáša cez steny batérie.

Venujte pozornosť! Pri centrálnom vykurovacom systéme sa musia vybrať vákuové batérie s prihliadnutím na presnú teplotu prívodu.

Viac o vákuových ohrievačoch

Napriek tomu, že výrobcovia tvrdia, že v porovnaní s bežnými batériami ponúkajú veľké výhody, vákuové analógie zatiaľ nie sú tak rozšírené. Medzi hlavné dôvody tohto faktu možno identifikovať nielen vysoké náklady, ale aj nedostatok zmysluplných štatistík o ich používaní.

Či sľuby výrobcov zodpovedajú skutočnosti

Výrobca ktoréhokoľvek výrobku sa snaží zdôrazniť výhody svojho výrobku a skromne mlčí o svojich slabých miestach. V prípade vákuových radiátorov je príbeh rovnaký, celá otázka je, ako ďaleko je skutočnosť z teoretických a reklamných letákov.

Môžeme vyzdvihnúť také vlastnosti batérií, ktoré predajcovia mlčia:

• Batéria je len medziprodukt, ktorého úlohou je jednoducho prenášať energiu z kotla do domu. V dôsledku toho sa prenos tepla nemôže zvyšovať len preto, že sa z neho čerpá vzduch a naplní sa vriacou kvapalinou, akumulátor nie je generátorom elektrickej energie a sám nič nevyrába;

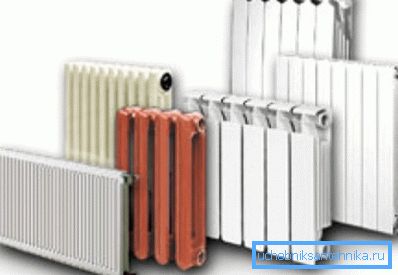

• vákuové radiátory sa ohrievajú oveľa rýchlejšie ako hrubé liatinové batérie. To jednoducho nemá zmysel, stále trvá viac ako hodinu, aby sa zahrial štandardný priestor. Takže víťazstvo za pár minút je absolútne bezvýznamné;

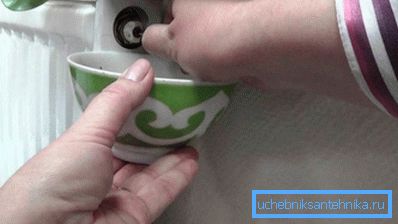

• skutočná a úplná absencia zaseknutia leteckej prevádzky. Ale v konvenčných batériách to už dávno prestal byť problémom. Jednoducho nainštalujte Mayevsky ventil na hornú časť ohrievača a nadbytočný vzduch sa môže odvádzať nezávisle;

Venujte pozornosť! Aby ste to dosiahli, musíte počas inštalácie zabezpečiť správny sklon radiátora. Trochu sa nakláňa, aby sa všetok vzduch zhromažďoval v hornej časti, na kohútiku.

• korózia a upchatie vákuového ohrievača je tiež nemožné - dôvodom je skutočnosť, že chladiaca kvapalina necykluje samotnými článkami batérie;
• V autonómnych vykurovacích systémoch s prirodzenou cirkuláciou môžu byť problémy. Faktom je, že v nich sa chladiaca kvapalina pohybuje kvôli rozdielu výšky medzi kotlom a samotnou batériou. V porovnaní s konvenčným vykurovacím systémom bude výškový rozdiel menší v závislosti od výšky batérie, takže tlak v potrubí sa tiež zníži;

• čo sa týka hydraulického odporu, je skutočne malý, ale pre hostiteľa tento parameter absolútne nie je dôležitý. Tento ukazovateľ má významný vplyv len na spoločnosti zaoberajúce sa údržbou vykurovacích systémov;
• vákuové radiátory v autonómnom vykurovacom systéme vyžadujú v systéme malé množstvo vody, ale kotol bude musieť byť zapnutý častejšie, aby sa udržala konštantná teplota. Takže tento parameter tiež nemožno nazvať nespornou výhodou vákuových zariadení nad bežnými. Okrem toho moderné radiátory tiež stáli relatívne malé množstvo vody;

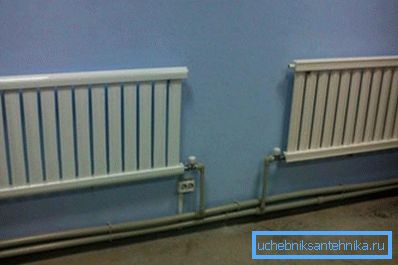

• v popise sa zvyčajne hovorí, že žiarič pracuje aj pri nízkej teplote chladiva, to je pravda, ale prenos tepla je tiež nízky. Preto, aby sa dosiahla komfortná teplota v dome s nízkoteplotným vykurovacím systémom, bude potrebné zvýšiť oblasť prenosu tepla (to znamená jednoducho kúpiť väčší počet drahých ohrievačov);

• Treba tiež pripomenúť, že kvapalina v batérii je ďaleko od neškodného. A ak unikanie bežnej batérie ohrozuje len malé poškodenie majetku, potom únik tekutiny s lítiumbromidom a jeho odparovanie ovplyvní zdravie obyvateľov.

Jednoduchosť výberu

Vzhľadom na všetky opísané vlastnosti práce vákuových radiátorov je ťažké ich odporučiť na nákup. A tu ide o vysokú cenu, efektívnosť nie je oveľa vyššia ako účinnosť rovnakých bimetalických ohrievačov a môžete dostať veľa problémov.

Napriek tomu, ak nie sú žiadne problémy s finančnými prostriedkami, potom je možné zakúpiť takúto batériu, stačí urobiť správnu voľbu.

Návod na výber je nasledovný:

• Najprv sa musíte oboznámiť s teplotou zariadenia. ak je navrhnutý pre teplotu chladiva 110-120 ° C a plánuje sa ho nainštalovať do bežného mestského bytu, potom môžete zabudnúť na deklarovaný výkon;

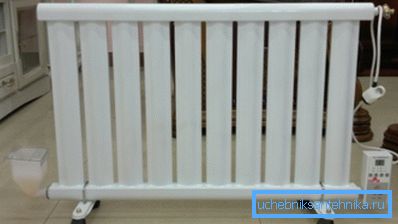

• potom venujte pozornosť vzhľadu, najmä kvalite maľby. Farba by sa nemala odtiecť nehom, rovnomerne naniesť na kovový povrch a nemala by mať šmuhy a toky. Nízka kvalita farby naznačuje, že tento radiátor je pravdepodobne nekvalitný;

• kvapalina vo vnútri by nemala byť príliš veľa. Stačí len nakloniť batériu a počúvať - ​​šumění svetla znamená, že všetko je v poriadku, vracanie naznačuje, že je veľa tekutiny;
• zvary by mali byť čisté, hladké, bez previsu.

Domáce vákuové vykurovanie

Je skutočne možné vyrobiť vákuové radiátory s vlastnými rukami. Všetko, čo je potrebné na to, je stará bežná batéria a prchavá kvapalina. Je nežiaduce používať vodu, pretože účinnosť ohrievača sa zníži.

Zostava sa vykonáva v nasledujúcom poradí:

• potrubie s nosičom tepla prejde cez spodný kanál, takže zátky sú odstránené v spodnej časti rúry, rúrka je vložená, spoje sú utesnené;

• v hornej časti radiátora budete potrebovať otvor na naplnenie kvapalinou s nízkou teplotou varu. Alkohol sa môže izolovať z dostupných analógov zmesi lítiumbromidu, ľahko sa vyparuje a je pre ľudí neškodný.

Venujte pozornosť! Až do zastavenia nie je nutné batériu naplniť, postačuje, aby tekutina kryla rúrku s chladiacou kvapalinou.

• potom je najťažšou časťou čerpanie vzduchu. Bez kompresora to nebude fungovať;
• budete musieť urobiť aj kalibráciu prístroja sami, aby ste určili optimálne prevádzkové podmienky. Je možné zvýšiť teplotu chladiacej kvapaliny o 5 - 10 ° C a zmerat 'povrchovú teplotu batérie pre každú novú hodnotu.

Namiesto prietokovej trubice je možné tiež vložiť vyhrievací článok s termostatom. V tomto prípade získame univerzálne zariadenie, ktoré možno použiť ako doplnok k bežnému kúreniu.

sčítanie

Vákuové vykurovacie telesá sú zaujímavým nápadom, ktorý si vyžaduje vážny výskum. Zatiaľ sa účinnosť takýchto ohrievačov dá posúdiť len recenzovaním vzácnych majiteľov, ale výrobcami reklamy. V budúcnosti môžu byť za nižšie náklady považované za analógové s konvenčnými radiátormi.

Video v tomto článku zobrazuje princíp fungovania takýchto vykurovacích zariadení.
