Úzke radiátory: varianty a použitie, horizontálne a

Voľba vykurovacích radiátorov sa zvyčajne spája s výpočtom tepelného výkonu a tepelných strát, zostáva však ešte jeden dôležitý bod - súlad zariadenia s dizajnom miestnosti. Štandardné batérie nie sú vždy vhodné a chceme zvážiť úzke horizontálne radiátory, vertikálne modely a vlastnosti ich prevádzky.

Úzke radiátory

druh

Definícia "úzkych" sa zdá byť dosť zjednodušená a nejasná, preto je potrebné zaviesť určitú jasnosť.

Začnime tým, že úzka sa dá nazvať nielen horizontálnou, ale aj vertikálnou projekciou produktu, takže dostaneme dve skupiny:

1. Úzke horizontálne zariadenia, ktorých výška je oveľa menšia ako šírka, to znamená, že sa zvažuje horizontálna projekcia puzdra;
2. Vertikálne zariadenia, ktorých šírka je oveľa menšia ako výška, a objektom úvahy je vertikálna projekcia tela.

Venujte pozornosť! Vertikálne a horizontálne batérie sa používajú rôznymi spôsobmi a riešia rôzne technické a projektové úlohy.

Táto skupina konvektorov môže byť rozdelená na základe všeobecne akceptovanej klasifikácie, takže môžeme bezpečne rozlíšiť nasledujúce typy:

• Tubulárne registre, z ocele, medi alebo liatiny. Konštrukcia je systém vertikálnych alebo horizontálnych rúrok spojených hlavičkami, je veľmi populárny v úzkom prevedení;
• Sekčné liatinové batérie. Je to známy model pre obyvateľov postsovietských miest, ktorý je tiež veľmi obľúbený pri výrobe neštandardných výrobkov;
• Sekčné konvektory s rebrami. Jedná sa o moderné hliníkové alebo bimetalové zariadenia s charakteristickými vertikálnymi doskami;
• Oceľové panely. Predstavuje zvárané profilové oceľové plechy, ktoré vytvárajú vnútorné kanály vďaka profilovaniu. Chladiaca kvapalina cirkuluje cez kanály a ohrieva panel.

Venujte pozornosť! Každý typ konštrukcie má svoje výhody a nevýhody, preto pri navrhovaní vykurovacieho systému s vlastnými rukami je lepšie čítať samostatné články na našej webovej stránke venované typom radiátorov.

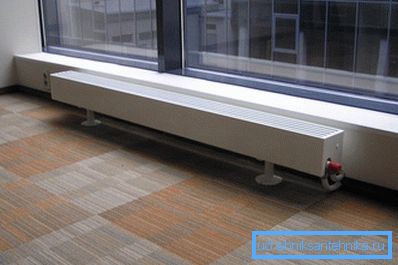

Okrem iného môžu byť úzke konvektory vyrobené z rôznych materiálov. Použitý materiál tiež výrazne ovplyvňuje účinnosť zariadenia, preto by sa mal zohľadniť tento faktor.

Batérie sa dnes vyrábajú z takýchto kovov:

1. Liatina;
2. oceľ;
3. hliník;
4. meď;
5. Oceľ + hliník;
6. Meď + hliník.

Najvyšší prenos tepla sa zaznamenáva v produktoch z medi a hliníka, avšak prvé sú príliš drahé a posledné sú náročné na chladiacu kvapalinu a tlak v systéme. Oceľové spotrebiče sa obávajú vodného kladivu a korózie, liatiny - príliš ťažké a inertné.

Bimetalový oceľovo-hliníkový chladič sa považuje za kompromisné riešenie.

Venujte pozornosť! Klasifikácia a rozdiely typov pomôcok nezávisia od ich veľkosti a robia sa podľa všeobecných pravidiel.

vymenovanie

Poďme sa rozprávať o vymenovaní úzkych vykurovacích zariadení. Prečo sú potrebné?

Skutočnosťou je, že zďaleka nie je vždy možné úspešne pripevniť štandardné výrobky do interiéru, najmä v moderných apartmánoch a domoch. Je známe, že je obvyklé inštalovať radiátory pod oknami, ale súčasné trendy majú tendenciu zvyšovať okenné otvory a bežné batérie sa jednoducho nezmestia na parapet.

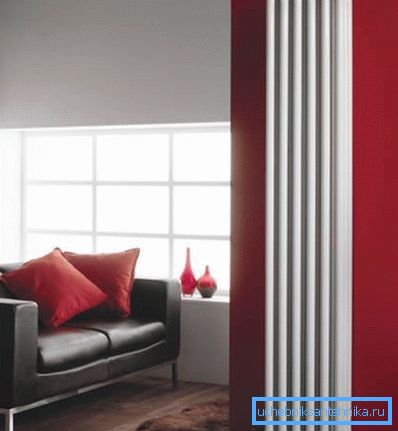

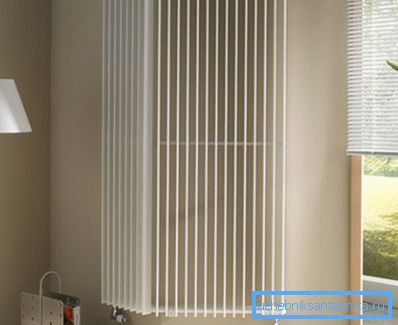

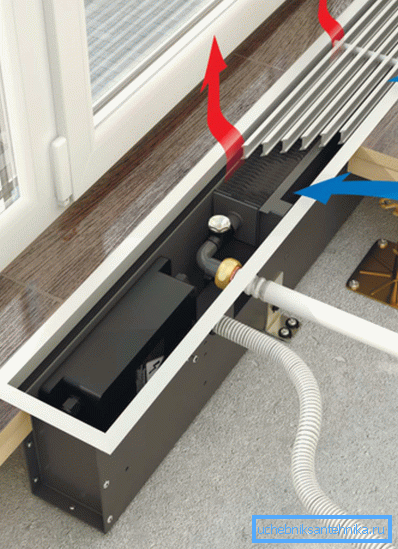

Často okno zaberá celú výšku steny. V tomto prípade sú namontované podzemné konvektory alebo v blízkosti okna je inštalovaný vysoký a úzky chladič, ktorý rieši problém vykurovania daného priestoru domu.

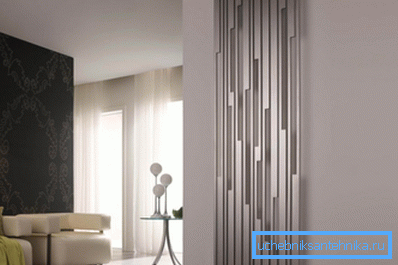

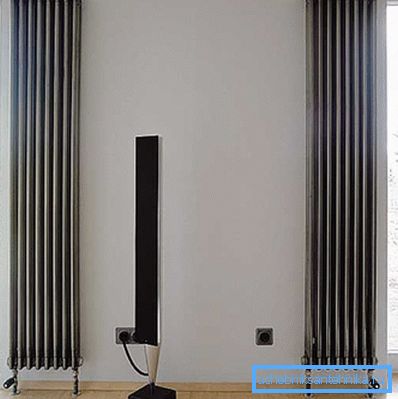

Často sú domy s neštandardným dizajnom, čo neznamená obvyklé umiestnenie batérií. V takomto prípade môžu byť ohrievače inštalované v špeciálnych výklenkoch, na stenách alebo v rohoch.

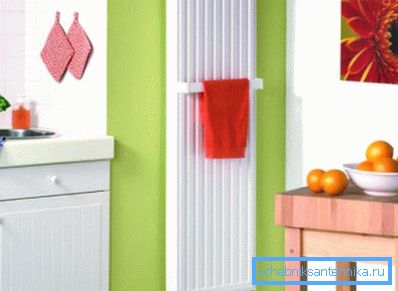

Izby kúpeľne a toalety, ako aj kuchyne a chodby majú často neobvyklé tvary a veľkosti. Tiež sa ukazuje vhodné použiť konvektory so zúženými rozmermi.

Nakoniec sa často stáva, že zariadenie nezvyčajného tvaru sa stane doplnkom a zdobí miestnosť, formuje svoj štýl a vytvára určitú atmosféru. V tomto prípade je jeho používanie výlučne umelecké.

Venujte pozornosť! Použitie zúžených radiátorov je spôsobené tým, že štandardné spotrebiče nezodpovedajú, ani sa im nehodia v interiéri, ani kvôli rozkošným dizajnom. Spravidla obe príčiny zohrávajú úlohu.

Horizontálne konvektory

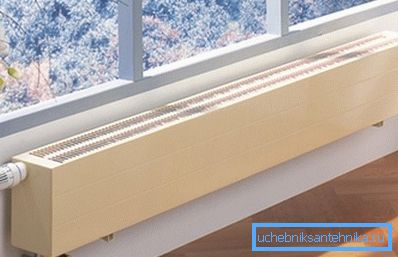

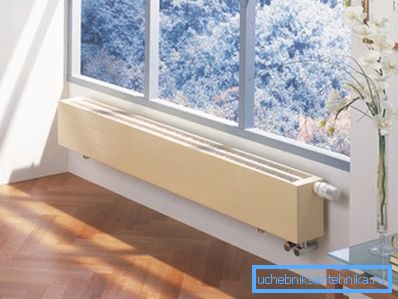

Horizontálne modely sú spoločné oveľa širšie vertikálne. Je to z dôvodu objektívnych dôvodov: moderné okná sú stále vyššie a väčšie a ohrievače zvyčajných rozmerov už nemôžu byť umiestnené pod nimi. Rozmery úzkych radiátorov sú 150, 200, 250 a 300 mm.

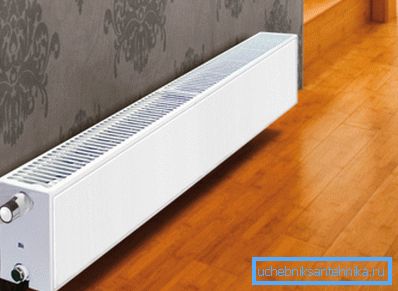

Navyše práca s nízkym konvektorom je omnoho účinnejšia, pretože najchladnejší vzduch je koncentrovaný nižšie, preto je prenos tepla aktívnejší. Aj keď porovnáme účinnosť so štandardným zariadením, stratí nízke vykurovanie.

Nízke horizontálne modely sú najčastejšie dve alebo tri trubice s vertikálnymi rebrami. Väčšina energie sa prenáša priamym prenosom tepla a konvekciou.

Nájdeme tiež odliatky liateho železa, panely a batérie rúrkových profilov s hliníkovými rebrami. Soklové a podzemné modely by mali byť odkázané na samostatnú skupinu, pretože sa značne líšia v pravidlách pripojenia, páskovania a inštalácie.

Venujte pozornosť! Horizontálne nízke zariadenia nemajú výrazné rozdiely v pripojení a inštalácii, s výnimkou modelov so skrytou inštaláciou.

Vertikálne batérie

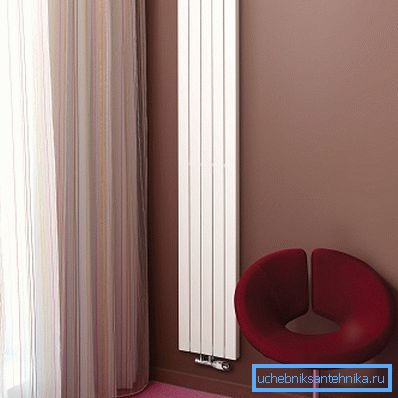

Modely so zvislou orientáciou sú oveľa menej časté a najčastejšie dostupné v obchodoch len na objednávku. Je to spôsobené tým, že takéto výrobky sa používajú predovšetkým na vytvorenie nezvyčajných interiérov.

Z technického hľadiska je vertikálna orientácia nerentabilná, pretože hornou časťou je ohrievaný vzduch, čo znižuje intenzitu prenosu tepla. Rovnako klesá aj konvekčná činnosť, pod stropom sa hromadí teplo.

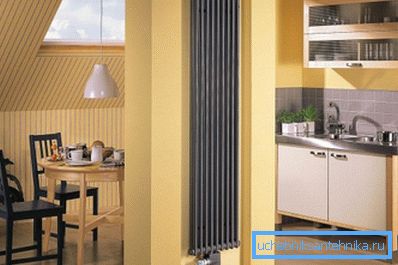

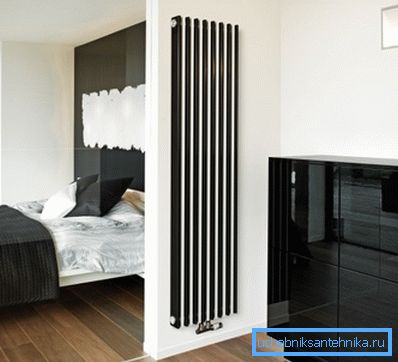

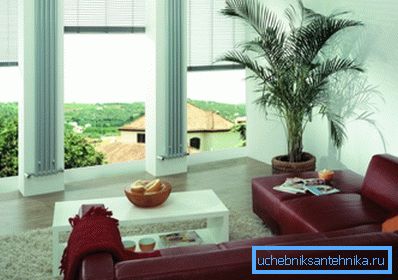

Umelecká hodnota batérií so zvislou inštaláciou nespôsobuje žiadne pochybnosti pre každého: často to nemôže robiť bez nich, najmä v miestnostiach s kolónami, vysokými oknami na celej stene, veľkým počtom otvorov a výklenkov v stenách.

Takéto interiéry sa však nachádzajú len v bohatých domoch, takže cena vertikálnych modelov je vysoká a popularita medzi masami je nízka.

Venujte pozornosť! Vertikálne orientované ohrievače často riešia výlučne umelecké problémy a nie sú široko distribuované.

záver

Vykurovacie zariadenia so zúženým profilom sú široko používané v oblastiach s neštandardným dizajnom alebo väčších okien. Ak chcete skúsiť špecifiká používania takýchto produktov, prečítajte si video v tomto článku.
