Typy vykurovacích telies: ako si kúpiť efektívnu a lacnú

Keď sa rozhodnete navrhnúť alebo modernizovať vykurovací systém bytu s vlastnými rukami a rozhodnete sa pre model kotla, je čas začať s výberom zariadení na výmenu tepla, ktoré prenášajú energiu vykurovaného chladiaceho média do miestnosti vzduchu. K tomu existujú rôzne typy vykurovacích radiátorov, diskusia o vlastnostiach, ktoré sú venované dnešnému článku.

Variety moderných zariadení

Oceľové vykurovacie telesá

Existujú dve veľké skupiny vykurovacích telies z ocele. Zvážte podrobne každú z nich.

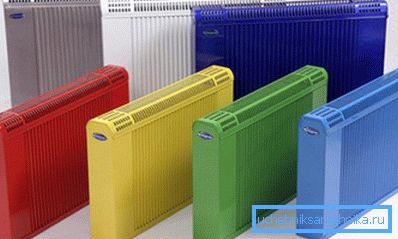

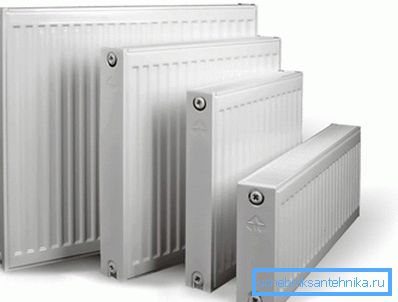

panel

Sú tiež iný názov - vodné konvektory, pretože vyhrievajú miestnosť nie pomocou teplých vĺn, ale ohrievaním vzduchu. Na tento účel sú výmenníky tepla pripevnené k oceľovým plechom so špeciálnymi kanálmi, cez ktoré preteká chladiaca kvapalina, čím sa zväčšuje kontaktná plocha vzdušnými hmotami.

Účinnosť opísaného zariadenia je viac ako 75%, čo je celkom dobré.

Oceľové radiátorové panely sú nielen účinné, ale aj lacný spôsob, ako organizovať vykurovanie. Takéto zariadenia sa však často inštalujú v autonómnych klimatických systémoch, pretože sú citlivé na chemické a fyzikálne zloženie chladiacej kvapaliny.

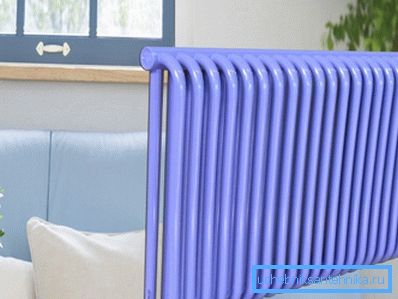

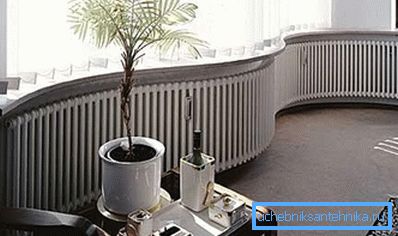

trubkový

V tomto prípade sa namiesto oceľových plechov používajú rúrky toho istého materiálu, zvárané dohromady v konštrukciách rôznych tvarov a veľkostí. Proces ich výroby je o niečo komplikovanejší ako predchádzajúca verzia, a preto sú náklady vyššie.

Venujte pozornosť! Na rozdiel od väčšiny ostatných radiátorov tu nemôžete svojvoľne pridať alebo odstrániť sekcie na zvýšenie alebo zníženie výkonu zariadenia. Je potrebné ihneď vypočítať potrebu tepla a kúpiť zariadenie v určitej veľkosti.

Technické charakteristiky rúrkových radiátorov sú nasledovné:

• pracovný tlak - od 6 do 15 atmosfér;
• výroba elektrickej energie - od 1,2 do 1,6 kW;
• maximálna teplota pretekajúcej vody je až 110 stupňov Celzia;
• úroveň kyslosti vody je od 8 do 9,5 jednotiek.

Zariadenia predávané v supermarketoch sú niekoľko typov, ktoré sú označené číslami: 10, 11, 21, 22, 33 atď.

Prečítajte si tento štítok by mal byť nasledujúci:

• prvou číslicou čísla je počet oceľových panelov;
• Druhá číslica čísla je počet konvektorových mriežok.

Klady a zápory

Výhody používania panelových oceľových batérií zahŕňajú:

• nízka zotrvačnosť - batérie rýchlo vypúšťajú teplo, ktoré sa dodáva s horúcou vodou, ale rovnakou rýchlosťou a ochladzovaním pri odstavení dodávky chladiacej kvapaliny;
• vysoká emisia tepla - takmer všetka energia dodávaná batérii sa prenáša do okolitého vzduchu, minimalizujú sa neproduktívne straty;
• malý vnútorný objem - Umožňuje vám navrhnúť vykurovacie systémy s malým množstvom chladiacej kvapaliny, čo ovplyvní účinnosť (na vykurovanie menej vody, menej plynu alebo elektrickej energie);
• nízka cena - tieto zariadenia sú najlacnejšou voľbou medzi všetkými radiátormi;

Nehovoriac o nedostatkoch, z ktorých niektoré vylučujú použitie oceľových vykurovacích panelov v bytoch, kde je centralizovaný tok chladiacej kvapaliny v systéme vykurovania:

1. Takéto batérie nemôžu byť ponechané bez toho, aby sa do nich vlila voda, inak kyslík v systéme povedie k tvorbe hrdze.
2. Radiátory z ocele veľmi zle tolerujú hydraulické šoky, ku ktorým dochádza, keď je vykurovací systém naplnený kvapalinou.
3. Konvekčný pohyb vzduchu, usporiadaný týmito batériami, vedie k zvyšovaniu prachu v miestnosti.

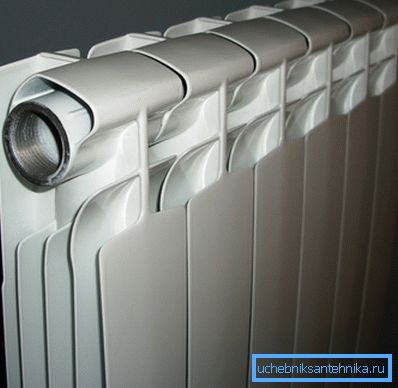

Hliníkové vykurovacie telesá

Vyrobené z hliníka. Podobne ako v predchádzajúcej verzii môžu byť použité len pre domy a byty s autonómnymi vykurovacími systémami, pretože chladiaca kvapalina, ktorá tečie do mestských potrubí, vedie k ich úplnému zničeniu pred koróziou v priebehu 3-4 rokov. Okrem toho sú poškodené s výrazným nárastom tlaku a vplyvu vody.

K dispozícii sú nasledujúce typy hliníkových radiátorov:

• cast;
• vytláčanie.

obsadenie

Vyrobené nalievaním roztaveného hliníka do špeciálnych tvarov. Majú silné steny a široké kanály, ktoré umožňujú prejsť veľkým množstvom tekutiny. Tieto produkty sa predávajú v samostatných sekciách, ktoré vám umožňujú nezávisle zostaviť batériu s požadovaným výkonom.

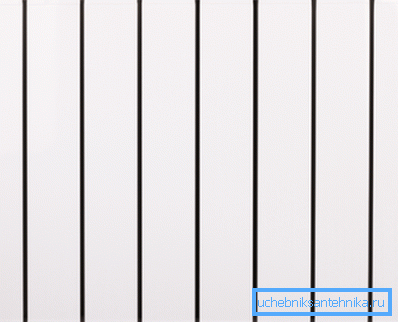

vytlačovanie

Jednoduchší spôsob výroby hliníkových radiátorov. V tomto prípade je každý radiátor extrudovaný z obrobku pomocou špeciálnej jednotky - extrudéra. Rozvodné potrubie na rozdeľovanie vody môže byť vyrobené z plastu.

Venujte pozornosť! Funkciou tohto typu radiátora je neschopnosť pridať alebo odstrániť sekcie, zvyšovať alebo znižovať jeho kapacitu.

Klady a zápory

Výhody hliníkových zariadení na vykurovanie priestorov sú nasledovné:

• nízka hmotnosť - pre montáž na stenu nevyžadujú masívne konzoly;
• vysoký koeficient prenosu tepla - u všetkých existujúcich typov radiátorov sú hliníkové modely vedúce v účinnosti);
• nízka zotrvačnosť - po niekoľkých desiatkach minút po zapnutí batérie vykuruje miestnosť (prispieva to aj k špeciálnej forme tepelného výmenníka, vďaka ktorému je organizovaná konvekcia vzduchu);
• ziskovosť - účinne spotrebúvajú chladivo a môžu byť vybavené termálnymi ventilmi, ktoré zvyšujú alebo znižujú teplotu batérie v závislosti od vonkajších podmienok;
• Atraktívny dizajn - radiátory sú už pokryté špeciálnou práškovou farbou, ktorá chráni kov pred poškodením a uľahčuje jeho čistenie od prachu.

Negatívna stránka použitia hliníkových batérií:

• relatívne krátka životnosť - približne 15 rokov;
• silná náchylnosť na koróziu (najmä ak tečie chemicky "špinavá" kvapalina vo vykurovacom systéme);
• tendencia "vetrania", ktorá čas od času spôsobuje odvzdušnenie alebo inštaláciu automatických vzduchových ventilov;
• možnosť úniku medzi jednotlivými časťami zariadenia;
• tendencia k zničeniu počas silných poklesov tlaku v vykurovacej sieti.

Pokyny na usporiadanie vykurovacích sietí odporúčajú nasledujúce technické parametre chladiaceho média pre systémy s hliníkovými radiátormi:

• tlak od 6 do 16 atmosfér;
• výkon jednej časti od 80 do 200 wattov;
• teplota tekutiny - až do 110 stupňov;
• hladina kyslosti vody - až 7 jednotiek.

Vykurovacie radiátory z liatiny

Takéto výrobky sa vyrábajú odlievaním a sú rozdelené do skupín nie na výrobnú technológiu, ale na vzhľad.

Môžete si vybrať jednu z dvoch možností:

• moderné štýlové batérie;
• "Retro" radiátory.

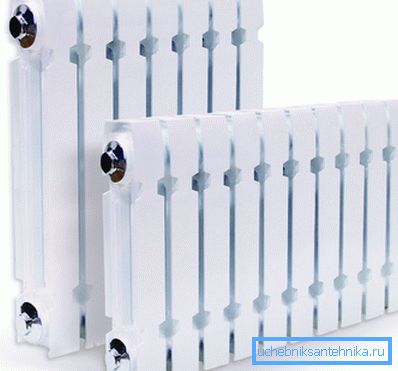

moderný

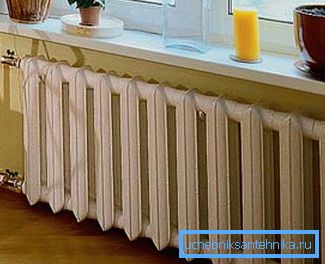

Ide o štandardné radiátory, ktoré sa používajú na videnie všetkého v bytových domoch postavených koncom minulého storočia. Moderné modely majú ploché fasády, ktoré uľahčujú údržbu a sofistikovanejší vzhľad.

Batérie majú vyššiu životnosť (viac ako pol storočia), ľahko sa inštalujú a lacno. Navyše sú najvhodnejšie na inštaláciu v bytoch pripojených na ústredné kúrenie, pretože zloženie chladiacej kvapaliny prakticky nemá vplyv na ich pevnosť, trvanlivosť a kvalitu práce.

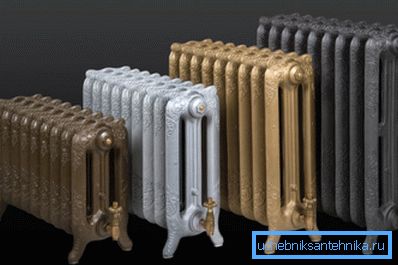

retro

Litinové batérie v starom štýle nie sú toľko ohrievacích zariadení, ako prvky interiéru - jeho zvýraznenie alebo exkluzívne príslušenstvo. Sú vyrobené metódou umeleckého odlievania a zdobené rôznymi vzormi. Každý z radiátorov je skutočne dielom priemyselného umenia.

Ale taký luxus nemôže byť lacný. Takéto modely batérií sú veľmi drahé. Cena nie je ovplyvnená technickými vlastnosťami, ale umeleckou hodnotou.

Klady a zápory

Pozitívne aspekty použitia liatiny:

• dlhá životnosť - asi 50 rokov;
• odolnosť proti korózii - liatina je takmer ľahostajná voči zvýšenému obsahu kyselín a zásad v chladiacej kvapaline;
• vlnová metóda vykurovania (na rozdiel od konvektora) - nielen ohrievaný vzduch, ale aj predmety v miestnosti, ktoré umožňujú účinne vykurovať miestnosti s vysokými stropmi;
• veľká zotrvačnosť - po zastavení dodávky chladiaceho média radiátory z liatiny zostávajú dlho horúce;
• nízke náklady

Nevýhody inštalácie liatinových batérií:

• dlhý čas zahrievania po uvedení systému do prevádzky;
• ťažkopádna a veľká hmotnosť, čo komplikuje inštaláciu a prepravu batérií;
• potreba používať veľké množstvo vody v vykurovacej sieti;
• krehkosť, v dôsledku čoho môže byť batéria zničená v dôsledku prudkého nárastu tlaku v klimatickej sieti

Bimetalické vykurovacie radiátory

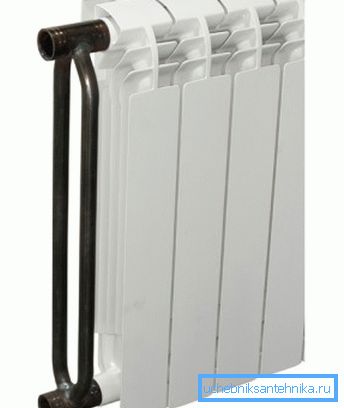

Tieto zariadenia spájajú výhody oceľových batérií a hliníkových radiátorov. Skladajú sa z kovového rámu a hliníkového výmenníka tepla usporiadaného tak, aby cirkuloval vzduch v miestnosti.

Voda cirkuluje cez oceľové rúrky rámu bez kontaktu s hliníkom a už prenáša teplo do vzduchu v miestnosti. Tým je dosiahnutá maximálna účinnosť.

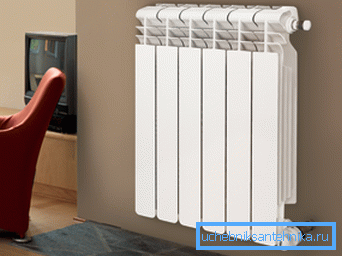

Bimetalové radiátory môžu byť inštalované v akýchkoľvek vykurovacích systémoch. Ich jedinou nevýhodou sú vysoké náklady.

záver

Uvažované typy radiátorov na vykurovanie sa používajú najčastejšie. Nie je to však vyčerpávajúci zoznam. K dispozícii sú tiež medené batérie, kombinované ohrievače atď. (Zistite tu, ako určiť požadovaný výkon radiátorov).

Ďalšie informácie o nich môžete získať z videa uvedeného v tomto článku.
