Typy pripojenia radiátorov: sériové, paralelné, diagonálne,

Pravdepodobne by ste mali okamžite venovať pozornosť skutočnosti, že priame pripojenie vykurovacieho telesa zahŕňa tri hlavné možnosti - bočné, spodné a diagonálne, ale sú možné aj určité odtiene. Okrem toho existujú možnosti pre kontúry, ktoré môžu byť jednorúrkové alebo dvojprúdové, závisia tiež od počtu podlaží v budove a môžu byť tiež zvážené z hľadiska konštrukcie. Ale o tomto všetkom budeme hovoriť viac v nižšie uvedenom materiáli a my vám ukážeme aj na tému videa v tomto článku.

Spôsoby pripojenia inak

Rozmanitosť kontúr

Poznámka. Okruh vykurovacieho systému môže byť buď jednorúrkový alebo dvojrúrkový. Účinnosť prenosu tepla zariadení, ako aj spôsoby ich pripojenia závisí od toho.

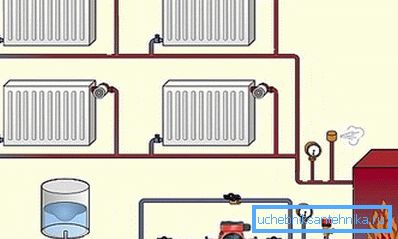

1. Jednorúrkový vykurovací systém zahŕňa slučkovú slučku z jedného potrubia, do ktorého sú zablokované vykurovacie telesá - príklad tejto inštalácie je zobrazený na hornom obrázku:
2. tu sa chladiaca kvapalina, ktorá prechádza z kotla, cez cestu cez potrubia menšieho priemeru, rozbieha cez batérie a pod tlakom obehového čerpadla sa vráti späť do tej istej rúrky;
3. ale po prechode ohrievačom voda stráca teplotu, čím viac radiátorov v takomto systéme, tým chladnejšia voda bude na svojom konci;
4. v autonómnych systémoch sa neodporúča inštalovať viac ako 3 - 4 radiátory na jednu slučkovú rúrku, aby bolo možné udržať v každej z nich približne rovnakú teplotu;

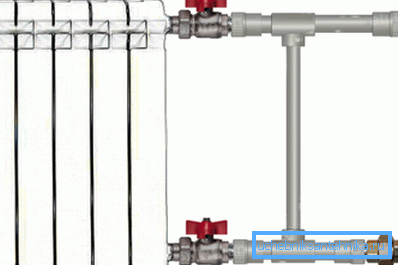

1. V jednom potrubnom systéme, najmä v viacpodlažných budovách, je pohodlnejšie pripojiť zariadenia zo strany, ale ako pripojiť vykurovacie teleso s bočným pripojením, aby sa v čo najväčšej možnej miere zachovala teplota v nasledujúcich batériách? Aby sa to dosiahlo, prepojka, nazývaná "obtokom", prepína medzi napájacími a spätnými potrubiami a slúži na dva účely:
2. Po prvé, niektoré vody prechádzajú potrubím bez toho, aby sa dostali do batérie, preto nie je ochladený;

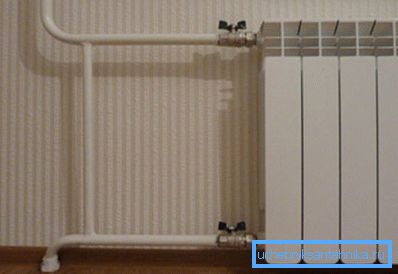

3. po druhé, vďaka obtoku môžete demontovať bez vypustenia chladiacej kvapaliny, aj keď obvod prechádza priamo cez radiátor bez obtoku;

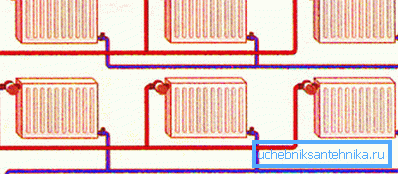

1. Dvojrúrkový okruh sa dá nazvať vhodnejším - tu chladiaca kvapalina vstupuje do chladiča z prívodného potrubia a chladená voda sa odvádza do spiatočky a vráti sa do kotla na nové vykurovanie:
2. Náklady na prevádzku takéhoto usporiadania sú o niečo vyššie, pretože musíte vykurovať viac vody, preto musíte venovať viac energie na zaplatenie;
3. Takýto obvod však nikdy nespôsobuje problémy a do neho môžete vložiť veľké množstvo radiátorov, pretože je možné udržať jednotnú teplotu vo všetkých;

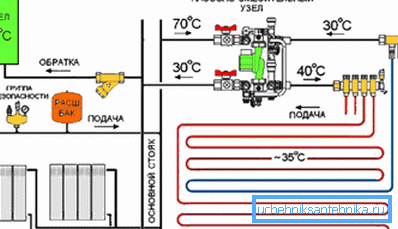

1. Navyše pre dvojrubí systém sa v návode uvádza spojenie radiátorového okruhu s teplou podlahou, ale ide o dve rôzne zariadenia, ktoré vyžadujú cirkuláciu chladiacej kvapaliny pri rôznych teplotách.
2. Napriek tejto zjavnej nezhode sa však uskutočňuje takéto spojenie - na vstupe do podlahového vykurovacieho potrubia je inštalovaný trojcestný ventil, ktorý pracuje na samostatnom systéme, a keď sa obvod ohrieva do požadovaného stavu, ventil sa aktivuje a horúca voda z prívodu sa vráti späť;
3. Princíp takéhoto spojenia je dobre znázornený v schematickom obrázku nad týmto odsekom.

Postupne a paralelne

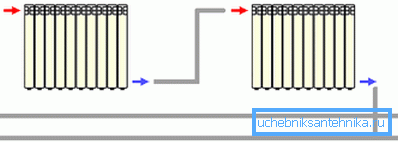

Okrem toho môže byť pripojenie sériovo a paralelne, takže sériové pripojenie radiátorov je zobrazené na hornom obrázku.

Táto situácia nastáva aj vtedy, keď je obtok zablokovaný a voda z jedného radiátora okamžite prúdi do druhého, obchádzajúc prívod a spätný tok. Nie je však nevyhnutné, aby bol obeh diagonálne cez zariadenie - môže to byť spodné spojenie ("Leningrad") alebo jednostranné bočné pripojenie, ide o to, že kvapalina na prenos tepla okamžite prúdi z batérie do batérie.

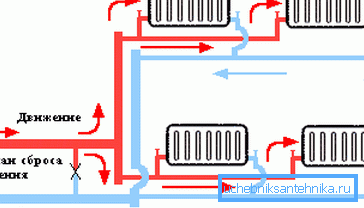

Keď je pripojenie vykurovacích radiátorov paralelné, sú navzájom nezávislé, a preto teplota vody v nich bude rovnomerná, a to ako v prvom, tak v poslednom zariadení.

Ale je to možné len v dvojrúrkovom systéme, kde množstvo batérií akýmkoľvek spôsobom neovplyvňuje tok chladiacej kvapaliny. Schéma takéhoto pripojenia vidíte na vrchu a môže to byť bočná, spodná alebo diagonálna.

Diagonálne, bočné a spodné

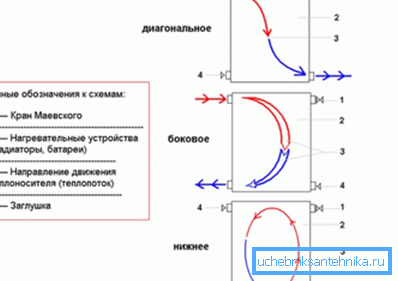

Diagonálne pripojenie radiátorov sa považuje za optimálne, pretože chladiaca kvapalina v ňom cirkuluje s najväčšou jednotnosťou, takže keď vidíte nominálny výkon v sprievodných dokumentoch, výrobca postupuje z tohto typu pripojenia, keď sa celá oblasť zariadenia používa rovnako.

Predpokladá sa, že tu nedochádza k strate maximálneho výkonu a vydáva sa na 100%. K dispozícii je ďalšia pomocná možnosť, keď môžete optimálne využiť celú kapacitu, ale je o niečo nižšia.

Vykurovacie zariadenie funguje o niečo horšie (len pri 95% menovitého výkonu), ak je pripojené zo strany (na jednej strane alebo na oboch stranách) - tu bude oblasť vykurovania intenzívnejšia na strane dodávky.

Ale s nižším spojením, ktoré sa nazýva aj "Leningrad", menovitá účinnosť je len 90%, pretože obeh je obmedzený vysokým tlakom a prirodzene je oblasť vykurovania tu najviac nerovnomerná.

Poznámka. Predtým, ako začnete počítať energiu pre ohrievače v byte alebo súkromnom dome, mali by ste konečne určiť spôsob pripojenia radiátorov. Iba v tomto prípade budete môcť vypočítať počet sekcií najviac správne.

Kanál pre rozšírenie ako optimalizátor rozvodu tepla

Nie je vždy možné pripojiť batérie diagonálne v autonómnom alebo centralizovanom vykurovacom systéme, aby sa zabezpečil maximálny (100%) tepelný výkon a existujú rôzne príčiny - existujú technické možnosti a charakteristiky interiéru, alebo jednoducho ľudský faktor - ste stratili zrak alebo nie vedel som to.

Ak nie je veľa sekcií, v žiadnom prípade nie viac ako 8-10 kusov, alebo dokonca menej, potom pokles teploty v celkovej ploche chladiča nie je viditeľný, a ak sú viditeľné, potom nie moc. Ak sa počet sekcií zvýši a takáto potreba vzniká pomerne často, potom pokles teploty na rôznych koncoch rovnakého zariadenia môže dosiahnuť 10 ° C a ešte viac.

Samozrejme môžete znova pripojiť zariadenie, to znamená, že zariadenie pripojte diagonálne a v tomto prípade bude chladiaca kvapalina rovnomerne rozložená po celej ploche, čo však nie je vždy možné z dôvodu rovnakých technických podmienok alebo vlastností interiéru.

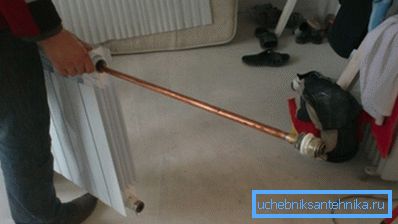

V takýchto situáciách existuje určitý druh všelieka - je to predlžovadlo, ktoré je z nejakého dôvodu z nejakého dôvodu veľmi ťažké nájsť v našich predajniach predávajúcich sanitárnu keramiku, ale to môže byť vykonané nezávisle.

Aby ste to dosiahli, budete potrebovať medené potrubie s vonkajším priemerom 18 mm a hrúbkou steny najmenej 1 mm, ako aj medenou spojkou na spájkovanie (adaptér na spojku) s vonkajším priemerom 19,5 mm.

Dĺžka potrubia sa vypočíta s prihliadnutím na počet úsekov, takže jeho koniec by mal dosiahnuť spojenie posledného a predposledného úseku - v niektorých prípadoch je predlžovací kábel umiestnený do stredu chladiča, ale môžete kedykoľvek odrezať potrubie. Nebudeme popísať proces spájkovania vo všetkých detailoch, povedzme, že tok by sa nemal dostať dovnútra potrubia, to znamená, že by to nemalo byť veľa z toho, pretože sa môže vytvoriť zamrznutá kvapka a voda počas cirkulácie spôsobí hluk.

Predlžovač káblov je inštalovaný v hornej časti radiátora, ale je lepšie, samozrejme, použiť ho spolu s tepelnou hlavou, pomocou ktorej môžete nastaviť teplotu, ktorú potrebujete. Ale distribúcia chladiacej kvapaliny v oblasti batérie bude teraz jednotná.

záver

Môžete tiež pripojiť radiátory s vlastnými rukami, ak máte samozrejme potrebné nástroje. Ale ak ste začiatočník v tomto obchode, nezabudnite, že je to celkom zodpovedné - únik systému počas vykurovacej sezóny nie je len nepríjemný fenomén, ale možno povedať, že nie je obyčajný. Preto, ak sa nespoliehate na svoju silu, je lepšie pozvať špecialistu.
