Typy bimetalových radiátorov. variety dizajnov. ktorá

Stalo sa tak, že pre väčšinu našej veľkej sily vykurovacia sezóna trvá najmenej šesť mesiacov, takže záujem ľudí o kvalitu vykurovacích zariadení je zďaleka nečinný. Litina a oceľ sa používajú už viac ako 100 rokov a všetko je o nich známe, ale aké sú výhody a nevýhody bimetalických vykurovacích radiátorov, ktoré sa objavili relatívne nedávno, ľudia stále nevedia. Snažili sme sa systematizovať niekoľko názorov a predstaviť ich pozornosti.

Typy návrhov

Ako naznačuje názov, bimetal je zlúčenina dvoch rôznych kovov. Najčastejšie sa jedná o kombináciu ocele a hliníka, aj keď sa vyrábajú aj modely, v ktorých je meď kombinovaná s hliníkom.

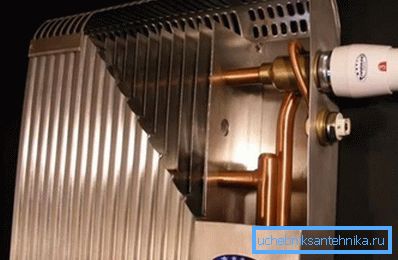

Spravidla ide o bimetalový radiátor s pevným odlievaním alebo monolitický. Cena takýchto panelov z medi a hliníka je najvyššia, ale ich prenos tepla je niekoľkonásobne vyšší ako vlastnosti oceľových náprotivkov.

Okrem bežnej uhlíkovej ocele sú k dispozícii batérie, v ktorých je jadro vyrobené z nehrdzavejúcej ocele. Sú určené pre systémy, v ktorých chladiaca kvapalina má zvýšenú hodnotu pH, ako aj nestabilný alebo vysoký prevádzkový tlak. Nie sú oveľa lacnejšie ako meď. Nerezová oceľ je vhodná pre výškové budovy (viac ako 16 poschodí) a milovníkov vážnej bezpečnostnej rezervy.

Často, keď ľudia hovoria o takýchto štruktúrach, znamenajú uhlíkatú oceľ a hliníkový tandem.

Ale tu nie je tak jednoduché, existuje takzvaný plný bimetalový radiátor a čiastočný alebo pseudobimetal.

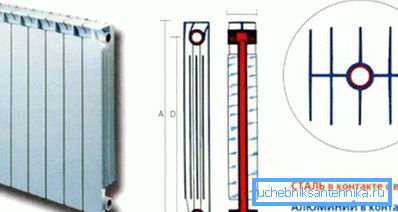

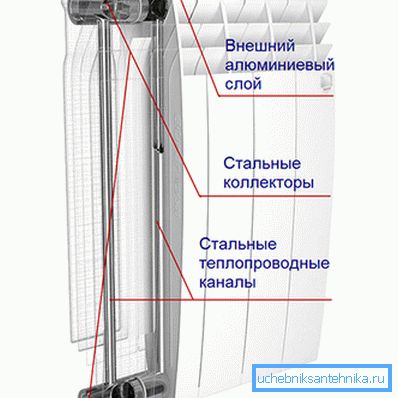

• Výraz plný bimetalový radiátor, hovorí, že v takejto batérii má pevné oceľové jadro. Chladiaca kvapalina v tomto prípade v žiadnom prípade nie je v kontakte s hliníkovým plášťom. V niektorých zdrojoch môžu byť takéto modely označované ako "rozšírené";

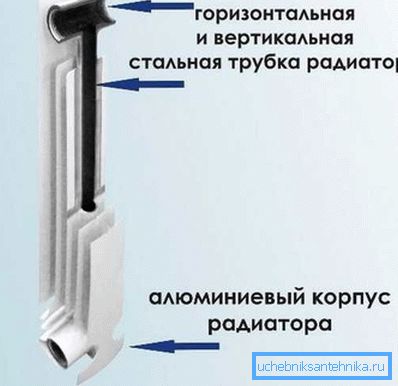

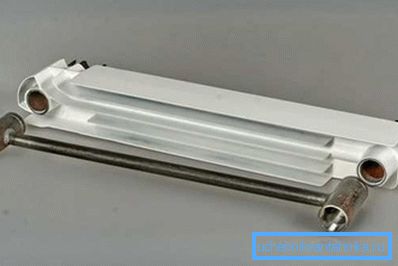

• Zariadenie je bimetalový radiátor s oceľovým jadrom, zabezpečuje inštaláciu oceľových rúrok iba vo vertikálnych kanáloch konštrukcie. Silnejšie a širšie vodorovné kanály v takýchto batériách sú vyrobené z hliníka.

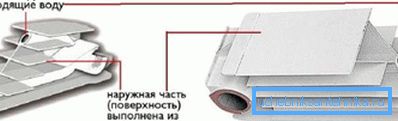

Dôležité: plné a čiastočné oceľové konštrukcie sú k dispozícii s jedným a dvoma vertikálnymi kanálmi. Druhá možnosť má väčšiu hĺbku, ale v prípade zlepšeného prenosu tepla sa líši. V neposlednom rade je pravdepodobnosť zanášania oboch rúrok naraz zanedbateľná.

Ktorá možnosť je lepšia

• V mestských mrakodrách je jedným z najväčších nebezpečenstiev vysoký tlak. Tu sú výhody bimetalických radiátorov s pevným oceľovým jadrom. Pracovný tlak vo výškových budovách často dosahuje 6-9 atmosfér, čo sa dobre hodí na vlastnosti výrobkov s čiastočne oceľovým jadrom. Ale výkon vodného kladivá môže dosiahnuť 15 - 30 atmosfér, ale také testy hliníka nie sú pod silou;
• Okrem toho hliníkové konštrukcie nemôžu pracovať v systémoch, kde je prítomná meď. Pri priamom kontakte s hliníkom a meďou začína proces elektrochemickej korózie, čo nevyhnutne vedie k zničeniu hliníkových komponentov;

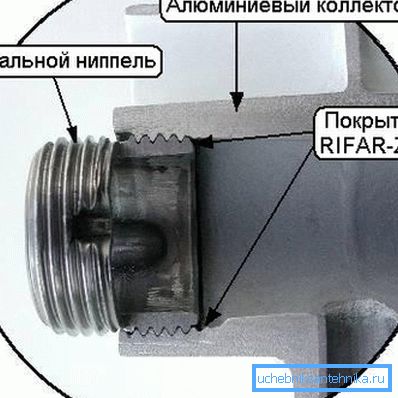

Dôležité: pevná meď-hliníková konštrukcia bimetalických radiátorov vykurovania zabezpečuje usporiadanie vrstvy medzi týmito kovmi. Proces je pomerne zložitý a drahý.

• Ďalším obmedzením pre hliníkové časti je pH chladiacej kvapaliny. Horná hranica tu je 9 jednotiek, ale je lepšie, aby sa "nelesklo" pre 7-8 jednotiek;
• Napriek vysokej sile a ďalším výhodám agregáty s celokovovým jadrom majú slabé stránky. Prvá vec, ktorá vás upúta, je vysoká cena výrobkov. Tepelný výkon takýchto batérií je o 10% nižší ako pri zmiešaných dizajnoch a o 15-20% nižší ako v prípade modelov čistého hliníka.

• Vážením kladných a nevýhodných bimetalických radiátorov rôznych typov sme dospeli k záveru, že zmiešané agregáty s lisovacím tlakom do 25 atmosfér a dvoma vertikálnymi kanálmi sú celkom vhodné pre štandardné "Khrushchevove" alebo deväťposchodové stavby;
• Moderné sky-high mrakodrapy vyžadujú vážnejší prístup. Tu by sa malo uprednostňovať jednostranné oceľové jadro, výhodne nehrdzavejúca oceľ;
• Pokiaľ ide o súkromný sektor, s miestnymi systémami s nízkym výkonom, ak sú potrubia plastové alebo oceľové, stačí pomerne lacné hliníkové batérie s vysokým prenosom tepla.

Tip: všimli sme si, že v katalógoch a na stránkach špecializovaných stránok opis niektorých modelov nevyhnutne obsahuje zmienku o tom, že chladivo je v kontakte iba s oceľovými rúrami. Zvyšok je v tomto okamihu mierne tichý. Takže po podrobnom preskúmaní sú agregáty zmiešané.

Technické údaje

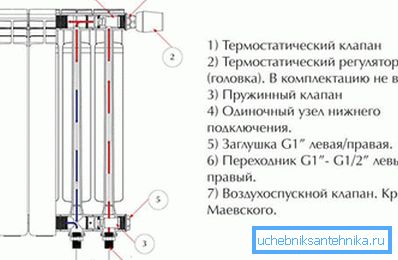

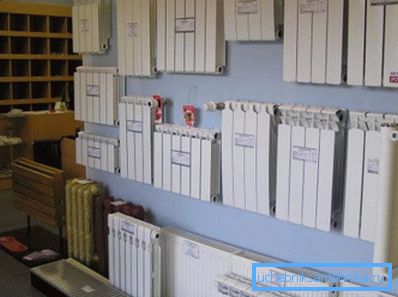

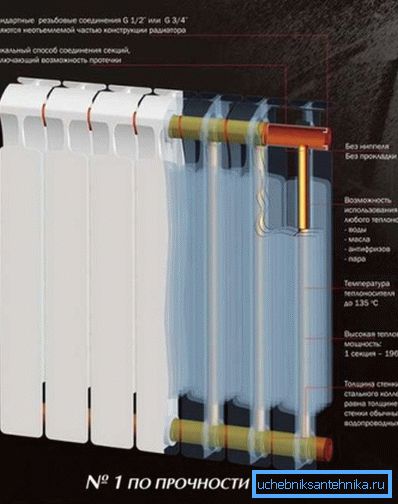

Štandardné zariadenie bimetalových radiátorov je znázornené na obrázku. Avšak napriek všeobecnej zásade rozloženia uzlov sa charakteristiky modelov od rôznych výrobcov môžu medzi sebou značne líšiť. Ako viete, publikovanie parametrov všetkých modelov na dnešnom trhu je nereálne. Preto budeme hovoriť o priemerných údajoch.

Prestup tepla alebo množstvo tepla uvoľneného do miestnosti pre takéto výrobky je jednoducho luxusné. Ak hovoríme o plne bimetalovej hliníkovej oceli, potom čísla sú asi 160 - 180 wattov. Zmiešané jednotky sú schopné dodávať z jedného úseku 170 - 200 wattov.

Pokiaľ ide o kombináciu medi a hliníka, treba poznamenať, že prenos tepla týchto panelov je takmer rovnaký ako čistý hliník. V priemere je to 200 - 220 wattov. Podľa noriem GOST sú všetky tieto údaje správne pri teplote 70 ° C chladiacej kvapaliny. Preto odchýlka v akomkoľvek smere bude mať za následok zníženie alebo zvýšenie prenosu tepla.

Maximálny tlak, ktorý môže vydržať väčšina bimetalových štruktúr, sa pohybuje od 16 do 25 atmosfér. Avšak renomovaní výrobcovia zaručujú, že ich zmiešané agregáty vydržia až do 30 atmosfér a produkty s celokovovým jadrom budú schopné vydržať 40 atmosfér a viac.

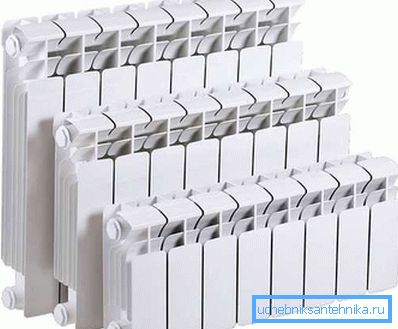

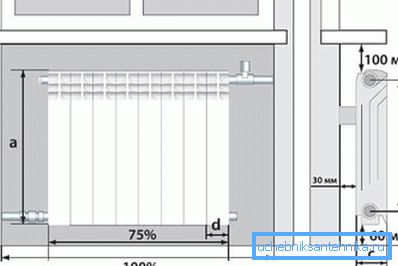

Ďalšou výhodou týchto batérií je široká škála rozmerov náprav. Axiálna veľkosť je vzdialenosť medzi horizontálnymi osami horných a dolných vstupov. Tu je to 200 mm, 300 mm, 350 mm, 500 mm a 800 mm. Ako môžete vidieť, existuje veľa na výber, aj keď veľkosť 500 mm je považovaná za najbežnejšiu.

Dôležité: mnohí výrobcovia určujú hornú hranicu teploty chladiacej kvapaliny na 100 stupňov alebo viac. Ale väčšina odborníkov tvrdí, že aj bimetal najvyššej kvality nie je schopný vydržať teploty nad 90 ° C. Všetko ostatné súvisí s oblasťou marketingu.

Pokiaľ ide o trvanlivosť, v priemere výrobcovia hovoria o dvadsiatich rokoch záruky a nie je dôvod na pochybnosti. Niektoré pevné panely s jadrami z medi alebo z nehrdzavejúcej ocele môžu pracovať až 50 rokov.

Mnohí obchodníci tiež tvrdia, že malé množstvo jednej časti batérie sa v priemere pohybuje okolo 200 g, čo je naozaj pravda. Na jednej strane je to samozrejme dobré, pretože čím je objem chladiacej kvapaliny menší, tým ľahšie je ohrievať a následne regulovať teplotu.

Na druhej strane sa však dosahuje malá kapacita kvôli tenkým vnútorným kanálom, čo zvyšuje pravdepodobnosť ich zablokovania, najmä v centralizovaných mestských systémoch.

Vypočítajte počet sekcií

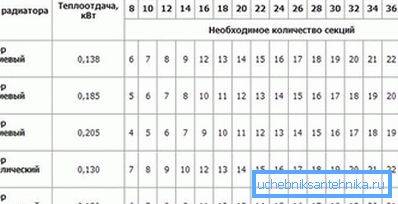

V zásade všetko, čo je potrebné na výpočet počtu sekcií na izbu, je tepelná sila jednej časti. Akékoľvek sprievodné pokyny k katalógu produktov alebo produktov spoločnosti obsahujú tieto údaje. Môžete však počítať na základe objemu, plochy alebo tepelných strát v miestnosti.

Výpočet tepelných strát spravidla robí profesionálneho tepelného technika. Tu sa okrem tradičných údajov zohľadňuje aj množstvo rôznych koeficientov a korekcií. Napríklad, ako je hrúbka steny, materiál, z ktorého je dom postavený, počet poschodí atď. Je to dosť namáhavá práca a najčastejšie takéto výpočty sa robia vo fáze budovania domu.

Na výpočet objemu miestnosti sa používajú štandardné štandardy, uvedené v príslušnom SNiP, podľa týchto údajov, aby sa udržala priemerná teplota 20 ° C v 1 m? priestor v panelovom dome spotrebuje 41 wattov, pri stavbách postavených z tehál je táto hodnota 34 wattov.

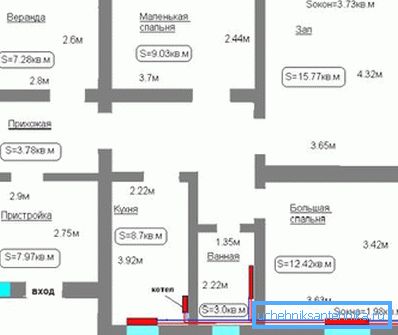

Potom je všetko jednoduché, musíte vynásobiť dĺžku, šírku a výšku miestnosti a podľa výslednej kubickej kapacity vypočítať približné množstvo tepla potrebného na vykurovanie domu.

Keď poznáte návrhovú kapacitu, ktorú môže jedna sekcia vydávať, je ľahké vypočítať počet sekcií. Táto metóda sa často používa pri výstavbe súkromných chát alebo priestorov s neštandardným usporiadaním.

Pokiaľ ide o výpočet priestoru miestnosti, považuje sa to za najnepresnejšiu. Spravidla sa používajú obyvatelia štandardných mestských apartmánov so stropmi nie väčšími ako 3 m.

Podľa toho istého SNiP vyžaduje jeden štvorcový obytný priestor na vykurovanie 100 W. Násobením kvadratúry o 100 W a rozdelením výkonu jednej časti dostanete počet sekcií.

Tip: Obidva výpočty podľa objemu a plochy sa nelíšia v tabuľkovej presnosti. Preto ak je v miestnosti viac ako jedna vonkajšia stena, nevykurovaná podkrovia alebo balkón, potom môžete bezpečne zvýšiť údaje o 20%. Tiež nezabudnite na teplotu vody v našich mestských systémoch, je bezpečné hádzať ďalších 10%.

Video v tomto článku obsahuje informácie o bimetalových radiátoroch.

záver

Výhody a nevýhody bimetalových radiátorov vykurovania naznačujú, že by mali byť inštalované v mestských výškových budovách alebo v súkromných chatách s agresívnou chladiacou kvapalinou, ako je nemrznúca zmes. V iných prípadoch nemá zmysel platiť za takú vysokú kvalitu a spoľahlivosť.
