Trubkové radiátory - ich typy a inštalačné prvky

Každá obytná budova, ak sa nachádza v regióne, kde sa nachádzajú chladné obdobia, potrebuje nejaký spôsob vykurovania a na tento účel sa často používajú rúrkové radiátory vyrobené z rôznych kovov. Všetky z nich majú rôzny stupeň prenosu tepla, o ktorom sa bude diskutovať hneď a môžete sledovať aj video v tomto článku, ktoré objasňuje niektoré technické problémy.

Vykurovacie zariadenia

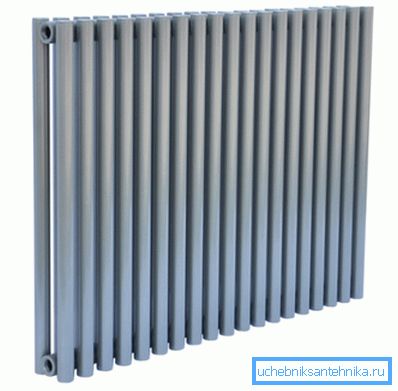

Tubulárne alebo, ako sa tiež nazývajú, stĺpové radiátory sú jeden alebo dva rady zvislých rúrok (stĺpov), ktoré navzájom komunikujú v hornej a spodnej časti.

Typy trubicových radiátorov

• V súčasnej dobe si v obchode sotva môžete kúpiť novú oceľovú rúrkovú batériu - skutočnosť je, že vzhľadom na jej dizajn má pomerne nízky odvod tepla a ocel, ako je známe, je náchylná na koróziu.

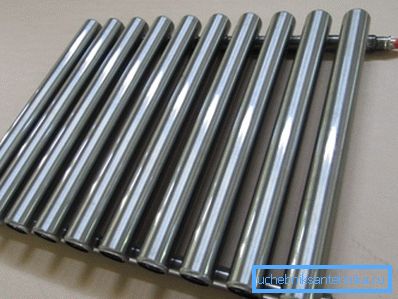

Samozrejme existuje príležitosť vyrábať vykurovacie zariadenia tohto typu vyrobené z pozinkovanej alebo nehrdzavejúcej ocele, ale ich cena sa zároveň narastá neprípustne, takže v takýchto situáciách obliekanie stojí oveľa viac ako samotná ovcová koža. Samozrejme, že nehrdzavejúca oceľ v tomto prípade môže byť použitá ako dekoratívny ornament v spojení s vykurovacím zariadením, ale táto možnosť je možná iba v exkluzívnej výrobe (môže to urobiť akákoľvek dobrá zváračka).

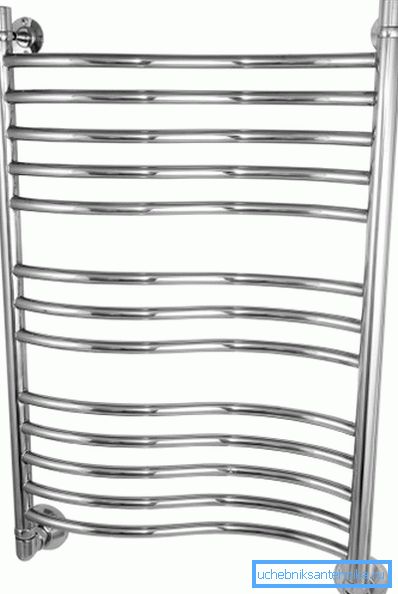

• A tu je ďalšia veľmi známa verzia kovového ohrievača na fotografii vyššie - je to nehrdzavejúca oceľ vykurovaná uterák, ktorá môže mať veľmi odlišnú konfiguráciu, ktorá môže vstúpiť iba do dizajnérskej hlavy. Ako sme už spomenuli, takéto zariadenia sú veľmi drahé a priemerné náklady na dobrú vyhrievanú tyč na uteráky dosahujú okolo 150 dolárov, aj keď si samozrejme môžete zakúpiť možnosť za 60 až 70 dolárov.

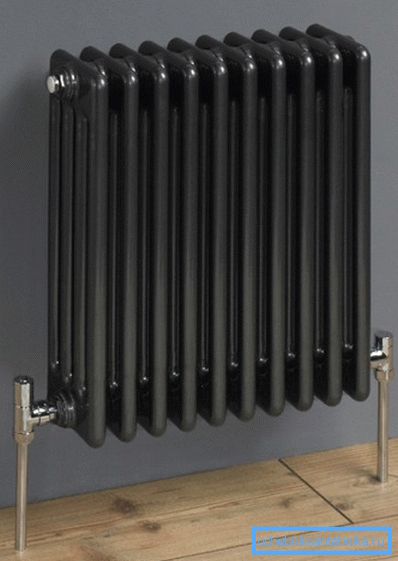

• Bimetalické vertikálne rúrkové vykurovacie radiátory sú v súčasnosti veľmi rozšírené na autonómne aj centralizované vykurovanie, a to všetko kvôli rôznym výhodám, ktoré má bimetalové zariadenie.

Faktom je, že jeho vnútorná časť je vyrobená z ocele, čo výrazne zvyšuje pevnosť konštrukcie (niektoré modely môžu vydržať pracovný tlak viac ako 15 barov) a hliník je na vrchu (v zriedkavých prípadoch môže byť zliatina medi), čo zvyšuje prenos tepla.

Táto kombinácia je mimoriadne cenná pre vykurovacie zariadenia, navyše má prijateľnú cenu (nižšiu ako hliníkový panel), čo ich robí v dopyte.

• A nakoniec známa liatinová batéria, ktorá je stále prednosť pred inými možnosťami vo väčšine nových budov, a možno aj celkom odôvodnená, pokiaľ ide o hodnotu za peniaze. Samotná liatina má pomerne dobrý odvod tepla, ale vzhľadom na to, že steny, ktoré majú rúrkové radiátory tohto typu, sú veľmi hrubé, dlho sa ohrievajú, okrem toho, že potrebujú veľa vody na ohrev (veľký objem). Pri vykurovaní však spotrebič dlhodobo udržuje teplo, čo je veľmi výhodné pre centralizované vykurovanie, ale nie je výhodné pre autonómne, pretože musíte ohriať veľké množstvo vody (pri centralizovanom vykurovaní nie je objem chladiča v ekonomickom zmysle významný).

Porovnávacie charakteristiky

Ak porovnáme panel a tubulárny radiátor, potom dlaň nepochybne získa prvý model a je tu dosť dobrých dôvodov, ktoré sa nedajú obísť, bez ohľadu na to, koľko fanúšikov má tradičné batérie a akékoľvek dôvody, ktoré dávajú.

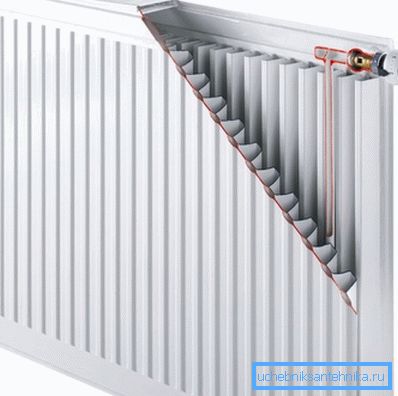

Začnime tým, že panelové radiátory pracujú na konvekčnom systéme, ktorý niekoľkokrát zvyšuje ich prenos tepla - na hornom obrázku vidíte časť zariadenia s doskami tvaru U na konvekciu vzduchu.

Poznámka. Celkovo existujú tri typy takýchto panelov, jedná sa o č. 11, kde je len jedna doska s dojmom v tvare písmena U, č. 22 - s dvoma takými doskami a č. 33, kde už existujú tri dosky.

Ale nie všetko je také dobré - panelové zariadenia majú menšiu kapacitu s väčším prenosom tepla a sú oveľa ľahšie, ale to ovplyvňuje schopnosť ohrievača vydržať tlak v systéme - drží až 10-12 barov a to nestačí na 9-poschodovú budovu.

To sa však týka oceľových modelov - tlak hliníka sa udržuje ešte menej, preto je vhodnejšie ich používať v nízkopodlažných budovách a súkromnom sektore. Okrem toho hliník vyžaduje špeciálne prísady do chladiacej kvapaliny, aby sa zabránilo korózii kovu, čo je opäť prijateľné len pre váš dom, ale nie pre centralizovanú kotolňu.

Preto ak žijete vo výškových budovách, mali by ste premýšľať o tom, ktoré oceľové rúrkové vykurovacie telesá sú lepšie, a to podľa všetkých vlastností je bimetal, ktorý má veľkú pevnosť a vynikajúci prenos tepla.

Ale znova môžete zostať na rozpočet - liatinová batéria, ale iba vtedy, keď sa o dizajn netrápíte. Hoci tu sú na prvom mieste panelové ohrievače - sú oveľa krajšie a môžu slúžiť ako neoddeliteľná súčasť dômyselného interiéru.

Poznámka. Ako vidíte, panelový radiátor sa zdá byť lepší, ale nie vždy a všade jeho parametre sú prijateľné. Ak by bol takýto ohrievač lepší vo všetkých ohľadoch, potom by rúrkové modely nebolo vyrobené už dávno.

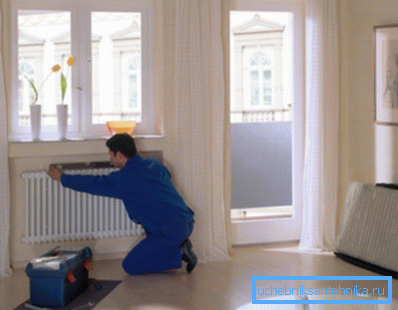

Inštalačné funkcie

Ak chcete nájsť tubulárny radiátor so spodným pripojením, rád by som povedal, že umiestnenie pripojenia tu nezáleží.Tieto modely majú dva vstupy na každej strane, čo znamená, že môžu byť pripojené z boku, vrchu, spodku a diagonálne, to znamená podľa usporiadania vykurovacieho okruhu, čo je mimoriadne výhodné pre súkromný sektor.

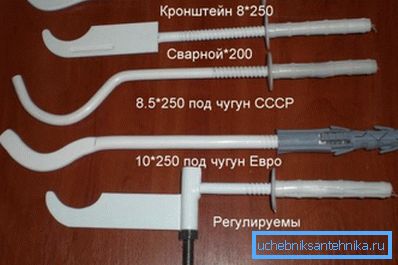

Jeden a všetky radiátory tohto typu, ak sa používajú na vykurovací okruh vody, sú upevnené (zavesené) na špeciálnych konzolách v tvare písmena S, ktorých hlavné modely vidíte na hornom obrázku.

Ak sa vykoná spojenie s oceľovým obrysom, umiestnenie týchto konzol je primárnou úlohou v inštalácii, pretože ich posun je len 1 cm, môže to byť smrteľné - potrubie sa musí zašroubovať, čo sa neodporúča inštrukciou (hoci ako posledná možnosť, vyskočiť).

Nie je žiadnym tajomstvom, že vzduch v systéme je najhorším nepriateľom celého vykurovacieho okruhu, čo môže spôsobiť veľa problémov počas štartu alebo dokonca počas prevádzky systému priamo uprostred zimy a musíte vyhľadať body, kde ho môžete vynechať - zavolajte inštalatéri, susedov a tak ďalej.

Ale všetkým týmto zmätkom sa dá vyhnúť inštaláciou Mayevského ventilu na každý radiátor (je tiež známy ako "Mayevsky kohútik"), pomocou ktorého môžete kedykoľvek uvoľniť nadbytok vzduchu z batérie bez toho, aby ste museli vypúšťať vodu.

záver

Rád by som tiež dodal, že rovnako ako na panelových radiátoroch je možné inštalovať automatické regulátory teploty (pre každý bod samostatne) na trubicové radiátory. Iba taký luxus je k dispozícii iba za prítomnosti nezávislého vykurovania - v centralizovaných systémoch je teplota regulovaná z centrálnej kotolne alebo rozvádzača.
